Реле промежуточные герконовые серии РПГ-5
Общие сведения
Реле промежуточные герконовые серии РПГ-5 предназначены для работы в схемах автоматики и управления, выполненных на печатных платах, и рассчитаны на номинальные напряжения 5, 12, 15 и 24 В постоянного тока выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без фильтра, а также с фильтром, обеспечивающим пульсацию не более 6%. Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения
РПГ-5Х21ХХХХ:
РПГ - реле промежуточное герконовое;
5 - номер серии;
Х - "-" - разделительный знак или К - модификация реле с
улучшенными параметрами и характеристиками;
2 - исполнение реле по виду крепления (печатный монтаж);
1 - тип геркона (КЭМ-1, ОДО.360.037 ТУ);
Х - число замыкающих контактов (0; 1; 2);
Х - число размыкающих контактов (0; 1);
ХХ - климатическое исполнение и категория размещения (У3, О4)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 4300 м.
Верхнее рабочее значение температуры окружающего воздуха 60°С;
при высотах свыше 1000 м верхнее значение температуры уменьшается на 0,6°С на каждые 100 м.
Атмосфера типа II по ГОСТ 15150-69.
Рабочее положение в пространстве любое.
Группа механического исполнения М7 по ГОСТ 17516.1-90, допускается эксплуатация реле по группам М1, М2, М3, М4, М6 и М8.
Степень защиты реле IР30, выводов - IР00 по ГОСТ 14255-69.
Реле предназначены для коммутации нагрузок категории применения DС-11 по ГОСТ 17523-85, DС-21 и АС-21 по ГОСТ 12434-93, при этом перегрузка контактов не допускается.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Требования пожарной безопасности соответствуют ГОСТ 12.1.004-91.
Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-647.048-87. ТУ 16-647.048-87
Технические характеристики
Номинальное напряжение питания катушки, В - 5; 12; 15; 24 Отклонение напряжения питания управляющей катушки, Uном - 0,8-1,1 Номинальный ток контактов, А - 2 Номинальные рабочие токи контактов, А - 1·10-6-2 Номинальное напряжение контактов, В - 300 Номинальные рабочие напряжения контактов, В - 0,05-300 Время замыкания (размыкания) контактов при срабатывании, мс, не более - 2 Время размыкания (замыкания) контактов при возврате, мс, не более - 1 Электрическая прочность изоляции в нормальных климатических условиях, В - 1500 Механическая износостойкость контактов, мин. циклов ВО, не менее - 100
Потребляемая мощность обмотки реле в холодном состоянии при температуре окружающего воздуха 20°С при Uном приведена в табл. 1.
Таблица 1
| Тип реле | Число и тип контактов* | Потребляемая мощность, Вт | Масса, кг |
| РПГ-5-2101 | 1 р | 0,25 | 0,039 |
| РПГ-5К2101 | 0,24 | ||
| РПГ-5-2110; | 1 з | 0,40 | 0,050 |
| РПГ-5-2120; | 2 з | 0,045 |
* Герконы КЭМ-1 (ОДО360.037 ТУ).
Сопротивление изоляции реле типов РПГ-5-2101, РПГ-5-2110 и РПГ-5-2120 соответствует ряду 1, реле РПГ-5К2101, РПГ-5К110 и РПГ-5К2120 - ряду 2.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций соответствуют данным табл. 2.
Таблица 2
| Номер режима | Род тока | Категория применения | Номинальный рабочий ток, А | Вид коммутации | Коммутационная износостойкость, млн. циклов ВО | |||||
| Включение | Отключение | |||||||||
| I, А | U, В | t , c (соs j ) | I, А | U, В | t , c (соs j ) | |||||
| 1* | Постоянный | DС-11 | 0,016 | 0,016 | 24 | 0,76·10-3 | 0,016 | 24 | 0,76·10-3 | 10 |
| 2 | Переменный | АС-21 | 0,01 | 0,01 | 250 | – | 0,01 | 250 | – | 0,1 |
| 3 | Постоянный; переменный | DC-21; АС-21 | 1·10–6 | 1·10-6 | 0,05 | 1·10-6 | 0,05 | 100 | ||
| 4 | 0,01 | 0,01 | 36 | 0,01 | 36 | |||||
| 5 | 0,03 | 0,03 | 220 | 0,03 | 220 | 1 | ||||
| 6 | 0,25 | 0,25 | 36 | 0,25 | 36 | 50 | ||||
| 7 | 110 | 110 | 10 | |||||||
| 8 | 0,5 | 0,5 | 36 | 0,5 | 36 | |||||
| 9 | 1 | 1 | 30 | 1 | 30 | 0,05 | ||||
| 10 | Постоянный | DС-21 | 0,03 | 0,03 | 300 | 0,03 | 300 | 0,01 | ||
| 11 | 2 | 2 | 15 | 2 | 15 | |||||
*
Режим коммутации катушек одноименных реле.Контакты реле предназначены в основном для коммутации активных цепей.
При коммутации индуктивных и емкостных нагрузок защита контактов осуществляется в соответствии с требованиями ОСТ 11.0152-85.
Гарантийный срок хранения реле - 3 года с момента изготовления.
Гарантийный срок - 2 года со дня ввода реле в эксплуатацию.
Гарантийные обязательства на реле снимаются при достижении 5 лет с момента изготовления.
Реле представляет собой устройство, основными элементами которого являются катушка с герконами и внешний магнитопровод, служащий одновременно экраном от внешних магнитных полей. Выводы герконов и катушки припаяны к наконечникам реле.
Наконечники реле имеют шаг печатных плат, кратный 2,5 мм. Реле закрыто кожухом. Для получения размыкающего контакта внутри катушки расположен постоянный магнит.
При подаче напряжения на катушку происходит замыкание герконов в реле, не содержащих постоянный магнит, и размыкание геркона в реле с постоянным магнитом. При снятии напряжения с катушки реле герконы приходят в исходное состояние. Габаритные и установочные размеры реле РПГ-5 приведены на рис. 1, электрические принципиальные схемы - на рис. 2.

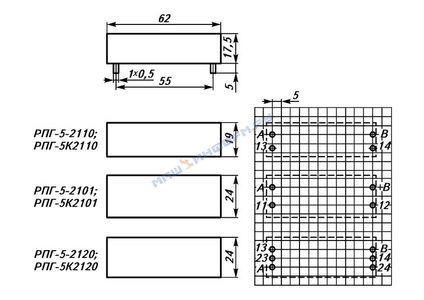

Габаритные и установочные размеры промежуточных реле серии РПГ-5

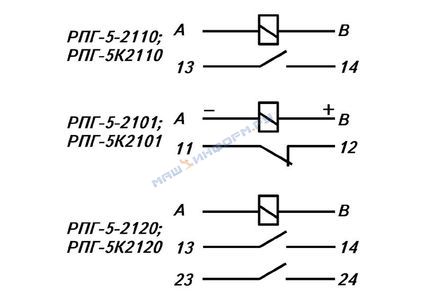

Электрические принципиальные схемы реле типов РПГ-5-211000, РПГ-5К211000, РПГ-5-212000, РПГ-5К212000, РПГ-5-210100 и РПГ-5К210100
В комплект поставки входят: реле; эксплуатационный документ "Техническое описание и инструкция по эксплуатации" - 1 экз. на партию, поставляемую в один адрес, если иное количество не оговорено в заказе.
Реле поставляются без запасных частей.
