Реле промежуточные герконовые серии РПГ-2
Общие сведения
Реле промежуточные герконовые серии РПГ-2 предназначены для работы в схемах автоматики и управления, выполненных на печатных платах, на напряжения питания 12, 15, 24 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.
Реле пригодны также для работы в системах управления на базе микропроцессорной техники и являются комплектующими изделиями.
Структура условного обозначения
РПГ-2 Х 22ХХХХ:
РПГ - реле промежуточное герконовое;
2 - номер серии;
Х - "-" - разделительный знак или К - модификация реле
с улучшенными параметрами и характеристиками;
2 - вид крепления и способ присоединения внешних проводов
(пайкой на печатный монтаж);
2 - тип геркона (КЭМ-2А; ОДО.360.038 ТУ);
ХХ - число замыкающих контактов реле (01-1; 02-2; 03-3);
ХХ - климатическое исполнение и категория размещения (У3 и О4)
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 4300 м.
Верхнее рабочее значение температуры окружающего воздуха 60°С.
Рабочее положение в пространстве любое.
Атмосфера типа II по ГОСТ 15150-69.
Группа механического исполнения М7 по ГОСТ 17516.1-90, допускается эксплуатация реле по группам механического исполнения М1, М2, М3, М4, М6 и М8.
Степень защиты реле IР30, выводов IР00 по ГОСТ 14255-69.
Реле предназначены для коммутации нагрузок категории размещения DС-11 по ГОСТ 17523-85, DС-21 и АС-21 по ГОСТ 12434-93, при этом перегрузка контактов не допускается.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Требования пожарной безопасности по ГОСТ 12.1.004-91.
Реле изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-647.061-87. ТУ 16-647.061-87
Номинальное напряжение питания, В: РПГ-2-2201; РПГ-2К2201 - 12; 15; 24
РПГ-2-2202; РПГ-2-2203; РПГ-2К2202; РПГ-2К2203 - 12; 24
Номинальный ток контактов, А - 0,8
Номинальные рабочие токи контактов, А - 1·10-3-0,625
Номинальное напряжение контактов переменного тока частотой 50 Гц, В - 127
Номинальные рабочие напряжения контактов переменного тока, В - 5·10-2-130
Номинальные рабочие напряжения контактов постоянного тока, В - 5·10-2-180
Время замыкания контактов при срабатывании, мс, не более - 1
Время размыкания контактов при возврате, мс, не более - 0,3
Потребляемая мощность обмотки реле при Uном и масса реле приведены в табл. 1.
Таблица к рис. 1
| Тип реле | Размеры, мм | |
| А | L | |
| РПГ-011011; | 30 | 26+0,21 |
| РПГ-010411 | 16,8+0,18 | |
| РПГ-010421 | 26+0,21 | |
| РПГ-010212 | 16,8+0,18 | |
| РПГ-010222; | 26+0,21 | |
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций при частоте включений 90 тыс. циклов в час соответствуют данным табл. 2.
Таблица 2
| Номер режима | Род тока | Категория применения | Номинальный рабочий ток, А | Вид коммутации | Коммутационная износостойкость, млн. циклов ВО | |||||
| Включение | Отключение | |||||||||
| I, А | U, В | t , с (соs j ) | I, А | U, В | t , с (соs j ) | |||||
| 1* | Постоянный | DС-11 | 0,016 | 0,016 | 24 | 8·10-4 | 0,016 | 24 | 8·10-4 | 11 |
| 2** | DС-21 | 0,25 | 0,25 | 36 | – | 0,25 | 36 | – | 25 | |
| 3 | 0,625 | 0,625 | 24 | 0,625 | 24 | 2,5 | ||||
| 4 | 0,01 | 0,01 | 180 | 0,01 | 180 | 1 | ||||
| 5 | Постоянный, переменный | DC-21, АС-21 | 0,001 | 0,001 | 30 | 0,001 | 30 | 5 | ||
| 6 | 0,1 | 0,1 | 0,1 | 10 | ||||||
| 7 | 0,25 | 0,25 | 0,25 | 2 | ||||||
* Режим коммутации катушек одноименных реле.
** Контакты реле должны быть защищены согласно схеме рис. 1

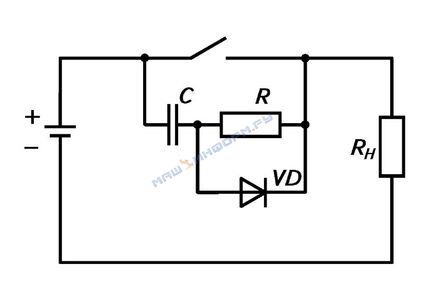

Схема защиты контактов реле при коммутации активной нагрузки с током 0,25 А и напряжением 36 В постоянного тока:
R = 2,2 кОм, Rн = 144 Ом, C = 0,25 мкФ +20%, 160 В,
VD - диод, Iпр = 300 мА, Uор = 400 В
Контакты реле предназначены в основном для коммутации активных цепей. При коммутации индуктивных и емкостных нагрузок, а также при работе на лампы накаливания защита контактов осуществляется в соответствии с требованиями ОСТ 11.0152-85.
Гарантийный срок - 2 года со дня ввода в эксплуатацию. Гарантийный срок хранения реле - 3 года с момента изготовления.
Гарантийные обязательства на реле снимаются по прошествии 5 лет с момента изготовления.
Общий вид реле типа РПГ-2-2201 показан на рис. 2.
Общий вид реле типа РПГ-2-2201

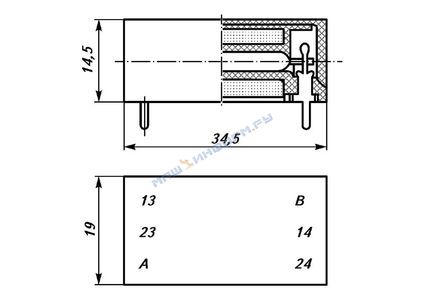

Исполнения реле отличаются друг от друга количеством контактов и габаритно-установочными размерами деталей (рис. 3).

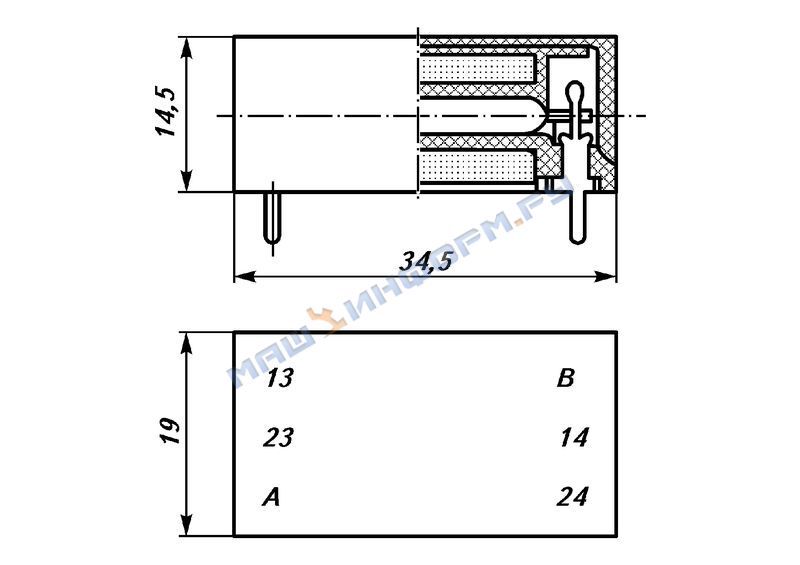

Габаритные и установочные размеры реле РПГ-2
Магнитоуправляемые контакты КЭМ-2А располагаются внутри управляющей катушки. Выводы герконов и катушки припаяны к ламелям с шагом, кратным 2,5 мм.
Реле закрыто кожухом и имеет ферромагнитный экран для повышения чувствительности и для защиты реле от влияния внешних магнитных полей.

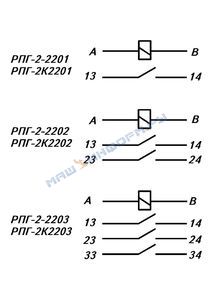

Электрические принципиальные схемы реле показаны на рис. 4.
Электрические принципиальные схемы реле типов РПГ-2-2201, РПГ-2К201, РПГ-2-2202, РПГ-2К202, РПГ-2-2203, РПГ-2К2203
В комплект поставки входят: реле; техническое описание и инструкция по эксплуатации ИГФР. 647.6137015 ТО - 1 экз. на партию, поставляемую в один адрес, если иное количество не оговорено в заказе.
