Реле промежуточные 8Э123М
Общие сведения
Промежуточные реле 8Э123М предназначены для коммутации электрических цепей постоянного напряжения до 32 В и переменного напряжения до 242 В частотой от 50 до 2400 Гц.
Структура условного обозначения
[0,16]:[ - ,0,0,3(8,1,16),(3,1,4),(65,1,16)] 8Э123М - наименование типа.
Условия эксплуатации
Реле способны работать при воздействии следующих климатических факторов:
Температура окружающего воздуха от минус 60 до 85°С.
Относительная влажность не более 98% при температуре окружающего воздуха до 40°С, без конденсации влаги.
Давление окружающего воздуха от 3040 до 1,33·10-13 гПа (от 2280 до 10-13 мм рт. ст). Работоспособность при давлении воздуха от 1,33·10-1 до 1,33·10-6 гПа (от 10-1 до 10-6 мм рт. ст.) гарантируется и проверке не подлежит, от 1,33·10-6 до 1,33·10-13 гПа (от 10-6 до 10-13 мм рт. ст.) - подтверждается натурными испытаниями у потребителя.
Реле стойки к воздействию инея, росы и тумана, образованию плесневых грибов.
Реле противостоят воздействию механических факторов:
Синусоидальной вибрации при диапазоне частот:
От 5 до 25 Гц, амплитуда 2,5 мм.
Свыше 25 до 50 Гц, амплитуда 2 мм.
Свыше 50 до 2000 Гц, ускорение 100 м/с2 10 g.
Симусоидальной вибрации в течение 30 мин (вибропрочность при обесточенных контактах реле) при диапазоне частот:
Свыше 50 до 2000 Гц, ускорение 120 м/с2 (12 g).
Свыше 2000 до 3000 Гц, ускорение, изменяющееся по линейному закону соответственно от 120 до 150 м/с2 (от 12 до 15 g).
Механического удара многократного действия с пиковым ударным ускорением до 400 м/с2 (40 g), длительностью действия ударного ускорения от 2 до 10 мс (при этом размыкание замкнутых контактов и замыкание разомкнутых контактов не допускается).
Механического удара одиночного действия с пиковым ударным ускорением до 1000 м/с2 (100 g) в направлении, перпендикулярном плоскости крепления реле, и до 750 м/с2 (75 g) в любом другом направлении при длительности ударного ускорения от 2 до 6 мс (при этом размыкание замкнутых контактов и замыкание разомкнутых контактов не допускается).
Линейного ускорения, направленного перпендикулярно плоскости крепления реле, до 250 м/с2 (25 g), а в остальных направлениях до 500 м/с2 (50 g).
Акустического шума с диапазоном частот от 50 до 10000 Гц и звуковым давлением до 140 gБ при установке реле на плате (жестком основании). При давлении окружающего воздуха от 6,67 до 1,33·10-13 гПа (от 5 до 10-13 мм рт. ст.) и температуре свыше 20°С реле должно работать в кратковременном режиме. При этом длительность рабочего периода должна быть не более 20 мин. В остальных условиях работы режим любой. Значение относительной продолжительности включения любое.
Максимально допустимая частота включения - 600 в час.
Степень защиты реле, кроме выводов обмотки и контактов, IР40, выводов - IР00.
Реле обеспечивают нормальную работу при циклическом воздействии температур от минус 60 до 85°С.
Температура нагрева токоведущих частей реле при температуре окружающего воздуха 85°С и давлении от 3040 до 795 гПа (от 2280 до 596 мм рт. ст.), наибольшем значении рабочего напряжения цепи управления и протекании номинального тока по контактам в продолжительном режиме, не более: обмоток - 200°С, выводов - 160°С.
Сечение жил внешних проводников, присоединяемых к реле при номинальном токе, - 6 мм2.
Выводы обмоток реле выдерживают воздействие растягивающей силы, равной 20 Н (2 кГс) в направлении вдоль оси.
Сопротивление обмоток реле - 215+21,5 Ом.
Сопротивление изоляции между выводами контактов, между выводами обмотки и выводами контактов реле указано в табл. 1.
| № п/п | Условия испытаний и измерений | Сопротивление изоляции, МОм, не более |
| 1 | В холодном состоянии в нормальных климатических условиях | 200 |
| 2 | В нагретом состоянии при температуре окружающего воздуха 85 ° С | 50 |
| 3 | При относительной влажности до 98% и температуре 110 ° С | 10 |
| 4 | В процессе и после наработки в течение срока службы при давлении окружающего воздуха от 3040 до | 10 |
| 5 | В процессе и после наработки в течение срока службы при давлении окружающего воздуха ниже 533 гПа | 1 |
Электрическая изоляция реле в холодном состоянии способна выдерживать без пробоя и перекрытия между выводами контактов, между выводами обмотки и контактов в течение 1 мин испытательное напряжение переменного тока частотой 50 Гц: при приемке и поставке - 2000 В, при относительной влажности до 98% и 40°С - 1200 В, при давлении ниже 533 гПа (400 мм рт. ст.) - 100 В.
Реле соответствует требованиям ТУ 16-647.037-86, ГОСТ В 22170-84, ГОСТ В 22170-84 ВД и основному конструкторскому документу ЕЖИА.647115.001.СБ, а реле, предназначенные для экспорта, дополнительно требованиям ОСТ 16.0.800.210-83.
Реле стойко к воздействию специальных факторов, установленных по ГОСТ В 20.39.404-81 по группе исполнения ЗУ. Значение характеристики И4 соответствует установленному для группы исполнения 9 В, умноженному на 0,8.
В процессе действия фактора И2 = 1010 сопротивление изоляции между токоведущими частями не ниже 0,5 кОм, которое восстанавливается до норм, приведенных в табл. 1, через 2 мс.
В цепях ответственного назначения, в целях повышения надежности контакта и вибростойкости, целесообразно применять дублирование контактов.
Окружающий воздух должен быть невзрывоопасен, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Допускается коммутация тока в любой комбинации режимов и любом процентном соотношении количества циклов из указанных в табл. 3, так чтобы в сумме было не более 100% циклов (если количество циклов каждого режима табл. 3 принять за 100%).
Условия транспортирования по группе Ж ГОСТ 23216-78.
Условия хранения по группе условий хранения Л ГОСТ 15150-69. ТУ 16-647.037-86
Напряжение главной цепи, В: постоянного тока - до 32 переменного тока, частотой от 50 до 2400 Гц - до 242 Номинальный ток контактов, А - 40 Количество замыкающих контактов * - 2 Рабочее напряжение цепи управления постоянного тока, В** - 24-32 Масса, г, не более - 80
* Готовится к производству исполнение реле, имеющее дополнительно замыкающие и размыкающие контакты на ток 5 А.
** Реле допускает в кратковременном режиме работу в течение 3 мин при напряжении цепи управления 34 В.
Напряжение срабатывания, В, не более при температуре обмотки 20°С, без механических нагрузок - 14,5
при температуре обмотки 20°С, при воздействии на реле линейной (центробежной) нагрузки и вибрации - 19
Напряжение возврата, В:
при температуре обмотки 20°С, без механических нагрузок - 2-8
при температуре обмотки 20°С, при воздействии на реле линейной (центробежной) нагрузки и вибрации - 1,5-12
Напряжения срабатывания нагретого до установившейся температуры реле при напряжении цепи управления 32 В и протекании номинального тока по всем контактам (без механических нагрузок) приведены в табл. 2.
| Температура окружающего воздуха, ° С | Давление воздуха, гПа (мм рт. ст.) | Напряжение срабатывания нагретого реле, В, не более | |
| без пауз после отключения | через 10 мин после отключения | ||
| 85 | От 3040 до 795 (от 2280 до 596) | 25 | 24 |
| 70 | 24 | 23 | |
| 20 | От 533 до 6,67 (от 400 до 5) | 24 | 23 |
| От 6,67 до 1,33·10-13 (от 5 до 10-13) | 29 | 27 | |
Собственное время срабатывания реле при напряжении цепи управления (без механических нагрузок) 24 В - не более 25 мс, собственное время возврата - не более 6 мс. Постоянная времени t привода электромагнита реле - не более 10 мс. Время дребезга контактов реле - не более 8 мс.
Контакты реле должны включать и отключать все токи от 0,05 до 40 А при рабочих напряжениях, указанных в табл. 3.
| Режим коммутации | Род тока, частота | Коммутируемое напряжение, В | Коммути-руемый ток, А | t , мс, не более | cos j , не менее | Количество коммутационных циклов ВО, тыс., при давлении воздуха, гПа (мм рт. ст.) | |||
| номинальное | рабочее | 3040–795 (2280–596) | 799–533 (596–400) | 533–1,33·10-13 (400–10-13) | |||||
| 1 | Постоянный | 27 | 24–32 | 40 | 1 | – | 1 | 1 | 0,5 |
| 2 | 30 | 0,05 | 0,01 | – | |||||
| 3 | 10 | 1 | 50 | 50 | |||||
| 4 | Переменный, 50 Гц | 60 | 54–70 | 40 | – | 0,3 | 0,5 | – | |
| 5 | 127 | 114–140 | 0,1 | 0,005 | |||||
| 6 | 220 | 198–242 | 10 | 0,005 | – | ||||
| 7 | 50 | 20 | |||||||
| 8 | Переменный, 400–500 Гц | 60 | 54–70 | 40 | 1 | – | |||
| 9 | 220 | 198–242 | 10 | 0,5 | 0,5 | ||||
| 10 | 50 | 50 | |||||||
| 11 | Переменный, 1000–2400 Гц | 60 | 54–70 | 40 | 2 | – | 2 | ||
| 12 | 220 | 198–242 | 10 | 1 | 1 | – | |||
| 13 | 50 | 50 | |||||||
| 14 | Переменный (прямоугольной формы), 2000 Гц | 27 | 24–32 | 16 | 10 | 10 | 10 | ||
Примечание: реле допускают коммутацию постоянного тока при напряжениях до 220 В. режимы коммутации согласовываются с разработчиком.
Примечание. Реле допускают коммутацию постоянного тока при напряжениях до 220 В. Режимы коммутации согласовываются с разработчиком.
Коммутационная износостойкость в различных режимах коммутации приведена в табл. 3.
Минимальная наработка реле по числу циклов коммутационной износостойкости приведена в табл. 4.
Таблица 4
| Температура окружающего воздуха, ° С, не более | Минимальная наработка (время суммарного или непрерывного нахождения обмоток и (или) контактов под номинальным напряжением и током), ч, при давлении окружающего воздуха, гПа (мм рт. ст.) | ||
| от 3040 до 795 (от 2280 до 596) | ниже 533 до 6,7 (ниже 400 до 5) | ниже 6,7 до 1,33·10-13 (ниже 5 до 10-13 | |
| 25 | Не менее 150000 | 5000 | 5 |
| 55 | 150000 | 1000 | 2 |
| 70 | 50000 | – | – |
| 85 | 20000 | – | – |
Минимальный срок службы - 20 лет.
Минимальный срок сохраняемости реле в отапливаемых хранилищах и хранилищах с кондиционированием воздуха, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП - 25 лет.
Гарантийный срок - 12 мес со пуска реле в эксплуатацию, но не более 24 мес с момента проследования через государственную границу.
Реле относят к электромагнитным нейтральным одностабильным, постоянного тока, мгновенного действия с самовозвратом и катушкой напряжения.
По конструктивному исполнению реле является негерметичным.
Сердечник электромагнита и шарнирно закрепленный на нем якорь имеют Z - образную форму. Якорь, охватывающий сердечник, экранирует магнитную систему от внешних магнитных полей, что практически исключает их влияние на характеристики срабатывания реле.
Реле имеет два замыкающих контакта. В каждой коммутируемой цепи создается двойной разрыв тока.
Реле защищено кожухом.
Присоединение монтажных проводов заднее.
Габаритные, установочные и присоединительные размеры - на рис. 1. Разметка посадочного места для реле на панели представлена на рис. 2.
Габаритные, установочные и присоединительные размеры реле

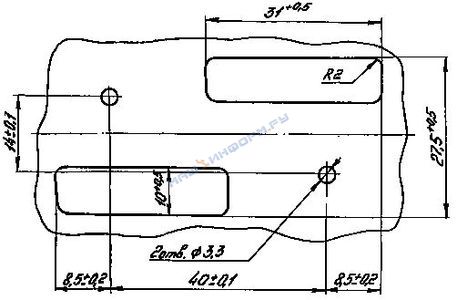

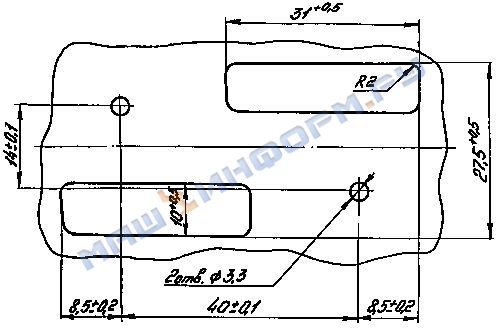

Разметка посадочного места для реле на панели
Электрическая принципиальная схема реле приведена на рис. 3.
Электрическая принципиальная схема реле - В комлект поставки входят: реле; техническое описание и инструкция по эксплуатации в количестве, оговоренном в заказе;
паспорт на группу реле, находящихся в одной упаковке.
