Реле промежуточное герконовое серии РПГ-4
Общие сведения
Реле промежуточное герконовое серии РПГ-4 для переднего присоединения внешних проводов под винт предназначены для работы в схемах автоматики и управления с номинальными напряжениями 12, 24, 48, 60 и 110 В постоянного тока, выпрямленного трехфазного тока с частотой пульсации не менее 300 Гц без применения фильтра, а также выпрямленного тока с фильтром, обеспечивающим пульсацию не более 6%.
Структура условного обозначения
РПГ-4-31ХХХХ:
РПГ - реле промежуточное на герконах;
4 - номер серии;
3 - способ присоединения внешних проводов - под винт;
1 - тип геркона - КЭМ-1 (ОДО.360.037 ТУ);
Х - число замыкающих контактов (2; 4; 6);
Х - число размыкающих контактов (1; 2);
ХХ - климатическое исполнение (У, О) и категория размещения
(3; 4) по ГОСТ 15150-69 и ГОСТ 15543-70.
Реле климатического исполнения У3 пригодны для эксплуатации в условиях, оговоренных для климатического исполнения УХЛ4.
Условия эксплуатации
Высота над уровнем моря до 4300 м.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры в недопустимых пределах.
Верхнее предельное значение температуры окружающего воздуха 55°С.
Рабочее положение в пространстве любое.
Группа механического исполнения М7 по ГОСТ 17516.1-90, допускается эксплуатация реле при размещениях в местах, предусмотренных для групп М1, М2, М3, М4, М6 и М8 по ГОСТ 17516.1-90.
Степень защиты реле IР40, выводов IР00 по ГОСТ 14255-69.
Требования техники безопасности соответствуют ГОСТ 12.2.007.6-93.
По способу защиты человека от поражения электрическим током реле относятся к классу 0 по ГОСТ 12.2.007.0-75.
Реле для внутригосударственных и экспортных поставок соответствуют ТУ 16-647.054-87, а для экспорта дополнительно РД 16 01.007-88.
Нормативно-технический документ
ТУ 16-647.054-87;РД 16 01.007-88
Технические характеристики
Типы и основные параметры реле приведены в табл. 1.
Таблица 1
| Тип реле | Номинальное напряжение питания управляющей катушки, В | Число и тип контактов | Время, мс, не более | Потребляемая мощность, Вт, не более | Масса, кг, не более | ||
| замыкающих | размыкающих | срабатывания | отпускания | ||||
| РПГ-4-3120 | 12; 24; 48; 60; 110 | 2 | – | 3 | 1 | 0,7 | 0,14 |
| РПГ-4-3101 | – | 1 | 3 | 2 | 0,7 | 0,12 | |
| РПГ-4-3140 | 4 | – | 3 | 1 | 1,8 | 0,17 | |
| РПГ-4-3102 | – | 2 | 4,5 | 2 | 2 | 0,16 | |
| РПГ-4-3160 | 6 | – | 9 | 1 | 2 | 0,23 | |
Реле надежно работают при отклонении напряжения питания управляющей катушки в пределах 0,85 до 1,1 Uном.
Изоляция реле в холодном состоянии выдерживает в течение 1 мин без пробоя и перекрытия по поверхности испытательное напряжение 2000 В переменного тока частотой 50 Гц.
Параметры электрических цепей, коммутируемых контактами, и коммутационная износостойкость контактов реле в зависимости от категории применения для режимов нормальных коммутаций соответствуют указанным в табл. 2.
Таблица 2
| Номер режима | Род тока | Категория применения | Номинальный рабочий ток, А | Вид коммутации | Коммутационная износостойкость, млн. циклов ВО | |||||
| Включение | Отключение | |||||||||
| I, А | U, В | t , с | I, А | U, В | t , с | |||||
| 1 | Постоянный | DС-11 | 0,0175 | 0,0175 | 110 | 0,0038 | 0,0175 | 110 | 0,0038 | 5 |
| 2 | Переменный | АС-21 | 0,01 | 0,01 | 250 | – | 0,01 | 250 | – | 0,1 |
| 3 | Постоянный, переменный | DC-21; АС-21 | 1·10-6 | 1·10-6 | 0,05 | 1·10-6 | 0,05 | 100 | ||
| 4 | 0,01 | 0,01 | 36 | 0,01 | 36 | |||||
| 5 | 0,03 | 0,03 | 220 | 0,03 | 220 | 1 | ||||
| 6 | 0,25 | 0,25 | 36 | 0,25 | 36 | 50 | ||||
| 7 | 110 | 110 | 10 | |||||||
| 8 | 0,5 | 0,5 | 36 | 0,5 | 36 | |||||
| 9 | 1 | 1 | 30 | 1 | 30 | 0,05 | ||||
| 10 | Постоянный | DС-21 | 0,03 | 0,03 | 300 | 0,03 | 300 | 0,01 | ||
| 11 | 2 | 2 | 15 | 2 | 15 | |||||
Гарантийный срок - 2 года со дня пуска реле в эксплуатацию.
Гарантийные обязательства снимаются по достижении 3 лет со дня получения их потребителем (для реле, предназначенных для нужд народного хозяйства) или проследования их через государственную границу (для реле, предназначенных для поставок на экспорт).
Реле с замыкающими контактами состоят из корпусных деталей, образующих каркас реле, герконов, магнитопроводов и обмотки. Реле с размыкающими контактами дополнительно содержат постоянные магниты. В верхней части каркаса реле установлены скобы для присоединения внешних проводов под винты. Нижняя часть корпуса служит для крепления реле на плите. При подаче напряжения на обмотку происходит замыкание герконов в реле, не содержащих постоянного магнита, и размыкание герконов в реле с постоянными магнитами. При снятии напряжения с обмотки реле герконы возвращаются в исходное положение.
Габаритные, установочные и присоединительные размеры реле приведены на рис. 1, электрические принципиальные схемы - на рис. 2.
Таблица к рис. 1
| Тип реле | Размеры, мм | |
| А | В | |
| РПГ-4-3120 | 13±0,5 | 26,5 |
| РПГ-4-3101 | ||
| РПГ-4-3140 | 21,5±0,5 | 35 |
| РПГ-4-3102 | ||
| РПГ-4-3160 | 30±0,5 | 43,5 |

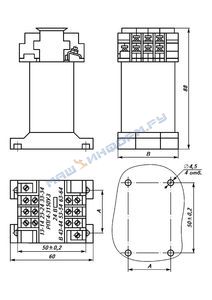

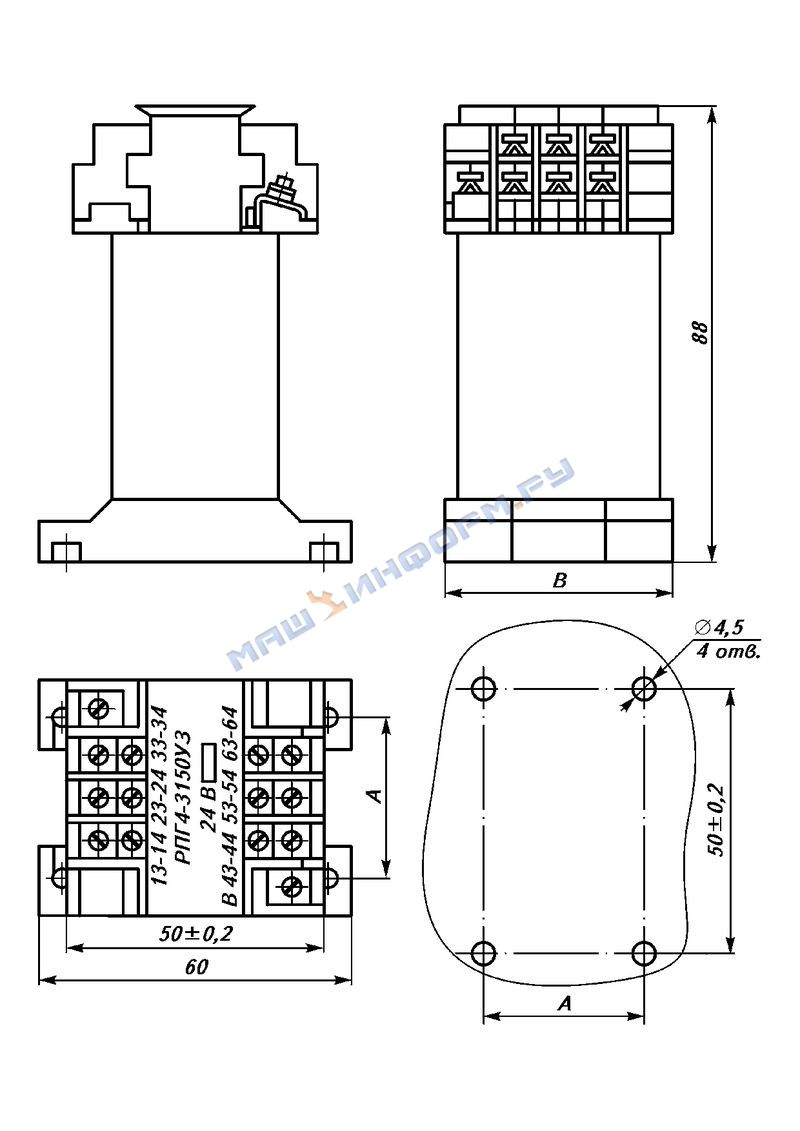

Габаритные, установочные и присоединительные размеры реле серии РПГ-4.
Разметка отверстий при установке реле на винтах.
Размеры без предельных отклонений максимальные
Электрические принципиальные схемы реле типов:
а - РПГ-4-3101;
б - РПГ-4-3102;
в - РПГ-4-3120;
г - РПГ-4-3140;
д - РПГ-4-3160
В комплект поставки входят: реле; техническое описание и инструкция по эксплуатации ИГФР. 647.613.011 ТО - 1 экз. на партию, поставляемую в один адрес, если иное количество не оговорено в заказе-наряде.
Реле поставляется без запасных частей.
