Реле электромагнитные промежуточные серии РЭП25
Общие сведения
Реле электромагнитные промежуточные серии РЭП25 предназначены для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 2400 Гц.
Указанные реле имеют небольшие габаритные размеры, небольшое сопротивление обмоток, что исключает необходимость их шунтирования резистором в целях предотвращения неправильной работы, большее количество контактов и большую коммутационную способность, чем у существующих реле (например, РП-16, РП-23).
Структура условного обозначения
РЭП25-ХХ:
РЭП - реле электромагнитные промежуточные;
25 - номер серии;
Х - число замыкающих контактов (1; 2; 3; 4; 5; 6; 8);
Х - число размыкающих контактов (1; 2; 4).
Примечание. Общее число контактов не более 8.
Реле изготовляются в климатическом исполнении В (для работы во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом).
Условия эксплуатации
Высота над уровнем моря не более 4300 м.
Температура окружающего воздуха от минус 60 до 55°С.
Относительная влажность воздуха не более 98% при температуре 35°С без конденсации влаги.
Окружающая среда взрывобезопасная, не содержащая агрессивных газов, жидкостей, пыли в концентрациях, нарушающих работу реле.
Вибрация в диапазоне частот 1-100 Гц при ускорении 1g, в диапазоне 5-15 Гц при ускорении 3g.
Положение в пространстве произвольное.
Требования техники безопасности по ГОСТ 17523-85, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93.
Реле для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-91 ИЕУВ.647115.067 ТУ. ТУ 16-91 ИЕУВ.647115.067 ТУ
Технические характеристики
Основные параметры реле указаны в табл. 1.
Таблица 1
Типоисполнение | Количество контактов | Номинальный коммутируемый ток, А | Номинальное напряжение обмотки, В | ||
замыкающих | размыкающих | постоянного тока | переменного тока частотой 50 Гц | ||
РЭП25-22 | 2 | 2 | 25 | 12; 15; 24; 27; 48; 60; 110; 220 | 12; 24; 36; 40; 110; 127; 220; 230; 380 |
РЭП25-44 | 4 | 4 | 16 | ||
РЭП25-62 | 6 | 2 | |||
РЭП25-80 | 8 | – | |||
РЭП25-31 | 3 | 1 | |||
РЭП25-11 | 1 | ||||
РЭП25-10 | – | ||||
РЭП25-52 | 5 | 2 | |||
РЭП25-50 | – |
Мощность, потребляемая в холодном состоянии, не более: реле переменного тока, В·А - 14
реле постоянного тока, Вт (при напряжении 220 В) - 6,5
Максимальная частота включений в час: реле переменного тока - 1200
реле постоянного тока - 600
Сечение одного или двух проводников общей площадью сечения, мм2: для реле РЭП25-22 - 16
для реле РЭП25-44 - 2,5
Напряжение срабатывания в холодном состоянии при температуре (20+5)°С при приемосдаточных испытаниях и поставке: реле постоянного тока - 0,63Uном
реле переменного тока - 0,8Uном
Масса, кг, не более - 0,3
Режимы работы - Продолжительный; прерывисто- продолжительный; повторно- кратковременный; кратковременный
Сопротивления изоляции реле приведены в табл. 2.
Таблица 2
Условия испытаний и измерений | Сопротивление изоляции, МОм, не менее |
В холодном состоянии в нормальных климатических условиях | 200 |
В нагретом состоянии при температуре окружающей среды 55 ° С | 20 |
В конце испытаний на коммутационную износостойкость | 1 |
В конце испытаний на влагоустойчивость | 2 |
Сопротивления обмоток реле приведены в табл. 3.
Таблица 3
Номинальное напряжение постоянного тока, В | Номинальное напряжение переменного тока, В | Сопротивление обмотки, Ом |
12 | – | 18 |
15 | 26 | |
24 | 66 | |
27 | 87 | |
48 | 270 | |
60 | 520 | |
110 | 1450 | |
220 | 6500 | |
– | 12 | 1,6* |
24 | 6,3* | |
36 | 16* | |
40 | 17* | |
110 | 207* | |
127 | 213* | |
220 | 530* | |
230 | 530* | |
380 | 2500* | |
* Справочное сопротивление. |
Контакты реле включают и отключают токи от 0,01 А при напряжении не менее 12 В. Режимы коммутации реле РЭП25-22 и РЭП25-44 номинальных токов указаны в табл. 4.
Таблица 4
Типоисполнение | Номер режима коммутаций | Рабочее напряжение на разомкнутых контактах, В | Рабочий ток, коммутируемый контактами, А | Частота переменного тока, Гц | Характер нагрузки (индуктивная) | Общее число коммутаций в данном режиме | |||||
постоянного тока | переменного тока | постоянный | переменный | t , мс, не более | cos j , не менее | ||||||
включаемый | отключаемый | включаемый | отключаемый | ||||||||
РЭП25-22 | 1 | 21,6–40 (Uном = 24; 27) | – | 50 | 50 | – | – | – | 15 | – | 500 |
2 | 21,6–32 (Uном = 24; 27) | 10 | 1000 | ||||||||
3 | 1 | 20 000 | |||||||||
4 | 1,5 | 50 | |||||||||
5 | 10,8–40 (Uном = 12; 24; 27) | 50 | – | 5000 | |||||||
6 | 99–121 (Uном = 110) | 10 | 1 | 5 | 10 000 | ||||||
7 | 12 | 2 | 10 | 60 000 | |||||||
8 | 198–242 (Uном = 220) | 5 | 1 | ||||||||
9 | – | 21,6–66 (Uном = 24; 60) | – | – | 50 | 50 | 50–60 | – | 0,3 | 5000 | |
10 | 400–2400 | 10 000 | |||||||||
11 | 1 98–242 (Uном = 220) | 504 | 504 | 50–60 | 10001 | ||||||
12 | 400–2400 | 5000 | |||||||||
13 | 342–418 (Uном = 380) | 30 | 10 | 50–400 | 30 0001 | ||||||
14 | 10,8–13,2 (Uном = 12) | – | 0,01 | 0,01 | – | – | – | – | 300 000 | ||
15 | 396–506 (Uном = 440) | 6 | 6 | 100 0005 | |||||||
РЭП25-44 | 16 | 21,6–32 (Uном = 24; 27) | 16 | 16 | 50 000 | ||||||
17 | 12 | 1,5 | 50 | 20 000 | |||||||
18 | 16 | 16 | 10 | 5000 | |||||||
19 | 12 | 12 | 15 | 4000 | |||||||
20 | 99–121 (Uном = 110) | 7 | 0,6 | 5 | 10 000 | ||||||
РЭП25-44 | 21 | 99–121 (Uном = 110) | – | 8 | 2 | – | – | – | 10 | – | 60 0001 |
22 | 198–242 (Uном = 220) | 5 | 1 | ||||||||
23 | 175–320 (Uном = 220) | 3 | 0,3 | 0,2 | 20 000 | ||||||
24 | – | 21,6–66 (Uном = 24; 60) | – | – | 16 | 16 | 50–60 | – | 0,3 | 10 000 | |
25 | 400–2400 | 20 000 | |||||||||
263 | 198–242 (Uном = 220) | 30 | 10 | 50–400 | 60 0001 | ||||||
27 | 5 | 0,5 | 50–60 | 100 000 | |||||||
28 | 16 | 16 | 400–2400 | 20 0001 | |||||||
29 | 50–60 | 10 0001 | |||||||||
303 | 342–418 (Uном = 380) | 10 | 5 | 50–400 | 100 0002 | ||||||
313 | 18 | 12 | 10 0001 | ||||||||
323 | 30 | 10 | 50–60 | 30 0001 | |||||||
33 | 12 | 12 | 400–2400 | 20 0001 | |||||||
34 | 10,8–13,2 (Uном = 12) | – | 0,01 | 0,01 | – | – | 300 000 | ||||
1 Допускается коммутация тока при условии, что соседние контакты не находятся под потенциалом.2 Режим только для замыкающих или размыкающих контактов. 3 При включении токов в режимах 26, 30, 31, 32 среднее квадратичное значение тока нагрузки не должно быть более отключаемого рабочего тока. 4 Для реле постоянного тока; для реле переменного тока рабочий ток 25 А. 5 Режим повторно-кратковременный с максимальной частотой включений 300 в час. |
Гарантийный срок - 3 года со дня ввода реле в эксплуатацию, но не более 3,5 лет со дня получения их потребителем.
Реле РЭП25-22 состоит из электромагнита, размещенного непосредственно в двух изоляционных идентичных многофункциональных частях корпуса, обеспечивающих установку и крепление электромагнита;
панели контактного блока; элементов крепления и подвески якоря;
толкателя.
При подаче на обмотку питающего напряжения якорь притягивается к электромагниту. При этом хвостовик якоря двигает толкатель, который замыкает замыкающие контакты, и размыкает размыкающие контакты.
При снятии питания с обмотки реле якорь и контакты реле возвращаются в исходное положение.
Принцип работы реле РЭП25-44 аналогичен принципу работы реле РЭП25-22.
Электрический монтаж внешних проводников осуществляется путем пайки к ламелям или присоединения винтами с помощью колодки.
Общий вид, габаритные и установочные размеры реле РЭП25 с монтажной колодкой с передним присоединением внешних проводников винтовым зажимом приведены на рис. 1.
Общий вид, габаритные и установочные размеры реле РЭП25 с монтажной колодкой с передним присоединением внешних проводников винтовым зажимом (соединение контактов реле и колодки не показано)
Монтажная колодка обеспечивает присоединение внешних проводников с помощью винтовых зажимов.
Общий вид, габаритные и установочные размеры реле РЭП25 при присоединении внешних проводников пайкой к ламелям реле приведены на рис. 2.

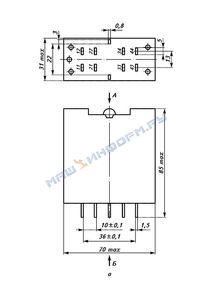

Общий вид, габаритные и установочные размеры реле РЭП25-22(а) и РЭП25-44(б) при присоединении внешних проводов пайкой к ламелям реле
Варианты крепления реле без монтажной колодки приведены на рис. 3, электрические принципиальные схемы модификаций реле на базе РЭП25-44 - на рис. 4.
Варианты крепления реле без монтажной колодки:

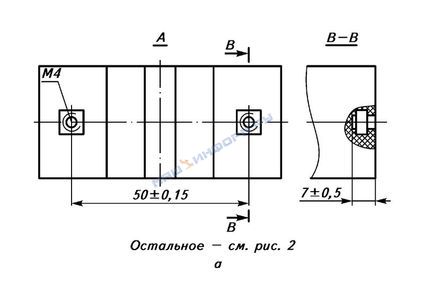

а - переднее крепление;

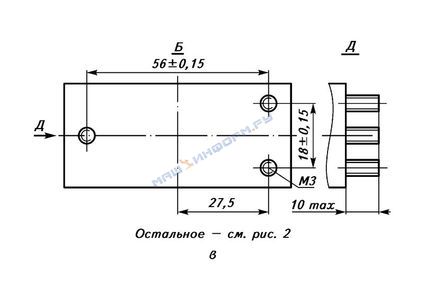

б - заднее крепление, вариант А;
в - заднее крепление, вариант Б
Электрические принципиальные схемы модификаций реле на базе РЭП25-44
В комплект поставки входят: реле; техническое описание и инструкция по эксплуатации - 1 экз. на транспортное место, отправляемое в один адрес, если иное не оговорено в заказе-наряде.
