Реле электромагнитное серии РЭК29
Общие сведения
Слаботочное электромагнитное реле постоянного тока с двумя переключающими контактами РЭК 29 предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 60 Гц.
Структура условного обозначения
РЭК 29 Х4 ДУЩ4.501.560-...ДУЩО.451.000 ТУ:
РЭК 29 - серия реле;
Х4 - климатическое исполнение (УХЛ, О)
и категория размещения по ГОСТ 15150-69
(О - общеклиматическое исполнение, климатическое
исполнение УХЛ на реле не наносится);
ДУЩ4.501.560-... - исполнение реле в зависимости от рабочего
напряжения (согласно табл. 1, 2);
ДУЩО.451.000 ТУ - обозначение технических условий. з
Температура окружающей среды, °С - -45...+70
Относительная влажность воздуха при температуре 35°С, %, не более - 98
Атмосферное давление, кПа (мм рт. ст.) - 53,6-106,6 (400-800)
Синусоидальная вибрация: с амплитудой перемещения до 1,5 мм - 1-20
с амплитудой ускорения до 5g - Свыше 20-100
Механические удары многократного действия с ускорением до 15g при длительности действия ударного ускорения 2-15 мс - 10 000
По технике безопасности реле соответствует требованиям ГОСТ 12.2.007.0-75.
Реле соответствует техническим условиям ДУЩО.451.000 ТУ. ДУЩО.451.000 ТУ
Технические характеристики
Основные технические данные реле РЭК 29 приведены в табл. 1, 2.
Электрическая изоляция между токоведущими цепями, токоведущими цепями и корпусом* должна выдерживать испытательное напряжение согласно табл. 3.
Таблица 1
| Типоисполнение | Сопротивление обмотки, Ом | Рабочее напряжение, В | Напряжение срабатывания, В, не более | Напряжение отпускания, В, не менее |
| ДУЩ4.501.560 ДУЩ4.501.560-04 | 52±5,2 | 6±0,6 | 4,2 | 0,6 |
| ДУЩ4.501.560-01 ДУЩ4.501.560-05 | 370±37 | 15±1,5 | 10,5 | 1,5 |
| ДУЩ4.501.560-02 ДУЩ4.501.560-06 | 950±95 | 24±2,4 | 16,8 | 2,4 |
| ДУЩ4.501.560-03 ДУЩ4.501.560-07 | 3500±350 | 48±4,8 | 33,6 | 4,8 |
| ДУЩ4.501.560-08 ДУЩ4.501.560-09 | 1950±195 | 36±3,6 | 26 | 3 |
Таблица 2
| Типоисполнение | Диапазоны коммутируемых | Род тока | Вид нагрузки | Частота комму-таций, Гц, не более | Число коммутационных циклов ВО | ||
| токов, А | напря-жений, В | суммарное | в том числе при 70 ° С | ||||
| ДУЩ4.501.560 | 0,035–0,05 | 10–24 | Постоянный | Индуктивная t =0,020 с | 3 | 5·105 | 2,5·105 |
| ДУЩ4.501.560-01 | 0,1–0,23 | 110–220 | 0,3 | 105 | 5·104 | ||
| ДУЩ4.501.560-02 | 0,03–0,045 | ||||||
| ДУЩ4.501.560-03 | 0,01–0,035 | 24–48 | Индуктивная t =0,010 с | 3 | 1,6·106 | 8·105 | |
| ДУЩ4.501.560-06 | 2–5 | 10–30 | Активная | 0,3 | 2·105 | 1·105 | |
| ДУЩ4.501.560-07 | 0,2–0,5 | 110–220 | Переменный (50, 60 Гц) | Индуктивная соs j =0,4 | |||
| ДУЩ4.501.560-09 | – | – | – | Без нагрузки | 3 | 2·106 | – |
Таблица 3
| Условия эксплуатации | Испытательное напряжение (эффективное значение), В | |||
| между токоведущими цепями, между токоведущими цепями и корпусом | между разомкнутыми контактами | |||
| РЭК 29 | РЭК 29 О | РЭК 29 | РЭК 29 О | |
| Нормальные климатические условия | 2000 | 2000 | 500 | 500 |
| Повышенная влажность | 1200 | 1200 | 300 | 300 |
| Пониженное атмосферное давление | 330 | 330 | 330 | 330 |
| Плесневые грибы | – | 1200 | – | 300 |
Сопротивление изоляции всех токоведущих цепей реле относительно друг друга и каждой относительно корпуса*, МОм: в нормальных климатических условиях (обмотка обесточена) - 200
при максимальной рабочей температуре (после выдержки под рабочим напряжением) - 20
при повышенной влажности - 10
Время срабатывания, мс, не более - 15
Время отпускания, мс, не более - 10
Масса, г, не более - 35
Минимальный срок службы и минимальный срок сохраняемости, лет - 15
* Корпус - металлическая фольга, соприкасающаяся с доступными поверхностями изоляционного материала реле.
Узел магнитопровода реле РЭК 29 состоит из катушки с сердечником, закрепленным в корпусе кернением. Якорь удерживается на ребре корпуса с помощью приваренной к нему пружины. Магнитопровод крепится в пластмассовом основании с помощью винта и оплавления пукли катушки. Удержание якоря в исходном положении производится через толкатель возвратной пружиной, вставленной в пазы основания. Толкатель установлен с одной стороны в пазы якоря, а с другой в отверстие возвратной пружины и переключает контактные пружины.
Контактная система состоит из двух групп, симметрично расположенных относительно толкателя, замыкающих, размыкающих и переключающих пружин с контактами. Пружины с помощью контактодержателей установлены в пазы основания и залиты компаундом.
Сверху реле закрыто пластмассовой крышкой с защелкой.
Общий вид, расположение контактов и выводов обмоток реле, габаритные, установочные размеры и допустимые отклонения приведены на рис. 1; электрическая схема - на рис. 2.

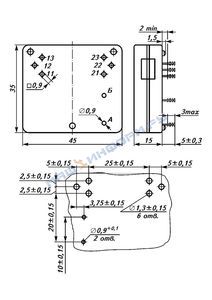

Общий вид, расположение контактов и выводов обмоток реле РЭК 29, габаритные, установочные размеры и допустимые отклонения:
А и Б - начало и конец обмотки
Электрическая принципиальная схема реле РЭК 29:
А и Б - по рис. 1
В комплект поставки входят: реле, этикетка, техническое описание и инструкция по эксплуатации (по требованию заказчика).
