Реле защиты от обрыва фазы и снижения трехфазного напряжения типов РОФ-11 и РОФ-20
Общие сведения
Реле РОФ-11 предназначено для контроля допустимого уровня напряжения и порядка чередования фаз в системах трехфазного напряжения. Может использоваться в схемах автоматического управления и защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах источников и преобразователей электрической энергии.
Реле РОФ-20 предназначено для защиты трехфазных асинхронных двигателей от следующих ненормальных режимов: несимметричная перегрузка; несимметричное короткое замыкание; обрыв одной из фаз;
изменение порядка чередования фаз; снижение напряжения ниже допустимого уровня.
Структура условного обозначения
РОФ-ХХ Х4:
РОФ - реле обрыва фазы трехфазного напряжения;
Х - конструктивное исполнение: 11,20;
Х - исполнение по номинальному току: для РОФ-11 - отсутствие
цифры, для РОФ-20 - 1 - 1А, 2 - 5 А, 3 - 10 А;
Х4 - климатическое исполнение (УХЛ, ОМ) и категория размещения
(4) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Температура окружающего воздуха от минус 40 до 50°С.
Относительная влажность окружающего воздуха до 80% при температуре 40°С и до 98% при температуре 35°С.
Атмосфера типа III по ГОСТ 15150-69.
Вибрация на частотах от 2 до 80 Гц: для частот от 2 до 13,2 Гц с амплитудой 1 мм, для частот от 13,2 до 80 Гц с ускорением 0,7 g (7 м/с2).
Удары с ускорением 5 g (50 м/с2) с частотой следования ударов от 40 до 80 в минуту.
Качка и наклоны до 22,5° от вертикали.
Степень защиты реле РОФ-11 и РОФ-20: по оболочке IР40; выводов реле: РОФ-11 - IР20, РОФ-20 - IР10.
Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.007.6-75.
Реле соответствуют техническим условиям ТУ 3425-052-00216823-96. ТУ 3425-052-00216823-96
Технические характеристики
Технические данные реле приведены в таблице.
| Параметр | Значение параметра для типов реле | |
| РОФ-11 | РОФ-20 | |
| Номинальное линейное напряжение частотой 50 Гц, В | 400, 380, 220, 110 | 400, 380, 220 |
| Допустимое колебание напряжения от минимального значения | +10,-15 | +10, -15 |
| Номинальный ток, А | – | РОФ-21 – 1 А РОФ-22 – 5 А РОФ-23 –10 А |
| Диапазон регулирования времени срабатывания, с, не менее | От 0,1до 1,0 От 0,3 до 3,0 От 1,0 до 10,0 | От 0,1 до 1,0 От 0,3 до 3,0 От 1,0 до 10,0 |
| Погрешность времени срабатывания в крайних точках диапазона, % | ±30 | ±30 |
| Срабатывание реле при: | ||
| симметричном снижении фазных напряжений Uф.ном | (0,7±0,05) Uф.ном | (0,7±0,05) Uф.ном |
| однофазном снижении напряжения (при Uф.ном в двух других фазах) | (0,65±0,05) Uф.ном | – |
| токе обратной последовательности | – | 0,25 Iном |
| обратном чередовании фаз и обрыве одной, двух или трех фаз | Срабатывает | Срабатывает |
| Входное сопротивление по цепям тока, Ом, не более | – | 0,1 для 1 А, 0,02 для 5 и 10 А |
| Количество входных контактов | 1 з, 1 р | 2 п |
| Коммутационная способность контактов выходного реле, А: | ||
| в цепях переменного тока: | ||
| 380 В, cos j = 0,4 | 0,25 | 0,25 |
| 220 В, cos j = 0,4 | 0,4 | 0,4 |
| 110 В, cos j = 0,4 | 0,6 | 0,6 |
| в цепях постоянного тока: | ||
| 24 В, t = 0,01 с | 0,8 | 0,8 |
| 110 В, t = 0,01 с | 0,25 | 0,25 |
| Коммутационная износостойкость, млн циклов ВО | 0,16 | 0,16 |
| Потребляемая мощность, В·А, не более | 10 | 15 |
| Габаритные размеры, мм | 45 ? 75 ? 105 | 83 ? 180 ? 120 |
| Масса, кг, не более | 0,25 | 0,8 |
Примечания: 1. При обрыве двух или трех фаз реле срабатывает за время не более 0,1 с.
2. Для защиты двигателей мощностью свыше 5 кВт реле РОФ-20 используется с трансформаторами тока,
устанавливаемыми в фазах А и С.
3. Реле РОФ-21 могут поставляться в комплекте с трансформаторами тока типа ТМ-0,66-1 ТУ 16-92 ИГФР. 648684.002.
4. Технические характеристики трансформатора тока ТМ-0,66-1: номинальный первичный ток 80, 150, 250 А;
номинальный вторичный ток 1 А; номинальная вторичная нагрузка 0,5 Ом; номинальная предельная кратность - 10;
габаритные размеры 55 ? 37 ? 78 мм; масса не более 0,4 кг.
Минимальный срок сохраняемости - 10 лет. Назначенный срок службы - 10 лет. Гарантийный срок - 2,5 года со дня ввода в эксплуатацию, но не более 3 лет со дня отгрузки реле с предприятия-изготовителя.
Конструктивно реле РОФ-11 выполнено в изоляционном корпусе. Состоит из колодки с выводными зажимами, крышки - лицевой панели с регулятором выдержки времени и световым индикатором. Вращение регулятора выдержки времени по часовой стрелке приводит к плавному десятикратному изменению выдержки времени. Световой индикатор обеспечивает индикацию работы реле. Конструкция реле обеспечивает крепление двумя способами: непосредственно за основание двумя винтами М4 на плоскость или рейками типов Р1-1 и Р1-2 по ОСТ 16 0.684.423-82, либо крепление с помощью защелки на рейку типа Р2-1 по ОСТ 16 0.684.423-83.
Реле РОФ-20 выполнено на пластмассовом основании и закрывается прозрачным изоляционным кожухом. Основание служит для крепления элементов реле, на нем установлены клеммные колодки для подключения внешних проводов. Переменный резистор, обеспечивающий возможность плавного десятикратного изменения выдержки времени, находится под прозрачным кожухом.
Схемы подключения реле даны на рис. 1, 2, 3, габаритные и установочные размеры - на рис. 4.

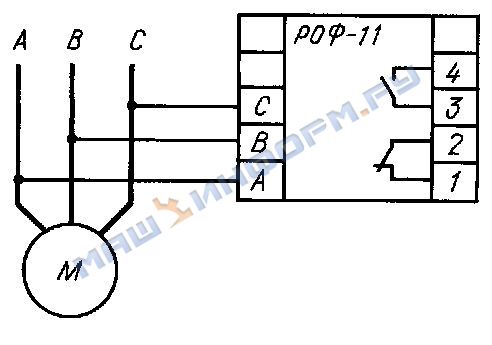

Схема подключения реле РОФ-11 М - двигатель

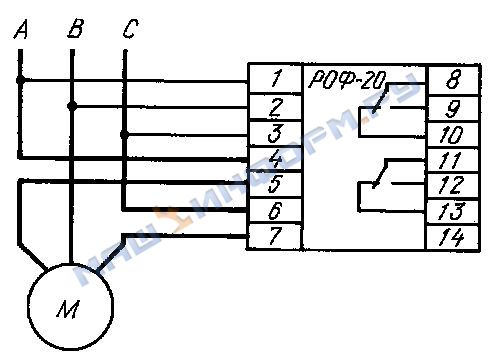

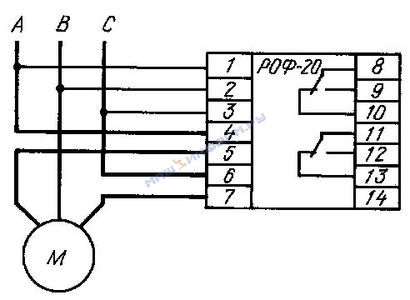

Схема подключения реле РОФ-20 при номинальных токах менее 10 А
М - двигатель

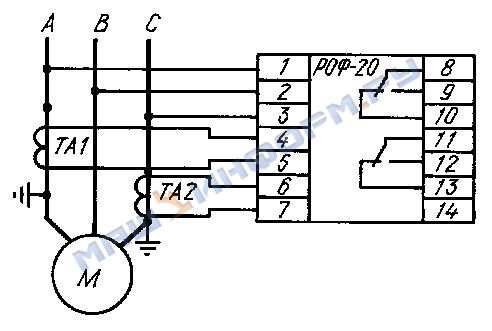

Схема подключения реле РОФ-20 через трансформаторы тока ТА1,
ТА2 - трансформаторы тока; М - двигатель
Габаритные и установочные размеры реле
а - РОФ-11; б - РОФ-20
Реле допускает переднее присоединение проводов под винт. Токовые цепи реле РОФ-20 выполняются проводом сечением, не менее:
для реле РОФ-21 - 0,35 мм2 (сопротивление токовых цепей - не более 1 Ом);
для реле РОФ-22 - 0,75 мм2 (сопротивление токовых цепей - не более 0,2 Ом);
для реле РОФ-23 - 1,0 мм2 (сопротивление токовых цепей - не более 0,1 Ом). В комплект поставки входят: реле; руководство по эксплуатации (2 экз. на партию, отправляемую в один адрес, если иное не оговорено в заказе).
