Блок электронных регуляторов мощности и температуры типа БЭР-1
Общие сведения
Электронный регулятор мощности и температуры для электропечей типа "Мечта" предназначен для плавной регулировки мощности, подводимой к нагревательным элементам конфорок, и для установки и поддержания температуры жарочного шкафа. БЭР-1Х4.2:
Б - блок;
Э - электронных;
Р - регуляторов;
1 - номер разработки;
Х - климатическое исполнение (УХЛ и О по ГОСТ 15150-69);
4.2 - категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Температура окружающего воздуха для климатического исполнения УХЛ4.2 - от 35 до 10°С.
Относительная влажность воздуха 65% при 20°С; для климатического исполнения О4.2 - от 45 до 10°С, относительная влажность воздуха 80% при 27°С.
Требования безопасности должны соответствовать ГОСТ 12.2.007.6-75.
По способу защиты человека от поражения электрическим током блок БЭР-1 относится к классу О по ГОСТ 12.2.007.0-75.
Блок БЭР-1 для внутренних и экспортных поставок изготовляется согласноТУ16-90ИГЦЛ.656121. 123ТУ. ТУ 16-90 ИГЦЛ.656121.123 ТУ
Технические характеристики
Блок обеспечивает плавное бесступенчатое регулирование мощности на конфорках от 0 до максимального значения. Блок регулирует температуру жарочного шкафа от 50 до 300°С и поддерживает ее с погрешностью не более +15°С.
Напряжение питания - 220+10%
Частота сети - 50, 60 Гц
Предельная суммарная потребляемая мощность - 2200 Вт
Коммутируемый ток - 10 А, нагрузка активная
Масса - не более 1,05 кг
В нулевом положении ручек регуляторов блок обеспечивает отключение нагревательных элементов от сети.
Связь электрических схем терморегулятора и плиты осуществляется при помощи штепсельного разъема типа РП14-16 ЛО-В, при этом гнездовая колодка разъема устанавливается на плите.
Гарантийный срок службы блока - 2,5 года.
Сведения о содержании драгоценных металлов приведены в таблице.
| Наименование | Количество изделий | Масса, г | |
| 1 шт. | Всего | ||
| Золото: | |||
| Диод КД 103А | 6 | 0,0000326 | 0,0001956 |
| Транзистор КТ 315Г | 5 | 0,0723 | 0,3615 |
| Мост КЦ 407А | 1 | 0,0001304 | 0,0001304 |
| Микросхемы: К561ИЕ16 | 1 2 | 0,0004227 0,0052641 | 0,0004227 0,0105282 |
| Стабилитроны: КС 133А | 1 1 2 | 0,0001826 0,0001826 0,000079 | 0,0001826 0,0001826 0,000158 |
| Итого | 0,3733001 | ||
| Серебро: | |||
| Диод КД 103А | 6 | 0,00417633 | 0,02505798 |
| Мост КЦ 407А | 1 | 0,00165946 | 0,00165946 |
| Резистор МЛТ-0,125 | 34 | 0,005165 | 0,175610 |
| Стабилитрон КС 433А | 2 | 0,0000119 | 0,0000238 |
| Контакты реле РСМ-1 | 6 | 0,04108 | 0,24648 |
| Итого | 0,44883124 | ||

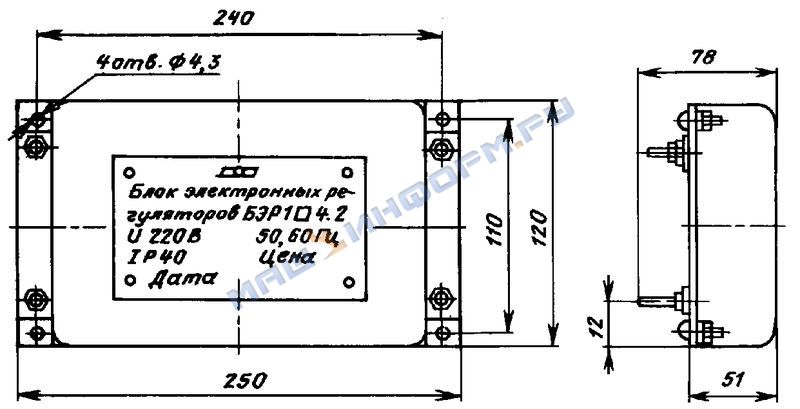

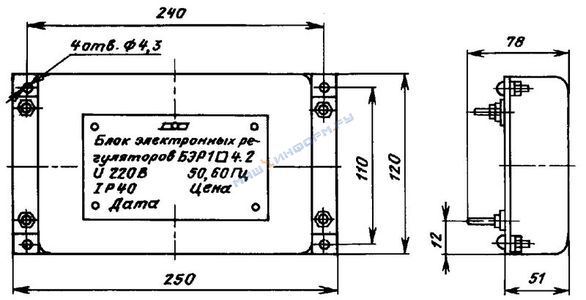

Габаритные и установочные размеры блока приведены на рис. 1.
Габаритные и установочные размеры блока БЭР-1

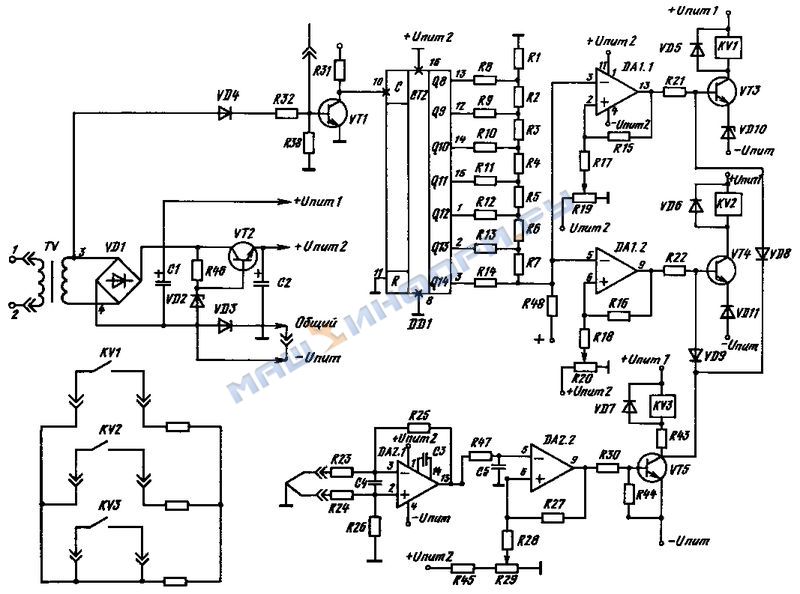

Электрическая принципиальная схема блока БЭР-1 приведена на рис. 2.
Схема электрическая принципиальная блока БЭР-1
Блок состоит из регулятора температуры, двух регуляторов мощности и блока питания.
Блок питания включает в себя сетевой понижающий трансформатор ТV, выпрямитель на диодном мостике VD1 и сглаживающем конденсаторе С1, а также параметрический стабилизатор напряжения на стабилитронах VD2, VD3 и транзисторе VТ2. Стабилизатор напряжения выдает два разнополярных напряжения +9 В и -3 В.
Регулятор мощности конфорок блока БЭР-1 состоит из формирователя тактовых импульсов, генератора пилообразного напряжения, компараторов, выходных ключей и реле.
Положительные полупериоды напряжения, поступающие с выходной обмотки трансформатора, преобразуются формирователем на транзисторе VТ1 в прямоугольные импульсы частотой 50 Гц с крутыми фронтами. Эти импульсы поступают на тактовый вход элемента DD1. Счетчик DD1 и цепочка резисторов, подключенная к его выходам, представляют собой ЦАП (цифроаналоговый преобразователь). При работе счетчика на его выходах последовательно появляются в двоичном коде числа от 0 до 16284, после максимального числа счетчик обнуляется и процесс повторяется. Резисторы, подключенные к выходам, преобразуют двоичные коды чисел в линейное нарастающее ступенчатое напряжение (величина ступеньки 200 мВ). Таким образом, получается пилообразное напряжение с периодом 2 мин 4 с. Это напряжение пилообразной формы поступает на инвентирующие входы компараторов DА1.1, DА1.2. На неинвентирующие входы компараторов поступает напряжение с задатчиков мощности (проградуированных от 0 до 100% мощности). Пока потенциал на инвентирующих входах меньше потенциала на неинвентирующих входах, на выходах компараторов находится высокий уровень напряжения, выходные ключи на транзисторах VТ3 и VТ4 открыты, реле КV1 и КV2 включены.
Когда пилообразное напряжение на инвентирующих входах превысит напряжение уставки мощности, на неинвентирующих входах и выходах компараторов будет низкое напряжение и транзисторы закроются, реле отключается. Реле будут находиться в отключенном состоянии, пока пилообразное напряжение, достигнув максимума, не сбросится в нуль, после чего цикл повторится. Таким образом, чем выше напряжение, поступающее в задатчик мощности (т. е. чем больше выставлена мощность ручкой регулятора), тем дольше включено реле, коммутирующее своими контактами нагревательный элемент конфорки.
В нулевом положении ручки регулятора мощности напряжение с задатчика будет меньше минимального напряжения пилообразной формы, поэтому реле будет все время включено.
Регулятор температуры блока БЭР-1 состоит из датчика температуры (термопара), усилителя, компаратора, выходного ключа и реле.
Входной сигнал от термопары, установленной в жарочном шкафу, поступает на вход дифференциального усилителя DА2.1.
Выход усилителя подключен на инвентирующий вход компаратора DА2.2. Когда напряжение на этом входе ниже напряжения с задатчика температуры, на выходе компаратора присутствует высокий уровень напряжения. Выходной ключ на транзисторе VТ5 открыт, и реле включено. Когда температура жарочного шкафа достигает уставки, на выходе компаратора появится низкий уровень напряжения и транзистор закроется, реле отключается.
Элементы схемы блока БЭР-1 смонтированы на печатной плате, встраиваемой в металлический корпус. На крышке производится крепление переменных резисторов R19, R20, R29 и установка ножевой колодки разъема типа РП14-16. Гнездовая колодка разъема устанавливается на плите. Для крепления блока БЭР-1 на плите на его крышке предусмотрены 4 отверстия диаметром 4,3 мм.

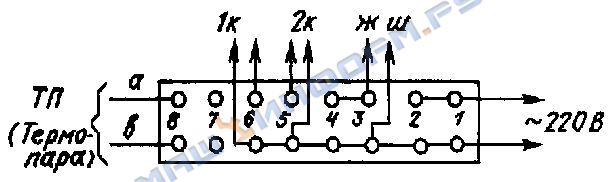

Схема подключения ножевой колодки разъема приведена на рис. 3.
Схема подключения ножевой колодки разъема
1к - 1-я конфорка; 2к - 2-я конфорка; жш - жарочный шкаф
В комплект поставки входят: блок БЭР-1 - в объеме заказа;
техническое описание и инструкция по эксплуатации - 1 экз. на упаковочное место (если иное не оговорено в заказе).
