Высоковольтные пусковые устройства серии S
Общие сведения
Высоковольтные пусковые устройства предназначены для использования: в качестве тиристорных регуляторов напряжения для управления двигателями переменного тока;
для плавного включения в цепях мощных трансформаторов;
в качестве регуляторов тока или напряжения в статических компенсаторах реактивной мощности;
в качестве универсальных бесконтактных коммутаторов и регуляторов для высоковольтных электроустановок. Использование устройств в качестве регуляторов напряжения для управления пуском двигателей обеспечивает: повышение срока службы двигателей за счет существенного снижения электродинамических усилий в обмотках двигателей при пусках;
плавный пуск и останов двигателя с регулируемым темпом изменения частоты вращения;
ограничение пусковых токов в питающей сети;
повышение качества синхронизации синхронных двигателей и ресинхронизацию после исчезновения и последующего восстановления напряжения сети;
повышение срока службы коммутационной аппаратуры.
Структура условного обозначения
НVS-Х/Х-Х:
НVS - высоковольтное пусковое устройство;
Х - номинальное напряжение силовой цепи, кВ;
Х - мощность двигателя, МВт
Х - климатическое исполнение (УХЛ; О) и категория размещения
(4) по ГОСТ 15150-69
Условия эксплуатации
В закрытых помещениях. Высота над уровнем моря не более 1000 м. Температура окружающей среды от 1 до 40°С для исполнения УХЛ4 и до 45°С для исполнения О4. Относительная влажность воздуха не более 80% при температуре 25°С для исполнения УХЛ4 и 35°С для исполнения О4. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, ненасыщенная токопроводящей пылью и водными парами. Содержание токопроводящей пыли в помещении и охлаждающем воздухе не более 0,5 мг/м3. Группа механического исполнения М2 по ГОСТ 17516.1-90. Степень защиты шкафа IР20, мест выхода воздуха в верхней части шкафа и мест выхода силовой ошинковки IР00 по ГОСТ 14254-96. Группа механического исполнения М2 по ГОСТ 17516.-90. Рабочее положение вертикальное. Допускается отклонение от вертикали не более 5° в любую сторону. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75, пожаробезопасности - по ГОСТ 12.1.004-91 Устройства соответствуют требованиям ТУ 16-90 ИЖКШ.654145.001 ТУ. ТУ 16-90 ИЖКШ.654145.001 ТУ
Технические характеристики
Типы и основные параметры устройств приведены в таблице.
Таблица
| Типоисполнение устройства | Номинальное выходное напряжение, кВ | Диапазон регулирования выходного напряжения, кВ | Номинальная выходная частота, Гц | Число фаз выходного напряжения | Мощность двигателя, МВТ | Масса, кг |
| НVS-6/... | 6 | 0–6 | 50; 60 | 3 | 0,63; 0,8; 1,0; 1,25; 1,6; 2,0 | 570 |
| НVS-6/... | 6 | 0–6 | 50; 60 | 3 | 2,5; 3,2; 4,0; 5,0 | 620 |
| HVS-10/... | 10 | 0–10 | 50; 60 | 3 | 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2 | 630 |
| НVS-10/... | 10 | 0–10 | 50; 60 | 3 | 4,0; 5,0; 6,3; 8,0 | 680 |
для цепей 10 кВ - 36 кВ. Силовая ошинковка шкафов выдерживает ударный ток 52 А. Допустимая неравномерность распределения напряжения по последовательно включенным тиристорам устройств в режиме холостого хода + 20%. Количество пробитых тиристоров, при которых допускается нормальная работа устройств на протяжении 6 кВ не более 2 шт., на протяжение 10 кВ не более 3 шт. Устройства допускают нагрузку из холодного состояния током, равным 2,5Iном в течение 30 с, из горячего состояния 10 с и не чаще 1 раза в 10 мин, после безтоковой паузы не менее 9 мин. Показатели надежности: средняя наработка на отказ 5000 ч;
ресурс работы не менее 40 000 ч;
срок службы 15 лет. Гарантийный срок - 2 года со дня ввода устройств в эксплуатацию.

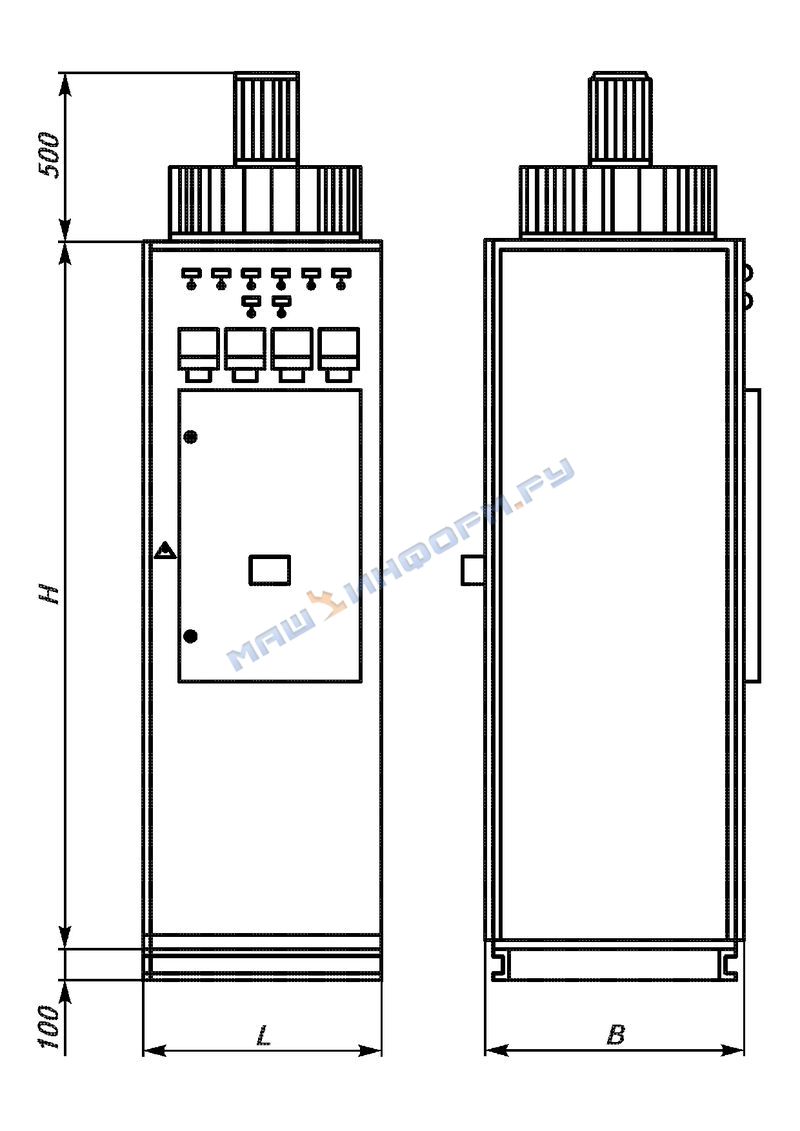

Конструктивно устройства представляют собой шкаф двухстороннего обслуживания (рисунок). На дверях шкафа установлены амперметры контроля силового тока, блокировочные блок-замки (исключают открывание дверей при наличии высокого напряжения), кнопки "ПУСК", "СТОП", "АВАРИЙНОЕ ОТКЛЮЧЕНИЕ", элементы световой сигнализации.
Таблица к рисунку
| Типоисполнение устройства | Размеры, мм | ||
| L | В | Н | |
| HVS-6/0,63...2,0 УХЛ4, О4 | 700 | 800 | 2200 (2800 с вентилятором) |
| HVS-6/2,5...5,0 УХЛ4, О4 | 1400 | 1000 | 2000 (2600 с вентилятором) |
| HVS-10/0,63...3,2 УХЛ4, О4 | 1000 | 800 | 2200 (2800 с вентилятором) |
| HVS-10/4,0...8,0 УХЛ4, О4 | 1400 | 1000 | 2200 (2800 с вентилятором) |
от перегрузки по току;
от внутренних перенапряжений;
от недопустимого количества пробитых тиристоров;
от нарушения проводимости одной ветви силовой цепи;
от неисправности источников питания систем управления;
от замыкания на землю в силовой цепи.
В комплект поставки входят: высоковольтный шкаф, запасные части (в виде резервных тиристоров), комплект эксплуатационной технической документации.
