Регуляторы переменного тока серии РОТ
Общие сведения
Регуляторы переменного тока серии РОТ предназначены для питания однофазным током активных и активно-индуктивных нагрузок, допускающих фазовое регулирование напряжения. Выпускаются в виде блоков, встраиваемых в другие изделия, и могут быть использованы в качестве исполнительных устройств в системах автоматического регулирования тока, напряжения, температуры, мощности и т. д. Регуляторы изготовляются для внутригосударственных поставок и на экспорт.
Структура условного обозначения
РОТ-Х-Х-Х-Х УХЛ4:
РОТ - регулятор однофазный тиристорный;
Х - номинальный выходной ток, А;
Х - номинальное входное напряжение, В;
Х - номинальная входная частота, Гц;
Х - наличие токоограничивающего реактора
(Р - с токоограничивающим реактором;
отсутствие буквы - без токоограничивающего реактора);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Атмосферное давление 86,6-106,7 кПа (650-800 мм рт.ст.). Температура окружающего воздуха от 1 до 35°С. Относительная влажность воздуха до 65% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли. Степень защиты IР00 по ГОСТ 14254-96. Регуляторы не предназначены для работы в электрических сетях, связанных с электрическими сетями жилых домов. Требования техники безопасности по ГОСТ 12.2.007.11-75, пожаробезопасности - по ГОСТ 12.1.004-91. Регуляторы соответствуют требованиям ТУ 16-88 ИЖКМ.435321.015 ТУ. ТУ 16-88 ИЖКМ.435321.015 ТУ
Технические характеристики
Типы и основные параметры регуляторов приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для регуляторов типов | ||||
| РОТ-63 | РОТ-160 | РОТ-250 | РОТ-630 | РОТ-630-Р | |
| Номинальное входное напряжение, В | 380/220; 415/220 (380/220; 400/230; 415/240; 440/220 – для поставок на экспорт) | ||||
| Номинальная входная частота, Гц | 50; 60 | ||||
| Число фаз входного | 2/1 | ||||
| Номинальный выходной ток, А | 63 | 160 | 250 | 630 | |
| КПД, % | 99 | 98,5 | 95 | ||
| cos j , не менее | 0,98 | 0,9 | |||
| Масса, кг: | 5,6 – | 9,2 – | 8 – | 11 – | 11 30 |
установленный ресурс - не менее 60 000 ч. Гарантийный срок - 2,5 года со дня ввода регуляторов в эксплуатацию, но не более 6 мес со дня поступления их потребителю.
Конструктивно регуляторы (рис. 1-4) выполнены в виде блоков с двухсторонним обслуживанием открытого исполнения.

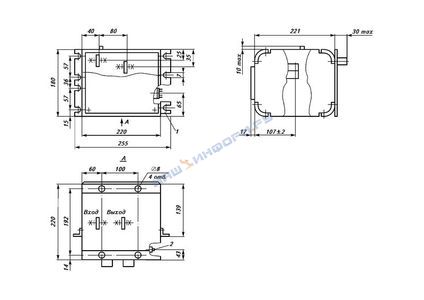

Общий вид, габаритные и установочные размеры регуляторов тока РОТ-63: 1 - уголок для крепления (входит в комплект ЗИП);
2 - разъем для внешних подсоединений
Общий вид, габаритные и установочные размеры регуляторов тока РОТ-160: 1, 2 - по рис. 1

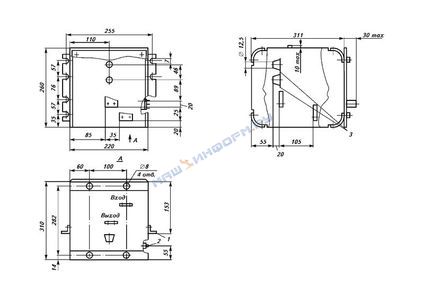

Общий вид, габаритные и установочные размеры регуляторов тока РОТ-250: 1, 2 - по рис. 1;
3 - штуцера для подвода воды
Общий вид, габаритные и установочные размеры регуляторов тока РОТ-630: 1-2 - по рис. 3 В состав регуляторов входят: силовые тиристоры, предохранители, датчики тока, печатная плата системы управления и защиты, источники питания, сигнализация. Органы управления регулятором установлены на лицевой панели. Плата системы управления установлена на лицевой панели внутри блока и соединяется с датчиками тока, силовыми тиристорами и другими элементами регулятора через разъем. Для удобства доступа к элементам, расположенным на плате, лицевая панель выполнена съемной. Подсоединение внешних цепей управления, сигнализации и защиты, питания системы управления осуществляется через разъем, установленный на правой боковой стенке блока (вилка входит в комплект ЗИП). Силовые цепи присоединяются к силовым тиристорам и предохранителям непосредственно шинами или кабелем. Охлаждение регуляторов на токи 63 и 160 А - естественное воздушное, на токи 250 и 630 А - водяное. Функциональные схемы регуляторов приведены на рис. 5-7.

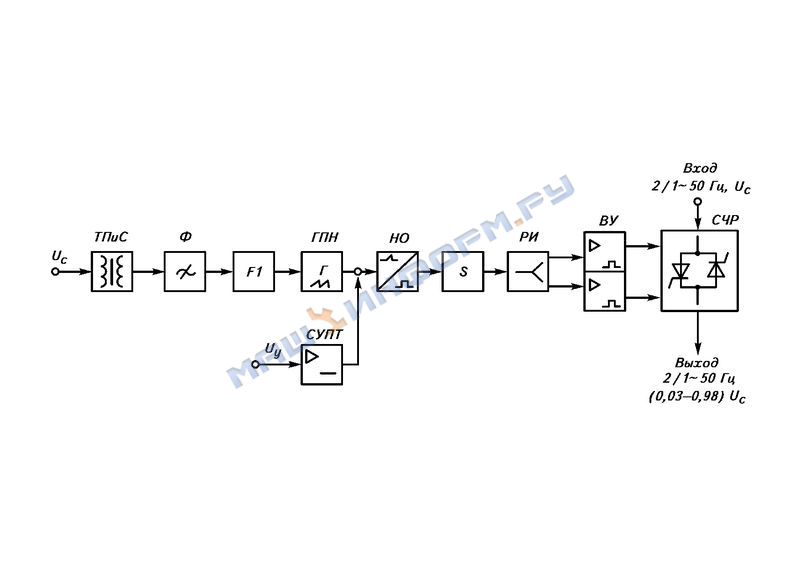

Функциональная схема регуляторов РОТ-63 и РОТ-160: Uс - номинальное входное напряжение;
ТПиС - трансформатор питания и синхронизации;
Ф - фильтр;
F1 - формирователь импульсов;
ГПН - генератор пилообразного напряжения;
НО - нуль-орган;
S - одновибратор;
РИ - распределитель импульсов;
ВУ - выходное устройство;
СУПТ - согласующий усилитель постоянного тока;
Uу - напряжение управления;
СЧР - силовая часть регулятора

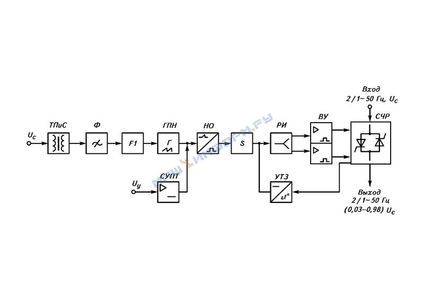

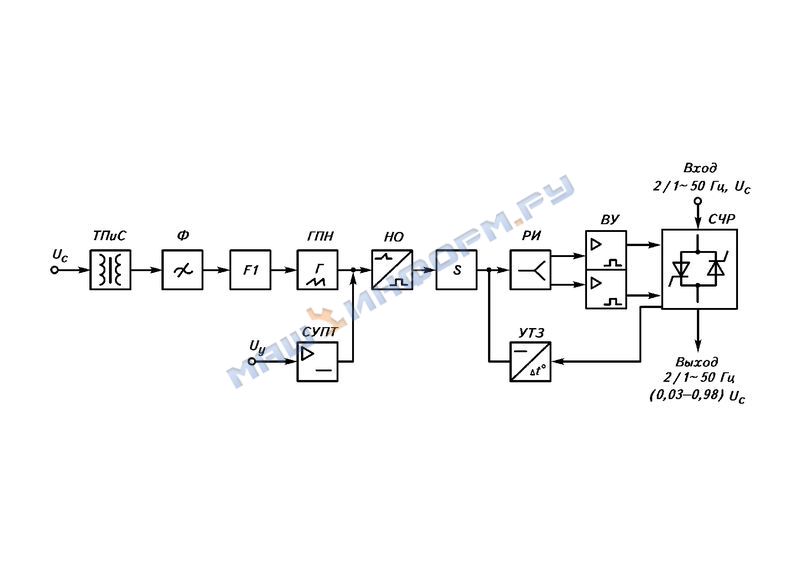

Функциональная схема регуляторов РОТ-250: УТЗ - устройство тепловой защиты;
остальные обозначения - по рис. 5
Функциональная схема регуляторов РОТ-630: Т - триггер;
В - выпрямитель;
F2 - формирователь уставки токовой защиты;
F3 - устройство максимальной токовой защиты;
F4 - устройство максимальной токовой защиты с временной зависимой характеристикой;
Т2 - трансформатор тока;
остальные обозначения - по рис. 5 и 6 Регуляторы представляют собой однофазный тиристорный ключ переменного тока с системой управления, позволяющей регулировать выходное напряжение в диапазоне от 3% до 98% входного напряжения, для регуляторов РОТ-630-Р - от 3% до 85% соответственно. Силовая схема выполняется на двух встречно-параллельно включенных тиристорах. Последовательно с тиристорами включен быстродействующий предохранитель, а для защиты тиристоров от перенапряжений параллельно тиристорам включен варистор и RС-цепочка. Для управления моментом включения силовых тиристоров в регуляторах применена одноканальная система импульсно-фазового управления. Система импульсно-фазового управления содержит следующие функциональные узлы: фильтр синхронизирующего напряжения, устройство формирования синхроимпульсов, генератор пилообразного напряжения;
нуль-орган, устройство формирования длительности импульсов, устройство распределения импульсов; выходные устройства. Питание системы импульсно-фазового управления и устройств защиты осуществляется от сети напряжением 220 или 380 В частотой - 50 Гц через трансформатор мощностью не более 20 Вт. Регуляторы с водяным охлаждением снабжены устройством тепловой защиты, осуществляющим блокировку импульсов управления тиристорами при нагреве корпуса тиристора до температуры, превышающей допустимую. Регуляторы на ток 630 А имеют электронную защиту, отключающую регулятор (блокируя импульсы) при перегрузках по току и при КЗ на выходе регулятора. В регуляторе предусмотрена возможность отключения напряжения на нагрузке сигналом защиты, устанавливаемой заказчиком. Регуляторы РОТ-630 с реактором могут быть включены параллельно на общую нагрузку до четырех включительно. При этом нагрузка на четыре реактора не должна быть более 2000 А. При токе КЗ в сети свыше 17 кА или включении на параллельную работу регуляторы должны комплектоваться токоограничивающим реактором (поставляется по заявке потребителя). Регуляторы работают в режиме с фазовым управлением и в режиме "включено-выключено" на активную нагрузку. Управление регулятором возможно в ручном режиме от внутреннего регулятора или дистанционно. Дистанционное регулирование возможно плавное или ступенями, задаваемыми потребителем. В автоматическом режиме управление осуществляется аналоговым сигналом от внешнего источника (программных, регулирующих устройств, ЭВМ). Входное сопротивление регулятора (2+0,1) кОм, сигнал управления от 0 до 5 мА (0-10 В). При увеличении сигнала управления более 5 мА (10 В) входное сопротивление регулятора снижается до 1,5 кОм. Выходная регулировочная характеристика регулятора в разомкнутой системе регулирования косинусоидальная. В регуляторах всех типов предусмотрено подключение внешней сигнализации о срабатывании предохранителя. В регуляторах, имеющих встроенные устройства тепловой и токовой защиты, имеется сигнализация о срабатывании защит и их деблокировки, а также предусмотрена возможность подключения внешней сигнализации и деблокировки. Ограничение уровня радиопомех выполняется потребителем на комплексе, в котором применен регулятор.
В комплект поставки входят: регулятор, токоограничивающий реактор (для РОТ-630-Р), комплект ЗИП согласно ведомости ЗИП, эксплуатационная документация.
