Реакторы типа РОСТ-10/0,5УХЛ4
Общие сведения
Реакторы типа РОСТ-10/0,5 предназначены для комплектации установки облучения растений на базе ламп ДМЗ-3000.
Структура условного обозначения
РОСТ-10/0,5 УХЛ4:
Р - реактор;
О - однофазный;
С - естественное воздушное охлаждение при открытом исполнении;
Т - токоограничивающий;
10 - мощность, кВ·А;
0,5 - класс напряжения, кВ;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Реакторы соответствуют требованиям ТУ 16 - 90 ИАЯК.671331.007 ТУ, по технике безопасности - ГОСТ 12.2.007.2 - 75, в том числе требованиям пожарной безопасности по ГОСТ 12.1.004 - 85. ТУ 16-90 ИАЯК.671331.007 ТУ
Технические характеристики
Номинальная мощность, кВАр - 2,7 Номинальное напряжение сети, В - 220 Номинальная индуктивность, Гн - 0,038 Номинальный ток, А - 15,1 Масса, кг - 15 Гарантийный срок эксплуатации - 3 года со дня ввода реактора в эксплуатацию, но не позднее 6 мес. для действующих предприятий и 9 мес. для строящихся предприятий со дня поступления реактора на предприятие.
Конструкция и принцип действия
Реактор состоит из шихтованного магнитопровода бесшпилечной конструкции и прямоугольной обмотки. Магнитопровод выполнен двухстержневым из пластин электротехнической стали. Сечение стержней и ярем имеют прямоугольную форму одного размера. Между верхним ярмом и стержнями магнитопровод имеет зазоры, которые заполнены немагнитными прокладками. Для получения заданной индуктивности величина зазоров может быть отрегулирована с помощью немагнитных прокладок и вертикальных стяжных шпилек, которые обеспечивают жесткость конструкции. Обмотка реактора состоит из двух последовательных многослойных катушек прямоугольной формы, размещенных на каждом стержне, намотанных медным проводом круглого сечения. Поверх каждой катушки намотаны дополнительные витки тем же проводом для регулирования напряжения. Габаритные, установочные и присоединительные размеры реактора приведены на рисунке.

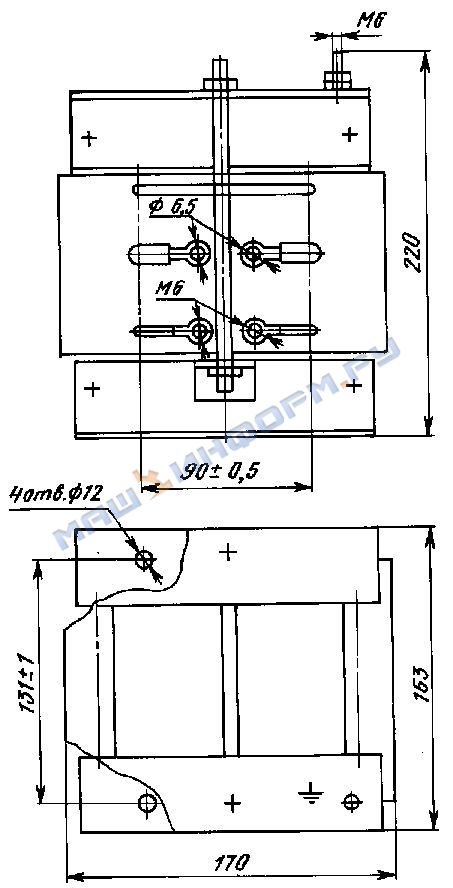

Габаритные, установочные и присоединительные размеры реактора типа РОСТ-10/0,5 УХЛ4. В комплект поставки входит реактор и эксплуатационная документация.
