Реакторы сглаживающие серии СРОС3

Общие сведения

Реакторы сглаживающие серии СРОСЗ с пониженным уровнем шума предназначены для сглаживания пульсаций выпрямленного тока в схемах преобразователей на напряжение до 1050 В.

Структура условного обозначения

СРОСЗ-ХМ УХЛ4:
С - сглаживающий;
Р - реактор;
О - однофазный;
СЗ - естественное воздушное охлаждение при защищенном
исполнении;
Х - типовая мощность, кВ·А (800, 1250, 2000, 3200, 4000, 5000,
6300);
М - с пониженным уровнем шума;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающей среды от 1 до 40°С. Относительная влажность воздуха не более 80% (при температуре 25°С для районов с умеренным климатом). Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, в концентрациях, снижающих параметры изделий в недопустимых пределах. Требования техники безопасности по ГОСТ 12.2.007.2-75. Реакторы изготовляются для внутрироссийских и экспортных поставок и соответствуют ГОСТ 16772-77, РД 16.01.007-88, ТУ 16-527.268-82. ГОСТ 16772-77;РД 16.01.007-88;ТУ 16-527.268-82

Технические характеристики

Технические данные реакторов в номинальном режиме приведвены в таблице.

Таблица

Типоисполнение реакторов Номинальный ток, А Индуктивность, мГн Потери в обмотке при номинальном токе, Вт Масса, кг
СРОСЗ-800М УХЛ4 2500
1250
1600
800		 0,2
0,8
0,5
2,0		 2100 1050
СРОСЗ-1250М УХЛ4 2500
1250
4000
2000		 0,32
1,28
0,12
0,48		 2800 1300
СРОСЗ-2000М УХЛ4 4000
3000
6300
3200		 0,2
0,8
0,08
0,32		 4000 1700
СРОСЗ-3200М УХЛ4 6300
3200		 0,125
0,5		 4800 2300
СРОСЗ-4000М УХЛ4 8000
4000		 0,1
0,4		 5700 2950
СРОСЗ-5000М УХЛ4 10000
5000		 0,08
0,32		 7500 3350
СРОСЗ-6300М УХЛ4 12500
6300		 0,06
0,24		 8500 3850

Примечание. Реакторы сохраняют значение индуктивности до двойного номинального тока

Средний срок службы реакторов - не менее 20 лет. Гарантийный срок для внутрироссийских поставок - 3 года со дня ввода реакторов в эксплуатацию, но не позднее 6 мес. для действующих и 9 мес. для строящихся предприятий со дня поступления реакторов на предприятие до ввода в эксплуатацию; для поставок на экспорт - 3 года со дня ввода реакторов в эксплуатацию и не более 3,5 лет с момента проследования их через государственную границу России.

Общие конструктивные требования реакторов (рис. 1, 2) соответствуют ГОСТ 16772-77. Реакторы разработаны с уровнем шума, не превышающим 85 дБА. Для снижения уровня шума магнитопровод выполнен одностержневой конструкции с применением склейки листов электротехнической стали. На магнитопроводе устанавливается обмотка, состоящая из дисковых катушек.

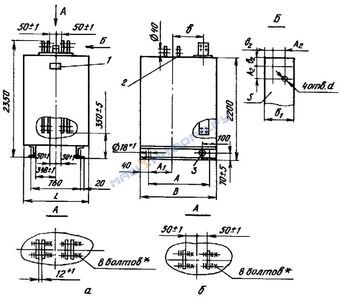

Габаритные и установочные размеры реакторов СРОСЗ-800М УХЛ4, СРОСЗ-2000М УХЛ4, СРОСЗ-3200М УХЛ4 1 - табличка технических данных;
2 - пластина для подъема реактора;
3 - зажим 3Б-С-12x35-1:

Таблица к рис. 1

Типоисполнение реакторов Номинальный ток, А Индуктивность, мГн Рисунок А А1 А2 В b b1 b2 S d * L
СРОСЗ-800М УХЛ4 1600 0,5 1,а 920±4 310±2 45±0,5 1000 411±2 80 17,5 8 14+0,43 М12 ? 60 800
2500 0,2
800 2,0 1,б
1250 0,8
СРОСЗ-1250М УХЛ4 2500 0,32 1,а 429±2
4000 0,12 60±1 459±2 100 20 10 18+0,5 М16 ? 70
1250 1,28 1,б 45±0,5 429±2 80 17,5 8 14+0,4 М12 ? 60
2000 0,48 60±1 459±2 100 20 10 18+0,5 М16 ? 70
СРОСЗ-2000М УХЛ4 6300 0,08 1,а 476±2 12,5
4000 0,2 10
3200 0,32 1,б 12,5
2000 0,8 10
СРОСЗ-3200М УХЛ4 6300 0,125 1,а 1120±4 440±2 1200 508±2 12,5 1000
3200 0,5 1,б

Габаритные и установочные размеры реакторов СРОСЗ-4000М УХЛ4, СРОСЗ-5000М УХЛ4, СРОСЗ-6300М УХЛ4 1 - табличка технических данных;
2 - пластина для подъема реактора;
3 - зажим 3Б-С-12x35-1:

Таблица к рис. 2

Типоисполнение реакторов Номинальный ток, А Индуктивность, мГн Рисунок b S
СРОСЗ-4000М УХЛ4 8000 0,1 2,а 523±2 10
4000 0,4 2,б
СРОСЗ-5000М УХЛ4 10000 0,08 2,а 536±2
5000 0,32 2,б
СРОСЗ-6300М УХЛ4 12500 0,06 2,а 551±2 12,5
6300 0,24 2,б
Выводы выполнены шинами, обеспечивающими подключение к ним силовых цепей как сверху, так и снизу реакторов. Реакторы защищаются разборным кожухом, высота которого (2,2 м) соответствует высоте шкафов преобразователей. Применение реакторов с пониженным уровнем шума позволяет устанавливать их вместе с преобразователем в обслуживаемых производственных помещениях. Это сокращает расходы на ошиновку и снижает потери электроэнергии в ней, не требует дополнительных мероприятий и связанных с ними затрат на снижение шума.

В комплект поставки входят: реактор и комплект эксплуатационной документации.
