Реактор типа РОДЦ-110000/750-У1
Общие сведения
Реактор однофазный с принудительной циркуляцией воздуха и масла предназначен для компенсации реактивной мощности в линиях электропередач напряжением 750 кВ.
Структура условного обозначения
РОДЦ-110/750-У1:
Р - реактор;
О - однофазный;
ДЦ - вид охлаждения - принудительная циркуляция воздуха и
масла;
110 - номинальная мощность, Мвар;
750 - класс напряжения, кВ;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 500 м. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. При монтаже, испытаниях, включениях, эксплуатации и ремонте необходимо руководствоваться действующими "Правилами техники безопасности при эксплуатации электроустановок", "Типовыми правилами пожарной безопасности", "Инструкцией по эксплуатации реактора".
Технические характеристики
Номинальное напряжение, кВ - 787/ Ц3 Номинальная мощность, Мвар - 110 Потери, кВт - 200 Масса, т - 126,3 Гарантийный срок - 3 года со дня ввода реактора в эксплуатацию.
Конструкция и принцип действия
Остов одностержневой с боковыми, а также верхними и нижними горизонтальными ярмами. Материал стержня и ярма - рулонная холоднокатаная электротехническая сталь. Стержень остова состоит из радиально шихтованных дисков. Зазоры между дисками обеспечиваются с помощью наклеенных на них бобышек из специальной керамики. Обмотка реактора двухпараллельная, переплетенная, с вводом в середину, выполненная из медного двужильного провода. Главная изоляция реактора маслобарьерного типа, с малыми каналами между барьерами, непосредственно примыкающими к обмотке. На стержне и боковых ярмах имеются электростатические экраны. Бак реактора с нижним разъемом. Бак рассчитан на полный вакуум и избыточное давление 100 кПа. Общий вид и габаритные размеры реактора приведены на рис. 1, электрическая схема на рис. 2.

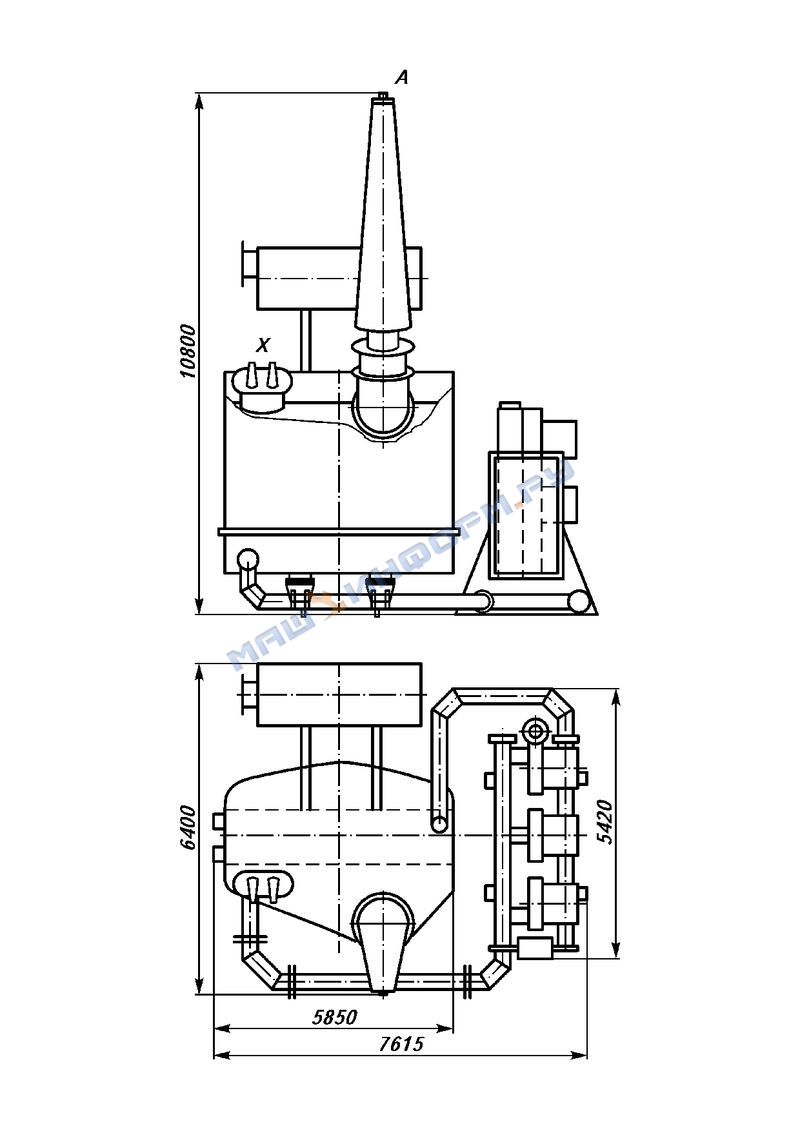

Общий вид и габаритные размеры реактора типа РОДЦ-110 000/750-У1

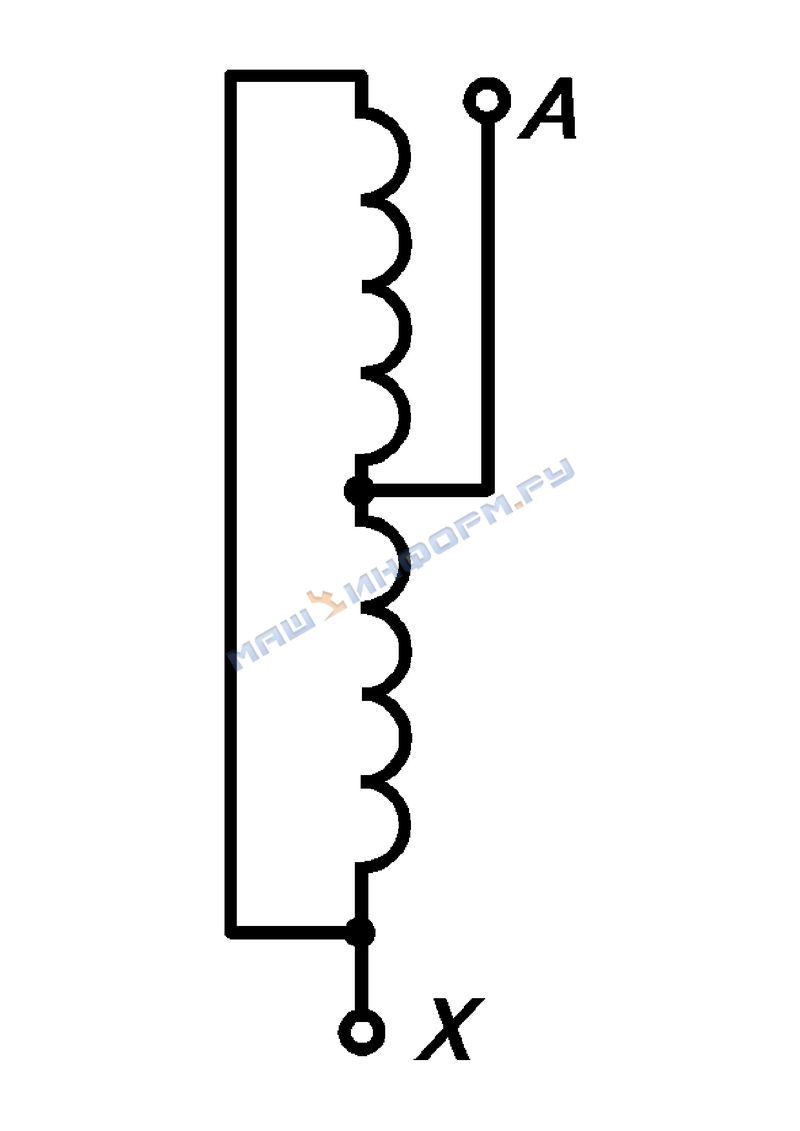

Электрическая схема реактора типа РОДЦ-110 000/750-У1
В комплект поставки входят: реактор и комплект эксплуатационной документации.
