Разрядник вентильный типа РВНЭ-0,5МНУ1
Общие сведения
Разрядник типа РВНЭ-0,5МНУ1 предназначен для защиты фильтрующего дросселя в схеме защиты крышевого электрооборудования электропоездов от грозовых перенапряжений и повышения надежности помехоподавления.
Структура условного обозначения
РВНЭ-0,5МНУ1:
РВ - разрядник вентильный;
Н - низковольтный;
Э - для электроподвижного состава;
0,5 - номинальное напряжение, кВ;
М - модернизированный;
Н - повышенной надежности и долговечности;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 50 до 50°С. Относительная влажность воздуха до 100% при температуре 25°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры разрядника в недопустимых пределах. Обладает вибропрочностью и виброустойчивостью в соответствии с группой М25 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12. 2.007.0-75. Разрядник соответствует ТУ 3414-007-00468683-94. ТУ 3414-007-00468683-94
Технические характеристики
Класс напряжения, кВ - 0,38 Номинальное напряжение, кВ - 0,5 Номинальный разрядный ток, кА - 1 Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ: не менее - 2,3* не более - 2,7* Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более - 4,3* Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс амплитудой 1000 А, кВ, не более - 2,5 Двадцатикратная (20 воздействий) токовая пропускная способность, А: при волне импульсного тока 16/40 мкс - 3000 при волне импульсного тока 8/20 мкс - 3000 Допустимое тяжение провода Н, не менее - 10 Масса, кг, не более - 0,3 Высота, мм, не более - 120 * Указанные нормы пробивного напряжения разрядника даны для температуры окружающего воздуха от 0 до 30°С. Гарантийный срок - 5 лет со дня ввода разрядника в эксплуатацию.
Конструкция и принцип действия
Разрядник состоит из единичного искрового промежутка и высоконелинейного резистора, изготовленного на основе окиси цинка. Единичный искровой промежуток, соединенный последовательно с резистором, сжат цилиндрической пружиной в герметичном пластмассовом корпусе. Герметизация разрядника осуществляется заливкой паза в корпусе клеем на основе эпоксидной смолы. Защитное действие разрядника обусловлено тем, что при появлении опасного для оборудования напряжения происходит пробой искрового промежутка разрядника, а протекающий через разрядник импульсный ток вследствие высокой нелинейности резистора не создает опасного для оборудования напряжения. Следующий за пробоем искрового промежутка ток, протекающий под действием напряжения промышленной частоты, так называемый сопровождающий ток, прерывается искровым промежутком при первом переходе через нулевое значение. Общий вид и габаритные размеры разрядника приведены на рисунке.

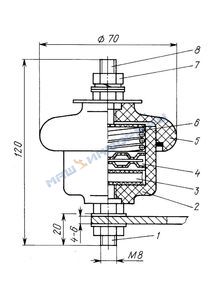

Общий вид и габаритные размеры разрядника типа РВНЭ-0,5МНУ1: 1 - нижний контактный вывод;
2 - корпус;
3 - резистор;
4 - искровой промежуток;
5 - крышка;
6 - пружина;
7 - гайка;
8 - верхний контактный вывод + В комплект поставки входят: разрядник, эксплуатационные документы: паспорт, техническое описание и инструкция по эксплуатации (1 экз. на партию, отправляемую в один адрес).
