Разъединители высокого напряжения типов РДЗ-110/1000НУХЛ1, РДЗ-2-СК-110/1000НУХЛ1, РДЗ-110Б/1000НУХЛ1, РДЗ-110/2000НУХЛ1, РДЗ-110Б/2000НУХЛ1, РДЗ-110/3150НУХЛ1, РДЗ-110Б/1250НУХЛ1
Общие сведения
Разъединители предназначены для включения и отключения обесточенных участков цепи, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей.
Структура условного обозначения
РДЗ-Х-СК-110Б/ХНХ1:
Р - разъединитель;
Д - двухколонковый;
З - наличие заземлителей;
Х - количество заземлителей (1; 2);
СК - исполнение для ступенчато-килевой установки (при обычном
исполнении индекс отсутствует);
110 - номинальное напряжение, кВ;
Б - усиленное исполнение по изоляции - категория Б по ГОСТ
9920-89 (при нормальном исполнении индекс отсутствует);
Х - номинальный ток, А (1000, 1250, 2000, 3150);
Н - повышенной надежности;
Х1 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150- 69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м или атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.). Температура окружающего воздуха от минус 60 до 40°С для исполнения УХЛ1 и от минус 10 до 45°С для исполнения Т1. Относительная влажность воздуха до 100% при температуре 25°С для исполнения УХЛ1 и 35°С для исполнения Т1. Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов соответствует атмосфере типа II по ГОСТ 15150-69. Требования техники безопасности по ГОСТ 12.2.007.3-75. Разъединители для внутригосударственных и экспортных поставок соответствуют требованиям ГОСТ 689-90 и ТУ 16-91 ИВЕЖ.674213.018 ТУ. ГОСТ 689-90;ТУ 16-91 ИВЕЖ.674213.018 ТУ
Технические характеристики
Технические данные разъединителей приведены в табл. 2.
Таблица 2
| Наименование параметра | Значение параметра для типоисполнений | ||||||||
| РДЗ-110/1000НУХЛ1 (ИВЕЖ.674214.005) | РДЗ-2-СК-110/1000НУХЛ1 (ИВЕЖ.674214.008) | РДЗ-110/2000НУХЛ1 (ИВЕЖ.674214.006) | РДЗ-110/3150НУХЛ1 (ИВЕЖ.674214.007) | РДЗ-110Б/1000НУХЛ1 (ИВЕЖ.674214.001) | РДЗ-110Б/1250НУХЛ1 (ИВЕЖ.674214.003) | РДЗ-110Б/2000НУХЛ1 (ИВЕЖ.674214.002) | |||
| Номинальное напряжение, кВ | 110 | ||||||||
| Номинальный ток, А | 1000 | 2000 | 3150 | 1000 | 1250 | 2000 | |||
| Ток электродинамической стойкости, кА | 63 | 80 | 100 | 63 | 80 | ||||
| Ток термической стойкости, кА | 25 | 31,5 | 40 | 25 | 31,5 | ||||
| Время протекания тока термической стойкости, с: | 3 1 | ||||||||
| Длина пути утечки внешней изоляции, см, не менее | 190 | 280 | |||||||
| Допустимая механическая нагрузка на выводы, Н, не менее | 800 | 1000 | 800 | 1000 | |||||
| Номинальная частота тока, Гц | 50 | 50; 60 | 50 | ||||||
| Масса разъединителя в однополюсном исполнении, кг: | 166 146 | 167 – | 182 160 | 186 164 | 182 162 | 188 166 | 198 176 | ||
Разъединители могут изготовляться в виде отдельных полюсов, с одним заземлителем со стороны ведущей колонки или двумя заземлителями (в зависимости от заказа). Полюс разъединителя выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя, изоляционных колонок, токоведущей системы и заземляющего устройства. Контактные ножи разъединителя 1000, 1250 А выполнены из двух медных параллельных шин, установленных на "ребро", один конец которых гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт. Контактные ножи разъединителей на 2000 и 3150 А состоят из двух контактных ножей на 1000 А. Контактные поверхности разъемного контакта 1250 и 3150 А имеют пластинчатое серебро. Заземляющее устройство разъединителя состоит из заземлителя и неподвижного контакта. При включении заземлителей заземляются отключенные участки цепи. Вращением изоляционных колонок осуществляются операции В и О. Разъединители должны поставляться для монтажа однополюсной (состоящей из одного ведущего полюса) или трехполюсной (состоящей из одного ведущего и двух ведомых полюсов) установок на горизонтальной плоскости. Разъединители РДЗ-2-СК-110/1000НУХЛ1 должны поставляться для монтажа трехполюсной ступенчато-килевой установки на горизонтальной плоскости; разъединители РДЗ-110/1000НУХЛ1 также для монтажа трехполюсной установки на вертикальной плоскости. Все трехполюсные установки должны управляться одним приводом, за исключением разъединителя РДЗ-110/1000НУХЛ1 для вертикальной установки, управляемого приводами ПВ-20У2. Типы приводов, применяемых для управления разъединителя, приведены в табл. 3.
Таблица 3
| Типоисполнение разъединителя | Тип привода |
| РДЗ-110/1000НУХЛ1; | ПР-2БУХЛ1; ПД-5У1 (ХЛ1); ПРГ-2БУХЛ1; ПДГ-5У1 (ХЛ1) |
| РДЗ-110Б/1250НТ1 | ПР-2БТ1; ПД-5Т1; ПРГ-2БТ1; ПДГ-5Т1 |
| РДЗ-2-СК-110/1000НУХЛ1 | ПР-2БУХЛ1; ПРГ-2БУХЛ1 |
| РДЗ-110/1000НУХЛ1 для вертикальной установки, умеренного климата, внутри помещения | ПР-2БУХЛ1; ПВ-20У2; ПРГ-2БУХЛ1 |

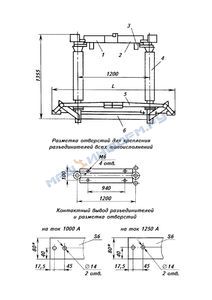

Общий вид, габаритные, установочные и присоединительные размеры разъединительного типа РДЗ на напряжение 110 кВ категорий А и Б, номинальный ток 1000 и 1250 А, исполнений УХЛ1, Т1: 1 - нож с ламелями;
2 - нож без ламелей;
3 - неподвижный контакт;
4 - изоляционная колодка;
5 - заземлитель;
6 - цоколь
Общий вид, габаритные, установочные и присоединительные размеры разъединительного типа РДЗ на напряжение 110 кВ категорий А и Б, номинальный ток 2000 и 3150 А, исполнение УХЛ1: 1-6 - по рис. 1 Ширина разъединителей всех типоисполнений в отключенном положении 946 мм, длина L с одним заземлителем 1710 мм, с двумя заземлителями 2010 мм.
В комплект поставки входят: разъединитель; привод; с каждым разъединителем за отдельную плату осуществляется поставка индивидуального комплекта ЗИП и соединительных элементов; паспорт, техническое описание и инструкция по эксплуатации - не менее 1 экз. на каждую партию изделий из 4 разъединителей. ЗАПАСНЫЕ ЧАСТИ Запасные части для разъединителей горизонтальной установки указаны в табл. 4, вертикальной установки - в табл. 5.
Таблица 4
| Наименование запасных частей | Обозначение конструкторского чертежа | Количество на разъединитель, шт. | ||||||||||||
| РДЗ-2-СК-110/1000НУХЛ1 | РДЗ-2-110/1000НУХЛ1 | РДЗ-1-110/1000НУХЛ1 | РДЗ-2-110/2000НУХЛ1 | РДЗ-1-110/2000НУХЛ1 | РДЗ-2-110/3150НУХЛ1 | РДЗ-1-110/3150НУХЛ1 | РДЗ-2-110Б/1000НУХЛ1 | РДЗ-1-110Б/1000НУХЛ1 | РДЗ-2-110Б/2000НУХЛ1 | РДЗ-1-110Б/2000НУХЛ1 | РДЗ-2-110Б/1250НТ1 | РДЗ-1-110Б/1250НТ1 | ||
| Пружина | ВИЛЕ.304581.003 | 2 | 2 | 1 | 4 | 4 | 4 | 4 | 2 | 1 | 4 | 4 | – | – |
| Пружина | ВИЛЕ.304581.005 | – | – | – | – | – | – | – | – | – | – | – | 2 | 2 |
| Ламель | ВИЛЕ.685175.040 | 4 | 2 | 1 | – | – | – | – | 2 | 1 | – | – | – | – |
| Ламель | ВИЛЕ.685175.008 | – | – | – | – | – | 4 | 2 | – | – | – | – | – | – |
| Ламель | ВИЛЕ.685175.008-01 | – | – | – | 4 | 2 | – | – | – | – | 4 | 2 | 4 | 2 |
| Пружина | ВИЛЕ.753513.001 (КЛ8.281.001) | 4 | 2 | 1 | 4 | 2 | 4 | 2 | 4 | 2 | 2 | 1 | 4 | 2 |
| Связь гибкая | ВИЛЕ.757481.005-01 | – | – | – | – | – | – | – | – | – | – | – | 2 | 2 |
| Связь гибкая | ВИЛЕ.757491.019 | – | – | – | – | – | 4 | 4 | 2 | 1 | – | – | – | – |
| ВИЛЕ.757491.019-01 | – | – | – | – | – | – | – | – | – | 2 | 1 | – | – | |
| ВИЛЕ.757491.019-02 | – | – | – | – | – | 2 | 1 | – | – | – | – | – | – | |
| Связь гибкая | ВИЛЕ.757481.016 | – | – | – | – | – | – | – | – | – | – | – | 2 | 1 |
| Связь гибкая | ВИЛЕ.757481.020 | 4 | 4 | 3 | – | – | – | – | 4 | 3 | – | – | – | – |
| ВИЛЕ.757481.020-01 | – | – | – | 6 | 5 | – | – | – | – | 6 | 5 | – | – | |
| ВИЛЕ.757481.020-03 | – | – | – | – | – | 2 | 1 | – | – | – | – | – | – | |
| Изолятор С4-48 ОПТ1 | – | – | – | – | – | – | – | – | – | – | – | – | 1 | 1 |
Таблица 5
| Наименование запасных частей | Обозначение конструкторского чертежа | Количество на разъединитель, шт. | |||
| РДЗ-2-110/1000НУХЛ1 с приводом ПВ-20У2 | РДЗ-1-110/1000НУХЛ1 с приводом ПВ-20У2 | РДЗ-2-110/1000НУХЛ1 с приводом ПР-90/180ЛП-У1 (ХЛ1) | РДЗ-1-110/1000НУХЛ1 с приводом ПР-90/180Л-У1(ХЛ1) | ||
| Пружина | ВИЛЕ.304581.003 | 2 | 2 | 2 | 2 |
| Ламель | ВИЛЕ.685175.040 | 4 | 4 | ||
| Пружина | ВИЛЕ.753513.001 (КЛ8.281.001) | 2 | 1 | 2 | 1 |
| Пружина | ВИЛЕ.753513.028 (КЛ8.281.029) | 4 | 2 | ||
| Связь гибкая (для главных ножей и заземлителей | ВИЛЕ.757481.020 | 2 | 2 | ||
