Разъединители трехполюсные серии РЛНД на напряжение 10 кВ
Общие сведения
Трехполюсные разъединители наружной установки типоисполнений РЛНД.1-10Б/400НУХЛ1, РЛНД.2-10Б/400НУХЛ1, РЛНД-10Б/315НТ1, РЛНД-10Б/630НТ1, РЛНД.1-10Б/315НТ1, РЛНД.1-10Б/630НТ1 предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных ножей заземления при их наличии.
Структура условного обозначения
РЛНД-Х-ХХ/ХХ:
Р - разъединитель;
Л - линейный;
Н - наружной установки;
Д - двухколонковый;
Х - количество заземлителей (1 или 2 при их наличии);
Х - номинальное напряжение, кВ;
Б - усиленное исполнение изоляции;
Х - номинальный ток, А (315; 400; 630);
Х1 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 40°С для исполнения УХЛ1, от минус 10 до 45°С для исполнения Т1. Относительная влажность воздуха до 100% при температуре 25°С. Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов соответствует атмосфере типа II по ГОСТ 15150-69. Требования техники безопасности по ГОСТ 12.2.007.3-75. Изоляция разъединителей соответствует категории Б по ГОСТ 9920-89 для класса напряжения 10 кВ. Разъединители соответствуют ГОСТ 689-90 и ТУ 16-91 ИВЕЖ.674212.003 ТУ. ГОСТ 689-90;ТУ 16-91 ИВЕЖ.674212.003 ТУ
Технические характеристики
Технические данные разъединителей приведены в табл. 2.
Таблица 2
| Наименование параметра | Значение параметра для типов | ||
| РЛНД-10Б/315НТ1 | РЛНД-10Б/630НТ1 | РЛНД-10Б/400НУХЛ1 | |
| Номинальное напряжение, кВ | 10 | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальный ток, А | 315 | 630 | 400 |
| Ток электродинамической стойкости, кА | 25 | 31,5 | 25 |
| Ток термической стойкости, кА | 10 | 12,5 | 10 |
| Время протекания тока термической стойкости, с: | 3 1 | ||
| Установленный ресурс по механической прочности, циклов ВО | 10 000 | ||
| Длина пути утечки внешней изоляции, см, не менее | 30 | ||
| Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более | 200 | ||
| Масса трехполюсного разъединителя, кг: | 30 39 – | 31 40 – | – 39 43 |
Разъединитель состоит из рамы, на которой смонтированы три полюса с общим механизмом управления. Каждый полюс состоит из поворотной изоляционной колонки, неподвижной изоляционной колонки, главных ножей и заземлителей в зависимости от исполнения. Поворот каждой изоляционной колонки на 90° осуществляется посредством рычага, приваренного к валу, который вставлен в опорный подшипник на раме. Рычаги поворотных колонок соединены междуполюсной тягой, которая обеспечивает одновременный поворот колонок всех трех полюсов при включении или отключении разъединителя. верхней части изоляционных колонок прикреплены главные ножи. Заземляющее устройство каждого полюса разъединителя состоит из заземлителя и неподвижного контакта. Заземлителями производится заземление отключенных участков цепи. Управление разъединителем осуществляется приводом. Управление разъединителями исполнения УХЛ1 с одним или двумя заземлителями осуществляется ручным приводом ПРНЗ-10УХЛ1 или ПРНЗ.2-10УХЛ1 соответственно; разъединителями исполнения Т1 - ПР-2Т1. Для поставок на экспорт, а также при указании в заказе требований к наличию электроблокировки и коммутирующих контактов внешних вспомогательных цепей (КСА) должны применяться приводы ПР-2 ТУ 16-520.249-83. Общий вид, габаритные, установочные и присоединительные размеры разъединителей приведены на рис. 1, разметка отверстий в контактных выводах разъединителей - на рис. 2.

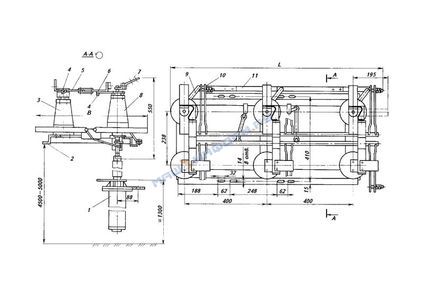

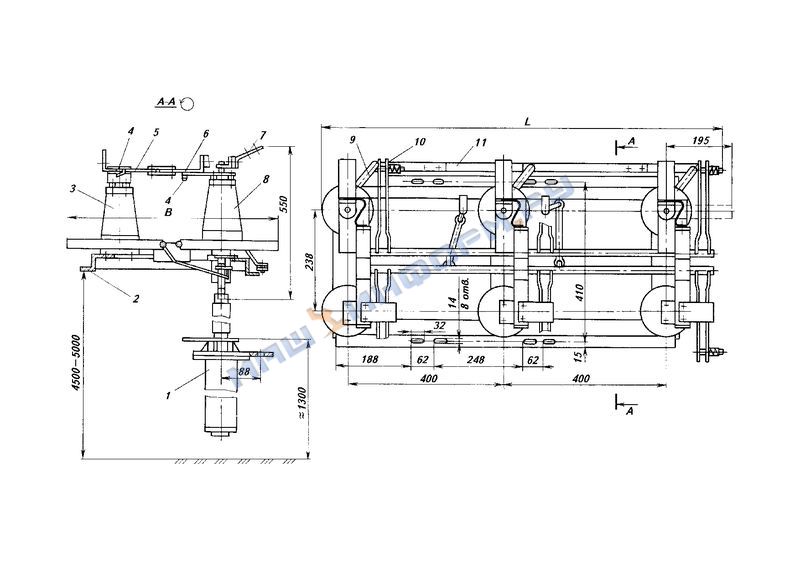

Общий вид, габаритные, установочные и присоединительные размеры разъединителей: 1 - привод;
2 - рама;
3 - неподвижная изоляционная колонка;
4 - неподвижный контакт;
5, 6 - главные ножи;
7 - контактный вывод;
8 - поворотная изоляционная колонка;
9 - рычаг;
10 - заземлитель;
11 - тяга
Разметка отверстий в контактных выводах разъединителей: а - на номинальный ток 315, 400 А;
б - на номинальный ток 630 А T Для каждого типоисполнения в комплект поставки входят: разъединитель; элементы соединения разъединителя с приводом в соответствии с разделом "Состав оборудования" технического описания и инструкции по эксплуатации (втулка); привод ПРНЗ-10УХЛ1, ПР-2БУХЛ1 или ПР-2БТ1; запасные части, указанные в табл. 3, 4; эксплуатационные документы: паспорт, техническое описание и инструкция по эксплуатации в количестве 1 экз. на партию до 10 разъединителей и приводов, отправляемых в один адрес, а для поставляемых на экспорт - в соответствии с заказом-нарядом.
- Разъединители классифицируются по количеству заземлителей и типу привода, с которыми поставляются (табл. 1).
