Разъединители типов РГ-126/1600 УХЛ1 и РГ-126II/1600 УХЛ1
Общие сведения
Разъединители предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, заземления отключенных участков при помощи заземлителей, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Структура условного обозначения
РГ.2-126II/1600 УХЛ1:
Р - разъединитель;
Г - горизонтально-поворотного типа;
2 - число заземлителей;
126 - наибольшее рабочее напряжение, кВ;
II - исполнение изоляции по ГОСТ 9920-89;
1600 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1 000 м. Температура окружающей среды от минус 60 до 40°С. Давление ветра при толщине корки льда 20 мм - 140 Па (1,1 мм рт. ст.). Давление ветра при отсутствии гололеда - 1000 Па (7,5 мм рт. ст.). Требования техники безопасности по ГОСТ 12.2.007.3-75. Разъединители соответствуют ТУ 3414-028-41586029-98. ТУ 3414-028-41586029-98
Технические характеристики
Номинальное напряжение, кВ - 110 Наибольшее рабочее напряжение, кВ - 126 Номинальный ток, А - 1 600 Ток электродинамической стойкости, кА - 100 Ток термической стойкости, кА - 40 Время протекания тока термической стойкости, с: для главных ножей - 3 для заземлителей - 1 Номинальная частота тока, Гц - 50 Испытательное одноминутное напряжение промышленной частоты, кВ: относительно земли и между полюсами - 230 между разомкнутыми контактами разъединителя - 265 Испытательное напряжение грозового импульса 1,2/50 мкс, кВ: относительно земли и между полюсами - 550 между разомкнутыми контактами разъединителя - 630 Минимальная длина пути утечки, см: РГ-126/1600 УХЛ1 - 246 РГ-126II/1600 УХЛ1 - 339,5 Допустимая механическая нагрузка на выводы, кН - 1 Гарантийный срок - 5 лет со дня ввода разъединителя в эксплуатацию.
Конструкция и принцип действия
Разъединители серии РГ-126/1600 УХЛ1 и РГ-126II/1600 УХЛ1 выполнены с повышенной электрической прочностью и улучшенными эксплуатационными свойствами. Присоединительные размеры новых разъединителей выбраны с учетом возможности установки их на существующие опорные конструкции разъединителей серии РДЗ-110. Управление разъединителями и заземлителями осуществляется отдельными одноваловыми приводами: двигательными ПДГ-9 УХЛ1 или ручными ПРГ-6 УХЛ1 в зависимости от заказа, которые устанавливаются на поставляемый в комплекте с разъединителями кронштейн. Приводы ПДГ-9 УХЛ1 и ПРГ-6 УХЛ1 комплектуются переключающими устройствами типа ПУ на базе герконов взамен коммутирующих устройств типа КСА, и модернизированной электромагнитной блокировкой типа ЗБ-1М с ключами магнитным КМ-1 и электромагнитным КЭЗ-1М. Контактные ножи выполнены из медных шин. Выводные контакты выполнены с переходными контактными роликами и герметично закрыты. Контактирующие поверхности разъемного и выводного контактов покрыты серебром. Изоляторы разъединителя выполнены из высокопрочного фарфора. Цоколь состоит из двух швеллеров с закрепленными к ним поворотными основаниями. Основания закреплены к швеллерам на шпильках с возможностью регулировки наклона основания. Заземлители выполнены из алюминиевых труб, к которым закреплены стержни (ламели) из бериллиевой бронзы, которые врубаются в пластинчатые контакты главных ножей при включении. Контур заземления замыкается через гибкий проводник, соединяющий вал заземлителей и цоколь ведущего полюса. Разъединители серии РГ-126 по сравнению с выпускаемыми до настоящего времени разъединителями серии РДЗ-110 имеют следующие преимущества: изоляция разъединителей выдерживает более высокое (550 кВ) испытательное напряжение грозового импульса относительно земли и между полюсами, поэтому могут эксплуатироваться и в высокогорных районах;
контакты главных ножей и заземлителей выполнены с использованием контактных стержней из бериллиевой бронзы, что позволило отказаться от пружин и не требует регулирования контактного нажатия в эксплуатации в течение всего срока службы;
выводные контакты - скользящего типа (вместо гибких связей) с вращением на закрытых шарикоподшипниках качения с заложенной в них долговременной смазкой на весь срок службы и с герметичным уплотнением подшипников и контактов;
в основаниях поворотных колонок установлены закрытые шарикоподшипники с заложенной в них долговременной смазкой и не требующие дополнительной смазки в течение всего срока службы;
шарниры тяг и валов имеют полимерное покрытие с низким коэффициентом трения и не требуют обслуживания;
увеличена жесткость цоколя;
предусмотрена возможность бесступенчатой регулировки наклона поворотных оснований с изоляторами для установки захода главных ножей в разъемном контакте;
малые моменты на рукоятках приводов при оперировании (в 1,5-2 раза меньше, чем в РДЗ-110) и стабильные в течение всего срока службы;
все части разъединителя имеют стойкие антикоррозийные покрытия (в том числе горячее цинкование, полимерное покрытие);
контактная система изготовлена из меди с покрытием серебром и оловом. Габаритные размеры разъединителей приведены на рисунке.

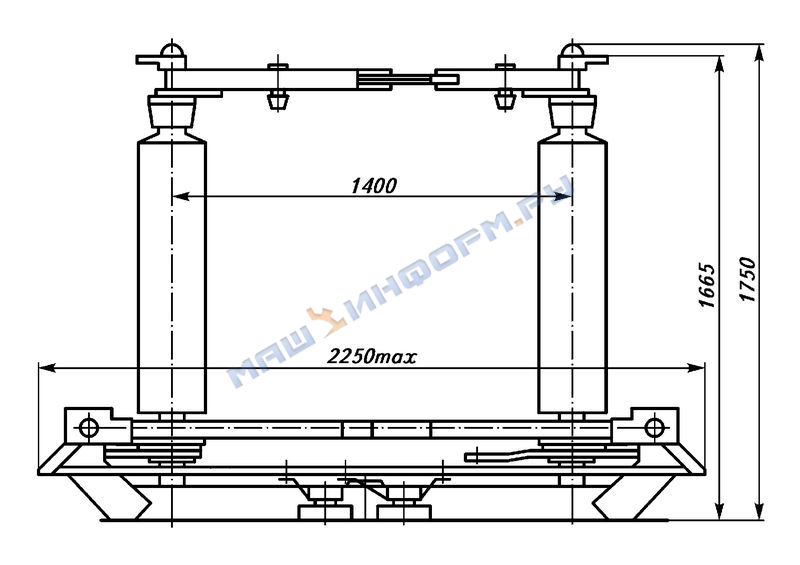

Габаритные размеры разъединителей типов РГ-126/1600 УХЛ1 и РГ-126II/1600 УХЛ1
В комплект поставки входят: полюса разъединителей, приводы, кронштейны приводов и элементы их крепления, соединительные элементы полюсов разъединителей между собой и приводами, съемные рукоятки ручного управления разъединителями и заземлителями согласно техническим условиям на приводы, запасные части по согласованному с заказчиком, паспорт разъединителя, руководство по эксплуатации.
