Разъединители типа РДЗ-35
Общие сведения
Разъединители типа РДЗ-35 предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков при помощи заземлителей.
Структура условного обозначения
Структура условного обозначения разъединителя РДЗ-Х-35Б/Х УХЛ1:
Р - разъединитель;
Д - двухколонковый;
З - наличие заземлителя;
Х - количество заземлителей;
35 - номинальное напряжение, кВ;
Б - усиленное исполнение изоляции;
Х - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. Конкретное количество заземлителей (1 или 2) указывается в условномобозначении разъединителей только при необходимости (например, приформулировании заказа). В остальных случаях индекс не ставится. Структура условного обозначения привода ПРНЗ-Х УХЛ1:
П - привод;
Р - ручной;
Н - наружной установки;
З - наличие вала заземления;
Х - количество заземлителей;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. R Высота над уровнем моря до 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Окружающая среда взрывобезопасна, наличие коррозийно-активных агентов соответствует типу атмосферы II по ГОСТ 15150-69. Разъединители и приводы должны соответствовать группе условий эксплуатации М2 по ГОСТ 17516.1-90. Степень защиты приводов от пыли и дождя IР53 согласно ГОСТ 14254-96. Температура нагрева частей разъединителя при длительном прохождении номинального тока не должна превышать значений, указанных в ГОСТ 8024-90 (не более 50°С). Разъединители и приводы климатического исполнения УХЛ в условиях обледенения и ветра со скоростью до 15 м/с допускают операции ВО при толщине льда до 20 мм. При отсутствии обледенения разъединители допускают операции ВО при ветре со скоростью до 40 м/с. Отключение разъединителей приводом в условиях обледенения должно обеспечиваться путем ручного (в случае необходимости многоразового) ускоренного оперирования приводом. Контактные выводы разъединителей должы соответствовать требованиям ГОСТ 21242-75. Типы приводов, которые используются для управления разъединителями, приведены в табл. 1.
Таблица 1
| Типоисполнение разъединителя | Типоисполнение привода |
| РД-35/1000 УХЛ1 | ПР УХЛ1 |
| РДЗ.1-35/1000 УХЛ1 | ПРЗ УХЛ1 |
| РДЗ.2-35/1000 УХЛ1 | ПРЗ.2 УХЛ1 |
У ГОСТ 689-90;ТУ У 343563759-019-94;РДЛ 00.00.00.00;РДЛ 00.00.00.00-03;
РДЛ 00.00.00.00-01;РДЛ 00.00.00.00-04;РДЛ 00.00.00.00-02;
РДЛ 00.00.00.00-05
Номинальное напряжение, кВ - 35 Наибольшее рабочее напряжение, кВ - 40,5 Номинальный ток, А - 1000 Ток электродинамической стойкости, кА - 63 Ток термической стойкости, кА - 25 Время протекания тока термической стойкости, с: для главных ножей - 3 для ножей заземлителей - 1 Электрическое сопротивление главной цепи, мкОм - 120 Масса, кг - 50,5-62 Гарантийный срок - 1 год со дня ввода разъединителя в эксплуатацию. ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Средняя наработка на отказ, циклов ВО, не менее - 2000
Механический ресурс разъединителей и приводов, циклов ВО, не менее - 10000
Средний ресурс до капитального ремонта, не менее - 10
Разъединитель выполнен в виде двухколонкового аппарата с поворотом главных ножей в горизонтальной плоскости и имеет трехполюсный вариант установки. Разъединитель, к которому присоединяется привод, называется ведущим, а который присоединяется к ведущему, называется ведомым. Соединение ведущего разъединителя с приводом и с ведомым разъединителем выполняется с помощью дополнительных деталей по месту монтажа. Каждый разъединитель состоит из цоколя, изоляционных ведущей и ведомой колонок, токоведущей системы и рабочего заземляющего контура. Габаритные, установочные и присоединительные размеры разъединителя с приводом приведены на рис. 1.
Габаритные, установочные и присоединительные размеры разъединителя РДЗ-35 с приводом ПРНЗ-35 Габаритные и установочные размеры разъединителя в трехфазном исполнении приведены на рис. 2.

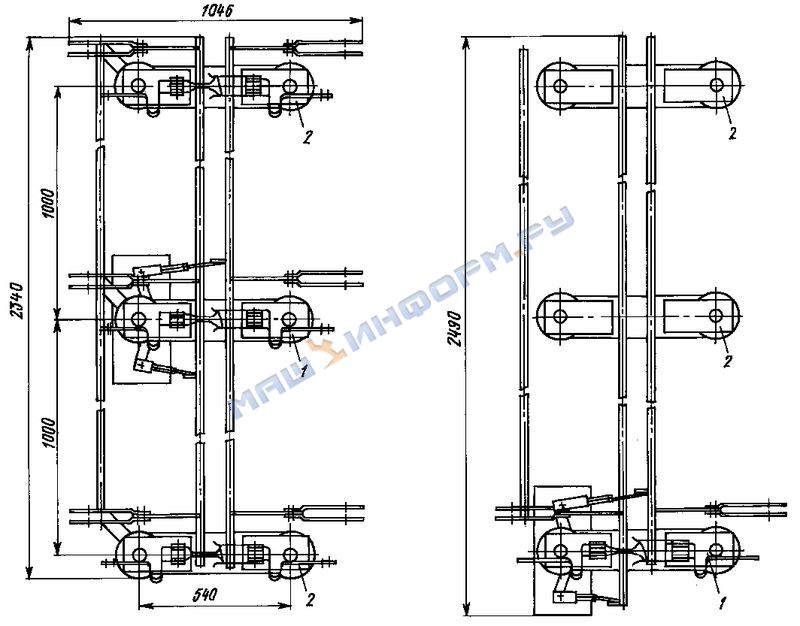

Габаритные и установочные размеры разъединителя РДЗ-35 в трехфазном исполнении: 1 - ведущий полюс; 2 - ведомый полюс Привод разъединителя состоит из трех отдельных механизмов приводов, которые крепятся на несущем уголке. Привод состоит из механизма управления разъединителем и механизмов заземления ведущей и ведомой колонок. В зависимости от заказа привод может иметь исполнения: с механизмом управления разъединителем; с механизмами управления разъединителем и заземлением ведущей колонки; с механизмами управления разъединителем и заземлением ведущей и ведомой колонок. Каждый привод оборудован механической и электрической блокировкой, которые предусматривают невозможность включения разъединителя при включенных заземлителях. В верхней части привода, на кронштейне, на посадочной втулке установлен рычаг с валом. На этом же кронштейне устанавливается стержень, подпружиненный пружиной, который верхним концом входит в отверстие рычага и фиксирует включенное и отключенное положение привода. На кронштейне нанесена стрелка, которая указывает, в каком положении находятся механизмы приводов. Габаритные, установочные и присоединительные размеры привода приведены на рис. 3.
Габаритные, установочные и присоединительные размеры привода
В комплект поставки входят: разъединитель с приводом; комплект запасных частей согласно РДЛ 00.00.00.0031 за отдельную плату;
эксплуатационная документация: паспорт, техническое описание и инструкция по эксплуатации в количестве 1 экз. на партию разъединителей, которые отправляются в один адрес, но не менее 1 экз. на каждые пять разъединителей и приводов к ним (большее количество "Технических описаний и инструкций по эксплуатации" поставляется только за отдельную плату); ведомость ЗИП. Примечание. Трубы и другие вспомогательные материалы, необходимые для соединений полюсов между собой и с приводом, в комплект поставки не входят. Их заявляют и обеспечивают заказчики на основании заказной спецификации проектной организации, которая осуществляет привязку изделия на промышленных площадях заказчика.
