Разъединители типа РДЗ-110
Общие сведения
Разъединители РДЗ на напряжение 110 кВ предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков с помощью заземлителей.
Структура условного обозначения
Структура условного обозначения разъединителя РДЗ-Х-Х-110-Х/1000 УХЛ1:
Р - разъединитель;
Д - двухколонковый;
З - наличие заземлителей;
Х - количество заземлителей на полюс (1 или 2);
Х - наличие и тип привода;
110 - номинальное напряжение, кВ;
Х - усиленное исполнение изоляции (Б);
1000 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. Конкретное количество заземлителей (1 или 2) указывается в условномобозначении разъединителей только при необходимости (например, приформулировании заказа). В остальных случаях индекс не ставится. Структура условного обозначения типоисполнения приводов с ручным управлением ПРЗ-Х УХЛ1:
П - привод;
Р - ручной;
З - наличие заземления;
Х - количество валов заземления (1 или 2);
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. Структура условного обозначения типоисполнения приводов с двигательным исполнением ПДХ-5 Х1:
П - привод;
Д - двигательный;
Х - количество валов заземления (1 или 2);
5 - модификация;
Х1 - климатическое исполнение (У, ХЛ) и категория размещения
(1) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря до 1000 м. Температура окружающего воздуха от минус 60 до 45°С. Скорость ветра до 40 м/с при отсутствии гололеда и до 15 м/с в условиях гололеда при толщине льда до 10 мм. Окружающая среда взрывобезопасная, наличие коррозийно-активных агентов соответствует типу атмосферы II по ГОСТ 15150-69. В процессе монтажа и эксплуатации разъединителей должны соблюдаться требования "Технического описания и инструкции по монтажу и эксплуатации" НКАИ 674214.002 ТО. Разъединители подлежат периодическому техническому обслуживанию (ТО), что включает в себя: осмотр изоляторов; осмотр контактов и контактных соединений разъединителя и привода; осмотр всего покрытия;
контроль смазки. Частота ТО определяется потребителем в зависимости от атмосферных условий, интенсивности загрязнения, частоты операций и т.п. Минимальная частота ТО - один раз в год. После возникновения экстремальных условий работы, например, после прохождения токов короткого замыкания, разъединители подлежат внеочередным ТО (ТО в особых условиях). Разъединители соответствуют ТУ У3.09-00213434.001-94. ТУ У 3.09-00213434.001-94
Технические характеристики
Основные технические данные разъединителей приведены в табл. 1.
При расстоянии между полюсами 2000 мм разъединители способны включать и выключать зарядные токи воздушных и кабельных линий, систем шин и присоединений до 1,5 А, токи холостого хода трансформаторов до 4 А. Запас механической прочности изоляторов колонок должен быть не менее 2,5 кН. Допустимая механическая нагрузка на выводы должна быть не менее 800 Н. Основания поворотных колонок разъединителей должны быть защищены от попадания воды. Механические показатели ВО соответствуют ГОСТ 12.2.007.3-75.Разъединитель, выполненный в виде двухколонкового аппарата с поворотом главных ножей в горизонтальной плоскости, имеет трехполюсный и однополюсный варианты установки. Габаритные, установочные и присоединительные размеры разъединителя приведены на рис. 1.

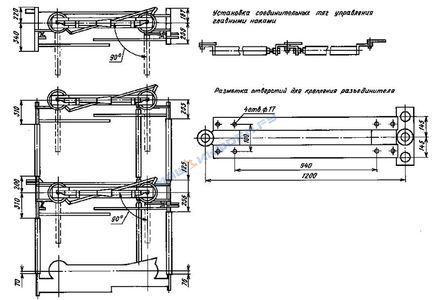

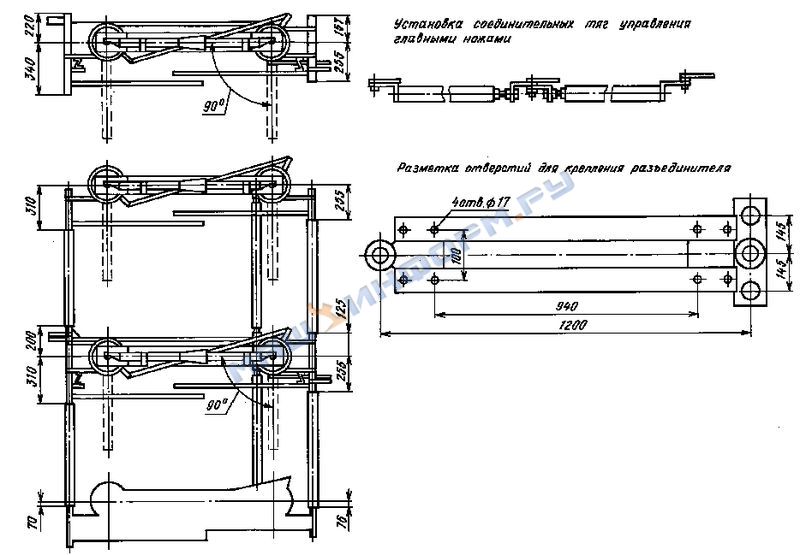

Габаритные, установочные и присоединительные размеры разъединителя однополюсного и трехполюсного Разъединитель, к которому присоединяется привод, называется ведущим. Разъединитель, который присоединяется к ведущему, называется ведомым. Соединение ведущего разъединителя с приводом и с ведомым разъединителем выполняется с помощью комплектующих деталей на месте монтажа. Каждый разъединитель состоит из цоколя, изоляционных ведущих и ведомой колонок, токоведущей системы и рабочего заземляющего контура. Цоколь разъединителя состоит из двух швеллеров, к которым присоединяются две основы. Внутри основы запрессованы втулки, в них поворачиваются валы с приваренными к ним сверху рычагами, на которые крепятся изоляторы. Рычаги ведущей и ведомой колонок разъединителя соединены между собой регулирующей тягой и поворачиваются вместе с изоляционными колонками на угол 90°. Смена длины тяги регулируется относительно положения головных ножей. основе поворотных колонок крепятся кронштейны, в которых устанавливаются валы ножей заземления. На одном из швеллеров цоколя ставится болт заземления М12x40, рядом с которым нанесен знак заземления. Для крепления разъединителя к опорной металлоконструкции используют 4 болта М12x110, которые проходят сквозь отверстия в нижних полках швеллеров. Изоляция разъединителя состоит из двух изоляционных колонок. Изоляционная колонка состоит из изолятора СЧ-4501 УХЛ1 для разъединителя категории А и изолятора СЧ-48011 УХЛ1 для разъединителя категории Б. Изоляционные колонки должны быть вертикальными и одинаковыми по высоте, что достигается подбором изоляторов и установкой прокладок между фланцами изоляторов и пластинами рычагов при сборке разъединителя или при его монтаже. На верхних фланцах изоляторов поворотных колонок устанавливается токоведущая часть, выполненная в виде двух контактных ножей. Приемный контакт состоит из медной шины, гибкой связи и пластинчатой пружины. Медная шина выполнена в виде ламелей с отгибами, которые подпружинены пластинчатой пружиной. Входной контакт состоит из медной шины, гибкой связи и контактного вывода, которые крепятся на основании. Шина имеет цилиндрическую контактную поверхность. Контактный вывод имеет 2 отверстия для подключения подводящих проводов. Разъемный контакт головного токоведущего контура защищен от гололедицы кожухами. Заземляющий контур разъединителя состоит из заземляющего ножа, контакта заземляющего контура и гибкой связи. Заземляющий нож выполнен из пластины, приваренной его к валу, установленному в кронштейне и на цоколе разъединителя. К пластине крепится ламельный контакт. При включении ламельный контакт заземляющего ножа входит в контакт заземляющего контура, закрепленного на главном контактном ноже. Вал заземляющего ножа ведущего разъединителя через гибкую связь соединен с кронштейном на цоколе разъединителя. На кронштейне делаются отверстия для подсоединения заземляющей шины. Габаритные, установочные и присоединительные размеры разъединителя РДЗ-110 с приводом приведены на рис. 2.

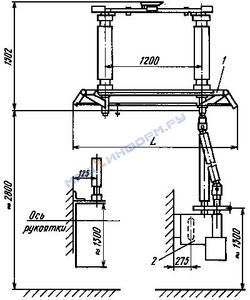

Габаритные, установочные, присоединительные размеры и масса разъединителя с приводом: 1 - место для соединения заземляющей шины; 2 - место установки блока управления привода ПД-5 У1 (ХЛ1) (определяется заказчиком) Привод разъединителя состоит из трех отдельных механизмов приводов, которые крепятся на несущем уголке, механизма управления разъединителем и механизмов заземления ведущей и ведомой колонок. Каждый привод оборудован механической и электрической блокировкой, которая предусматривает невозможность включения заземлителя при включенном разъединителе и невозможность включения разъединителя при включенных заземлителях. Привод имеет сигнализацию о положении разъединителя и ножей заземлителей. Габаритные, установочные и присоединительные размеры привода приведены на рис. 3.

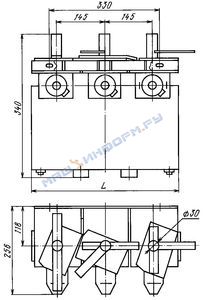

Габаритные, установочные и присоединительные размеры привода Для включения или отключения разъединителя необходимо провести следующие операции: снять крышку; установить в блок-замок ключ (при этом ось блок-замка должна освободить стержень); надеть трубу на рычаг и протянуть вниз кольцо (при этом стержень освободит рычаг);
начать проводить операцию включения или отключения разъединителя, удерживая стержень на изначальном ходе рычага; включение проводить по часовой стрелке, в конечном положении стержень зафиксирует рычаг;
вытянуть ключ, при этом ось под действием пружины в блок-замке зафиксирует стержень; снять трубу с рычага и установить на блок-замке крышку. Операции включения или отключения заземлителей проводится аналогично. Разъединители комплектуются приводами согласно табл. 2, комплект запасных частей - в соответствии с табл. 3.
В комплект поставки входят: паспорт на каждый разъединитель;
техническое описание и инструкция по эксплуатации; ведомость ЗИП;
рычаг ручного управления - 1 шт. на 4 привода, на партию, меньше 4 приводов - также 1 шт. для двигательных приводов; рычаг для заземлителей - 1 шт. на 3 привода, на партию меньше 3 приводов - также 1 шт.; ключ - 1 шт., на комплект подстанции - 2 шт. Товаросопроводительная документация поставляется в количестве, указанном в наряде-заказе. Перечисленные в табл. 3 запасные части указаны для информации потребителя и могут быть поставлены заводом за отдельную оплату.
