Разъединители РДЗ на напряжение 110-150 кВ с приводом ПР(3)
Общие сведения
Разъединители наружной установки РД(З) на напряжение 110-150 кВ с ручным приводом ПР(З) предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения.
Структура условного обозначения
Структура условного обозначения разъединителя РД(З)Х-Х-П/Х У1:
РД - разъединитель двухколонковый;
З - наличие заземлителей;
Х - количество заземлителей;
Х - номинальное напряжение, кВ;
П - конструктивный вариант исполнения;
Х - номинальный ток, А;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. Структура условного обозначения привода ПР(З)-Х У1:
ПР - привод ручной;
З - наличие валов заземлителей;
Х - количество валов заземлителей;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Верхнее рабочее значение температуры окружающей среды 50°С. Нижнее рабочее значение температуры окружающей среды минус 45°С. Разъединители с приводом соответствуют ТУ Украины ТУ У 05755559.009-96, требования техники безопасности по ГОСТ 689-90 Е, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75. Разъединители изготовляются для внутригосударственных и экспортных поставок. ТУ У 05755559.009-96
Технические характеристики
Основные технические данные разъединителей приведены в таблице.
Таблица
| Параметр | Значение параметра | |
| РД(З)-110 | РД(З)-150 | |
| Номинальное напряжение, кВ | 110 | 150 |
| Наибольшее рабочее напряжение, кВ | 126 | 170 |
| Номинальный ток, А | 1000 | 1250 |
| Ток электродинамической стойкости, кА | 80 | 100 |
| Ток термической стойкости, кА | 31,5 | 40 |
| Время протекания тока термической стойкости, с: | 3 1 | |
| Частота, Гц | 50 | |
Средняя наработка на отказ, циклов ВО, не менее - 2000
Механический ресурс, циклов ВО, не менее - 10000
Срок службы до первого среднего ремонта при условии невыработки мехресурса, лет, не менее - 10
Средний срок службы, лет - 25
Разъединители выполнены в виде двухколонкового аппарата с поворотом главных ножей в горизонтальной плоскости и имеют однополюсный и трехполюсный варианты установки. Однополюсный разъединитель состоит из одного ведущего полюса и привода, трехполюсный - из одного ведущего полюса, двух ведомых полюсов и привода. Полюс разъединителя, к которому подсоединяется привод, называется ведущим. Полюс разъединителя, который присоединяется к ведущему, называется ведомым. Соединение ведущего полюса разъединителя с приводом и с ведомым полюсом осуществляется с помощью комплектующих деталей на месте монтажа. Разъединитель состоит из основания, изолирующих ведущей и ведомой колонок, токоведущей системы и рабочего заземляющего контура. Габаритные, установочные и присоединительные размеры однополюсного разъединителя на 110 кВ приведены на рис. 1, на 150 кВ - рис. 2, трехполюсного - на рис. 3.

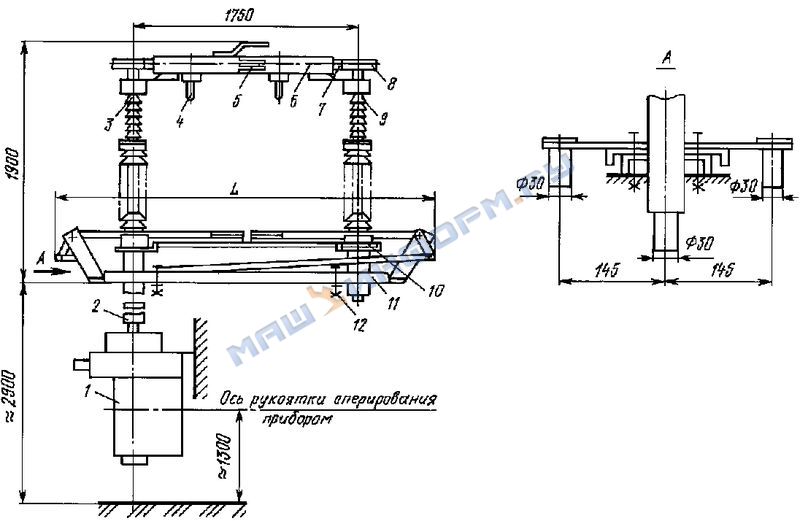

Таблица к рис. 1
| Типоисполнение разъединителя | L, мм | Количество заземлителей | Масса, кг |
| РД-110/1000 У1 | 1520 | – | 500 |
| РДЗ.1-110/1000 У1 | 1840 | 1 | 579 |
| РДЗ.2-110/1000 У1 | 2160 | 2 | 661 |
| РД-110 П/1000 У1 | 1520 | – | 536 |
| РДЗ.1-110 П/1000 У1 | 1840 | 1 | 615 |
| РДЗ.2-110 П/1000 У1 | 2160 | 2 | 700 |
10 - прокладка; 11 - основание; 12 - установочные болты

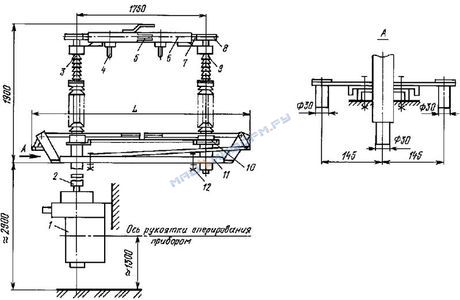

Таблица к рис. 2
| Типоисполнение разъединителя | L, мм | Масса, кг |
| РД-150/1250 У1 | 2070 | 639 |
| РДЗ.1-150/1250 У1 | 2390 | 713 |
| РДЗ.2-150/1250 У1 | 2710 | 820 |

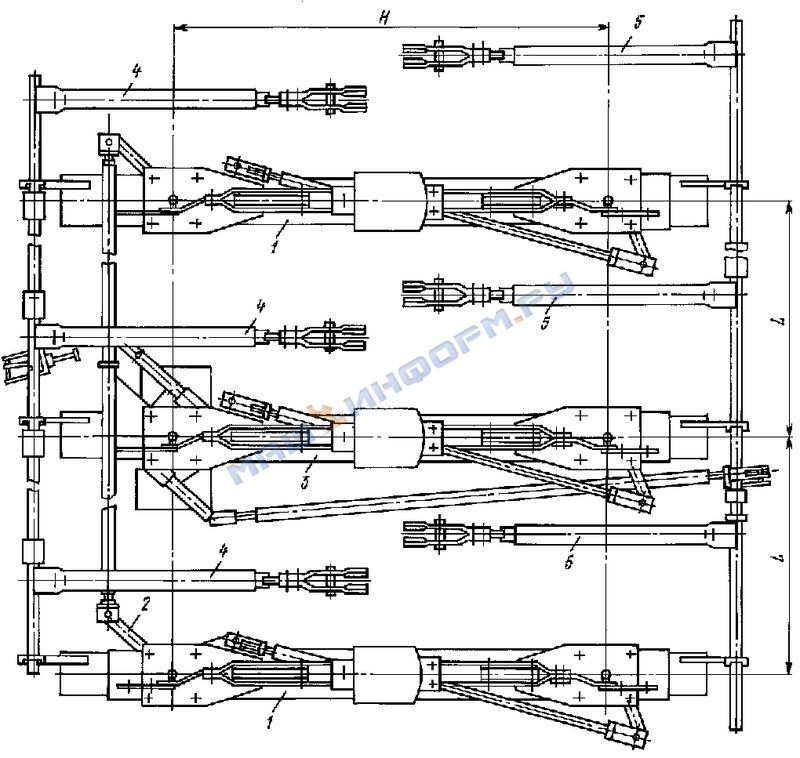

Таблица к рис. 3
| Типоисполнение разъединителя | L, мм | Н, мм |
| РД(З)-110 | 1900–2000 | 1200 |
| РД(З)-150 | 2500 mах | 1750 |
В комплект поставки входят: разъединитель, привод, паспорт, техническое описание и инструкция по эксплуатации (1 экз. на партию), комплект монтажных частей, комплект ЗИП.
