Разъединители двухполюсные серии РЛНД на напряжение 10 кВ
Общие сведения
Разъединители наружной установки двухполюсные серии РЛНД на напряжение 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключенных участков при помощи стационарных заземляющих ножей, составляющих единое целое с разъединителем.
Структура условного обозначения
РЛНД.1-2-10 11/400 У1:
Р - разъединитель;
Л - линейный;
Н - наружной установки;
Д - двухколонковый;
1 - число заземлителей;
2 - число полюсов;
10 - номинальное напряжение, кВ;
11 - степень загрязнения по ГОСТ 9920-89;
400 - номинальный ток, А;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Скорость ветра при гололеде не более 15 м/с. Скорость ветра при отсутствии гололеда не более 40 м/с. Толщина корки льда до 10 мм. Требования безопасности по ГОСТ 12.2.007.3-75. Разъединители соответствуют требованиям ГОСТ 689-90 и ТУ 16-92 ВИЕЛ.674212.001 ТУ. ГОСТ 689-90;ТУ 16-92 ВИЕЛ.674212.001 ТУ
Технические характеристики
Номинальное напряжение, кВ - 10 Наибольшее рабочее напряжение, кВ - 12 Номинальный ток, А - 400 Ток электродинамической стойкости, кА - 25 Ток термической стойкости, кА - 10 Время протекания тока термической стойкости, с: для главных ножей - 3 для ножей заземления - 1 Установленный ресурс по механической прочности, циклы ВО - 10000 Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, с и гололеда, Н, не более - 200 Масса, кг, не более - 26 Гарантийный срок - 2 года со дня ввода разъединителя в эксплуатацию.
Конструкция и принцип действия
Разъединитель состоит из рамы, на которой смонтированы два полюса с общим механизмом управления. Рама имеет сварную конструкцию, к которой крепятся подвижные и неподвижные колонки изоляторов с токоведущей системой и заземляющими ножами. Токоведущая система выполнена в виде двух контактных ножей. Каждый нож состоит из двух параллельно расположенных медных шин, между которыми устанавливается медная пластина. Для обеспечения надежного контакта медная пластина соединена с выводом разъединителя при помощи гибких связей из ленточной меди. Заземляющие ножи изготовлены из стали и приварены к валу заземления. Контактные поверхности ножей заземления армированы медными накладками. разъединителю поставляется ручной привод, на котором предусмотрена возможность установки двух блок-замков. Привод имеет два вала для управления главными и заземляющими ножами. Разъединитель имеет блокировочную систему, которая не позволяет включение главных ножей при включенных заземляющих ножах. Габаритные, установочные и присоединительные размеры разъединителя приведены на рис. 1. Соединение привода с разъединителем приведено на рис. 2.

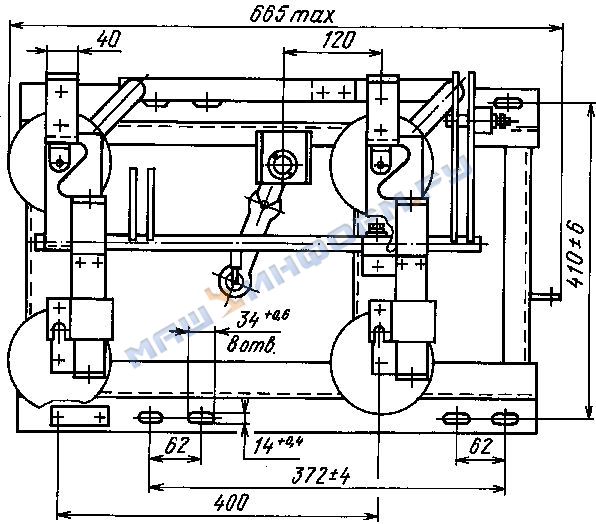

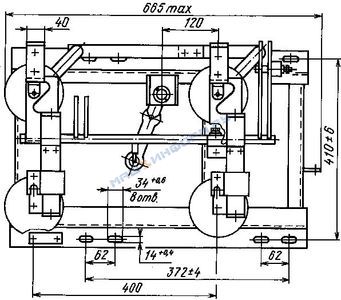

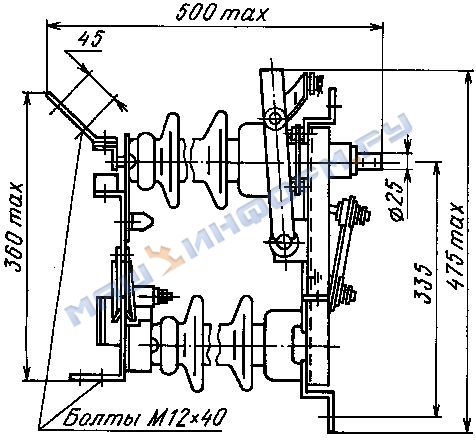

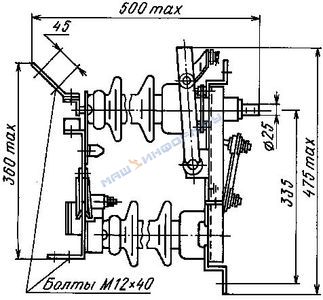

Габаритные, установочные и присоединительные размеры разъединителя РЛНД.1-2-10 П/400 У1
Соединение привода с двухполюсным разъединителем: 1 - соединительная штанга; 2 - трубка; 3 - вал главных ножей разъединителя; 4 - вал заземляющих ножей разъединителя; 5 - ось;
6 - привод ОСОБЕННОСТИ МОНТАЖА И ЭКСПЛУАТАЦИИ Монтаж и регулирование разъединителя должны проводиться при полностью обесточенном участке цепи высокого напряжения. Ручной привод монтируется на высоте 1,2 - 1,5 м от уровня земли непосредственно к опоре. Привод должен присоединяться к разъединителю через поворотный изолятор. Оси поворотного изолятора и заземляющих ножей должны совпадать с осями валов привода. После монтажа следует смазывать поверхности разъемных и шарнирных соединений тонким слоем незамерзающего смазочного материала. Перед вводом разъединителя в эксплуатацию необходимо выполнить все указания по регулированию, указанные в руководстве по эксплуатации на разъединитель. В комплект поставки входят: разъединитель с приводом, руководство по эксплуатации, паспорт, ЗИП.
