Разъединитель типа РЛНД-10/400 УХЛ1 с приводом ПР-01-1 УХЛ1
Общие сведения
Разъединитель типа РЛНД-10/400 УХЛ1 предназначен для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи заземлителей.
Структура условного обозначения
разъединителя РЛНД-1-10-Х-400 УХЛ1:
Р - разъединитель;
Л - линейный;
Н - наружной установки;
Д - двухколонковый;
1 - количество заземлителей;
10 - номинальное напряжение, кВ;
Х - исполнение изоляции по ГОСТ 9920-89;
400 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. привода ПР-01-1 УХЛ1:
ПР - привод ручной;
01 - конструктивное исполнение;
1 - модификация;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 40°С. Окружающая среда - промышленная атмосфера тип II по ГОСТ 15150-69. Скорость ветра при отсутствии гололеда до 36 м/с. Скорость ветра при гололеде 15 м/с. Степень загрязнения изоляции II и IV по ГОСТ 9920-89. Толщина корки льда до 20 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Разъединитель соответствует ТУ 3414-002-00110473-94. ТУ 3414-002-00110473-94
Технические характеристики
Номинальное напряжение, кВ - 10 Наибольшее рабочее напряжение, кВ - 12 Номинальный ток, А - 400 Ток термической стойкости, кА - 10 Ток электродинамической стойкости, кА - 25 Время короткого замыкания, с: для главных ножей - 3 для заземлителя - 1 Длина пути утечки внешней изоляции, см, не менее, для изоляторов: СЧ-80-II УХЛ1, ИСП-0,8/10-II УХЛ1 - 30 ИСП-0,8/10-IV УХЛ - 45 Масса, кг, не более - 40 Гарантийный срок - 5 лет со дня ввода разъединителя в эксплуатацию.
Конструкция и принцип действия
Разъединитель представляет собой трехполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки с разворотом главных ножей в горизонтальной плоскости. Рама разъединителя и корпус привода имеют двойное покрытие. Поворотная колонка разъединителя устанавливается на подшипнике скольжения, что обеспечивает свободный поворот колонок на 90°. Подшипник и разъемный контакт неподвижной колонки защищены от попадания влаги планкой и козырьком. Контактное нажатие в разъемном контакте обеспечивается плоскими пружинами. Контакт подвижной колонки соединен с контактным выводом посредством гибкой связи. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок-замка. Общий вид, габаритные, установочные и присоединительные размеры разъединителя приведены на рис. 1, разъединителя с приводом на рис. 2, привода на рис. 3.
Общий вид, габаритные, установочные и присоединительные размеры разъединителя: 1 - заземлитель;
2 - вал заземлителя;
3 - уголок;
4 - швеллер;
5 - рычаг;
6 - тяги;
7 - болт заземления
Таблица к рис. 2
| Типоисполнение разъединителя | H, мм | Типоисполнение изоляторов |
| РЛНД-1-10-II-400 УХЛ1 | 365 | СЧ-80-II УХЛ1 |
| РЛНД-1-10-II-400 УХЛ1 | 365 | ИСП-0,8/10-II УХЛ1 |
| РЛНД-1-10-IV-400 УХЛ1 | 455 | ИСП-0,8/10-II УХЛ1 |

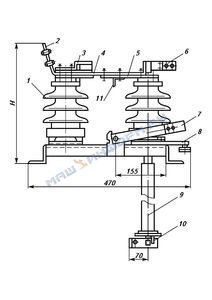

2, 6 - контактные выводы;
3 - козырек;
4 - контактный нож;
5, 12 - разъемные контакты;
7 - заземлитель;
8 - рычаг;
9 - труба;
10 - блок-замок;
11 - контакт заземлителя Примечание. Труба в поставку завода не входит.
Общий вид, габаритные и установочные размеры привода: 1 - корпус;
2 - плоская шайба;
3 - шплинг;
4 - втулка;
5, 8 - диски управления главными ножами;
6, 7 - диски
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт, ведомость ЗИП.
