Разъединитель типа РДЗ-35/1000 УХЛ1 С приводом ПР УХЛ1
Общие сведения
Разъединитель типа РДЗ предназначен для включения и отключения обесточенных участков цепи высокого напряжения 35 кВ промышленной частоты тока 50 Гц, а также заземления отключенных участков при помощи заземляющих ножей.
Структура условного обозначения
разъединителя РДЗХ-35Х/1000 УХЛ1:
Р - разъединитель;
Д - двухколонковый;
З - наличие заземляющих ножей;
Х - количество заземлителей на полюс (1Л - один слева;
1П - один справа; 2 - два);
35 - номинальное напряжение, кВ;
Х - вид изоляции по ГОСТ 9920-89 (II; IV);
1000 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69. привода ПР-Х-Х УХЛ1:
П - привод;
Р - рычажный;
Х - конструктивное исполнение (11 - один вал заземления
слева, 12 - один вал заземления справа, 20 - два вала
заземления);
Х - исполнение изоляции по ГОСТ 9920-89;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 60 до 40°С. Окружающая среда промышленная атмосфера II по ГОСТ 15150-69. Скорость ветра до 40 м/с при отсутствии гололеда и 15 м/с при толщине корки льда до 10 мм. Требования техники безопасности по ГОСТ 12.2.007.3-75. Разъединитель соответствует требованиям ТУ 3414-013-00110473-96. ТУ 3414-013-00110473-96
Технические характеристики
Номинальное напряжение, кВ - 35 Наибольшее рабочее напряжение, кВ - 40,5 Номинальный ток, А - 1000 Ток термической стойкости, кА - 20 Ток электродинамической стойкости, кА - 50 Время КЗ, с, для: главного контура - 3 контура заземления - 1 Длина пути утечки внешней изоляции, мм, не менее - 700 Допустимое тяжение проводов в горизонтальной плоскости с учетом влияния ветра и гололеда, Н - 500 Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 1,5 м, Н - 250 Номинальная частота тока, Гц - 50 Масса, кг, не более: разъединителя - 85 привода - 15 Гарантийный срок - 5 лет со дня ввода разъединителя в эксплуатацию.
Конструкция и принцип действия
Разъединители изготовляются (рис. 1) в однополюсном исполнении. При монтаже разъединители могут соединяться в трехполюсный, двухполюсный или однополюсный аппарат, управляемый одним приводом.

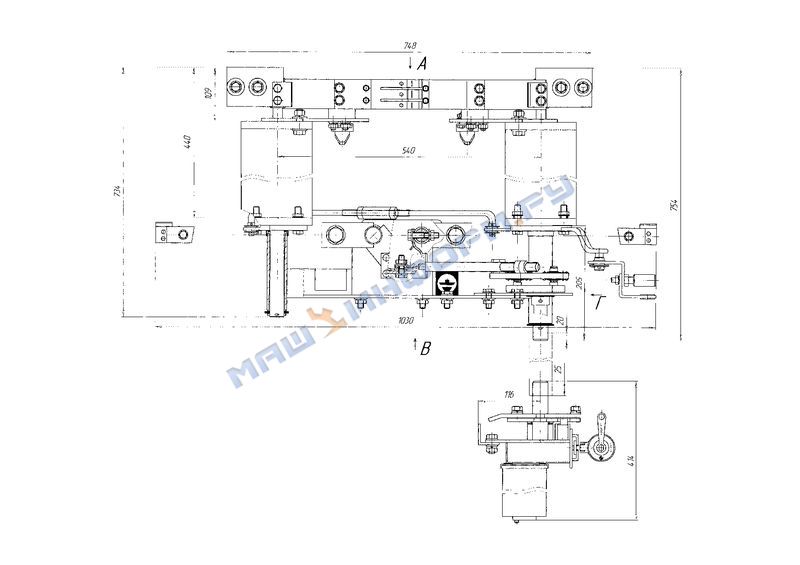

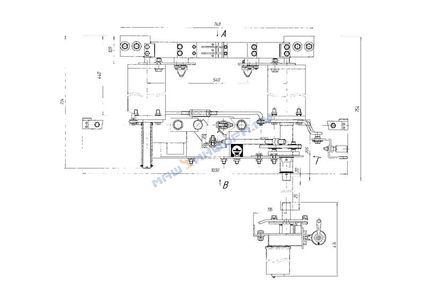

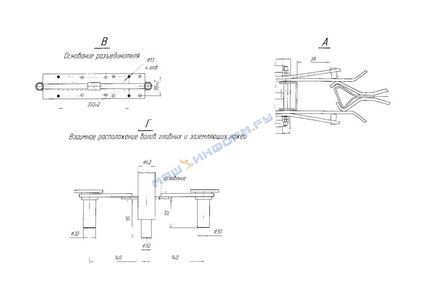

Общий вид, габаритные и установочные размеры ведущего разъединителя типа РДЗ2-35/1000 УХЛ1 Конструктивно разъединитель представляет собой аппарат двухколонкового типа с разворотом главных ножей в горизонтальной плоскости на 90°. Соединение разъединителей между собой в трехполюсный или двухполюсный аппарат и соединение их с приводом выполняется с помощью комплектующих элементов и труб на месте монтажа. Трубы в комплект поставки не входят. Каждый разъединитель состоит из цоколя, токоведущей системы, изоляции и заземляющего контура (при наличии заземляющих ножей). На цоколе имеется болт заземления, рядом с которым нанесен знак заземления и отверстия для крепления разъединителя на раме. Изоляция разъединителя состоит из изоляторов типа С4-195-П УХЛ1. На верхних фланцах изоляторов поворотных колонок установлена токоведущая система, выполненная в виде двух контактных ножей. Контактный нож состоит из основания, на котором жестко крепятся параллельные медные шины и контактный вывод, соединенные между собой гибкими связями. На одном из контактных ножей имеется ламельный контакт, подпружиненный пластинчатыми пружинами. На конце ламелей имеются отгибы (ловители) для обеспечения вхождения другого ножа. Блокировка привода не позволяет включение заземляющих ножей разъединителя при включенных главных ножах и наоборот. В приводе устанавливаются как механические блок-замки типа З1М или З2М, так и электромагнитные блок-замки типа ЗБ-1 (рис. 2, 3).

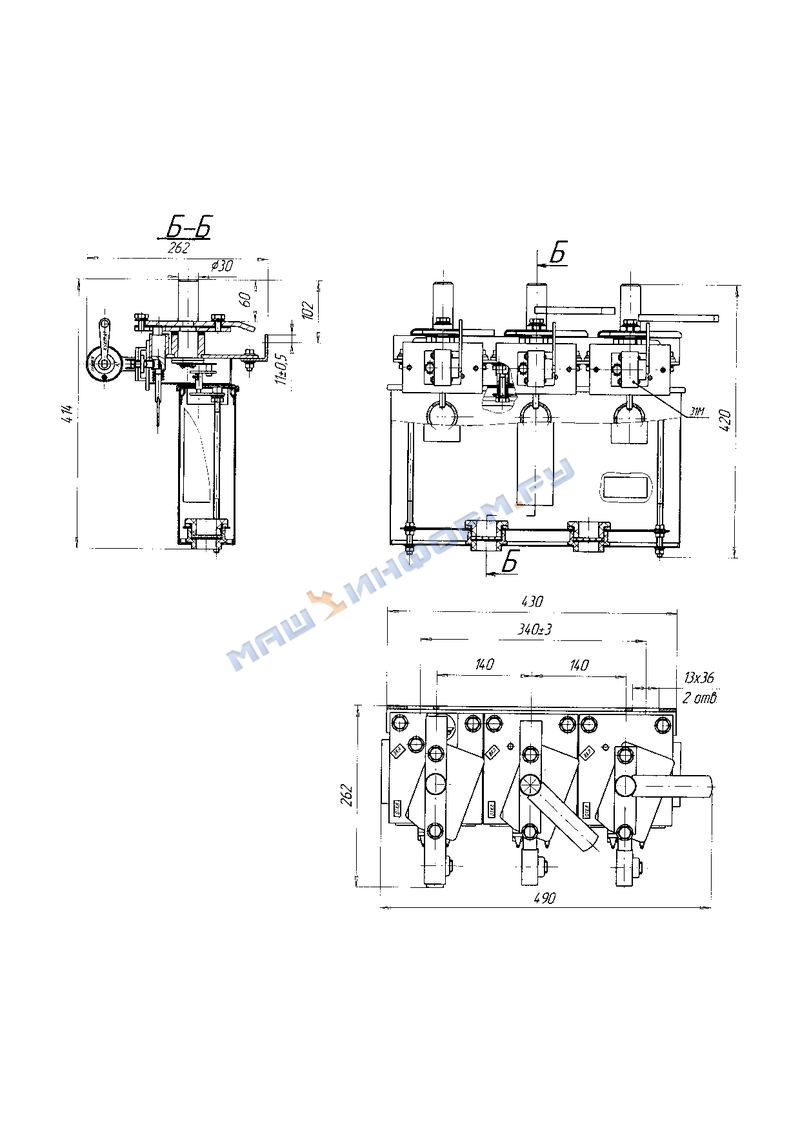

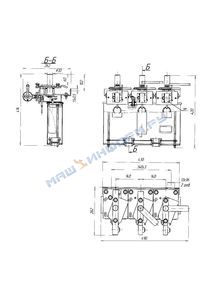

Общий вид и габаритные размеры привода типа ПР-20 с механической блокировкой

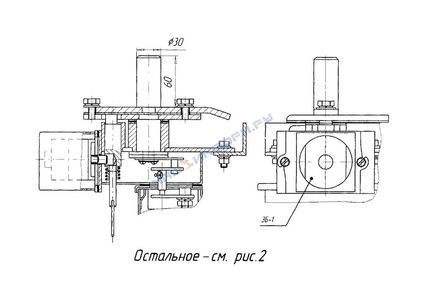

Общий вид привода типа ПР-20 с электромагнитной блокировкой А Комплектность поставки разъединителей соответствует табл. 2.
Таблица 2
| Наименование | № чертежа полюса | Комплектность для исполнений | Примечание | Тип привода* | № чертежа привода | Примечание | ||
| Трехполюсный | Двухполюсный | Однополюсный | ||||||
| РДЗ2-35II/1000УХЛ1 | 6ГК.205.024 – ведущий с приводом | 1 | 1 | 1 | С двумя заземляющими ножами | ПР-20-АУХЛ1 | 6ГК.207.026 | А – механическая блокировка |
| ПР-20-БУХЛ1 | 6ГК.207.026-01 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025 – ведомый | 2 | 1 | – | – | – | – | ||
| РДЗ1П-35II/1000УХЛ1 | 6ГК.205.024-01 – ведущий с приводом | 1 | 1 | 1 | С одним заземляющим ножом со стороны ведущей колонки | ПР-12-АУХЛ1 | 6ГК.207.027 | А – механическая блокировка |
| ПР-12-БУХЛ1 | 6ГК.207.027-01 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-01 – ведомый | 2 | 1 | – | – | – | – | ||
| РДЗ1Л-35II/1000УХЛ1 | 6ГК.205.024-02 – ведущий с приводом | 1 | 1 | 1 | С одним заземляющим ножом со стороны ведущей колонки | ПР-11-АУХЛ1 | 6ГК.207.027-02 | А – механическая блокировка |
| ПР-11-БУХЛ1 | 6ГК.207.027-03 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-02 – ведомый | 2 | 1 | – | – | – | – | ||
| РД-35II/1000УХЛ1 | 6ГК.205.024-06 – ведущий с приводом | 1 | 1 | 1 | Без заземляющих ножей | ПР-10-АУХЛ1 | 6ГК.207.027-04 | А – механическая блокировка |
| ПР-10-БУХЛ1 | 6ГК.207.027-05 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-06 – ведомый | 2 | 1 | – | – | – | – | ||
| РД32-35IV/1000УХЛ1 | 6ГК.205.024-03 – ведущий с приводом | 1 | 1 | 1 | С двумя заземляющими ножами | ПР-20-АУХЛ1 | 6ГК.207.026 | А – механическая блокировка |
| ПР-20-БУХЛ1 | 6ГК.207.026-01 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-03 – ведомый | 2 | 1 | – | – | – | – | ||
| РДЗ1П-35IV/1000УХЛ1 | 6ГК.205.024-04 – ведущий с приводом | 1 | 1 | 1 | С одним заземляющим ножом со стороны ведущей колонки | ПР-12-АУХЛ1 | 6ГК.207.027 | А – механическая блокировка |
| ПР-12-БУХЛ1 | 6ГК.207.027-01 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-04 – ведомый | 2 | 1 | – | – | – | – | ||
| РДЗ1Л-35IV/1000УХЛ1 | 6ГК.205.024-05 – ведущий с приводом | 1 | 1 | 1 | С одним заземляющим ножом со стороны ведущей колонки | ПР-11-АУХЛ1 | 6ГК.207.027-02 | А – механическая блокировка |
| ПР-11-БУХЛ1 | 6ГК.207.027-03 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-05 – ведомый | 2 | 1 | – | – | – | – | ||
| РД-35IV/1000УХЛ1 | 6ГК.205.024-07 – ведущий с приводом | 1 | 1 | 1 | Без заземляющих ножей | ПР-10-АУХЛ1 | 6ГК.207.027-04 | А – механическая блокировка |
| ПР-10-БУХЛ1 | 6ГК.207.027-05 | Б – электромагнитная блокировка | ||||||
| 6ГК.205.025-07 – ведомый | 2 | 1 | – | – | – | – | ||
| Ведомость ЗИП | ОГК.434.089 ЗИ | 1 | 1 | 1 | – | – | – | Комплект ЗИП по требованию заказчика за отдельную плату |
| Паспорт | ОГК.468.094 ПС | 1 | 1 | 1 | – | – | – | – |
| Руководство | ОГК.476.393 РЭ | 1** | 1** | 1** | – | – | – | – |
| * Используется один из вариантов привода. | ||||||||
Таблица 1
| Классификация | Исполнение |
| По размещению | Наружной установки (категория размещения 1 по ГОСТ 15150–69) |
| По числу полюсов, управляемых одним приводом | Однополюсное; двухполюсное; трехполюсное |
| По наличию заземлителей | С одним заземлителем на полюс; с двумя заземлителями на полюс; без заземлителей |
| По виду изоляции | Степень загрязнения I и II по ГОСТ 9920–89 |
