Разъединитель наружной установки типа РТЗ-1150/4000 У1
Общие сведения
Разъединители типа РТЗ-1150/4000 У1 предназначены для включения и отключения обесточенных участков электрической сети высокого напряжения переменного тока, а также заземления отключенных участков при помощи стационарных заземлителей.
Структура условного обозначения
РТЗ.2-1150/4000 У1:
Р - разъединитель;
Т - телескопический;
З - наличие заземлителей;
2 - количество заземлителей;
1150 - номинальное напряжение, кВ;
4000 - номинальный ток, А;
У1 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 500 м. Температура окружающего воздуха от минус 45 до 40°С. Относительная влажность воздуха до 100% при температуре 25°С. Толщина корки льда до 20 мм. Скорость ветра на высоте 10 м при отсутствии гололеда не более 35 м/с. Скорость ветра при наличии гололеда не более 15 м/с. Скорость ветра до момента включения ножей разъединителя не более 20 м/с. Категория изоляции - нормальная. Требования техники безопасности по ГОСТ 12.2.007.3-75. Разъединитель соответствует ТУ 16-520.199-82. ТУ 16-520.199-82
Технические характеристики
Номинальное напряжение, кВ - 1 150 Наибольшее рабочее напряжение, кВ - 1 200 Номинальный ток, А - 4 000 Ток электродинамической стойкости, кА - 100 Ток термической стойкости, кА - 40 Время протекания тока термической стойкости, с: для главных ножей - 2 для заземлителей - 2 Длина пути утечки внешней изоляции, см - 1 800 Допустимое тяжение провода, Н - 2 450 Масса, кг - 14 400 Гарантийный срок - 5 лет со дня ввода разъединителя в эксплуатацию.
Конструкция и принцип действия
Разъединители типа РТЗ состоят из отдельных полюсов, которые используются в однополюсном варианте установки. Полюс разъединителя выполнен в виде двухколонкового аппарата с двумя телескопическими ножами, движущимися при включении поступательно навстречу друг другу в горизонтальной плоскости и состоит из двух рам, изоляционных колонн, токоведущей системы и заземляющего устройства. Каждая изоляционная колонна состоит из одной поворотной и трех опорных колонн, выполненных в виде треноги. На главной токоведущей системе, состоящей из неподвижной секции и подвижного контактного ножа, установлена экранная арматура. Размыкаемое контактное соединение ножей осуществляется через розеточный контакт, контактное давление в котором создается при полном вхождении подвижного контактного ножа. Размыкаемое контактное соединение заземлителей осуществляется через ламельные контакты, контактное давление в которых создается пружинами. Разъединители типа ТРЗ приводятся в действие приводом типа ПД-41-3 У1 (управление главными ножами) и приводом типа ПД-06-5 У1 (управление заземлителями). Привод главных ножей и привод заземлителей имеют электрическую блокировку. Габаритные и установочные размеры разъединителя приведены на рисунке.

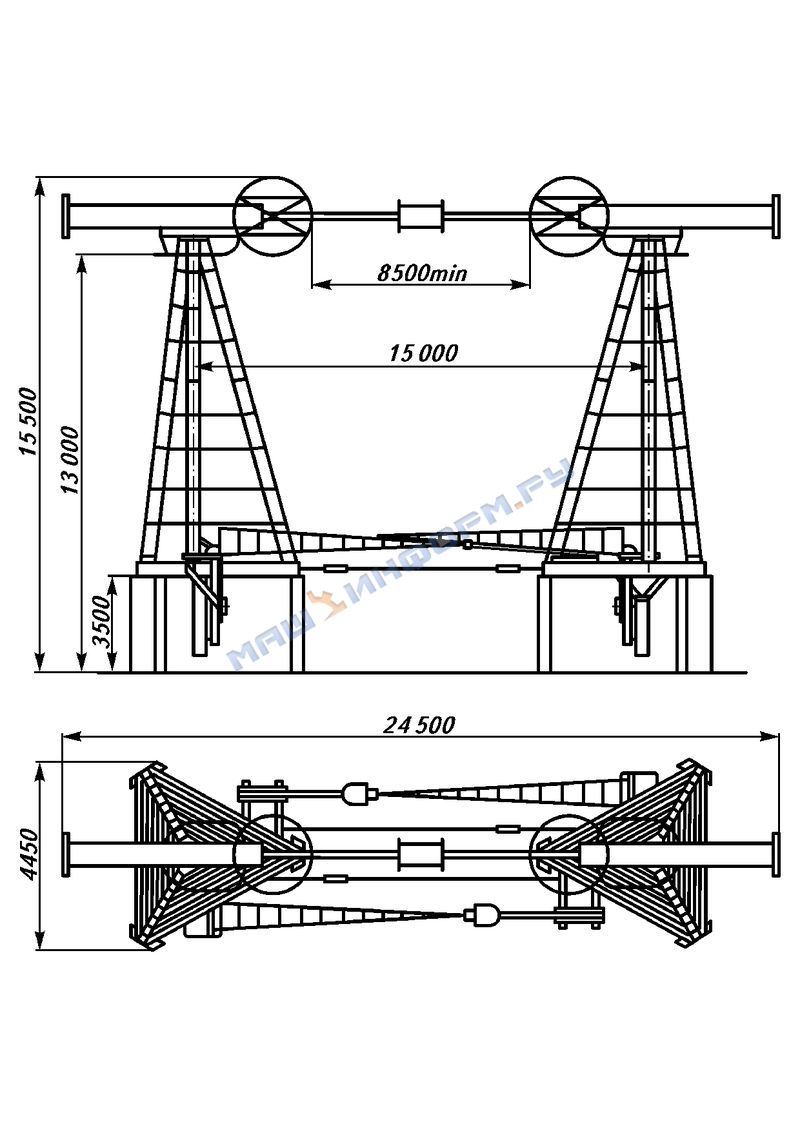

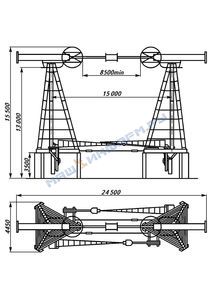

Общий вид, габаритные и установочные размеры разъединителя типа РТЗ-1150/4000 У1 , В комплект поставки входят: разъединитель с приводами, соединительные элементы, паспорт на разъединитель, техническое описание и инструкция на каждую партию изделий, поставляемых в один адрес, но не менее 1 экз. на каждые 3 полюса, индивидуальный комплект ЗИП за дополнительную плату.
