Пускатели электромагнитные типа ПМА-0000
Общие сведения
Пускатели электромагнитные типа ПМА-0000 на номинальный ток 6,3 А предназначены для применения в электрических установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 и 60 Гц. При наличии тепловых реле пускатели защищают управляемые электродвигатели от перегрузок недопустимой продолжительности.
Структура условного обозначения
Структура условного обозначения пускателя ПМА-0ХХХХХХ:
ПМА - серия;
0 - величина пускателя: 0 - на 6,3 А;
Х - назначение и наличие теплового реле:
1 - без реле, нереверсивные;
2 - с реле, нереверсивные;
3 - без реле, реверсивные с электрической и механической
блокировками;
4 - с реле, реверсивные с электрической и механической
блокировками;
5 - без теплового реле, реверсивные с электрической
блокировкой для завода "Красный металлист";
Х - степень защиты и наличие кнопок управления и сигнальной
лампы:
0 - степень защиты IР00;
1 - степень защиты IР40, без кнопок и сигнальной лампы;
2 - степень защиты IР54, без кнопок;
3 - степень защиты IР40, с кнопками управления и
сигнальной лампой;
4 - степень защиты IР54, с кнопками управления и сигнальной
лампой;
5 - степень защиты IР40, с кнопками управления, без
сигнальной лампы;
6 - степень защиты IР54, с кнопками управления, без
сигнальной лампы;
Х - количество и вид вспомогательных контактов:
0 - 1з;
1 - 3з+2р;
2 - 1з+4р;
3 - 5з;
4 - 4з+2р;
5 - 2з;
6 - 3з;
7 - 2з+1р;
8 - 1з+2р;
9 - 1р;
Х - климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69;
Х - категория размещения 2, 3, 4 по ГОСТ 15150-69;
Х - исполнения по износостойкости А, Б, В.
Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работыв системах управления с применением микропроцессорной техники.
Структура условного обозначения ограничителей перенапряжений ОПН-Х1Х:
ОПН - наименование приставки "Ограничитель перенапряжений";
Х - исполнение ограничителя перенапряжений по элементной базе:
1 - R-С;
2 - варистор;
1 - исполнение ограничителя перенапряжений по типу аппарата:
1 - ПМА-0000;
Х - исполнение ограничителя перенапряжений по напряжению и
- роду тока цепи управления:
Таблица
| Цифра | Номинальное напряжение цепи управления Uном, В | Род тока цепи управления |
| 0 | 24 | Переменный |
| 1 | 48 | |
| 2 | 110 | |
| 3 | 220 | |
| 4 | 380 |
Высота над уровнем моря не более 2000 м.
Допускается применение пускателей на высоте над уровнем моря до 4300 м, при этом номинальный рабочий ток пускателей должен быть снижен на 10%.
Степень защиты IР00 и IР20 с видом климатического исполнения и категории размещения УХЛ4, Т3 и степень защиты IР40 - УХЛ3, У3, Т3 (при этом нижнее значение температуры окружающей среды минус 40°С, без искусственно регулируемых климатических условий); степень защиты IР54 - У2, УХЛ2 и Т2 по ГОСТ 15150-69.
Рабочее положение пускателей в пространстве: крепление на вертикальной плоскости вверх и вниз как при помощи винтов, так и без винтов защелкиванием на рейку. Допустимое отклонение от рабочего положения - не более 15° в любую сторону.
По технике безопасности пускатели соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Пускатели для нужд народного хозяйства, для поставок на экспорт, а также в качестве товаров народного потребления соответствуют ТУ 16-644.016-86. ТУ 16-644.016-86
Номинальные рабочие токи контактов главной цепи пускателя в продолжительном и прерывисто-продолжительном режимах работы (категории применения АС-3) при частоте 50 и 60 Гц в зависимости от степени защиты приведены в табл. 3.
| Номинальный ток пускателя, А | Номинальный рабочий ток, А, при напряжениях и степенях защиты | |||
| 380 В | 415, 440, 500 В | 660 В | ||
| Ip00, Ip40, Ip20, IР54 | Ip00, IР20 | Ip40, IР54 | Ip00, Ip40, Ip20, IР54 | |
| 6,3 | 6,3 | 6,3 | 4 | 3 |
Номинальное напряжение по изоляции - 660 В.
Номинальный ток вспомогательной цепи - 6,3 А.
Номинальное напряжение включающих катушек - 24, 36, 40, 48, 110, 220, 230, 240, 380, 400, 415, 440, 500, 660 В частотой 50 Гц и 24, 36, 48, 110, 220, 415, 440 В частотой 60 Гц.
Номинальное напряжение контактов вспомогательной цепи - 660 В переменного тока и 220 В постоянного.
Коммутационная износостойкость контактов вспомогательной цепи в категории применения АС-11 и ДС-11 (ГОСТ 11206-77) не менее 2 млн циклов ВО при номинальных рабочих токах и номинальных рабочих напряжениях, указанных в табл. 4.
Таблица 4
| Род тока | Номинальное рабочее напряжение, В | Номинальный рабочий ток, А |
| Переменный | 110 (127) 220 380 660 | 3,0 2,5 1,2 0,5 |
| Постоянный | 110 220 | 0,5 0,2 |
Мощность включающих катушек при включении составляет 40 В·А, при удержании - 7 В·А.
Механическая износостойкость пускателей (без тока в цепи контактов) - 16 млн циклов ВО при частоте 3600 включений в час.
Коммутационная износостойкость пускателей в категории применения АС-4 при соответствующих рабочих токах приведена в табл. 5.
| Номинальный рабочий ток, А, при напряжении, В | Коммутационная износостойкость, млн циклов ВО | Частота включений в час, при напряжении, В | |||||
| 380 | 415 ? 500 | 660 | А | Б | В | 380 ? 500 | 660 |
| 2,5 | 2,0 | 1,2 | 0,32 | 0,1 | 0,03 | 1200 | 600 |
Коммутационная износостойкость контактов главной цепи пускателей в категории основного применения АС-3 - 2,0 млн циклов при частоте 1200 включений в час.
Пускатели в оболочках степени защиты IР40 и IР54 изготовляются только в исполнениях по износостойкости Б и В.
Защита трехфазных асинхронных двигателей от перегрузок недопустимой продолжительности и при обрыве одной из фаз осуществляется встроенными в пускатель трехполюсными тепловыми реле РТТ5-06, пределы регулирования номинального тока несрабатывания которого составляют
0,1-0,14; 0,13-0,18; 0,17-0,23;
0,21-0,29; 0,27-0,37; 0,34-0,46;
0,42-0,58; 0,54-0,72; 0,68-0,92;
0,85-1,15; 1,10-1,40; 1,36-1,84;
1,70-2,30; 2,10-2,90; 2,70-3,70;
3,40-4,60; 4,20-5,80; 5,4-6,3 А.
Гарантийный срок - 2 года со дня ввода пускателя в эксплуатацию и не более 2,5 лет со дня получения пускателя потребителем от предприятия-изготовителя; для экспортных поставок - 1 год со дня ввода пускателей в эксплуатацию и не более 2 лет с момента проследования через границу государства-изготовителя.
Контакторы пускателей типоисполнения ПМА-0100 (рис. 1) имеют прямоходовую Ш-образную магнитную систему, состоящую из якоря и ярма, и заключенную в пластмассовый корпус, состоящий из двух половинок, соединенных двумя плоскими пружинами. На среднем полюсе сердечника помещена втягивающая катушка, положение которой фиксируется выступами корпуса. По направляющим корпуса скользит пластмассовая траверса, которая укреплена на якоре магнитной системы. Мостики главных контактов расположены на траверсе. Тепловые реле крепятся к корпусам пускателей специальными скобами. При помощи скобы, фиксируемой пружинкой, возможно безвинтовое крепление на рейке.
Пускатель типоисполнения ПМА-0100
1 - ярмо;
2 - катушка;
3 - якорь;
4 - траверса;
5 - мостики главных контактов;
6 - пружина;
7 - корпус;
8 - скоба;
9 - пружина
Конструкция реверсивного пускателя (рис. 2), аналогична конструкции нереверсивного пускателя. Реверсивный пускатель имеет электрическую и механическую блокировки. Механическая блокировка устанавливается в специальное окно, выполненное посередине корпусов.
Пускатель реверсивный без реле
1 - механическая блокировка;
2 и 3 - корпуса
По согласованию с потребителем допускается поставка пускателей с электрической блокировкой в главной цепи по схеме согласно рис. 24, 28, 31 (вариант "Э". Индекс "Э" в обозначение пускателя не входит и применяется только при его заказе). В этом случае механическая блокировка отсутствует. Тепловое реле в этом случае крепится на корпус одного контактора.
Пускатели степени защиты IР40 имеют оболочку без уплотнений. Пускатели степени защиты IР54 имеют уплотнения стыков, ввод и вывод проводов осуществляется через сальники.
Габаритные и установочные размеры пускателей приведены на рис. 3-20, их принципиальные электрические схемы - на рис. 21 - 32.
Габаритные и установочные размеры нереверсивных пускателей с
ограничителем перенапряжений на R-C элементной базе
* Размеры только для пускателей с ограничителем перенапряжений
на R-C элементной базе.
Примечание: Размеры без допусков и масса - максимальные.
Габаритные и установочные размеры нереверсивных пускателей с
ограничителем перенапряжений на варисторной элементной базе.
*Размеры только для пускателей с ограничителем перенапряжений на
варисторной элементной базе.
** Размер только для пускателя степени защиты IP20.
Примечание: Размеры без допусков и масса - максимальные.
Таблица 3 и 4
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса пускателя с ограничителем перенапряжений на R–C элементной базе, кг | Масса пускателя с ограничителем перенапряжений на варисторной элементной базе, кг | |||||||
| А | А1 | В | L | L1 | Н | Н1 | Н2 | ||||
| ПМА-0109 ПМА-0100 | 28,5±0,26 | 50-2 | 39,5±1,0 | 56±0,5 | – | 72±1 | – | – | 0,21 | 0,245 | 0,235 |
| ПМА-0101 ПМА-0102 ПМА-0103 ПМА-0106 ПМА-0107 ПМА-0108 | 104 | 0,28 | 0,315 | 0,305 | |||||||
| ПМА-0200 | 28,5±0,26 | 50-2 | 39,5±1,0 | 56±0,5 | 94 | 72±1 | 88,0 | – | 0,31 | 0,345 | 0,335 |
| ПМА-0201 ПМА-0202 ПМА-0203 ПМА-0206 ПМА-0207 ПМА-0208 | 104 | 0,38 | 0,415 | 0,405 | |||||||
Габаритные и установочные размеры реверсивных пускателей с
ограничителем перенапряжений на R-C элементной базе
* Размер только для пускателей с ограничителем перенапряжений на
R-C элементной базе.
Примечание: Размеры без допусков и масса - максимальные.
Габаритные и установочные размеры реверсивных пускателей с
ограничителем перенапряжений на варисторной элементной базе.
* Размер только для пускателей с ограничителем перенапряжений на
варисторной элементной базе.
Примечание: Размеры без допусков и масса - максимальные.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса пускателя с ограничителем перенапряжений на R–C элементной базе, кг | Масса пускателя с ограничителем перенапряжений на варисторной элементной базе, кг | |||||
| А | А1 | В | L | L1 | Н | ||||
| ПМА-0304 ПМА-0305 | 43 | 50 | 86±1 | 73 | – | 110 | 0,62 | 0,655 | 0,645 |
| ПМА-0404 ПМА-0405 | 103 | 0,72 | 0,755 | 0,745 | |||||
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения без реле.
* Размеры для справок.
** Размер только для пускателей степени защиты IP40.
*** Размер только для пускателей степени защиты IP54.
Примечания:
1. Размеры без допусков и масса - максимальные.
2.Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |
| L | L1 | |||
| ПМА-0110 | 171 | – | 0,81 | 0,81 |
| ПМА-0111 | 0,88 | 0,88 | ||
| ПМА-0112 | ||||
| ПМА-0113 | ||||
| ПМА-0116 | ||||
| ПМА-0117 | ||||
| ПМА-0118 | ||||
| ПМА-0120 | – | 178 | 0,82 | 0,82 |
| ПМА-0121 | 0,89 | 0,89 | ||
| ПМА-0122 | ||||
| ПМА-0123 | ||||
| ПМА-0126 | ||||
| ПМА-0127 | ||||
| ПМА-0128 | ||||
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения без реле в пластмассовых оболочках.
* Размер для справок.
** Размер только для пускателей степени защиты IP54.
Размеры без допусков максимальные.
| Типоисполнение пускателя | Масса, кг, не более | Винт крепления пускателя | Типоисполнение пускателя | Масса, кг, не более | Винт крепления пускателя |
| ПМА-0110 | 0,82 | 2 винта М5 | ПМА-0120 | 0,82 | 2 винта М5 |
| ПМА-0111 | 0,89 | ПМА-0121 | 0,89 | ||
| ПМА-0112 | ПМА-0122 | ||||
| ПМА-0113 | ПМА-0123 | ||||
| ПМА-0116 | ПМА-0126 | ||||
| ПМА-0117 | ПМА-0127 | ||||
| ПМА-0118 | ПМА-0128 |
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с реле
* Размеры для справок.
** Размер только для пускателей степени защиты IP40.
*** Размер только для пускателей степени защиты IP54.
Примечания:
1. Размеры без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |
| L | L1 | |||
| ПМА-0210 | 171 | – | 0,93 | 0,93 |
| ПМА-0211 | 1,0 | 1,0 | ||
| ПМА-0212 | ||||
| ПМА-0213 | ||||
| ПМА-0216 | ||||
| ПМА-0217 | ||||
| ПМА-0218 | ||||
| ПМА-0220 | – | 178* | 0,94 | 0,94 |
| ПМА-0221 | 1,1 | 1,1 | ||
| ПМА-0222 | ||||
| ПМА-0223 | ||||
| ПМА-0226 | ||||
| ПМА-0227 | ||||
| ПМА-0228 | ||||
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с реле в пластмассовых оболочках
* Размер для справок.
** Размер только для пускателя степени защиты IP54.
Размеры без допусков максимальные.
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с кнопками "Пуск" и "Стоп"
* Размер для справок.
Примечания: 1. Размеры без допусков и масса - максимальные.
2.Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0150 | 171 | – | 2 | – | 0,83 | 0,83 |
| ПМА-0156 | 0,90 | 0,90 | ||||
| ПМА-0157 | ||||||
| ПМА-0158 | ||||||
| ПМА-0160 | – | 178 | – | 4 | 0,84 | 0,84 |
| ПМА-0166 | 0,91 | 0,91 | ||||
| ПМА-0167 | ||||||
| ПМА-0168 | ||||||
| ПМА-0250 | 171 | – | 2 | – | 1,0 | 1,0 |
| ПМА-0256 | ||||||
| ПМА-0257 | ||||||
| ПМА-0258 | ||||||
| ПМА-0260 | – | 178 | – | 4 | 1,1 | 1,1 |
| ПМА-0266 | ||||||
| ПМА-0267 | ||||||
| ПМА-0268 | ||||||
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с кнопками "Пуск" и "Стоп" в
пластмассовых оболочках.
* Размер для справок.
** Размер только для пускателей степени защиты IP54.
Примечание: Размеры без допусков - максимальные.
Таблица к рис. 12
| Типоисполнение пускателя | Масса, кг, не более | Винт крепления пускателя |
| ПМА-0150 | 0,82 | 2 винта М5 |
| ПМА-0156 | 0,89 | |
| ПМА-0157 | ||
| ПМА-0158 | ||
| ПМА-0160 | ||
| ПМА-0166, ПМА-0167 | ||
| ПМА-0168 |
Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с кнопками "Пуск" и "Стоп" и сигнальной
лампой
* Размер для справок.
Примечания:
1. Размеры без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0230 | 171 | – | 2 | – | 0,93 | 0,93 |
| ПМА-0236 | 1,0 | 1,0 | ||||
| ПМА-0237 | ||||||
| ПМА-0238 | ||||||
| ПМА-0240 | – | 178 | – | 4 | 0,94 | 0,94 |
| ПМА-0246 | 1,1 | 1,1 | ||||
| ПМА-0247 | ||||||
| ПМА-0248 | ||||||

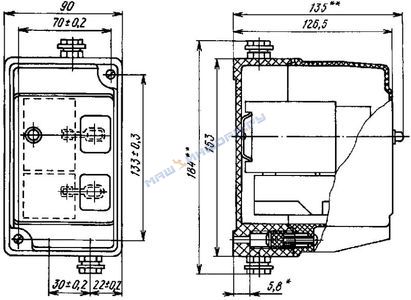

Габаритные и установочные размеры нереверсивных пускателей
защищенного исполнения с кнопками "Пуск", "Стоп" и сигнальной
лампой в пластмассовых оболочках
* Размер для справок.
** Размер только для пускателей степени защиты IP54.
Размеры без допусков - максимальные.
Таблица к рис. 14
| Типоисполнение пускателя | Масса, кг, не более | Винт крепления пускателя |
| ПМА-0230 | 0,90 | 2 винта М5 |
| ПМА-0236 | 0,98 | |
| ПМА-0237 | ||
| ПМА-0238 | ||
| ПМА-0240 | ||
| ПМА-0246 | ||
| ПМА-0247 | ||
| ПМА-0248 |
Габаритные и установочные размеры нереверсивных пускателей с
тепловым реле защищенного исполнения с кнопками "Пуск" и "Стоп".
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0250 | 171 | – | 2 | – | 1,0 | 1,0 |
| ПМА-0256 | ||||||
| ПМА-0257 | ||||||
| ПМА-0258 | ||||||
| ПМА-0260 | – | 178 | – | 4 | 1,1 | 1,1 |
| ПМА-0266 | ||||||
| ПМА-0267 | ||||||
| ПМА-0268 | ||||||
Габаритные и установочные размеры реверсивных пускателей
защищенных исполнений без реле, без кнопок управления
* Размер для справок.
Примечания:
1. Размеры без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0315 | 181 | – | 2 | – | 1,36 | 1,36 |
| ПМА-0325 | – | 188 | – | 4 | 1,37 | 1,37 |
Габаритные и установочные размеры реверсивных пускателей
защищенного исполнения с тепловым реле, кнопками "Пуск 1", "Пуск
2", "Стоп" и сигнальными лампами
* Размер для справок.
Примечания:
1. Размер без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0435 | 181 | – | 2 | – | 1,5 | 1,5 |
| ПМА-0445 | – | 188 | – | 4 | 1,51 | 1,51 |
Габаритные и установочные размеры реверсивных пускателей
защищенного исполнения без реле, с кнопками "Пуск 1", "Пуск 2",
"Стоп"
* Размер для справок.
Примечания:
1. Размеры без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0355 | 181 | – | 2 | – | 1,50 | 1,50 |
| ПМА-0365 | – | 188 | – | 4 | 1,51 | 1,51 |
| ПМА-0455 | 181 | – | 2 | – | 1,50 | 1,50 |
| ПМА-0465 | – | 188 | – | 4 | 1,51 | 1,51 |
Габаритные и установочные размеры реверсивных пускателей
защищенного исполнения с тепловым реле без кнопок управления
* Размер для справок.
Примечания:
1. Размеры без допусков и масса - максимальные.
2. Б - ось надруба.
| Типоисполнение пускателя | Размеры, мм | Масса, кг, не более | Масса удельная, кг/млн циклов ВО | |||
| L | L1 | А | А1 | |||
| ПМА-0415 | 181 | – | 2 | – | 1,46 | 1,46 |
| ПМА-0425 | – | 188 | – | 4 | 1,47 | 1,47 |
Габаритные и установочные размеры реверсивных пускателей
защищенного исполнения без реле, без кнопок управления для
завода "Красный металлист"
* Размер для справок.
Таблица к рис. 20
| Типоисполнение пускателя | Масса, кг, не более | Масса удельная, кг/млн циклов ВО, не более |
| ПМА-0515 | 1,8 | 1,8 |
Электрические принципиальные схемы нереверсивных пускателей без
кнопок
а - ПМА-0100, ПМА-0110, ПМА-0120;
б - ПМА-0101, ПМА-0111, ПМА-0121;
в - ПМА-0102, ПМА-0112, ПМА-0122;
г - ПМА-0103, ПМА-0113, ПМА-0123;
д - ПМА-0106, ПМА-0116, ПМА-0126;
е - ПМА-0107, ПМА-0117, ПМА-0127;
ж - ПМА-0108, ПМА-0118, ПМА-0128
Электрические принципиальные схемы нереверсивных пускателей с
тепловым реле без кнопок
а - ПМА-0200, ПМА-0210, ПМА-0220;
б - ПМА-0201, ПМА-0211, ПМА-0221;
в - ПМА-0202, ПМА-0212, ПМА-0222;
г - ПМА-0203, ПМА-0213, ПМА-0223;
д - ПМА-0206, ПМА-0216, ПМА-0226;
е - ПМА-0207, ПМА-0217, ПМА-0227;
ж - ПМА-0208, ПМА-0218, ПМА-0228;
SB1 - кнопка "Пуск";
SB2 - кнопка "Стоп";
SB3 - кнопка возврата реле.
Показанные штрихпунктиром проводники в состоянии поставки
не выполняются.
В качестве примера взято тепловое реле с переключающим
контактом.
Электрические принципиальные схемы реверсивных пускателей без
теплового реле
а - ПМА-0355, ПМА-0365;
б - ПМА-0304;
SB1 - кнопка "Пуск 1";
SB2 - кнопка "Пуск 2";
SB3 - кнопка "Стоп";
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2"
Показанные штрихпунктиром проводники в состоянии поставки
не выполняются.
Электрические принципиальные схемы реверсивных пускателей с
электрической блокировкой по главной цепи
а - ПМА-0304Э;
б - ПМА-0404Э;
SB1 - кнопка "Пуск 1";
SB2 - кнопка "Пуск 2";
SB3 - кнопка "Стоп";
SB4 - кнопка возврата теплового реле;
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2"
Показанные штрихпунктиром проводники в состоянии поставки не
выполняются.
Электрические принципиальные схемы нереверсивных пускателей без
теплового реле с кнопками "Пуск" и "Стоп"
а - ПМА-0150, ПМА-0160;
б - ПМА-0156, ПМА-0166;
в - ПМА-0157, ПМА-0167;
г - ПМА-0158, ПМА-0168;
SB1 - кнопка "Пуск";
SB2 - кнопка "Стоп"
Электрические принципиальные схемы нереверсивных пускателей с
тепловым реле с кнопками "Пуск", "Стоп" и сигнальной лампой
а - ПМА-0230, ПМА-0240;
б - ПМА-0236, ПМА-0246;
в - ПМА-0237, ПМА-0247;
г - ПМА-0238, ПМА-0248;
HL - лампа сигнальная;
SB1 - кнопка "Пуск";
SB2 - кнопка "Стоп"
В качестве примера взято тепловое реле с переключающим
контактом.
Электрические принципиальные схемы реверсивных пускателей с
тепловым реле
а - ПМА-0435, ПМА-0445;
б - ПМА-0404;
SB1 - кнопка "Вперед";
SB2 - кнопка "Назад";
SB3 - кнопка "Стоп";
SB4 - кнопка возврата теплового реле;
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2";
HL1 и HL2 - лампы сигнальные
Показанные штрихпунктиром проводники в состоянии поставки
не выполняются.
В качестве примера взято тепловое реле с переключающим
контактом.
Электрические принципиальные схемы реверсивных пускателей с
электрической блокировкой по главной цепи
а - ПМА-0355Э, ПМА-0365Э;
б - ПМА-0435Э, ПМА-0445Э;
SB1 - кнопка "Вперед";
SB2 - кнопка "Назад";
SB3 - кнопка "Стоп";
SB4 - кнопка возврата теплового реле;
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2";
HL1 и HL2 - лампы сигнальные
Электрические принципиальные схемы реверсивных пускателей без
кнопок управления
а - ПМА-0305, ПМА-0315, ПМА-0325;
б - ПМА-0405, ПМА-0415, ПМА-0425;
SB1 - кнопка "Пуск 1";
SB2 - кнопка "Пуск 2";
SB3 - кнопка "Стоп";
SB4 - кнопка возврата теплового реле;
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2"
Показанные штрихпунктиром проводники в состоянии поставки
не выполняются.
В качестве примера взято тепловое реле с переключающим
контактом.
Электрические принципиальные схемы реверсивных пускателей с
электрической блокировкой по главной цепи
а - ПМА-0305Э, ПМА-0315Э, ПМА-0325Э;
б - ПМА-0405Э, ПМА-0415Э, ПМА-0425Э;
SB1 - кнопка "Пуск 1";
SB2 - кнопка "Пуск 2";
SB3 - кнопка "Стоп";
SB4 - кнопка возврата теплового реле;
КМ1 - контактор "Пуск 1";
КМ2 - контактор "Пуск 2"
Показанные штрихпунктиром проводники в состоянии поставки
не выполняются.
Электрическая принципиальная схема пускателя ПМА-0515 для
управления тельферами завода "Красный металлист"
КМ1 - контактор "Вперед" первого пускателя;
КМ2 - контактор "Назад" первого пускателя;
КМ3 - контактор "Вперед" второго пускателя;
КМ4 - контактор "Назад" второго пускателя
Кнопки управления
SB1, SB2, SB3, SB4 и показанные штрихпунктиром проводники с
пускателем не поставляются.
Электрическая схема включения ограничителей перенапряжений
(помехоподавляющих приставок)
а - на R-C элементной базе;
б - на варисторной элементной базе
В комплект поставки входят: пускатель, сальники - количество по отдельному заказу для пускателей исполнения IР54; паспорт;
ограничитель перенапряжений на R-С или варисторной элементной базе - по заказу за отдельную плату: 1 шт. - для нереверсивного и 2 шт. - для реверсивного пускателя.
В каждой партии пускателей, отправленных в один адрес, должны быть приложены краткое описание и инструкция по эксплуатации в количестве 1 экз. на 1000 шт. пускателей.
Пускатели должны поставляться без запасных частей. Пускатели классифицируются (табл. 1) по назначению (нереверсивные, реверсивные); наличию тепловых реле (без реле, с реле); защищенности (открытого исполнения IР00 и IР20, в оболочке IР40 и IР54); наличию кнопок управления и сигнальной лампы; числу контактов вспомогательной цепи; номинальному напряжению втягивающих катушек; области применения (исполнение по износостойкости А, Б, В).
Таблица 1
| Степень защиты | Наличие кнопок | Число и исполнение контактов вспомогательной цепи | Индексы обозначения пускателей в зависимости от исполнения по назначению и наличию теплового реле | |||
| нереверсивный | реверсивный с электрической и механической блокировками | |||||
| без реле | с реле | без реле | с реле | |||
| IР00 | Без кнопок | 1з 3з+2р 1з+4р 5з 3з 2з+1р 1з+2р 2р+4з 2з | 0100 УХЛ4 0101 УХЛ4 0102 УХЛ4 0103 УХЛ4 0106 УХЛ4 0107 УХЛ4 0108 УХЛ4 – – | 0200 УХЛ4 0201 УХЛ4 0202 УХЛ4 0203 УХЛ4 0206 УХЛ4 0207 УХЛ4 0208 УХЛ4 – – | – – – – – – – 0304 УХЛ4 0305 УХЛ4 | – – – – – – – 0404 УХЛ4 0405 УХЛ4 |
| Ip00, IР20 | То же | 1р | 0109 УХЛ4 | – | – | – |
| IР40 | -"- | 1з 3з+2р 1з+4р 5з 3з 2з+1р 1з+2р 2з | 0110 У3 0111 У3 0112 У3 0113 У3 0116 У3 0117 У3 0118 У3 – | 0210 У3 0211 У3 0212 У3 0213 У3 0216 У3 0217 У3 0218 У3 – | – – – – – – – 0315 У3, 0515 У3 | – – – – – – – 0415 У3 |
| С кнопками "Пуск", "Стоп" и сигнальной лампой | 1з 3з 2з+1р 1з+2р | – – – – | 0230 У3 0236 У3 0237 У3 0238 У3 | – – – – | – – – – | |
| IР40 | С кнопками "Пуск", "Стоп" | 1з 3з 2з+1р 1з+2р | 0150 У3 0156 У3 0157 У3 0158 У3 | 0250 У3 0256 У3 0257 У3 0258 У3 | – – – – | – – – – |
| С кнопками "Пуск 1", "Пуск 2", "Стоп" | 2з | – | – | 0355 У3 | 0455 У3 | |
| То же, с сигнальными лампами | 2з | – | – | – | 0435 У3 | |
| IР54 | Без кнопок | 1з 3з+2р 1з+4р 5з 3з 2з+1р 1з+2р 2з | 0120 У2 0121 У2 0122 У2 0123 У2 0126 У2 0127 У2 0128 У2 – | 0220 У2 0221 У2 0223 У2 0226 У2 0227 У2 0228 У2 – – | – – – – – – – 0325 У2 | – – – – – – – 0425 У2 |
| IР54 | С кнопками "Пуск", "Стоп" и сигнальной лампой | 1з 3з 2з+1р 1з+2р | – – – – | 0240 У2 0246 У2 0247 У2 0248 У2 | – – – – | – – – – |
| IР54 | С кнопками "Пуск", "Стоп" | 1з 3з 2з+1р 1з+2р | 0160 У2 0166 У2 0167 У2 0168 У2 | 0260 У2 0266 У2 0267 У2 0268 У2 | – – – – | – – – – |
| С кнопками "Пуск 1", "Пуск 2" и "Стоп" | 2з | – | – | 0365 У2 | 0465 У2 | |
| С сигнальными лампами, с кнопками "Пуск 1", "Пуск 2" и "Стоп" | 2з | – | – | – | 0445 У2 | |
Примечания: 1. По согласованию с потребителем допускается поставка реверсивных пускателей с электрической блокировкой по главной цепи по схемам согласно рис. 24, 28, 31, имеющим индекс "Э". Индекс "Э" в структуру условного обозначения пускателя не входит и указывается только при его заказе. 2. В реверсивных пускателях указано число вспомогательных контактов, не задействованных в схеме пускателя. 3. В реверсивных пускателях с электрической блокировкой по главной цепи свободные вспомогательные контакты отсутствуют, кроме пускателей ПМА-0304Э, ПМА-0404Э, ПМА-0515, имеющих по 4з свободных контакта.
Ограничители перенапряжений классифицируются (табл. 2) по элементной базе (типа R-С, варисторная), номинальному напряжению включающих катушек.
| Номинальный ток пускателя, А | Номинальное напряжение включающих катушек и тип ограничителя перенапряжений в зависимости от элементной базы | |||
| Uном, В | R–С | Uном, В | Варистор | |
| 6,3 | 24 48 110 220 | ОПН-110 ОПН-111 ОПН-112 ОПН-113 | 110 220 380 – | ОПН-212 ОПН-213 ОПН-214 – |
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
