Пускатели взрывозащищенные многоцелевые типа ПВМИ-25
Общие сведения
Пускатели взрывозащищенные типа ПВМИ-25 предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, установленными на стационарных установках, а также на взрывобезопасных электрических талях во взрывоопасных зонах предприятий химической, нефтяной и других отраслей промышленности.
Виды взрывозащиты пускателей: "взрывонепроницаемая оболочка" по ГОСТ 22782.6-81; "искробезопасная электрическая цепь" по ГОСТ 22782.5-78; защита вида "е" по ГОСТ 22782.7-81. Маркировка взрывозащиты IЕхdiаеIIВТ4.
Структура условного обозначения
ПВМИ-ХХХ2:
ПВМИ - пускатель взрывозащищенный многоцелевой с
искробезопасными цепями управления;
Х - номинальный ток, А: 25; 25/10 (для исполнения Д);
Х - исполнения пускателя в зависимости от функциональных
особенностей схемы управления и защиты: Д - с двумя
реверсивными пускателями; Т - с одним реверсивным
пускателем и токовой защитой от КЗ; ЭТ - с одним
реверсивным пускателем и электротепловой защитой от
перегрузки; ВТ - с одним реверсивным пускателем и
температурной защитой со встроенными термодатчиками;
Н - с одним реверсивным пускателем и фазотоковой защитой
от аварийных несимметричных режимов работы; П - с одним
реверсивным пускателем и переключением обмоток статора с
"треугольника" на "звезду";
Х2 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающей среды от минус 40 до 40°С.
Относительная влажность окружающей среды 98% при температуре 35°С.
Вибрационные нагрузки в местах установки пускателей степени жесткости I по ГОСТ 16962. 1-89.
Группа механического исполнения М3 по ГОСТ 17516.1-90.
Рабочее положение в пространстве вертикальное.
Пускатели эксплуатируются в помещениях и наружных установках, в которых возможно образование взрывоопасной смеси, отнесенной к категории IIА, IIВ, групп Т1-Т4.
Требования техники безопасности по ГОСТ 12.2.007.6-93.
Пускатели соответствуют требованиям ТУ 16-92 ИМШБ.645243.001 ТУ. ТУ 16-92 ИМШБ.645243.001 ТУ
Технические характеристики
Номинальное напряжение, В: для внутригосударственных поставок частотой 50 Гц - 380 для экспортных поставок: частотой 50 Гц - 380; 400; 415; 440 частотой 60 Гц - 380; 400; 415; 440 Номинальный ток, А - 25 Количество искробезопасных входов для исполнений: ПВМИ-25/10Д; ПВМИ-25П - 4 ПВМИ-25Т; ПВМИ-25ЭТ; ПВМИ-25ВТ; ПВМИ-25Н - 2 Максимальная мощность управляемого электродвигателя, кВт - 7,5 Масса, кг - 28
Пускатель обеспечивает работу в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах.
Гарантийный срок для внутригосударственных поставок - 2 года со дня ввода пускателя в эксплуатацию, но не более 2,5 лет со дня поступления к потребителю; для экспортных поставок - 1 год со дня ввода в эксплуатацию, но не более 2 лет с момента проследования их через государственную границу.
Конструкция и принцип действия
Пускатель состоит из набора электрических аппаратов (в зависимости от типоисполнения), смонтированных во взрывонепроницаемой оболочке. В нижней части пускателя имеется вводное устройство с клеммными зажимами, имеющее защиту вида "е" (повышенная надежность против взрыва). В пускателе может быть установлено до семи кабельных вводов, из которых два ввода рассчитаны на максимальный диаметр кабеля 18 мм, остальные вводы - на диаметр 10 мм. Присоединяемые кабели для предохранения от выдергивания и натяжения закрепляются на конструкции установки.

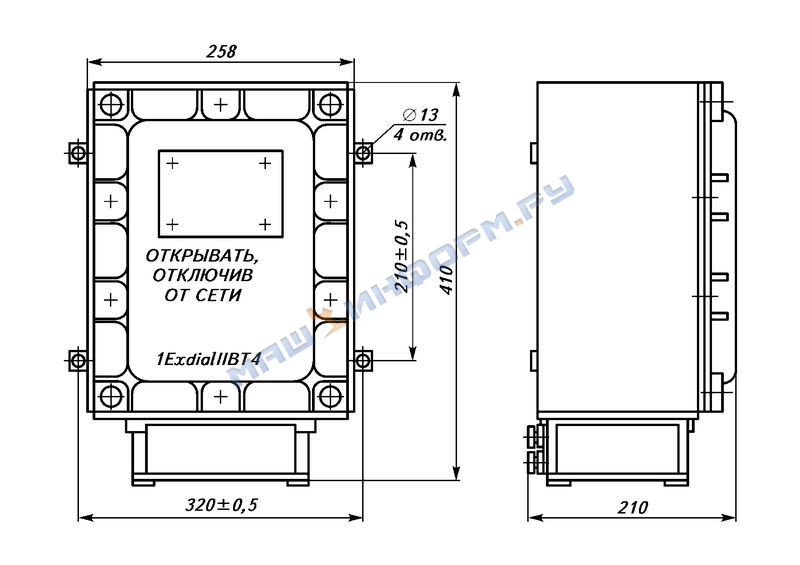

Общий вид, габаритные, установочные и присоединительные размеры пускателя приведены на рис. 1.
Общий вид, габаритные, установочные и присоединительные размеры пускателя ПВМИ-25
Электрическая схема (рис. 2) пускателя ПВМИ-25/10Д состоит из силовой цепи и цепи управления и обеспечивает дистанционное управление при помощи кнопочного поста и других контактных датчиков трехфазными асинхронными электродвигателями с короткозамкнутым ротором.
Электрическая схема пускателя ПВМИ-25/10Д:
К1-К4 - реверсивные электромагнитные пускатели;
А1, А2 - искробезопасные блоки управления;
А3 - трансформатор питания искробезопасных цепей;
F1, F2 - предохранители;
Х1 - клеммные зажимы вводного устройства;
S1-S4 - кнопки управления;
ВК1, ВК2 - конечные выключатели;
Д1, Д2 - подключаемые электродвигатели
Электрическая схема пускателя обеспечивает:
защиту от потери управляемости при обрыве или замыкании проводов дистанционного управления;
нулевую защиту;
взаимную механическую и электрическую блокировку пускателей от одновременного включения при реверсировании, а также дополнительно в зависимости от типоисполнения пускателя выполняет одну из функций:
защиту от токов КЗ в отходящих силовых цепях;
токовую защиту от перегрузки;
температурную защиту электродвигателей со встроенными термодатчиками;
фазотоковую защиту от несимметричных аварийных режимов (обрыва фазы, обрыва обмотки статора, несимметрии напряжения питания, витковых и одно- и двухфазных КЗ);
переключение обмоток статора со "звезды" на "треугольник". Включение пускателей производится от общего кнопочного поста нажатием соответствующей кнопки управления. При этом во входной цепи искробезопасного блока управления будет протекать электрический ток, что вызовет срабатывание его исполнительного реле и замыкание контакта в цепи катушек реверсивного пускателя. При отпускании кнопки произойдет отключение искробезопасного блока управления и пускателя. Отключение пускателя может также произойти при срабатывании конечных выключателей при переходе крайних положений механизма.
Электрические схемы пускателей ПВМИ-25Т, ПВМИ-25ЭТ, ПВМИ-25ВТ, ПВМИ-25Н и ПВМИ-25П отличаются от приведенной другим составом блоков управления и защиты (они приводятся в техническом описании и инструкции по эксплуатации, прилагаемым к поставляемым пускателям). В комплект поставки входят: пускатель, кнопочный пост управления, паспорт, техническое описание и инструкция по эксплуатации.
