Микропроцессорная система управления для скоростных электровозов с бесколлекторными тяговыми двигателями (МПСУ)
Общие сведения
Микропроцессорная система управления (МПСУ) предназначена для управления восемью вентильными (бесколлекторными синхронными) тяговыми двигателями пассажирских электровозов типов ЭП100 и ЭП200 общей мощностью 8000 кВт в режимах тяги и торможения. МПСУ:
МПСУ - микропроцессорная система управления.
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150-69.
Условия эксплуатации
Максимальная высота над уровнем моря 1400 м.
Температура окружающего воздуха от 60 до минус 50°С.
Относительная влажность воздуха 100% при температуре 20°С.
Группа механического исполнения М25 по ГОСТ 17516.1-90.
Требования техники безопасности по ГОСТ 9219-95.
Микропроцессорная система управления соответствует требованиям конструкторской документации ДТЖИ (421445.002 СП).
Технические характеристики
Питающее напряжение, В - 110 Потребляемая мощность, Вт - 300 Тактовая частота микропроцессоров, мГц, не менее - 25 Масса, кг, не более - 70
Гарантийный срок - 10 лет со дня ввода в эксплуатацию.
Конструкция и принцип действия
Микропроцессорная система управления включает в себя:
четыре шкафа вычислительно-управляющих утройств (ВУУ);
два блока фильтров и источников питания (ПП);
два блока индикации (БИ);
два блока управления (БУ).
Микропроцессорная система управления выполняет следующие функции:
разгон элекровоза с заданной силой тяги до заданной скорости с последующим ее поддержанием;
защиту от буксования и юза;
плавный вход в торможение до заданной скорости с последующим ее поддержанием;
автоматическое выравнивание нагрузок тяговых двигателей (ТД);
ограничение скорости измерения токов в цепях ТД;
защиту цепей ТД от перенапряжений и токовых перегрузок;
управление устройствами подачи песка;
контроль и управление релейно-контакторной аппаратурой;
взаимодействие электрических и пневматических тормозов;
управление вспомогательным приводом;
контроль текущих параметров.
Микропроцессорная система управления в составе автоматизированной системы управления и безопасности (АСУБ) выполняет следующие функции:
соблюдение оптимального, с точки зрения экономии электроэнергии, графика движения;
расчет и выдачу машинисту сообщений о скорости движения, обеспечивающей выполнение графика;
предупреждение машиниста о необходимости снизить скорость;
введение экстренного торможения в случае движения на запрещающие сигналы автоблокировки.
Габаритные и установочные размеры шкафа ВУУ приведены на рис. 1, блока управления БУ1 - на рис. 2, блока индикации - на рис. 3.

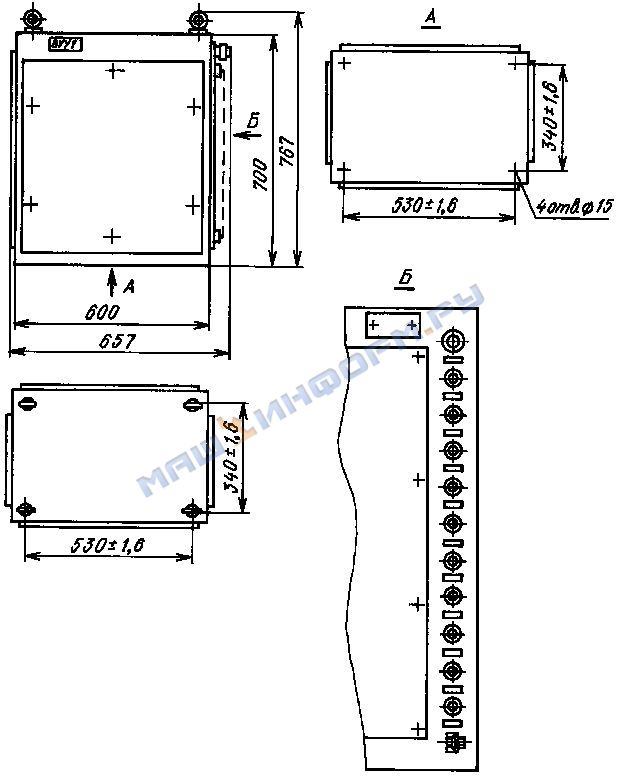

Габаритные и установочные размеры шкафа ВУУ
Габаритные и установочные размеры блока управления БУ1
Габаритные и установочные размеры блока индикации БИ1 Поставляется только с электровозом.
Год освоения - 1999. Условия транспортирования в соответствии с ГОСТ 9014-78 и группе 5 по ГОСТ 15150-69. Условия хранения по группе 1 ГОСТ 15150-69 (в течение 10 лет в законсервированном состоянии).
