Контроллер программируемый малый КПМ30-01
Общие сведения
Контроллер программируемый малый КПМ-30-01 предназначен для встраивания в низковольтные комплектные устройства (шкаф, ящик, пульт) управления лифтовым оборудованием жилых и административных зданий и построения систем управления производственными механизмами и технологическими процессами. Контроллер реализует логические, временные и счетные функции в соответствии с программами, записанными в его запоминающее устройство.
Структура условного обозначения
КПМ-30-01-ХХХ-ХХХ4:
КПМ - контроллер программируемый малый;
30 - номер серии;
01 - условное обозначение главного параметра (контроллер,
реализующий логические, временные, счетные функции);
Х - исполнения контроллера:
0 - контроллер на базе блока управления М80.1 (М80.2);
1 - контроллер на базе блока М81;
Х - модификация контроллера по наличию блока питания:
0 - без блока питания;
1 - с блоком питания М60 (напряжение питающей сети
переменного тока 24%
2 - с блоком питания М61 (напряжение питающей сети
переменного тока 220%;
Х - количество блоков расширения;
ХХ - степень защиты по ГОСТ 14254-96:
00 - степень защиты контроллера IР00;
20 - степень защиты пульта ПДО48 IР20;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения
(4) по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69; при этом:
Верхнее значение рабочей температуры: 35°С - для пульта исполнения УХЛ4; 40°С - для пульта исполнения О4; 45°С - для контроллера исполнения УХЛ4; 55°С - для контроллера исполнения О4.
Высота над уровнем моря до 2000 м.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, газов, паров.
Условия эксплуатации в части коррозийной активности атмосферы - группа Л по ГОСТ 15150-69 для металлических изделий, в части воздействия механических факторов - М3 по ГОСТ 17516.1-90.
По способу защиты от поражения электрическим током контроллер относится к классу 0 по ГОСТ 12.2.007.0-75.
Контроллеры программируемые соответствуют ТУ 16-88 ИГФР.468361.002 ТУ. ТУ 16-88 ИГФР.468361.002 ТУ
Технические характеристики
Основные технические данные контроллеров приведены в табл. 1.
| Параметр | Значение параметра для контроллера | ||
| КПМ-30-01-0 | КПМ-30-01-1 | ||
| Напряжение питающей сети, В | 24 , 220 однофазного тока | ||
| Частота тока питающей сети, Гц | 50±1, 60±1 | ||
| Тип процессора | Однокристальная микроЭВМ КМ1816ВЕ48 | ||
| Язык программирования | Ассемблер КМ1816ВЕ48, мнемокод | ||
| Тип входов | Дискретный, "сухой контакт" (замкнуто /разомкнуто) | ||
| Число входов с гальванической развязкой с матричной организацией 8Х8 | 64 | ||
| Число входов аналоговых с гальванической развязкой, не более | 16 | – | |
| Диапазон входных сигналов: | |||
| постоянный ток, мА | 0–5 | – | |
| напряжение постоянного тока, В | 0–1, 0–10 | – | |
| Число выходов аналоговых с гальванической развязкой, не более | 16 | – | |
| Диапазон выходного напряжения, В | 0–10 | – | |
| Объем памяти программ, Кбайт | 4 | 2 | |
| Объем памяти данных, байт | 2112 | 64 | |
| Время выполнения команды регистр–регистр, мкс, не более | 3 | ||
Технические данные составных частей, предназначенных для построения контроллера, приведены в табл. 2.
| Наименование и типоисполнение | Наименование и значение основного параметра | Примечание |
| Блоки ввода аналоговые | Количество входных каналов – 8 | Предназначены для преобразования входного |
| М10.1 | 0–5 мА | |
| М10.2 | 0–1 В | |
| М10.3 | 0–10 В | |
| Блок вывода аналоговый М20 | Количество выходных каналов – 8 | Предназначен для преобразования цифрового |
| Блок питания: | Напряжение питающей сети 220 В | Предназначен для преобразования переменного однофазного напряжения в стабилизированное напряжение постоянного тока |
| М60 | Напряжение питающей сети 24 В | |
| Блоки управления М80, М81 | Обеспечивают выполнение логических, временных, счетных операций | Предназначены для приема дискретных сигналов с объекта управления, вывода дискретных управляющих сигналов на объект управления |
| Портативный тестер | Обеспечивает контроль работоспособности контроллера по заданным тест-программам | Предназначен для оперативной проверки работоспособности контроллеров |
| Пульт ПДО48 | Предназначен для: | Пульт выполнен в виде переносной конструкции. |
переменного тока
переменного токаГарантийный срок эксплуатации - 2 года со дня пуска в эксплуатацию, но не более 2,5 лет с момента изготовления.
Программируемые контроллеры имеют две модификации: КПМ-30-01-0 - контроллер центральный и КПМ-30-01-1 - контроллер пультовый, которые выполнены в виде печатных плат со степенью защиты IР00 по ГОСТ 14255-69 и предназначены для встраивания в нормализованные оболочки. Контроллер имеет дополнительно исполнение со степенью защиты IР10. Блоки ввода аналоговые М10 и вывода М20 выполнены на печатных платах. Степень защиты блоков IР00. Блоки питания М60 и М61 представляют собой объемный узел, состоящий из печатной платы и защитного металлического кожуха, служащего одновременно экраном. Пульт диагностики и отладки ПДО48 и портативный тестер выполняются в виде переносной конструкции со степенью защиты IР20.
Габаритные и установочные размеры блоков приведены на рис. 1, габаритные и установочные размеры пульта ПДО48 - на рис. 2. Там же приведены массы контроллеров.
Габаритные и установочные размеры блоков
а - блок М80 (масса не более 1,4 кг);
б - блок М81 (масса не более 0,5 кг);

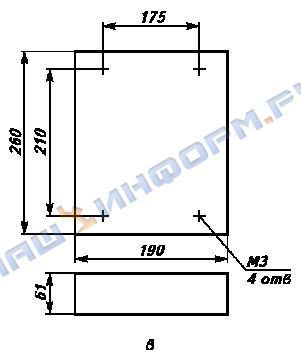

в - блок М60 (М61) (масса не более 2,2 кг);
г - блок М10 (М20) (масса не более 0,5 кг);
д - блок М91 (портативный тестер) (масса не более 0,5 кг)
Габаритные и установочные размеры пульта ПДО48 (масса не более 25 кг)
В комплект поставки входят: контроллер; комплект запасных частей и принадлежностей согласно ведомости ЗИП; комплект документации согласно ведомости эксплуатационных документов; паспорт; по согласованию с предприятием-изготовителем: пульт ПДО48; портативный тестер и тест-программа на микросхеме памяти К573РФ5 (КПМ-30-01);
жгуты.
| Формат | Зона | Позиция | Обозначение | Наименование | Количество | Примечание |
| Контроллер программируемый | 1 | |||||
| в составе: | ||||||
| М10 | 1 | |||||
| М61 | 1 | |||||
| М80 | 1 | |||||
| Комплекты | ||||||
| Пульт ПДО48 | 1 | |||||
| Портативный тестер | 1 | |||||
| Жгут питания | 1 | |||||
| ЗИП одиночный | 1 | |||||
