Сигнализатор наличия шестивалентного хрома в сточных водах типа СХ-2
Общие сведения
Сигнализатор наличия шестивалентного хрома в сточных водах СХ-2 предназначен для использования в системах автоматического регулирования на установках реагентной очистки хромосодержащих сточных вод методом восстановления шестивалентного хрома в трехвалентный восстановителем (сульфитом, бисульфитом или пиросульфитом натрия, сернистым газом и др.).
Сигнализатор позволяет осуществить визуальный контроль и сигнализацию превышения концентрации шестивалентного хрома в растворе от установленной нормы.
Сигнализатор может быть применен на предприятиях различных отраслей промышленности, сточные воды которых содержат шестивалентный хром. СХ-2:
СХ - сигнализатор наличия шестивалентного хрома;
2 - обозначение модификации сигнализатора.
Условия эксплуатации
Температура окружающего воздуха от 5 до 50°С.
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
Относительная влажность окружающего воздуха 80% при температуре 35°С и более низких температурах без конденсации влаги.
Анализируемая среда - сточные воды, содержащие хроматы.
Пленок и осадков на рабочей поверхности электродов не образует.
Температура анализируемой среды при использовании электродов ЭВП-08, ЭХСВ-1 от 5 до 50°С (при использовании электрода ЭСП-04-14 или ЭСТ-02-26 - от 5 до 40°С).
Значение рН анализируемой среды от 2 до 3 рН с точностью поддержания + 0,2 рН.
Давление анализируемой среды - избыточное до 0,2 МПа (2 кгс/см2).
В хромовых стоках допустимо наличие следующих дополнительных элементов, не влияющих на потенциал электрода:
цинка, меди и никеля до 15 мг/л при концентрации шестивалентного хрома от 0,1 мг/л и более;
кадмия и железа до 5 мг/л при концентрации шестивалентного хрома до 1 мг/л и до 15 мг/л при концентрации шестивалентного хрома от 1 мг/л и более.
По эксплуатационной законченности сигнализатор относится к изделиям третьего порядка по ГОСТ 12997-84.
По защищенности от воздействия окружающей среды сигнализатор (кроме чувствительного элемента) выполнен в обыкновенном исполнении по ГОСТ 12997-84; чувствительный элемент выполнен в защищенном от воздействия воды исполнении IРХ3 по ГОСТ 14254-80.
Погружная часть чувствительного элемента выполнена герметичной и выдерживает избыточное давление анализируемой среды до 0,2 МПа (2,0 кгс/см2).
По устойчивости к механическим воздействиям сигнализатор выполнен в виброустойчивом исполнении и соответствует группе 4.3 по ГОСТ 12997-84.
По устойчивости к воздействию температуры и влажности окружающего воздуха сигнализатор соответствует группе В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления сигнализатор соответствует группе Р1 по ГОСТ 12997-84.
Требования безопасности соответствуют классу 01 по ГОСТ 12.2.007.0-75.
Технические характеристики
Питание сигнализатора осуществляется от однофазной сети переменного тока напряжением (220-+)В, частотой (50+1) Гц.
Коэффициент несинусоидальности кривой напряжения не более 5%.
Диапазон изменения выходных сигналов постоянного тока и напряжения преобразователя соответствуют значениям, приведенным в табл. 1.
Таблица 1
| Диапазон изменения выходного сигнала | Сопротивление нагрузки, кОм |
| 0–5 мА | Не более 2 |
| 4–20 мА | Не более 500 Ом |
| 0–50 мВ | 40 и более |
| 0–100 мВ | 40 и более |
| 0–10 В | 2 и более |
| Примечания: 1. При выпуске из производства верхние пределы выходных сигналов постоянного тока и напряжения устанавливаются 5 мА и 100 мВ соответственно. | |
Изменение ЭДС сигнализатора при обезвреживании раствора с концентрацией 50 мг/л Сr+6 раствором 0,25 моль/дм3 сернистокислого натрия не менее 500 мВ при использовании электрода ЭЗ-01 и не менее 100 мВ при использовании электрода ЭО-01.
Наибольшие допустимые значения изменения выходных сигналов постоянного тока и напряжения преобразователя, вызванные изменениями внешних влияющих факторов, не превышают значений, указанных в табл. 2.
Таблица 2
| Внешний влияющий фактор | Наибольшее допустимое значение изменения выходного сигнала, мВ |
| Температура окружающего воздуха на каждые 10 ° С | 4,0 |
| Напряжение питания от 187 до 242 В | 2,5 |
| Частота питающего тока от 49 до 51 Гц | 0,7 |
| Напряженность внешнего магнитного поля, образованного переменным током частотой 50 Гц, не более 400 А/м | 3,0 |
| Напряженность внешнего магнитного поля, образованного постоянным током, не более 400 А/м | 2,5 |
| Сопротивление в цепи измерительного электрода от 0 до 1000 МОм на каждые 500 МОм | 1,25 |
| Сопротивление в цепи электрода сравнения от 0 до 20 кОм на каждые 10 кОм | 0,75 |
| Напряжение переменного тока не более 1 В в цепи "корпус-земля" при сопротивлении измерительного электрода Rи=0 и сопротивлении электрода сравнения Rсравн=20 кОм | 1 |
| Напряжение переменного тока не более 50 мВ в цепи электрода сравнения | 1 |
| Напряжение до ±1,5 В постоянного тока в цепи "земля–раствор" на каждые 1000 Ом сопротивления электрода сравнения | 0,5 |
Время установления выходных сигналов преобразователя 12,5 с.
Время прогрева преобразователя - 2 ч.
Частота переменного тока генератора поляризующего тока (50+1) Гц или (500+1) Гц.
Значение выходного тока генератора поляризующего тока при нагрузке 1,5 кОм - (8+3) мА.
Мощность, потребляемая сигнализатором при номинальном напряжении питания, не более 35 В·А.
Габаритные размеры и масса составных частей сигнализатора соответствуют данным, указанным в табл. 3.
Таблица 3
| Наименование | Габаритные размеры, мм, не более | Масса, кг, не более | Примечание |
| Чувствительный элемент: | 1450 ? 190 ? 105 1850 ? 190 ? 105 2250 ? 190 ? 105 | 3,5 4,0 4,5 | Наибольшая глубина погружения: 0,8 м 1,2 м 1,6 м |
| Генератор поляризующего тока | 275 ? 110 ? 80 | 1,7 | – |
| Составные части преобразователя: | 240 ? 110 ? 65 370 ? 175 ? 125 | 1,5 4,8 | – – |
Наибольшее допустимое расстояние от входного усилителя до преобразователя не превышает 1000 м, от усилителя до ЭЧПг-150 м.
Генератор поляризующего тока, составные части преобразователя и блок индикации имеют выводы защитного заземления.
Сигнализатор относится к группе II, виду I по РД 50-650-87 и является восстанавливаемым, ремонтируемым, однофункциональным изделием. Закон распределения времени безотказной работы - экспоненциальный.
Норма средней наработки на отказ сигнализатора без учета сменных электродов - не менее 20 000 ч.
Среднее время восстановления работоспособного состояния сигнализатора - 2 ч.
Полный средний срок службы сигнализатора без учета сменных электродов - не менее 10 лет.
Гарантийный срок - 1,5 года со дня ввода его в работу при условии, что гарантийный срок хранения не превысил 6 мес со дня изготовления.
Контроль содержания шестивалентного хрома в сточных водах на очистных установках с реагентной очисткой с помощью сигнализатора осуществляется потенциометрическим методом, сущность которого заключается в контроле ЭДС, соответствующей точке эквивалентности при обезвреживании растворов, содержащих хроматы. Отклонение ЭДС электродной системы от заданного значения используется как для контроля процесса очистки стоков, так и для управления системой дозирования реагента.
На основе потенциометрического метода в данном случае осуществляется контроль содержания Сz+6, но не измерение его концентрации.
Для контроля содержания Сr+6 в сточных водах используется электродная система, состоящая из индикаторного золотого электрода ЭЗ-01 или промышленного стеклянного электрода ЭО-01 и электрода сравнения ЭВП-08, ЭХСВ-1 или ЭСТ-02-25 (ЭСП-04-14).
ЭДС электродной системы, погруженной в анализируемый раствор, преобразуется в выходной сигнал с помощью преобразователя, в процессе обезвреживания раствора, содержащего хроматы (рис. 1).

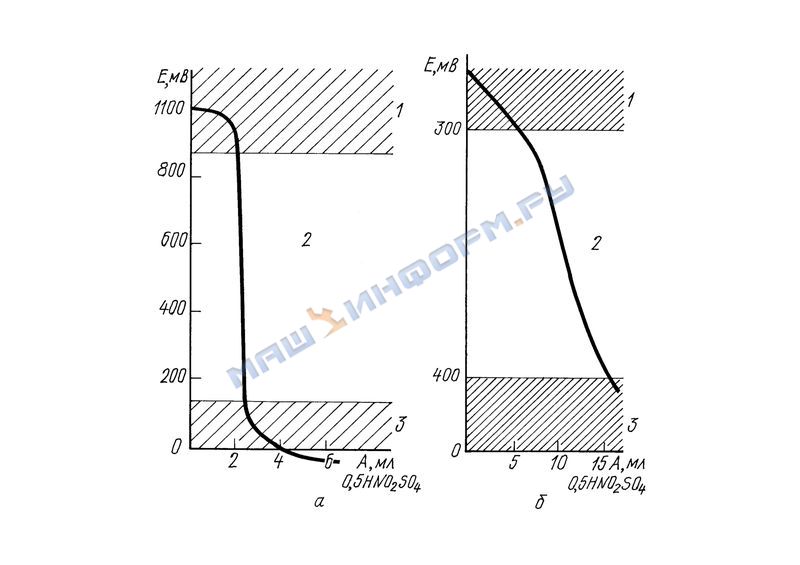

График изменения ЭДС при обезвреживании раствора, содержащего 50 мг/л шестивалентного хрома, сульфитом натрия (электрод сравнения ЭВП-08, ЭХСВ-1, ЭСП-04-14) для электродных систем:
а - с золотым индикаторным электродом ЭЗ-01 при условии наложения переменного тока 7 мА частотой 50 Гц (при подключении электрода ЭЗ-01 к выводу 1 чувствительного элемента ЭЧПг-3 знак потенциалов изменяется на обратный);
б - со стеклянным индикаторным электродом ЭО-01;
Примечание. При подключении электрода ЭО-01 к выводу 1 чувствительного элемента ЭЧПг-3 знак потенциалов изменяется на обратный;
1 - зона наличия хроматов;
2 - зона обезвреживания хроматов;
3 - зона отсутствия хроматов
С целью увеличения скачка потенциала в точке эквивалентности и снижения влияния на показания прибора ряда примесей (например, ионов железа) в сигнализаторе применен электрохимический метод очистки золотого электрода ЭЗ-01. Для этого электродная система дополнительно оснащается третьим (вспомогательным) электродом, с помощью которого на электрод ЭЗ-01 подается ток от генератора переменного тока частотой 50 (500) Гц (с электродом ЭО-01 электрохимическая очистка не применяется).
Сигнализатор состоит из чувствительного элемента ЭЧПг-3 с установленным на арматуре комплектом электродов, генератора поляризующего тока, преобразователя, включающего вынесенный входной усилитель и блок преобразования, и блока индикации, обеспечивающего визуальное наблюдение и цветную сигнализацию превышения концентрации Сr+6 от установленного уровня (рис. 2).

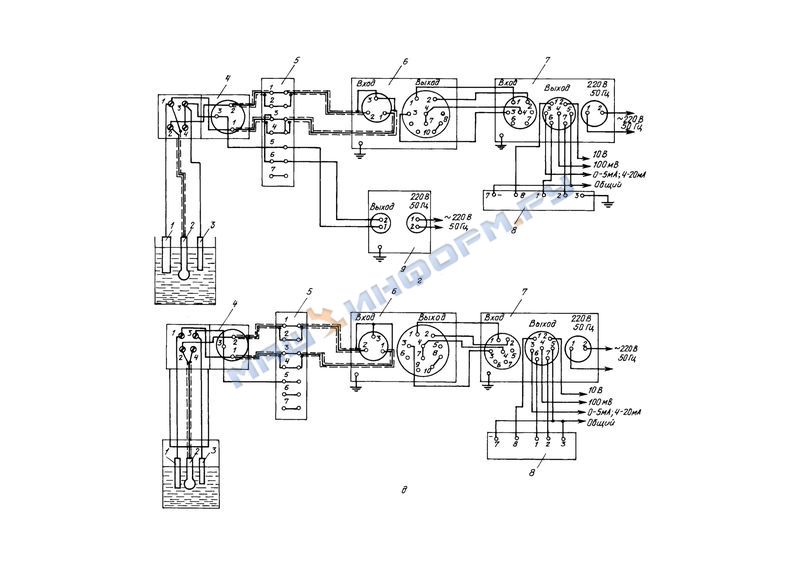

Электрическая функциональная схема сигнализатора:
1 - чувствительный элемент ЭЧПг-3;
2 - генератор поляризующего тока;
3 - соединительная коробка;
4 - входной усилитель;
5 - блок индикации;
6 - блок преобразования;
7 - записывающий прибор с регулирующим устройством;
8 - исполнительный механизм с регулирующим органом на трубопроводе подачи реагента;
9 - реактор сточных вод
К сигнализатору могут быть подключены сигнализирующие, регистрирующие и регулирующие устройства.
Чувствительный элемент ЭЧПг-3 конструктивно подразделяется на три варианта, отличающиеся друг от друга длиной погружной части (см. табл. 3).
Чувствительный элемент (рис. 3) представляет собой пластмассовую арматуру для закрепления электродов. В нижней части арматуры предусмотрены отверстия для установки электродов. Электроды от повреждения защищаются кожухом. В верхней части арматуры расположена распределительная коробка, в которой размещена клеммная колодка для подключения кабеля электродов:
вывод 1 колодки служит для подключения низкоомных (внутреннее сопротивление до 5 МОм) электродов;
вывод 2 служит для подключения высокоомных (внутреннее сопротивление до 1000 МОм) электродов.
Таблица к рис. 3
| Исполнение | l, мм | L, мм |
| ЭЧПг-3-1600 | 1600 | 2300 |
| ЭЧПг-3-1200 | 1200 | 1900 |
| ЭЧПг-3-800 | 800 | 1500 |

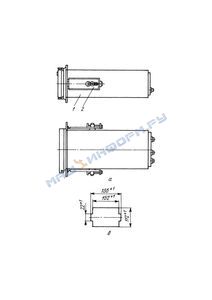

Общий вид чувствительного элемента ЭЧПг-3:
1; 2; 4; 7 - гайки;
3 - корпус;
5; 8; 16 - резиновые кольца;
6 - проточный электрод сравнения;
9 - распределительная коробка;
10 - штепсельный разъем;
11 - клеммная колодка;
12 - труба;
13 - шпилька М6x20;
14, 15 - фланцы
На внешней стороне распределительной коробки находится колодка штепсельного разъема, который служит для подключения чувствительного элемента к усилителю преобразователя.
На верхнюю часть корпуса установлен бачок для хлористого калия проточного электрода сравнения. При использовании другого электрода сравнения на место бачка устанавливается заглушка.
Закрепление чувствительного элемента на емкости производится при помощи фланца, устанавливаемого на корпусе чувствительного элемента.
Проточный электрод сравнения (рис. 4) состоит из бачка, в дно которого ввернут электрод ЭХСВ-1, и корпуса электролитического ключа, соединенного с бачком посредством резинового рукава.

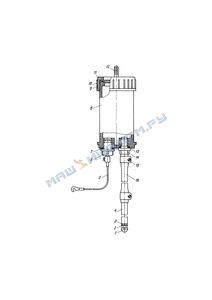

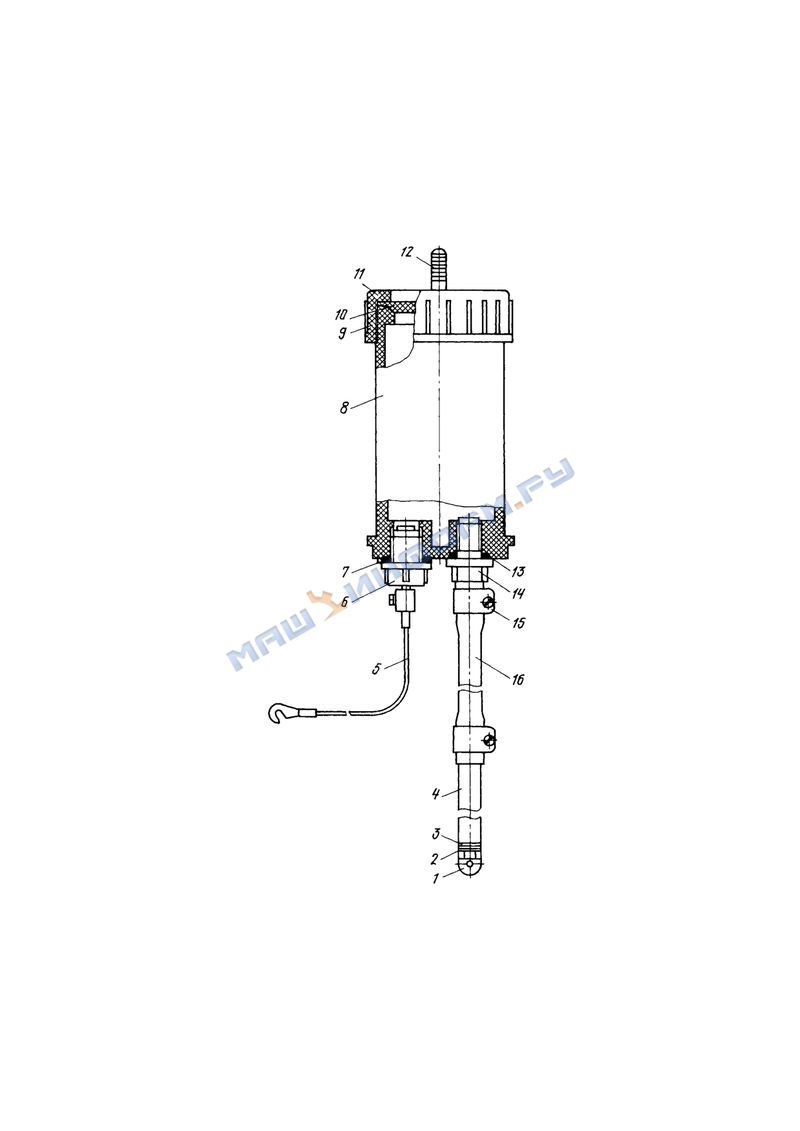

Общий вид проточного электрода сравнения:
1 - винт;
2, 7, 13 - резиновые кольца;
3 - слюдяные прокладки;
4 - корпус;
5 - провод;
6 - электрод ЭХСВ-1;
8 - бачок;
9 - резиновая прокладка;
10 - крышка;
11 - гайка;
12, 14 - штуцеры;
15 - хомут;
16 - резиновый рукав
Бачок вмещает около 0,4 л раствора КС1, который медленно вытекает в контролируемый раствор через торцы слюдяных прокладок.
Через штуцер в крышке бачка можно создать давление в системе проточного электрода сравнения, избыточное на 0,06-0,08 МПа (0,6-0,8 кгс/см2) по отношению к контролируемому раствору. При этом достигается непрерывное протекание раствора КС1 через слюдяные прокладки. Бачок рассчитан на давление 0,3 МПа.
Глубина погружения чувствительного элемента определяется уровнем анализируемого раствора в технологическом аппарате или емкости.

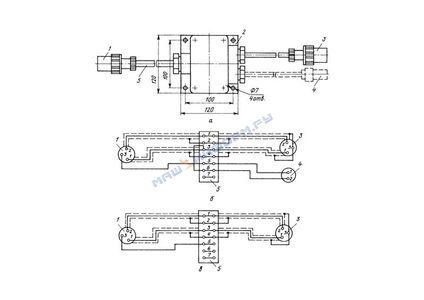

Комплект сигнализатора позволяет произвести установку одной из электродных систем (табл. 4), оптимальный вариант которой зависит от условий эксплуатации и позволяет наиболее рационально проводить обезвреживание хромистых стоков.
Таблица 4
| Подключение к клеммной колодке чувствительного элемента ЭЧПг-3 | Положение кнопки –/+ на лицевой панели блока преобразования | Положение перемычки "Верх-Низ" на задней стенке блока преобразования | Положение декадного переключателя "НАЧАЛО" на лицевой панели блока преобразования | Диапазон, мВ (положение перемычки) | Схема электрических соединений | Шкала, мВ | Положение светофильтров, мВ | |||
| клемма 1 | клемма 2 | Начало | Конец | зеленого (отсутствие хроматов) | красного (наличие хроматов) | |||||
| ЭХСВ-0 | ЭЗ-01 ЭЗ-01 ЭЗ-01 | Нажата | Низ | 020 | 1000 | рис. 7 г | 200 | -800 | +200; -100 | -500; -800 |
| ЭХСВ-1 | ЭО-01 ЭО-01 | Отжата | Верх | 035 | 250 | рис. 7 д | -350 | -600 | -350...-450 | -550...-600 |
| ЭСП-04-14 | ЭО-01 | 040 | -400 | -650 | -400...-500 | -600...-650 | ||||
| Примечание. При всех измерениях кнопка "pXi" на лицевой панели блока преобразования должна быть нажата. | ||||||||||
Электроды ЭЗ-01 и ЭО-01, используемые в качестве индикаторных, являются редоксметрическими электродами: показания сигнализатора будут устойчивыми только при условии наличия в растворе ионов в виде окисленной и восстановленной форм.
Обязательным условием надежной работы электрода ЭЗ-01 является его непрерывная электрическая очистка, обеспечивающая наиболее оптимальные условия для длительной работы сигнализатора.
Для нормальной работы электрода непременным условием является также поддержание концентрации хроматов в ванне обезвреживания (при периодическом или непрерывном процессе) на определенном среднем уровне, что чаще всего обеспечивается подпиткой стоков растворов из накопительной емкости, куда поступают стоки при залповых сбросах хроматов.
Выбор электрода сравнения определяется его прямым назначением - необходимостью получения стабильного постоянного потенциала.
В зависимости от условий эксплуатации, руководствуясь табл. 5, выбирается электрод сравнения.
Таблица 5
| Наименование электрода сравнения | Внутреннее электрическое сопротивление | Преимущества | Недостатки |
| ЭВП-08 | До 20 кОм | Не требуется дополнительного обслуживания (доливки раствора) | Не работает в условиях образования пленок и осадков и избыточном давлении среды |
| ЭХСВ-1 | До 20 кОм | Может работать в условиях образования пленок и осадков. Потенциал электрода не изменяется с изменением температуры | Требует постоянного дополнительного обслуживания (доливки в бачок раствора KCI). При избыточном давлении раствора требует подвода воздуха |
| ЭСТ-02-26 (ЭСП-04-14) | До 1000 МОм | Не требует дополнительного обслуживания (доливки раствора). Может работать при избыточном давлении среды до 0,2 МПа | Требует высокой степени изоляции цепи электрода |
Генератор поляризующего тока (рис. 5, а, б) выполнен в металлическом корпусе, который крепится на щите двумя угольниками.
Сигнализатор типа СХ-2:

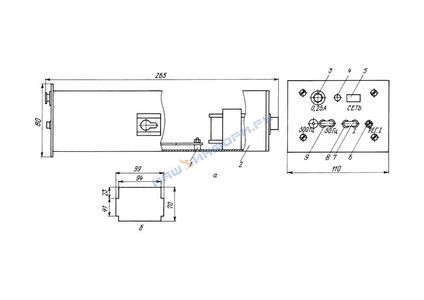

а - общий вид и габаритные размеры генератора поляризующего тока:
1 - плата;
2 - трансформатор;
3 - держатель плавкой вставки;
4 - индикатор включения сети;
5 - включатель сети;
6 - регулятор поляризующего тока;
7 - перемычка;
8 - гнездо контроля поляризующего тока;
9 - гнездо переключения частоты
б - разметка отверстия на панели щита управления для установки генератора поляризующего тока;

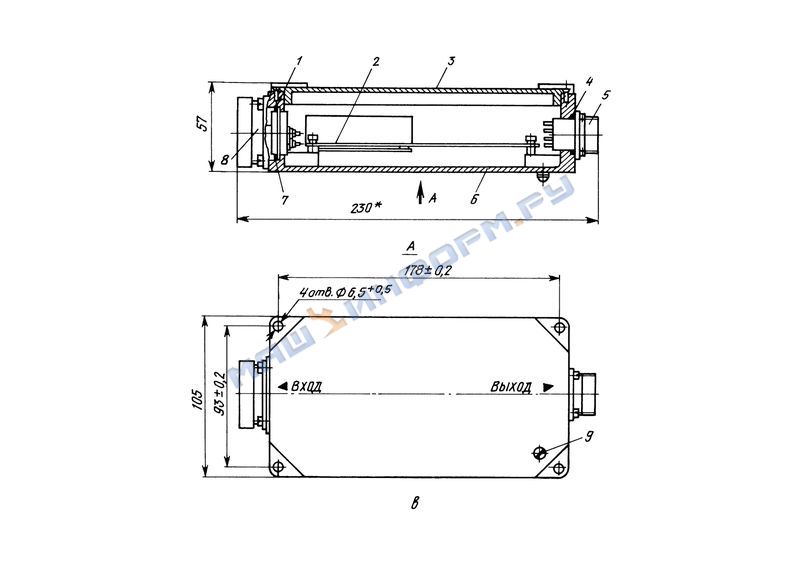

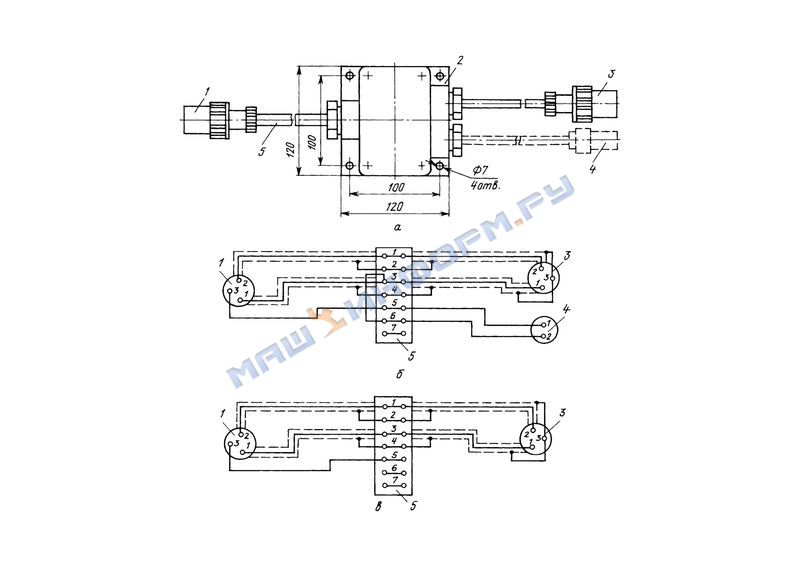

в - общий вид, габаритные, установочные и присоединительные размеры входного усилителя:
1, 4, 7 - прокладки;
2 - плата;
3 - крышка;
4 - выходной разъем;
5 - корпус;
6 - входной разъем;
7 - винт заземления

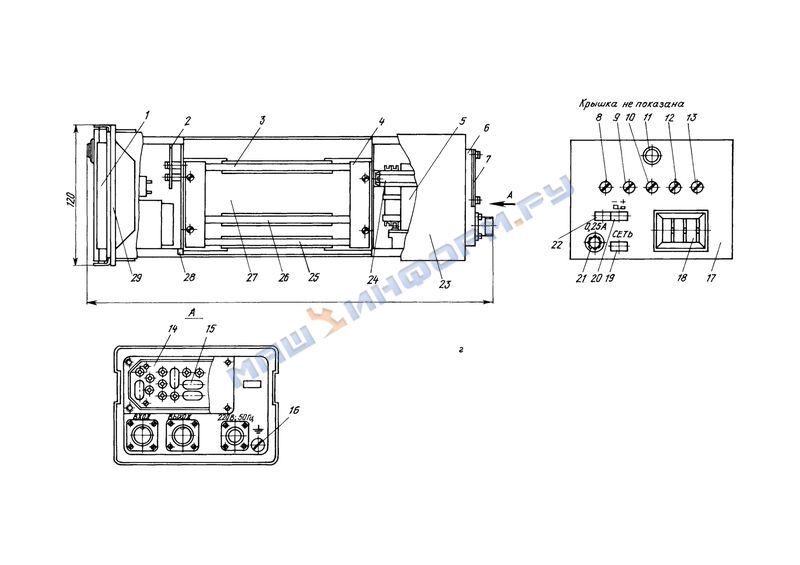

г - общий вид и габаритные размеры блока преобразования:
1 - крышка;
2 - преобразователь входного сигнала;
3 - блок питания;
4 - планка;
5 - трансформатор;
6 - задняя стенка;
7 - крышка;
8 - потенциометр установки верхнего предела выходного сигнала постоянного тока (напряжения);
9 - потенциометр установки нижнего предела выходного сигнала постоянного тока (напряжения);
10 - потенциометр установки значений pX;
11 - лампа-индикатор включения сети;
12 - потенциометр установки значения E;
13 - потенциометр установки крутизны электродной системы;
14 - колодка с гнездами для перемычек;
15 - перемычка;
16 - винт заземления;
17 - лицевая панель;
18 - декадный переключатель установки начала выбранного диапазона измерений;
19 - переключатель сети;
20 - переключатель выбора полярности выходного сигнала;
21 - держатель плавкой вставки;
22 - переключатель уставки pX;
23 - кожух;
24 - направляющая;
25 - блок выходных сигналов;
26 - измерительный ток;
27 - шасси;
28 - каркас;
29 - ободок
На лицевой панели размещены: кнопка включения сети, держатель плавкой вставки, индикатор включения сети, гнезда переключения частоты поляризующего тока, гнезда контроля тока поляризации, ось регулятора поляризующего тока. На задней стенке размещены разъемы подключения сети, выхода и вывод заземления.
Внутри блока размещены трансформатор и плата с элементами электрической схемы.
Преобразователь состоит из входного усилителя и блока преобразования (см. рис. 2).
Входной усилитель предназначен для преобразования ЭДС электродной системы в выходной сигнал постоянного тока.
Питание усилителя осуществляется постоянным током от блока преобразования.
Входной усилитель (рис. 5, в) представляет собой литой алюминиевый корпус, закрывающийся крышкой. Герметизация корпуса осуществляется прокладками. На корпусе также закреплен входной высокоомный разъем и выходной разъем. Внутри корпуса расположена плата усилителя. Соединение платы с разъемами осуществляется при помощи жгута. На корпусе имеется винт заземления.
Блок преобразования (рис. 5, г), состоит из кожуха, закрывающегося крышкой, и внутреннего каркаса с расположенными на нем элементами схемы.
Кожух выполнен из листовой стали и с лицевой стороны имеет ободок, служащий упором при креплении блока преобразования на щите. Уплотнение крышки с кожухом осуществляется резиновой прокладкой, а задней стенки - прокладкой.
Каркас состоит из лицевой панели, шасси, задней стенки.
На лицевой панели расположены органы управления преобразователя, держатель плавкой вставки.
На шасси каркаса расположены силовой трансформатор и направляющие трех печатных плат, связь между которыми осуществляется при помощи специальных розеток и объемного монтажа. Надежный контакт печатных плат с розетками обеспечивается двумя планками.
На задней стенке размещены разъемы измерительных и силовых цепей, винт заземления, отсек с колодкой и перемычками.
Положение перемычек определяет выбранный режим измерений. Отсек с колодкой закрывается крышкой, на внутренней стороне которой указано положение перемычек. Уплотнение отсека осуществляется резиновой прокладкой.
Крепление каркаса в кожухе выполнено винтами, под одним из которых установлена чашка пломбы.
Блок преобразования содержит следующие функциональные узлы: измерительный блок, блок выходных сигналов, преобразователь входного сигнала, блок питания.
Измерительный блок выполняет следующие функции:
настройку преобразователя для работы на различных диапазонах измерений в качестве рХ-метра или милливольтметра;
коррекцию показаний рН-метра при изменении температуры контролируемого раствора;
гальваническое разделение входных и выходных цепей.
Настройка преобразователя заключается в установлении соответствия между характеристикой применяемой электродной системы и градуировочной характеристикой преобразователя.
Измерительный блок включает в себя следующие элементы, расположенные на лицевой панели блока преобразования:
переменный резистор "S", обеспечивающий регулирование крутизны при температуре 20°С;
переменный резистор "рХ", обеспечивающий установку значения координаты рХi;
переменный резистор "Е", обеспечивающий установку значения координаты Еi;
переключатель "рХ", обеспечивающий установку значения координаты рХi;
переключатель "-/+", обеспечивающий униполярный выходной сигнал преобразователя;
переключатель "НАЧАЛО", служащий для установки начала выбранного диапазона измерений.
Резисторы "S" и "Е" используются также при работе преобразователя для измерения рН.
Отличительной особенностью измерительного блока является то, что по выходному сигналу постоянного тока и напряжения осуществляется "вырезка" необходимого диапазона измерения.
Гальваническое разделение входных и выходных цепей выполнено на основе широтно-импульсной модуляции сигнала.
Блок выходных сигналов обеспечивает преобразование импульсного сигнала в унифицированный выходной сигнал постоянного тока (напряжения).
Блок выходных сигналов включает в себя следующие элементы, расположенные на лицевой панели блока преобразования:
переменный резистор "О", обеспечивающий установку нижнего предела выходного сигнала постоянного тока (напряжения);
переменный резистор "РАЗМАХ", обеспечивающий установку верхнего предела выходного сигнала постоянного тока (напряжения).
Блок питания представляет собой два стабилизированных выпрямителя с выходными напряжениями + 12, + 15 В.
Преобразователь входного сигнала содержит: стабилизатор тока, предназначенный для питания входного усилителя постоянным током;
преобразователь измерительного тока входного усилителя в напряжение;
стабилизатор напряжения +5 В для питания микросхемы блока измерительного; преобразователь выходного напряжения плюс 10 В в выходной ток 100 мкА для индикации показаний.
Установка блока преобразования на щите управления показана на рис. 6.
Установка блока преобразования на щите управления:
а - общий вид,
1 - блок преобразования;
2 - угольник;
б - разметка отверстия на панели щита управления для установки блока преобразования
Электрическое соединение чувствительного элемента с входным усилителем осуществляется соединительным устройством (рис. 7, а).
Внешние электрические соединения сигнализатора:
а - конструкция соединительного устройства:
1 - вилка подключения чувствительного элемента;
2 - клеммная коробка;
3 - вилка подключения входного усилителя;
4 - вилка подключения генератора поляризующего тока;
5 - гибкий металлический рукав;
б - соединение с индикаторным золотым электродом ЭЗ-01:
1, 3, 4 - по рис. а;
5 - клеммная колодка;
в - соединение с индикаторным стеклянным электродом:
1, 3 - по рис. а;
5 - по рис. б;
г - общая схема соединений (индикаторный электрод ЭЗ-01):
1 - индикаторный электрод;
2 - электрод сравнения;
3 - металлический электрод;
4 - чувствительный элемент ЭЧПг-3;
5 - соеди- нительная коробка;
6 - входной усилитель;
7 - блок преобразования;
8 - микроамперметр М1730С;
9 - генератор поляризующего тока;
д - общая схема соединений (индикаторный электрод ЭО-01):
1-8 - по рис. г
Соединительное устройство монтируется из входящих в комплект принадлежностей прибора вилок соединительной коробки. Экранированные связи выполняются кабелем типа РК-50 или РК-75, остальные обыкновенным проводом.
На рис. 7 (б и д) приведены схемы внешних электрических соединений сигнализатора.
В комплект поставки входят: преобразователь, чувствительный элемент, генератор поляризующего тока, электрод сравнения ЭВП-08, стеклянный электрод ЭСТ-02-26; выносной вспомогательный электрод сравнения ЭХСВ-1; электрод ЭО-01 и ЭЗ-01; металлический электрод;
преобразователь П-217; чувствительный элемент; генератор поляризующего тока; комплект ЗИП.
Примечание. Электроды поставляются с паспортом изготовителя.
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
