Теплосчетчик СТ6
Общие сведения
Теплосчетчик СТ6 предназначен для измерения тепловой энергии, потребляемой промышленными предприятиями, жилыми кварталами и отдельными зданиями (объектами различного назначения - жилыми, социально-бытовыми, сельскохозяйственными и т.д.), транспортируемой по трубопроводам тепловых сетей, в открытых и закрытых системах теплоснабжения с возможностью установки на подающем и обратном трубопроводах, при давлении до 1,6 МПа, при температуре от 5 до 150°С. Составные теплосчетчики СТ6 устанавливаются на трубопроводах с диаметром условного прохода Ду от 15 до 250 мм, состоят из счетчиков горячей воды ВСТ, вычислителя "ТВМ" и комплекта платиновых термопреобразователей сопротивления, измеряющих температуру. СТ6-50:
СТ - теплосчетчик;
6 - серия;
50 - модификация.
Условия эксплуатации
Температура окружающего воздуха от 0 до 50°С.
Относительная влажность воздуха не более 80% при температуре 35°С.
Степень защиты теплосчетчика IР67/IР68.
Счетчик должен проходить обязательную государственную проверку. Межпроверочный интервал комплекта счетчика 3 года.
Счетчик зарегистрирован в Государственном реестре средств измерений под № 16188-97.
Счетчик соответствует требованиям технических условий ТУ 4213-016-18151455-97.
Нормативно-технический документ
ТУ 4213.016.18151455-97
Технические характеристики
Диаметр условного прохода Ду, мм - 15-250 Диапазон расхода теплоносителя, м3/ч - 0,03-1200 Предел допустимой относительной погрешности по тепловой энергии, %, при разности температур Dt в диапазоне расходов 0,04Qmаx ?Q ?Qmаx: 3 Dt20°С - +5 Dt20°С - +4 Пределы допустимых относительных погрешностей по объему, %, при: Q0,04Qmаx - +5 0,04Qmаx ?QQmаx - +2 Диапазон измерения температуры теплоносителя, °С, для Ду, мм: 15; 20 - 5-90 25-250 - 5-150 Диапазон измерения разности температур Dt, °С, для Ду, мм: 15; 20 - 3-85 25-250 - 3-145 Пределы допустимой абсолютной погрешности по температуре, °С - +(0,6+0,04t) Диапазон измерения давления, МПа - 0-1,6 Предел допустимой относительной погрешности по давлению, % - +2 Предел допустимой относительной погрешности измерения времени работы теплосчетчика, % - +0,1 Питание для тепловычислителя, В - Литиевая батарейка 3,6 Срок службы, лет - 10 Масса, кг - 1,5-63
Предел допустимой основной относительной погрешности измерения количества потребленной тепловой энергии во всем диапазоне внешних воздействующих факторов и в диапазоне разности температур воды в прямом и обратном трубопроводах от 3 до 150°С лежит в пределах от 0,5 до 1,5.
Предел допустимой относительной погрешности измерения массы воды (без учета погрешностей преобразователей расхода) + 0,5%.
Предел допустимой относительной погрешности измерения давления воды (без учета погрешности преобразователя давления) + 1%.
Предел допустимой абсолютной погрешности измерения температуры воды в прямом и обратном трубопроводах, температуры воды холодного водоснабжения + 0,6°С.
Предел допустимой основной относительной погрешности измерения наработки времени + 0,1%.
Габаритные размеры "ТВМ", мм, не более: длина - 191, ширина - 193, высота - 103. Масса ТВМ не превышает 2 кг.
Средний срок службы ТВМ не менее 10 лет с учетом замены элементов, имеющих меньший срок службы.
Основные технические данные счетчиков ВСТ представлены в таблице.
Таблица
Наименование параметра | Значение параметра для счетчиков с Ду, мм | ||||||||||||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||||
Допустимый расход, м3/ч: минимальный для класса: | 0,06 0,03 | 0,1 0,05 | 0,14 | 0,24 | 0,3 | 1,5 | 1,5 | 1,9 | 2,5 | 5,5 | 5,5 | 12 | 20 | ||||||||||||
0,15 0,12 | 0,25 0,2 | 0,35 | 0,6 | 1 | 3 | 5 | 6 | 6 | 10 | 12 | 20 | 40 | |||||||||||||
0,9 1,5 3 | 1,5 2,5 5 | 2,1 3,5 7 | 3,6 6 12 | 6 10 20 | 16 20 40 | 28 35 70 | 44 55 110 | 72 90 180 | 100 125 250 | 140 175 350 | 260 325 650 | 480 600 1200 | |||||||||||||
Объем воды для 1 имп/л, л/и | 1 | 10 | 100 | 1000 | |||||||||||||||||||||
Емкость роликового счетчика, м3 | 99 999 | 999 999 | 999 999 ? 10 | ||||||||||||||||||||||
Рабочая температура, ° С | 5–90 | 5–150 | |||||||||||||||||||||||
Рабочее давление, Мпа | 1,6 | ||||||||||||||||||||||||
Габаритные размеры, мм: | 110 20 80 70 | 130 20 80 70 | 260 40 123 93 | 260 40 125 93 | 300 40 125 93 | 200 72 247 165 | 200 83 258 185 | 225 95 270 200 | 250 105 280 220 | 250 120 295 250 | 300 135 370 285 | 350 160 395 340 | 450 193 428 400 | ||||||||||||
Присоединение к трубопроводу: | 3/4" 1" | 1" | 1,25" | 1,5" | 2" | – | – | – | – | – | – | – | – | ||||||||||||
– | – | – | – | По ГОСТ 12817–80 | |||||||||||||||||||||
Масса, кг, не более | 0,5 | 0,6 | 2,2 | 4,2 | 4,7 | 15 | 17 | 19 | 22 | 28 | 37 | 50 | 62 |
Температура, °С - 0-180
Предел допустимой погрешности измерения температур термопреобразователей сопротивления, %, при: 3 ? Dt6°С - +1,5
Dt ?6°С - +1
Гарантийный срок - 10 мес с момента ввода теплосчетчика в эксплуатацию, но не более 12 мес с момента изготовления.
Теплосчетчик состоит из счетчика горячей воды крыльчатого и турбинного типа ВСТ (Государственный реестр № 13733-96), согласованной пары платиновых термопреобразователей сопротивления типа КТПТР (Государственный реестр № 14638-95) и тепловычислителя типа "ТВМ" (Государственный реестр № 15271-96).

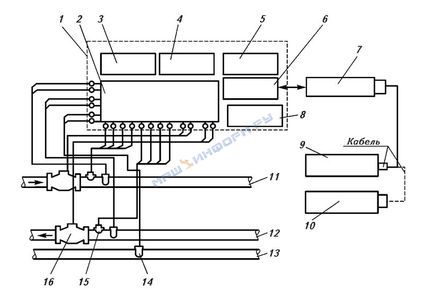

Конструкция вычислителя "ТВМ" представлена на рис. 1.
Конструкция вычислителя ТВМ:
1 - тепловычислитель;
2 - микропроцессор;
3 - жидкокристаллический индикатор;
4 - магнитные кнопки А и В;
5 - память почасовой регистрации;
6 - интерфейсный блок;
7 - вывод КРАУ4.849.007;
8 - встроенный источник питания;
9 - терминальный компьютер HP100LX;
10 - принтер EpsonLX300;
11 - подающий трубопровод;
12 - обратный трубопровод;
13 - трубопровод холодной воды;
14 - термометры сопротивления;
15 - тензопреобразователи давления;
16 - датчики расхода с импульсным выходом
Конструкция термопреобразователя сопротивления представлена на рис. 2.
Термопреобразователь сопротивления:
а - термопреобразователь сопротивления;
б - кожух для монтажа в трубопроводе
Термопреобразователи сопротивления следует монтировать симметрично к оси трубопровода (рис. 3) идентичным способом как на подающем, так и на обратном трубопроводах.
Способ монтажа термопреобразователей сопротивления
Принцип действия теплосчетчика показан на рис. 4.
Структурная схема систем теплоснабжения:
а - открытая система теплоснабжения, подключение датчиков и терминального компьютера к ТВМ с трехпроводной схемой присоединения термопреобразователей сопротивления:
1 - тепловычислитель;
2 - интерфейсный разъем;
3 - терминальный компьютер;
4 - принтер;
5 - подающий трубопровод;
6 - обратный трубопровод;
7 - трубопровод холодной воды;
8 - термометр сопротивления;
9 - тензопреобразователь давления;
10 - датчик расхода с импульсным выходом;
Х1-Х21 - выводы
б - закрытая система теплоснабжения, подключение датчиков и терминального компьютера к ТВМ с двухпроводной схемой присоединения термопреобразователей сопротивления:
1-9 - по рис. 4,а
Микропроцессор выполняет преобразование сигналов первичных преобразователей (термометров сопротивления, преобразователей расхода и преобразователей давления) в цифровые значения температур подаваемой, обратной и холодной воды, расходов и давлений подаваемой и обратной воды, рассчитывает и запоминает в памяти почасовой регистрации параметры теплового потока (тепловую мощность и потребленную тепловую энергию), под управлением магнитных кнопок выводит измеренные и рассчитанные величины на жидкокристаллический индикатор. Терминал на базе портативного компьютера и специальной программы через интерфейсный блок считывает содержимое памяти почасовой регистрации и предоставляет возможность углубленного анализа работы теплопотребляющей установки и качества тепловой энергии. Терминал подключается через унифицированный кабель и специализированный вывод к разъему на корпусе ТВМ, доступному без вскрытия корпуса. Предусмотрено документирование результатов регистрации и анализа теплового потока, для чего к терминальному компьютеру может подключаться через унифицированный кабель принтер.
ТВМ имеет следующие входы/выходы:
два входа для приема числоимпульсного кода от счетчиков расхода горячей воды в виде последовательности импульсов. Счетчики расхода должны иметь выход в виде замыкания "сухого контакта" с сопротивлением в замкнутом состоянии не более 10 Ом и длительностью замкнутого/разомкнутого состояний не менее 0,25 с. Возможно исполнение ТВМ с импульсным токовым входом, амплитуда импульсов тока от 7 до 15 мА при длительности импульса тока (20+5) мс, период следования не менее 0,75 с; диапазон измерения массового расхода воды от 0 до 4,8 т/ч, а массы воды до 999999 т;
три входа для подключения по двухпроводной или трехпроводной линии связи преобразователей температуры (термометров сопротивления) по ГОСТ 6651-84 с номинальной статической характеристикой 100П или 500П для измерения температур воды в подающем, обратном трубопроводах и трубопроводе холодного водоснабжения в диапазоне от 0 до 180°С;
два входа для подключения преобразователей давления (тензопреобразователей) с сопротивлением измерительного моста (4+1) кОм и допустимым напряжением питания от 0 до 6 В или преобразователей давления с унифицированным токовым выходом (4-20) мА;
диапазон измерения давления от 0 до 2,5 МПа;
два входа пользователя (через магнитный ключ) для просмотра/измерения величин;
выход для подключения терминала считывания данных (далее по тексту терминал).
ТВМ предназначен для применения в открытых (рис. 4, а) и закрытых схемах теплоснабжения (рис. 4, б).
На индикаторе вычислителя высвечиваются следующие показания: значение тепловой энергии; время работы прибора; температура в подающем и обратном трубопроводе; разность температур; температура в трубопроводе холодного водоснабжения; расход в подающем и обратном трубопроводе; накопленная масса в подающем и в обратном трубопроводе;
давление в подающем и в обратном трубопроводе; тепловая мощность.
В комплект поставки входят: счетчик горячей воды ВСТ, термопреобразователи сопротивления, тепловычислитель типа ТВМ, паспорт счетчика горячей воды ВСТ, руководство по эксплуатации теплосчетчика СТ6.
