Система многоканальная измерения уровня и раздела жидких сред РУПТ-МН-РС64
Общие сведения
Система многоканальная измерения уровня и раздела жидких сред РУПТ-МН-РС64 предназначена для измерения и сигнализации уровня жидкости, границы раздела двух жидких сред с различной плотностью, в том числе высоковязких нефтепродуктов и сжиженных газов в резервуарных парках, а также, по требованию заказчика, измерения массы, объема, плотности и температуры жидкости.
Система может применяться при учетных и технологических операциях на нефтебазах, хранилищах сжиженного газа, автозаправочных станциях и других предприятиях различных отраслей промышленности.
Структура условного обозначения
РУПТ-МН-РС64-Х-Х-Х-Х-220-50:
РУПТ - резонансный уровнемер повышенной точности;
МН - многоточечный;
РС - раздел сред;
64 - до 64 точек контроля;
Х - погрешность измерения, мм (+2; +1);
Х - диапазон измерения, м;
Х - число первичных преобразователей (1-64);
Х - температура окружающего воздуха первичного
преобразователя, °С (-50...50);
220 - напряжение питания, В;
50 - частота, Гц.
Условия эксплуатации
По устойчивости к климатическим воздействиям составные части системы соответствуют климатическому исполнению УХЛ по ГОСТ 15150-69:
для первичного преобразователя ПП и датчика температуры и гидростатического давления ДТД: температура окружающей среды от -50 до 50°С; относительная влажность воздуха не более 98%;
для микропроцессорного блока управления МБУ, блока дискретных установок БДУ, согласователя интерфейсов СИ, монитора, принтера: температура окружающей среды от 5 до 40°С; относительная влажность воздуха не более 80%; атмосферное давление 84-106,7 кПа (630-800 мм рт. ст.).
Первичный преобразователь имеет маркировку взрывозащиты "IЕхibIIВТ6 в комплекте РУПТ-МН-РС64", соответствует требованиям ГОСТ 22782.5-78, ГОСТ 22782.0-81 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.
МБУ имеет маркировку взрывозащиты "ЕхibIIВ в комплекте РУПТ-МН-РС64", искробезопасные цепи уровня "ib" по ГОСТ 22782.5-78.
МБУ, БДУ, СИ, монитор и принтер предназначены для установки вне взрывоопасных зон.
Система РУПТ-МН-РС64 классифицирована в соответствии с требованиями ГОСТ 12997-84.
По степени защиты от поражения электрическим током МБУ, БДУ, СИ относятся к классу 0I по ГОСТ 12.2.007.0-75.
Блоки системы МБУ, БДУ, СИ, монитор, принтер должны быть заземлены в одной точке. При этом зажимы заземления МБУ, БДУ, СИ должны быть заземлены с корпусом заземления медным голым проводом сопротивлением не более 0,1 Ом.
Первичный преобразователь заземляется непосредственно на объекте.
Система соответствует требованиям ТУ 4214-009-423.342.58-98.
Нормативно-технический документ
ТУ 4214-009-423.342.58-98
Технические характеристики
Рабочая среда
Нефть, нефтепродукты, сжиженные газы, вода и другие жидкости, вязкость которых не ограничивается при отсутствии застывания контролируемой среды на элементах конструкции ПП и отсутствии отложений на них, препятствующих перемещению поплавка.
Предел допустимой абсолютной погрешности измерения, мм, не более: с ПП длиной до 4 м - +2(+1*)
с ПП длиной свыше 4 м - +2
раздела жидких сред - +20
Предел допустимой основной погрешности измерения гидростатического давления (плотности), % - +0,5
Предел допустимой основной погрешности измерения температуры, °С - +0,5
Верхний предел измерения уровня, м - 0,4; 0,6; 1; 1,6; 2; 2,5; 3; 4; 6; 8; 10; 12; 16
Нижний предел измерения, м, не более: для ПП контроля уровня - 0,3
для ПП контроля уровня и границы раздела двух сред: при контроле уровня - 0,73
при контроле раздела двух сред - 0,69
Диапазон плотности измеряемой жидкости, г/см3 - 0,5-1,1**
Разность плотностей верхней и нижней фаз, г/см3, не менее - 0,1
Допустимое рабочее избыточное давление, МПа - 1,6***
Изменение погрешности, вызванное отклонением температуры окружающего воздуха, мм, не более - +2 на 10°С
Дискретность установки уставок аварийных уровней, мм - 10
Число выходных сигналов БДУ, не более - 128
Выходной дискретный сигнал БДУ: коммутируемое напряжение постоянного тока, В - 24+5
максимальный коммутируемый ток, А - 0,5
Напряжение питания переменного тока, В - 220-+
Частота тока, Гц - 50+1
Потребляемая мощность, В·А, не более - 230
Габаритные размеры, мм: первичного преобразователя - (Н+460)x260x215
МБУ - 400x335x175
БДУ - 400x275x170
СИ, БПС - 160x150x84
ДТД - (Н+260)x Ж160
монитора - 350x400x400
принтера - 580x330x95
Масса, кг, не более: ПП, ДТД - 20
МБУ, БДУ, монитора, принтера - 25
СИ - 2
* По требованию заказчика система с ПП длиной до 4 м может быть изготовлена с пределами допустимой абсолютной погрешности + 1 мм.
** При выпуске ПП настраиваются на плотность 1 г/см3 или на плотность, согласованную с заказчиком.
*** По требованию заказчика ПП системы могут быть изготовлены на рабочее избыточное давление до 2,5 МПа.
Гарантийный срок - 1,5 года со дня ввода системы в эксплуатацию.
Гарантийный срок хранения - 1 год с момента изготовления.
Конструкция и принцип действия
Система состоит из микропроцессорного блока управления, блока дискретных уставок, датчика температуры и гидростатического давления (плотности), согласователя интерфейсов, первичного преобразователя (1-64), монитора, принтера.
Детали первичного преобразователя и датчика температуры и гидростатического давления, соприкасающиеся с контролируемой средой, изготовлены из коррозионно-устойчивой стали или сплава не хуже 12Х18Н10Т ГОСТ 5632-72.
Система устанавливается на объекте с возможностью одновременного контроля уровня жидкой среды в 64 емкостях.
Включается МБУ, и посредством его пульта управления запускается программа контроля уровня сред (границы раздела сред), заложенная в память блока.
Затем МБУ подает питание на каждый из 64 ПП, осуществляя автоматический циклический их опрос, занося согласно программе каждые 30 мин данные для всех резервуаров на диск, что позволяет быть застрахованным от внезапного отключения напряжения питания.
В МБУ поступивший с ПП сигнал обрабатывается и выводится на монитор и дешифратор ПП.
При достижении контролируемого уровня жидкой среды аварийных значений БДУ выдает сигнал на отключение (включение) технологического оборудования.
Подключение БДУ к МБУ и передача информации с МБУ на БДУ и обратно производится через согласователь интерфейсов СИ. Оператор может по своему усмотрению опросить любой из всех 64 ПП и тем самым проконтролировать уровень жидкой среды или уровень раздела сред в соответствующем резервуаре.
Сигнал с датчиков температуры и гидростатического давления через блок преобразования сигнала поступает на аналогово-цифровой преобразователь, обрабатывается в МБУ и в цифровой форме отображается на мониторе.
Метрологическая поверка системы в процессе эксплуатации осуществляется по согласованной с Госстандартом РФ методике без извлечения первичного преобразователя из емкости, без слива контролируемой жидкости и без привлечения дополнительных технических средств.
Межповерочный интервал - 2 года.
Габаритные и установочные размеры ПП, МБУ и ДТД приведены на рис. 1-4, схема внешних соединений системы - на рис. 5.
Таблица к рис. 1
| Рис. 1 | Н, м | Н1, мм, не более | Н’1, мм, не более |
| а | 0,4–16 | 300 | – |
| б | 0,4–1 | 730 | 690 |
Общий вид, габаритные и установочные размеры первичного преобразователя:
а - для измерения уровня:
1 - штуцер;
2 - поплавок;
3 - ограничительная скоба;
4 - уровень среды;
Н - диапазон измерения (размер погружной части ПП);
Н1 - нижнее положение уровня среды;
б - для измерения границы раздела сред:
1 - метка;
2 - ограничительная скоба;
3 - уровень-граница раздела сред;
4 - уровень верхней жидкости;
Н'1 - нижнее положение уровня границы раздела сред
Внешний вид и габаритные размеры микропроцессорного блока управления МБУ
Блок преобразования сигналов БПС-96ПР:
а - общий вид, габаритные и установочные размеры:
1 - винт заземления М5;

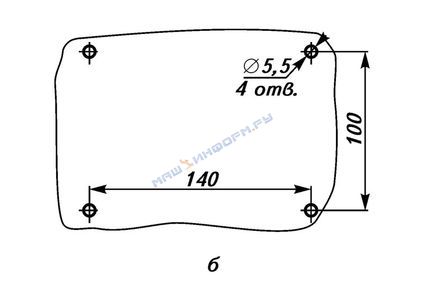

б - разметка для крепления на щите
Общий вид, габаритные и установочные размеры датчика температуры и гидростатического давления ДТД:
Н - измеряемый уровень
Щ В состав системы РУПТ-МН-РС64 входят: микропроцессорный блок управления МБУ, блок дискретных уставок БДУ, согласователь интерфейсов СИ, первичный преобразователь ПП (1...64), датчик температуры и гидростатического давления ДТД (1...64), монитор, принтер, одиночный комплект ЗИП, техническое описание и инструкция по эксплуатации на систему, паспорт системы, паспорт СИ, паспорт БДУ, паспорт монитора (или руководство пользователя), паспорт принтера (или руководство пользователя).
Число ПП и ИМО и наличие ИМО, БДУ, СИ, принтера в комплекте поставки определяется заказчиком. БДУ, монитор, принтер - покупные изделия.
