Термопреобразователи сопротивления ТСП, ТСМ

Общие сведения

Термопреобразователи сопротивления (датчики) ТСП, ТСМ предназначены для измерения температуры твердых, жидких и газообразных сред.

Структура условного обозначения

ТСП(М)-ХХХХ-ХХ-Х(Х)-Х-Х-Х-Х:
ТСП(М) - тип датчика;
ХХХХ-ХХ - исполнение датчика;
Х(Х) - длина монтажной части L, мм;
Х - климатическое исполнение;
Х - класс допуска;
Х - номинальная статическая характеристика (НСХ);
Х - номер схемы соединения проводников с чувствительным
элементом (ЧЭ).

Условия эксплуатации

Климатическое исполнение С4 по ГОСТ 12997-93 и Т3 по ГОСТ 15150-69.
Устойчивость к механическим воздействиям по ГОСТ 12997-93:
N4 - для ТСП(М)-0595-01(02); F2 - для ТСП(М)-1193;
F3 - для ТСП(М)-1193-01; N3 - для остальных.
Степень защиты от попадания пыли и влаги по ГОСТ 14254-96:
IР55 и IР00 для ТСП(М)-1193, ТСП-0395, ТСП-1195.
Поверка производится по ГОСТ 8.461-85. Межповерочный интервал не реже 1 раз в год.
Датчики зарегистрированы в Государственном реестре средств измерения под № 14216-94 и № 14217-94.
Датчики соответствуют требованиям ТУ 311-00226253.035-93 (ТСМ) и ТУ 311-00226253.037-93 (ТСП).

Нормативно-технический документ

ТУ 311-00226253.035-93;ТУ 311-00226253.037-93

Технические характеристики

Показатель тепловой инерции, условное давление и масса представлены в табл. 1.

Таблица 1

Типоисполнение датчика Показатель тепловой инерции (с гильзой), с, не более Условное давление, МПа Масса, кг

ТСП(М)-0193

 40 0,4 0,25–0,88

ТСП(М)-0193-01

 40(120) 10 0,25–1,33

ТСП(М)-0193-02

 20(60) 6,3 0,25–0,56

ТСП(М)-1193

 8 0,1 0,01–0,04

ТСП(М)-1193-01(02, 03)

 8 0,4 0,12–0,3

ТСП(М)-1293

 80 0,42–0,75

ТСП(М)-1293-01

 80(150) 10 0,44–0,83

ТСП(М)-1393

 40 0,4 0,25–0,88

ТСП(М)-1393-01

 40(120) 10 0,25–1,33

ТСП(М)-1393-02

 20(60) 6,3 0,25–0,56

ТСП-0395

 5 0,4 0,07–0,09

ТСП(М)-0595

 20(150) 1 0,5–1,12

ТСП(М)-0595-01

 8(120) 16 0,6–72

ТСП(М)-0595-02

 8(120) 32 0,59–0,72

ТСП-1195

 20 0,1 0,07–0,08

ТСП-1195-01

 0,075

ТСП(М)-0196

 0,4 0,08–0,55

Диапазон измеряемых температур, НСХ и длина монтажной части представлены в табл. 2.

Таблица 2

Типоисполнение датчика Класс допуска по ГОСТ Р 50353–92 Диапазон измеряемых температур, ° С НСХ по ГОСТ Р 50353–92 Схема соединений по ГОСТ Р 50353–92 Номер рисунка Длина монтажной части L (l), мм

ТСП-0193

 А –50...+500 50П; 100П 3; 4 2

320; 500; 800; 1000; 1250; 1600; 2000

В –200...+500 2; 3; 4

320; 500; 800

3; 4

1000; 1250; 1600; 2000

ТСП-0193-011

 А –50...+500 50П; 100П 3; 4 3

80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150

В –200...+500 2; 3; 4

80; 100; 120; 160; 200; 250; 320; 400; 500; 630;

3; 4

800; 1000; 1250; 1600; 2000; 2500; 3150

500П; 1000П 2; 4

80; 100; 120; 160; 200; 250; 320; 400; 500

ТСП-0193-0281

 А –50...+500 50П; 100П 3; 4 4

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000

В –200...+500 2; 3; 4

ТСМ-0193

 В; С –50...+150;
–50...+180		 50M; 100М 2; 3; 4 2

320; 500; 800; 1000; 1250; 1600; 2000

ТСМ-0193-011

 3

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150

ТСМ-0193-021

 4

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000

ТСП-1293

 В –200...+500 50П; 100П 3; 4 5

320; 500; 800; 1000

ТСП-1293-011

 6

200; 250; 320; 400; 500; 630; 800; 1000

ТСМ-1293

 В; С –50...+150;
–50...+180		 50М; 100М 3; 4 5

320; 500; 800; 1000

ТСМ-1293-011

 6

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000

ТСП-1393

 В –200...+500 50П; 100П 2 ? 2
(двойной ЧЭ)		 2

320; 500; 800; 1000

ТСП-1393-011

 3

80; 100; 120; 160; 200; 250; 320; 400;
500; 630; 800; 1000

ТСП-1393-021

 4

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000

ТСМ-1393

 B; С –50...+150;
–50...+180		 50M; 100М 2 ? 2
(двойной ЧЭ)		 2

320; 500; 800; 1000; 1250; 1600; 2000

ТСМ-1393-011

 3

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150

ТСМ-1393-021

 4

120; 160; 200; 250; 320; 400; 500; 630; 800; 1000

ТСМ-0196

 В; С –50...+150 50М; 100М 4 7

80; 100; 120; 160; 200; 250; 320; 500

ТСМ-0196Б

ТСМ-0196-01

 8

ТСМ-0196-01Б

 9

ТСМ-0196-02

 10

ТСМ-0196-02Б

ТСМ-0196-03

 11

ТСМ-0196-03Б

ТСМ-0196-04

 В; С –50...+150 50М; 100М 2 12

120; 160; 180; 200; 250

ТСМ-0196-04Б

ТСП-0196

 А; В2 –50...+260 50П; 100П 4 7

80; 100; 120; 160; 200; 250; 320; 500

ТСП-0196Б

ТСП-0196-01

 8

ТСП-0196-01Б

 9

ТСП-0196-02

 –50...+500 2 10

ТСП-0196-02Б

ТСП-0196-03

 11

ТСП-0196-03Б

ТСП-0196-04

 А; В3 –50...+260 12

120; 160; 180; 200; 250

ТСП-0196-04Б

ТСП-0196-05

 В –50...+260 1Рt1004 4 7

80; 100; 120; 160; 200; 250; 320; 500

ТСП-0196-05Б

ТСП-0196-06

 8

ТСП-0196-06Б

 9

ТСП-0196-07

 –50...+400 10

ТСП-0196-07Б

ТСП-0196-08

 11

ТСП-0196-08Б

ТСП-0196-09

 –50...+260 2 12

120; 160; 180; 200; 250

ТСП-0196-09Б

ТСП-0196-07

 В –50...+400 500П; 1000П5 4 10

80; 100; 120; 160; 200; 250; 320; 500

ТСП-0196-07Б

ТСП-0196-08

 –50...+200 100П; 500П; 1000П5 11

ТСП-0196-08Б

ТСП-1193

 В –50...+120 50П 4 13

20 (120; 500; 630; 800; 1000; 1600)

100П

20 (1600)

ТСП-1193-01

 С 14

30(4970)

50П

30 (470; 970; 1470; 1970; 4970)

ТСП-1193-02

 15

60; 80; 100; 120; 160; 200; 250; 320

ТСП-1193-03

 16

100; 120; 160; 200; 250; 320; 400

ТСМ-1193

 С –50...+120 50М 4 13

20 (120; 500; 630; 800; 1000; 1600)

ТСМ-1193-01

 14

30 (3005)

ТСМ-1193-02

 15

60; 80; 100; 120; 160; 200; 250; 320

ТСМ-1193-03

 16

100; 120; 160; 200; 250; 320; 400

ТСМ-0193-011
2822011– комплект (парные)

 В –50...+180;
–200...+500		 100М 2 3

80; 100; 120; 160; 200; 250; 320; 400; 500

ТСП-0193-011
2822012– комплект (парные)

 100П; 500П; 1000П 2; 4

ТСП-0395

 В –50...+150 50П 4 17

80; 100; 120

ТСП-0395-01

ТСП-0395-02

 100П

ТСП-0395-03

ТСП-0395-04

 1Рt1002

ТСП-0395-05

ТСМ-0395

 В 100М

ТСМ-0395-01

ТСМ-0395-02

 50М

ТСМ-0395-03

ТСМ-0395-04

 С 100М

ТСМ-0395-05

ТСМ-0395-06

 50М

ТСМ-0395-07

ТСП(М)-0595

 В –200...+500;
–50...+150		 50П; 100П; 50М; 100М 2; 3 18

160; 200; 250; 320; 400; 500; 1250; 2000 (для ТСП-0595); 1250; 2000 (для ТСМ-0595)

ТСП(М)-0595-011

 19

120; 160; 200; 250; 320; 400; 500

ТСП-0595-021

 20

80; 100; 120; 160; 200; 250; 320; 400; 500

ТСП-1195

 В –50...+300 100П 2 21

40(800); 65(1000)

ТСП-1195-01

40(1000)

1 Указаны типы датчиков, при эксплуатации которых могут применяться дополнительно защитные гильзы, монтажные элементы.
2 Для L=320 и 500 мм –только для класса В.
3 Для L=200 и 250 мм –только для класса В, НСХ 50П.
4 В качестве ЧЭ для ТСП-0196-05 (06; 09) используются платиновые напыленные элементы фирмы JUMO (Германия) с W100=R100/R0=1,385 РСА 1.2010.1S.
5 В качестве ЧЭ для ТСП-0196-07 (08) используются платиновые напыленные элементы фирмы JUMO (Германия) с W100=R100/R0=1,385: для ТСП-0196-07 (07Б): 500П – РСА 1.2010.5S,
1000П – РСА 1.2010.10S; для ТСП-0196-08 (08Б): 100П – РСА 1.2010.1L, 500П – РСА 1.2010.5L, 1000П – РСА 1.2010.10L.


Ресурс, ч - 10 000
Гарантийный срок эксплуатации, лет - 1,5

Конструктивные особенности датчиков и измеряемые среды представлены в табл. 3.

Таблица 3

Типоисполнение датчика Измеряемая среда и особенности применения Конструктивные особенности

ТСП(М)-0193

Газообразные и жидкие неагрессивные и агрессивные среды, не разрушающие материал защитной арматуры

Защитная арматура – без штуцера ? 10 мм, корпус головки – термореактивная пластмасса АГ-4В

ТСП(М)-0193-01

То же, со штуцером М20 ? 1,5

ТСП(М)-0193-02

То же, арматура с утонением до ?  8 мм (малоинерционные)

ТСП(М)-1293

Конструкция разборная с термометрической вставкой, арматура – без штуцера, ?  10 мм;
корпус головки – алюминиевый сплав

ТСП(М)-1293-01

То же, со штуцером М20 ? 1,5

ТСП(М)-1393

Двойной (два чувствительных элемента в одном корпусе), остальное – по ТСП(М)-0193 (01; 02) соответственно

ТСП(М)-1393-01

ТСП(М)-1393-02

ТСП(М)-0196;
ТСП-0196-05

Кабельный вывод l = 2500 мм;
защитная арматура – сталь 12Х18Н10Т d = 6 мм, штуцер М20 ? 1,5 приваренный

ТСП(М)-0196Б;
ТСП-0196-05Б

То же, что ТСП(М)-0196, но диаметр защитной арматуры d = 8 мм

ТСП(М)-0196-01;
ТСП-0196-06

То же, что ТСП(М)-0196, но штуцер М16 ? 1,5 передвижной

ТСП(М)-0196-01Б;
ТСП-0196-06Б

То же, что ТСП(М)-0196, но d = 8 мм, штуцер М20 ? 1,5 передвижной

ТСП(М)-0196-02;
ТСП-0196-07

Головка из алюминиевого сплава, защитная арматура – сталь 12Х18Н10Т d = 6 мм, штуцер М20 ? 1,5 приваренный

ТСП(М)-0196-02Б;
ТСП-0196-07Б

То же, что ТСП(М)-0196-02, но диаметр защитной арматуры d = 8 мм

ТСП(М)-0196-03;
ТСП-0196-08

То же, что ТСП(М)-0196-02, но штуцер М16 ? 1,5 передвижной

ТСП(М)-0196-03Б;
ТСП-0196-08Б

То же, что ТСП(М)-0196-02, но d = 8 мм, штуцер М20 ? 1,5 передвижной

ТСП(М)-0196-04;
ТСП-0196-09

То же, что ТСП(М)-0196, но с разъемом типа 2РТТ, штуцер М16 ? 1,5 приваренный

ТСП(М)-0196-04Б;
ТСП-0196-09Б

То же, что ТСП(М)-0196-04, но диаметр защитной арматуры d = 8 мм

ТСП(М)-1193

Для измерения температуры малогабаритных подшипников и поверхности твердых тел в условиях повышенной вибрации производственных агрегатов

Без головки, малоинерционные, защитная арматура ? 5 мм, накидная гайка М8 ? 1, длина монтажной части L=20 мм

ТСП(М)-1193-01

То же, ? 8 мм, накидная гайка М12 ? 1,5; L=30 мм

ТСП(М)-1193-02

То же, ? 9 мм, штуцер М20 ? 1,5, арматура с подпружиниванием L=60...320 мм

ТСП(М)-1193-03

То же, ? 9 мм, штуцер М20 ? 1,5, l = 100...400 мм

ТСМ-0193-012.822.011 – комплект (парные)

Для измерения разности температур прямой и обратной воды в составе теплосчетчиков водяных систем теплоснабжения

Два ТСМ-0193-01 скомплектованы в пару с минимальными отклонениями друг от друга значений начального сопротивления и температурного коэффициента

ТСП-0193-012.822.012 – комплект (парные)

Два ТСП-0193-01 скомплектованы в пару по той же методике

ТСП(М)-0395

Для измерения температуры продуктов при их производстве и стерилизации (в том числе батонов колбас в паровых камерах обжарки)

Без головки, защитная арматура – 12Х18Н10Т, ? 5 мм, с кабелем для подключения L=2500 или L=4500 мм

ТСП(М)-0595

Для измерения температуры жидких и газообразных сред во взрывоопасных зонах или помещениях, в которых могут содержаться аммиак, азотоводородная смесь, углекислый, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода и сернистого ангидрида. Кратковременно (до 4 ч) допускается эксплуатация при концентрации примеси сероводорода до 100 мг/м3, сернистого ангидрида до 200 мг/м3

Взрывозащищенного исполнения. Маркировка взрывозащиты: 1ExdIICT5X. Корпус защитной арматуры ? 8 мм, без штуцера; головка – цинковый сплав ЦАМ 9–1,5

ТСП(М)-0595-01

То же, со штуцером М20 ? 1,5

ТСП-0595-02

То же, со штуцером М20 ? 1,5; с утонением арматуры до ? 6 мм на длине 45 мм; малоинерционны

ТСП-1195

Предназначены для измерения температуры металла рабочей зоны термопластавтоматов типа "RuАSY"

Без головки, защитная арматура ? 6,6 мм, сталь 12Х18Н10Т

ТСП-0196-07
ТСП-0196-07Б
ТСП-0196-08
ТСП-0196-08Б
(парные)

Измерение разности температур прямой и обратной воды в составе теплосчетчиков водяных систем теплоснабжения

Конструкция аналогична ТСП-0196-07, ТСП-0196-07Б, ТСП-0196-08, ТСП-0196-08Б соответственно


Схемы соединений внутренних проводников с ЧЭ представлены на рис. 1.

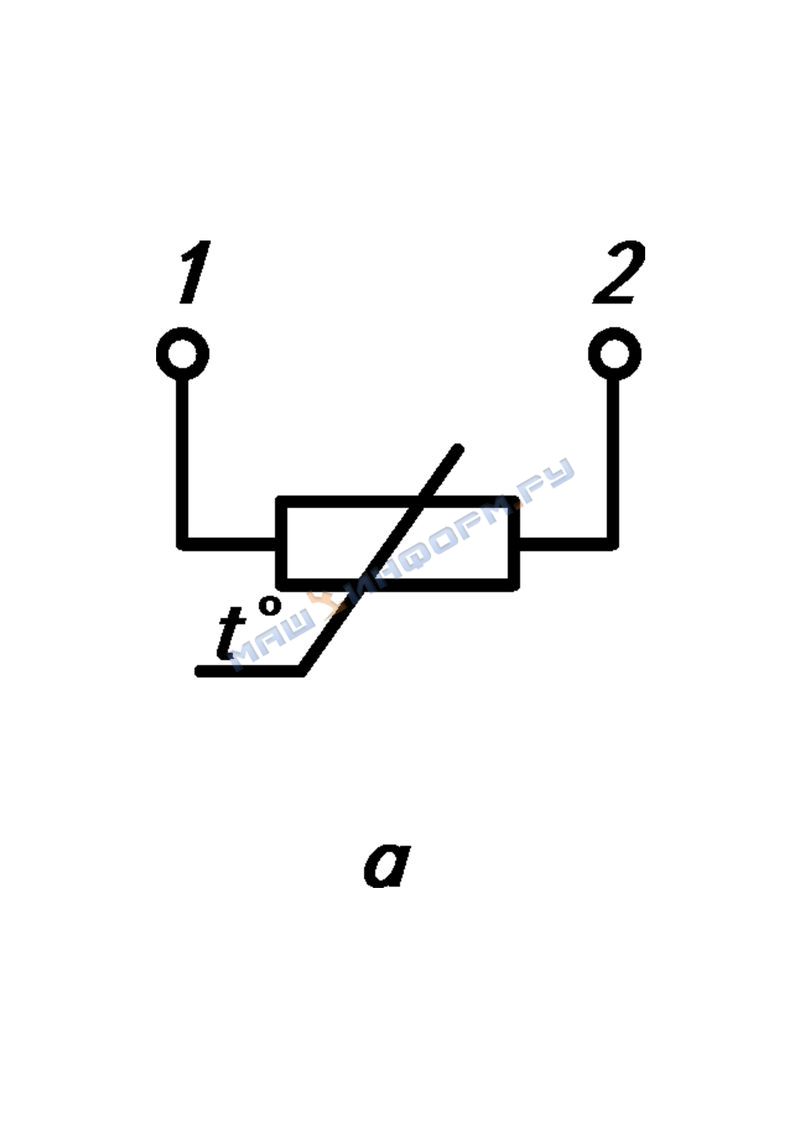

Схемы соединений внутренних проводников с ЧЭ:
а - схема 2;

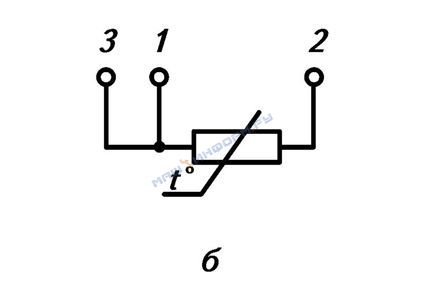

б - схема 3;

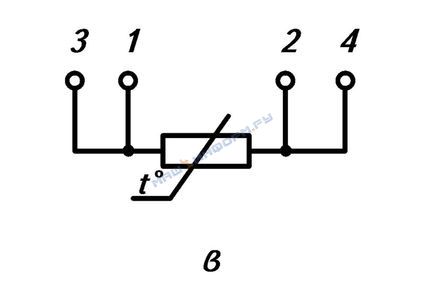

в - схема 4;
г - схема 2x2 - двойной ЧЭ (два ЧЭ в одном корпусе)

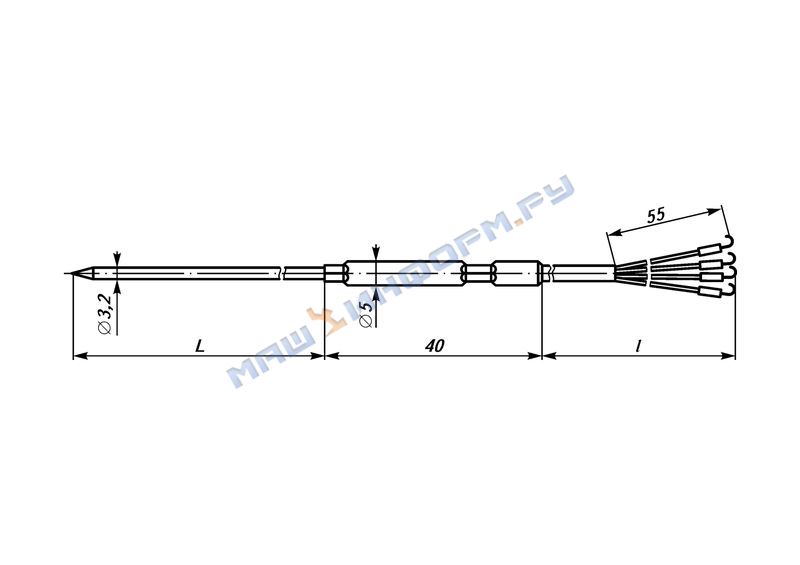

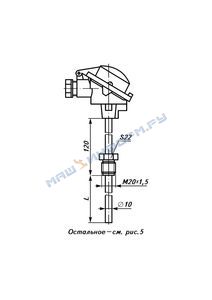

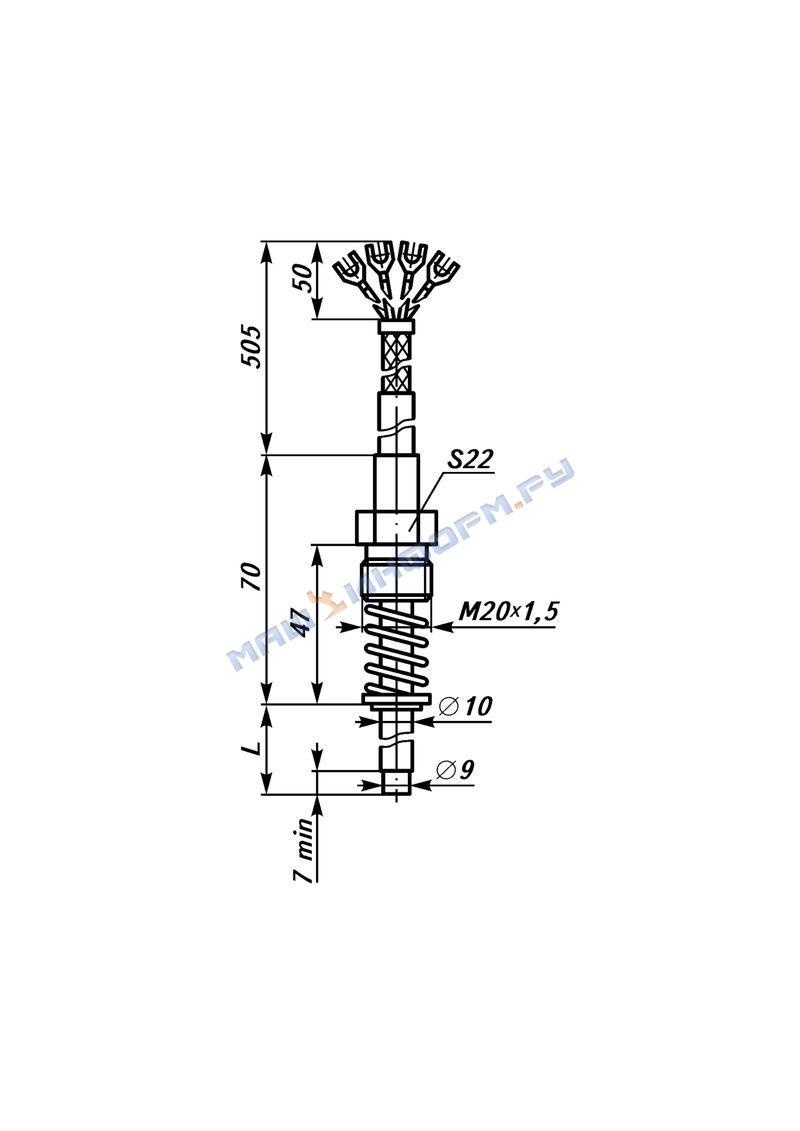

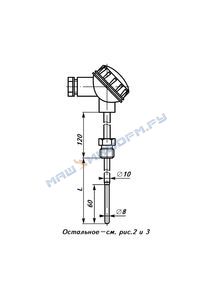

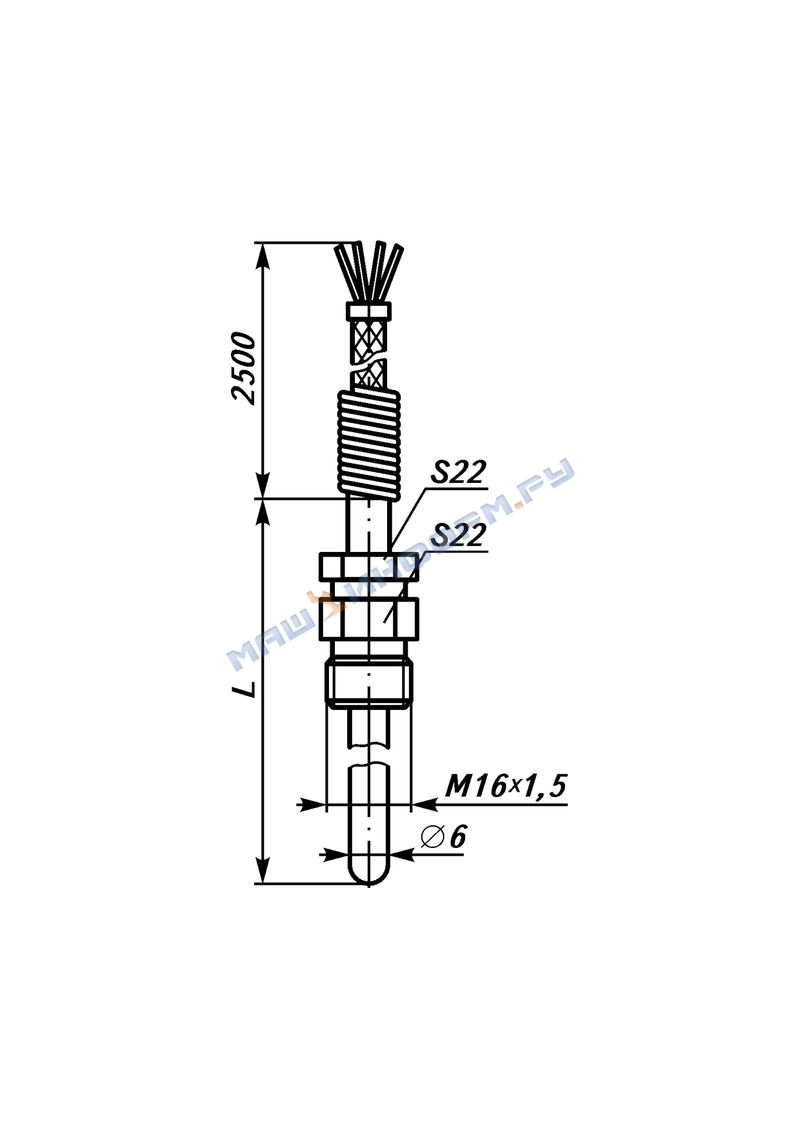

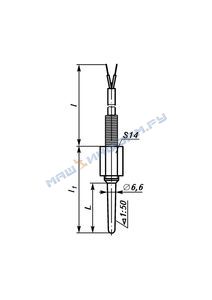

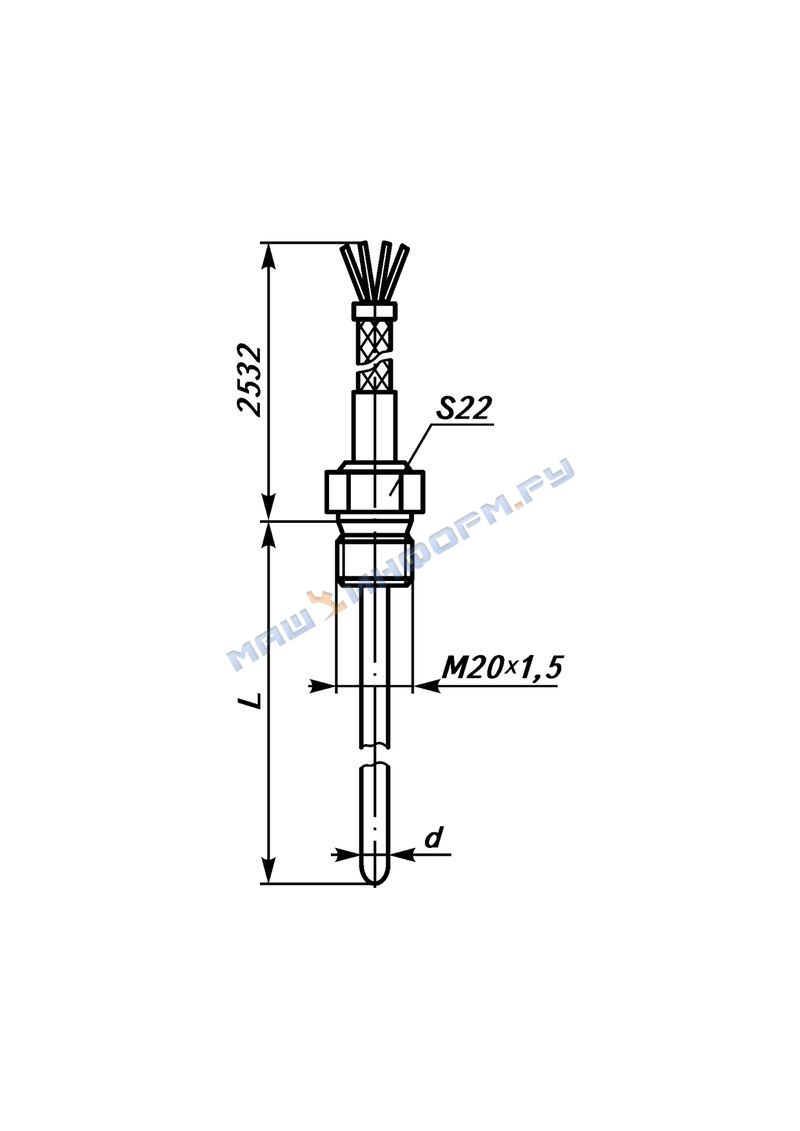

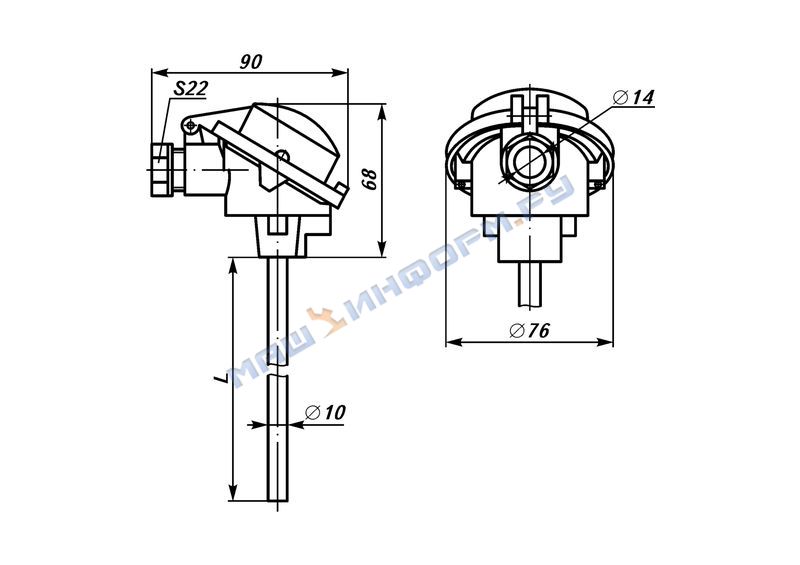

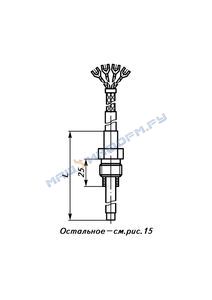

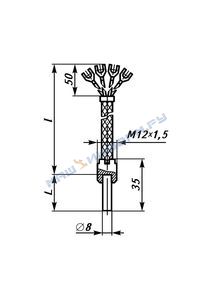

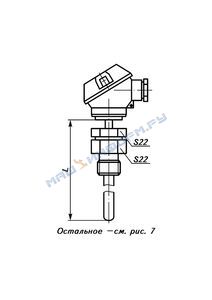

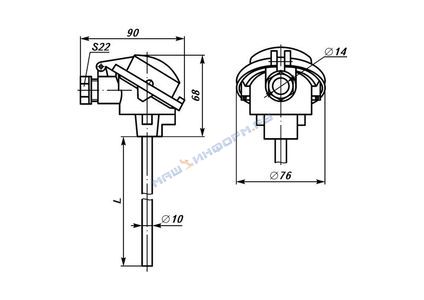

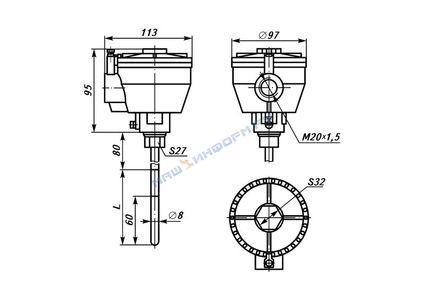

Общий вид и габаритные размеры термопреобразователей сопротивления приведены на рис. 2-21.


В табл. 4 приведено соответствие обозначений термопреобразователей аналогичного назначения ОАО "Челябинский завод "Теплоприбор", НПО "Электротермометрия", г. Луцк.

Таблица 4

Тип датчика по каталогу "Теплоприбор", г. Челябинск Тип датчика по каталогу НПО "Электротермометрия", г. Луцк
1991 г. 1975 г. 1967 г.
ТСМ(П)-0193 ТСМ(П)-1088 ТСМ(П)-712(5071) ТСМ(П)-0879
ТСМ(П)-1193 ТСМ(П)-1388 ТСМ(П)-410-01(085) ТСМ(П)-0979(0281)
ТСМ(П)-0193-01 Нет аналогов
ТСП-1393 ТСП-1088 ТСП-712 ТСП-0879
ТСМ(П)-1293 ТСМ(П)-1188-01 –
ТСП-0395 Нет аналогов
ТСМ(П)-0595 ТСМ(П)-1187 ТСМ(П)-5081-01 –
ТСП-1195 ТСП-0889 –
ТСМ(П)-0192 ТСМ(П)-1288 ТСМ(П)-364-01 –

В комплект поставки входят: датчик и паспорт.
