Термопреобразователи сопротивления типа ТСП005

Общие сведения

Термопреобразователи предназначены для непрерывного изменения температуры рабочих сред (пара, воды, газа, сыпучих материалов, химических реагентов и т.д.), используемых в различных объектах народного хозяйства и не агрессивных к материалу 12Х18Н10Т.
Термопреобразователи соответствуют требованиям ТУ 4211-001-18121253-96.

Структура условного обозначения

ХТСХХ5-Х.ХХ.Х:
Х - количество чувствительных элементов: 1 или 2 (указывается
только количество, равное 2);
ТС - группа изделий (термопреобразователи сопротивления);
ХХ - модификация корпуса;
5 - исполнение (с коммутационной головкой);
Х - условное обозначение номинальной статической
характеристики (НСХ): 50П; 100П;
Х - класс допуска: А, В и С;
Х - схема внутренних соединений проводников: 2; 3; 4;
Х - длина погружаемой части термопреобразователя
сопротивления, мм.

Условия эксплуатации

Термопреобразователи относятся к изделиям общепромышленного применения и могут быть применены для работы во всех макроклиматических районах с умеренным, холодным и жарким климатом.
Термопреобразователи устойчивы к воздействию температуры окружающей среды от минус 50 до 85°С, относительной влажности до 98% при температуре окружающей среды 35°С и атмосферного давления от 66 до 106,7 кПа.
Термопреобразователи по способу защиты человека от поражения электрическим током относятся к III классу в соответствии с требованиями ГОСТ 12.2.007-75.
Погружаемая часть термопреобразователей рассчитана на условное давление 1 (10) МПа (кгс/см2).
Термопреобразователи вибропрочны и виброустойчивы в диапазоне частот от 5 до 80 Гц при амплитуде смещения 0,075 мм.
Термопреобразователи выдерживают воздействие одиночных механических ударов при пиковом ускорении до 1000 м/с2 продолжительностью до 10 мс.
Термопреобразователи в упаковке для транспортирования выдерживают механико-динамические нагрузки:
вибрацию в диапазоне частот от 5 до 80 Гц с амплитудой смещения 0,075 мм;
удары с пиковым ускорением 98 м/с2 продолжительностью 16 мс.
Термопреобразователи в упаковке предприятия-изготовителя могут транспортироваться любым видом транспорта с выполнением действующих правил перевозки грузов и на любые расстояния.
Условия хранения и транспортирования (климатические влияющие факторы):
температура окружающего воздуха от минус 50 до 50°С;
относительная влажность до 98% при температуре 35°С.
Срок хранения термопреобразователей - 3 года.

Нормативно-технический документ

ТУ 4211.001.18121253-96

Технические характеристики

Класс допуска, наряду с точностью подгонки сопротивления термочувствительного элемента при температуре окружающей среды 0°С (Rо), определяет значение отношения сопротивления термопреобразователя при температурах 100 и 0°С - W100, W100 - критерий чистоты и физического состояния материала чувствительного элемента.
Допустимые отклонения сопротивления Rо термопреобразователей от номинального значения не превышают значений, приведенных в табл. 1.

Таблица 1

Тип термопреобразователя Допустимое отклонение Ro для классов допуска, %
А В С
ТСП 0,05 0,1 0,2

Отношения сопротивлений W100 соответствуют значениям, приведенным в табл. 2, при этом наибольшее допускаемое значение W100 не ограничивается.

Таблица 2

Тип термопреобразователя Класс допуска Номинальное значение W100 Наименьшее допустимое значение W100
ТСП А 1,385
1,391
1,3845
1,3906
В 1,385
1,391
1,384
1,390
С 1,385
1,391
1,3835
1,3895

Номинальные статические характеристики (НСХ) преобразования термопреобразователей соответствуют уравнению R=W·Rо, где: R - сопротивление термопреобразователя при температуре t, Ом; W - значение соотношения сопротивлений при температуре t к сопротивлению при температуре 0°С.
Значения W определяются по стандартным таблицам (ГОСТ Р 50353-92).
Рабочие диапазоны измерений:
для ТСП ВИТА.405211.004-04, ВИТА.405211.004-05, ВИТА.405211. 004-100, ВИТА.405211.004-102 - от минус 50 до 150°С;
для остальных ТСП - от минус 200 до 500°С.
Диапазоны измеряемых температур и допустимые отклонения от НСХ преобразования соответствуют приведенным в табл. 3.

Таблица 3

Тип термообразователя Класс допуска Диапазон измерений температуры, t ° С Допустимое отклонение, ° С
ТСП А От -200...+500 0,15+0,002 (t)
В От -200...+500 0,30+0,005 (t)
С От -100...+500 0,60+0,008 (t)

Уход значений основной погрешности измерений термопреобразователей в течение ресурса работы не превышает предельных значений основной погрешности измерений термопреобразователей класса допуска С.
Пределы допустимых значений основной погрешности термопреобразователей в рабочих диапазонах измерений соответствуют допустимым отклонениям, приведенным в табл. 3.
Значения показателя тепловой инерции термопреобразователей, определяемые при коэффициенте теплоотдачи, практически равном бесконечности, не превышает 30 с.
Электрическое сопротивление изоляции между цепью чувствительного элемента (ЧЭ) и корпусом термопреобразователя, а также между цепями термопреобразователя с двумя ЧЭ при температуре от 15 до 35°С и относительной влажности до 80% составляет 100 Ом.
Электрическая изоляция термопреобразователей выдерживает в нормальных условиях напряжение переменного тока 250 В частотой 50 Гц в течение 1 мин.
Рабочий ток в измерительной цепи термопреобразователей - не более 5 мА.
Термопреобразователи могут иметь один или два ЧЭ.
Установленный ресурс эксплуатации термопреобразователей - 70 000 ч. Установленная безотказная наработка - 5000 ч.
Гарантийный срок - 18 мес со дня ввода термопреобразователей в эксплуатацию.

Термопреобразователи (рис. 1) имеют неразборную конструкцию, основу которой составляет ЧЭ, защитный корпус, изготовленный из стали 12Х18Н10Т, и коммутационная головка.

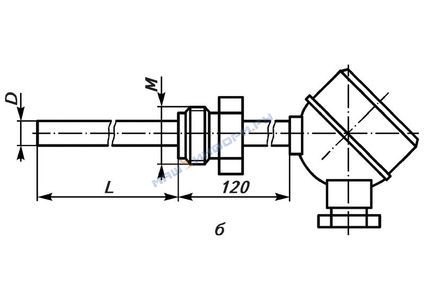

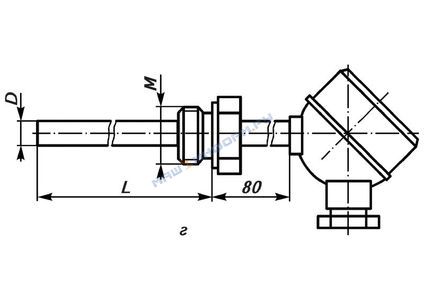

Общий вид термопреобразователей сопротивления ТСП005 различных модификаций:
а - 01; 02;
б - 03; 04;
в - 05 (остальное - см. рис. 1, б);
г - 06; 07
Чувствительный элемент представляет собой бескаркасную бифилярно намотанную катушку из платиновой (ГОСТ 8588) проволоки.
Содержание платины в ЧЭ термопреобразователя с номинальным значением сопротивления при температуре 0°С (Rо), равном 50 Ом, составляет (0,0230+0,0012) г; в ЧЭ с номинальным значением сопротивления Rо=100 Ом (0,093+0,001) г.
Пространство между корпусом и ЧЭ для улучшения теплообмена и обеспечения виброустойчивости заполнено порошком специального состава. Со стороны выводов проводников корпус термопреобразователя герметизирован.
Термопреобразователи изготовляются в конструктивных исполнениях, представленных в табл. 4.

Таблица 4

Номер чертежа Условное обозначение Размеры, мм Рис. 1 Масса, кг
D L

ВИТА.405211.005-03

ТС015-50П

8 120 а 0,1

ВИТА.405211.005-10

ТС015-50П

160 0,11

ВИТА.405211.005-17

ТС015-50П

200 0,125

ВИТА.405211.005-24

ТС015-50П

250 0,132

ВИТА.405211.005-31

ТС015-50П

320 0,15

ВИТА.405211.005-37

ТС015-50П

400 0,164

ВИТА.405211.005-43

ТС015-50П

500 0,17

ВИТА.405211.005-49

ТС015-50П

630 0,207

ВИТА.405211.005-55

ТС015-50П

800 0,291

ВИТА.405211.005-61

ТС015-50П

1000 0,343

ВИТА.405211.005-67

ТС015-50П

1250 0,401

ВИТА.405211.005-73

ТС015-50П

1600 0,527

ВИТА.405211.005-79

ТС015-50П

2000 0,689

ВИТА.405211.005-103

ТС015-100П

120 0,1

ВИТА.405211.005-110

ТС015-100П

160 0,11

ВИТА.405211.005-117

ТС015-100П

200 0,125

ВИТА.405211.005-124

ТС015-100П

250 0,132

ВИТА.405211.005-131

ТС015-100П

320 0,15

ВИТА.405211.005-137

ТС015-100П

400 0,164

ВИТА.405211.005-143

ТС015-100П

500 0,17

ВИТА.405211.005-149

ТС015-100П

630 0,207

ВИТА.405211.005-155

ТС015-100П

800 0,291

ВИТА.405211.005-161

ТС015-100П

1000 0,343

ВИТА.405211.005-167

ТС015-100П

1250 0,401

ВИТА.405211.005-173

ТС015-100П

1600 0,527

ВИТА.405211.005-179

ТС015-100П

2000 0,689

ВИТА.405211.005-04

ТС025-50П

8 120 а 0,105

ВИТА.405211.005-11

ТС025-50П

160 0,115

ВИТА.405211.005-18

ТС025-50П

200 0,13

ВИТА.405211.005-25

ТС025-50П

250 0,147

ВИТА.405211.005-32

ТС025-50П

320 0,154

ВИТА.405211.005-38

ТС025-50П

400 0,169

ВИТА.405211.005-44

ТС025-50П

500 0,176

ВИТА.405211.005-50

ТС025-50П

630 0,213

ВИТА.405211.005-56

ТС025-50П

800 0,297

ВИТА.405211.005-62

ТС025-50П

10 1000 0,348

ВИТА.405211.005-68

ТС025-50П

1250 0,408

ВИТА.405211.005-74

ТС025-50П

1600 0,532

ВИТА.405211.005-80

ТС025-50П

2000 0,692

ВИТА.405211.005-104

ТС025-100П

120 0,105

ВИТА.405211.005-111

ТС025-100П

160 0,115

ВИТА.405211.005-116

ТС025-100П

200 0,13

ВИТА.405211.005-125

ТС025-100П

250 0,147

ВИТА.405211.005-132

ТС025-100П

320 0,154

ВИТА.405211.005-138

ТС025-100П

400 0,169

ВИТА.405211.005-144

ТС025-100П

500 0,176

ВИТА.405211.005-150

ТС025-100П

630 0,213

ВИТА.405211.005-156

ТС025-100П

800 0,297

ВИТА.405211.005-162

ТС025-100П

1000 0,348

ВИТА.405211.005-168

ТС025-100П

1250 0,408

ВИТА.405211.005-174

ТС025-100П

1600 0,532

ВИТА.405211.005-180

ТС025-100П

2000 0,692

ВИТА.405211.005-02

ТС035-50П

8 100 б 0,096

ВИТА.405211.005-05

ТС035-50П

120 0,104

ВИТА.405211.005-12

ТС035-50П

160 0,114

ВИТА.405211.005-19

ТС035-50П

200 0,128

ВИТА.405211.005-26

ТС035-50П

250 0,145

ВИТА.405211.005-102

ТС035-100П

100 0,096

ВИТА.405211.005-105

ТС035-100П

120 0,104

ВИТА.405211.005-112

ТС035-100П

160 0,114

ВИТА.405211.005-119

ТС035-100П

200 0,128

ВИТА.405211.005-126

ТС035-100П

250 0,145

ВИТА.405211.005-06

ТС045-50П

8 120 б 0,118

ВИТА.405211.005-13

ТС045-50П

160 0,126

ВИТА.405211.005-20

ТС045-50П

200 0,141

ВИТА.405211.005-27

ТС045-50П

250 0,162

ВИТА.405211.005-33

ТС045-50П

320 0,185

ВИТА.405211.005-39

ТС045-50П

400 0,267

ВИТА.405211.005-45

ТС045-50П

500 0,305

ВИТА.405211.005-51

ТС045-50П

630 0,395

ВИТА.405211.005-57

ТС045-50П

800 0,428

ВИТА.405211.005-63

ТС045-50П

1000 0,555

ВИТА.405211.005-69

ТС045-50П

1250 0,622

ВИТА.405211.005-75

ТС045-50П

1600 0,764

ВИТА.405211.005-81

ТС045-50П

10 2000 0,805

ВИТА.405211.005-106

ТС045-100П

120 0,118

ВИТА.405211.005-113

ТС045-100П

160 0,126

ВИТА.405211.005-120

ТС045-100П

200 0,141

ВИТА.405211.005-127

ТС045-100П

250 0,162

ВИТА.405211.005-133

ТС045-100П

320 0,185

ВИТА.405211.005-139

ТС045-100П

400 0,267

ВИТА.405211.005-145

ТС045-100П

500 0,305

ВИТА.405211.005-151

ТС045-100П

630 0,395

ВИТА.405211.005-157

ТС045-100П

800 0,428

ВИТА.405211.005-163

ТС045-100П

1000 0,555

ВИТА.405211.005-169

ТС045-100П

1250 0,622

ВИТА.405211.005-175

ТС045-100П

1600 0,764

ВИТА.405211.005-181

ТС045-100П

2000 0,805

ВИТА.405211.005-07

ТС055-50П

8 120 в 0,118

ВИТА.405211.005-14

ТС055-50П

160 0,126

ВИТА.405211.005-21

ТС055-50П

200 0,141

ВИТА.405211.005-28

ТС055-50П

250 0,162

ВИТА.405211.005-34

ТС055-50П

320 0,185

ВИТА.405211.005-40

ТС055-50П

400 0,267

ВИТА.405211.005-46

ТС055-50П

500 0,305

ВИТА.405211.005-52

ТС055-50П

630 0,395

ВИТА.405211.005-58

ТС055-50П

800 0,428

ВИТА.405211.005-64

ТС055-50П

1000 0,555

ВИТА.405211.005-70

ТС055-50П

8 1250 в 0,622

ВИТА.405211.005-76

ТС055-50П

1600 0,764

ВИТА.405211.005-82

ТС055-50П

2000 0,805

ВИТА.405211.005-107

ТС055-100П

120 0,118

ВИТА.405211.005-114

ТС055-100П

160 0,126

ВИТА.405211.005-121

ТС055-100П

200 0,141

ВИТА.405211.005-128

ТС055-100П

250 0,162

ВИТА.405211.005-134

ТС055-100П

320 0,185

ВИТА.405211.005-140

ТС055-100П

400 0,267

ВИТА.405211.005-146

ТС055-100П

500 0,305

ВИТА.405211.005-152

ТС055-100П

630 0,395

ВИТА.405211.005-158

ТС055-100П

800 0,428

ВИТА.405211.005-164

ТС055-100П

1000 0,555

ВИТА.405211.005-170

ТС055-100П

1250 0,622

ВИТА.405211.005-176

ТС055-100П

1600 0,764

ВИТА.405211.005-182

ТС055-100П

2000 0,805

ВИТА.405211.005-08

ТС065-50П

120 г 0,118

ВИТА.405211.005-15

ТС065-50П

160 0,126

ВИТА.405211.005-22

ТС065-50П

200 0,141

ВИТА.405211.005-29

ТС065-50П

250 0,162

ВИТА.405211.005-35

ТС065-50П

320 0,185

ВИТА.405211.005-41

ТС065-50П

400 0,267

ВИТА.405211.005-47

ТС065-50П

500 0,305

ВИТА.405211.005-53

ТС065-50П

630 0,395

ВИТА.405211.005-59

ТС065-50П

800 0,428

ВИТА.405211.005-65

ТС065-50П

1000 0,555

ВИТА.405211.005-71

ТС065-50П

1250 0,622

ВИТА.405211.005-77

ТС065-50П

1600 0,764

ВИТА.405211.005-83

ТС065-50П

2000 0,805

ВИТА.405211.005-108

ТС065-100П

120 0,118

ВИТА.405211.005-115

ТС065-100П

160 0,126

ВИТА.405211.005-122

ТС065-100П

200 0,141

ВИТА.405211.005-129

ТС065-100П

250 0,162

ВИТА.405211.005-135

ТС065-100П

320 0,185

ВИТА.405211.005-141

ТС065-100П

400 0,267

ВИТА.405211.005-147

ТС065-100П

500 0,305

ВИТА.405211.005-153

ТС065-100П

8 630 г 0,395

ВИТА.405211.005-159

ТС065-100П

800 0,428

ВИТА.405211.005-165

ТС065-100П

1000 0,555

ВИТА.405211.005-171

ТС065-100П

1250 0,622

ВИТА.405211.005-177

ТС065-100П

1600 0,764

ВИТА.405211.005-183

ТС065-100П

2000 0,805

ВИТА.405211.005-00

ТС075-50П

10 80 0,081

ВИТА.405211.005-01

ТС075-50П

100 0,102

ВИТА.405211.005-09

ТС075-50П

120 0,119

ВИТА.405211.005-16

ТС075-50П

160 0,127

ВИТА.405211.005-23

ТС075-50П

200 0,141

ВИТА.405211.005-30

ТС075-50П

250 0,162

ВИТА.405211.005-36

ТС075-50П

320 0,185

ВИТА.405211.005-42

ТС075-50П

400 0,267

ВИТА.405211.005-48

ТС075-50П

500 0,306

ВИТА.405211.005-54

ТС075-50П

630 0,395

ВИТА.405211.005-60

ТС075-50П

800 0,428

ВИТА.405211.005-66

ТС075-50П

1000 0,556

ВИТА.405211.005-72

ТС075-50П

1250 0,623

ВИТА.405211.005-78

ТС075-50П

1600 0,764

ВИТА.405211.005-84

ТС075-50П

2000 0,805

ВИТА.405211.005-100

ТС075-100П

80 0,081

ВИТА.405211.005-101

ТС075-100П

100 0,102

ВИТА.405211.005-109

ТС075-100П

120 0,119

ВИТА.405211.005-116

ТС075-100П

160 0,127

ВИТА.405211.005-123

ТС075-100П

200 0,141

ВИТА.405211.005-130

ТС075-100П

250 0,162

ВИТА.405211.005-136

ТС075-100П

320 0,185

ВИТА.405211.005-142

ТС075-100П

400 0,267

ВИТА.405211.005-148

ТС075-100П

500 0,306

ВИТА.405211.005-154

ТС075-100П

630 0,395

ВИТА.405211.005-160

ТС075-100П

800 0,428

ВИТА.405211.005-166

ТС075-100П

1000 0,556

ВИТА.405211.005-172

ТС075-100П

1250 0,623

ВИТА.405211.005-178

ТС075-100П

1600 0,764

ВИТА.405211.005-184

ТС075-100П

2000 0,805

Внутренние соединения проводников термопреобразователей имеют различную конфигурацию. Схемы соединения, их условное обозначение и цветовая идентификация приведены на рис. 2.


Схема соединений врутренних проводников термопреобразователей сопротивления ТСП005:
а - условное обозначение внутренних соединений проводников;
б - цветовая идентификация выводов проводников
Сопротивление соединительных проводников термопреобразователей с двухпроводной схемой не превышает 0,1% номинального значения сопротивления Rо при температуре 0°С.
Длина монтажной части термопреобразователей соответствует требованиям ГОСТ Р 50353-92 и составляет ряд: 20; 25; 32; 80; 100;
120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600 и 2000 мм.
Конструкция термопреобразователей обеспечивает долговременную стабильность технических характеристик при неблагоприятных условиях (вибрации, давлении, перепаде температур, пыли в агрессивной среде).
Основными условиями правильного выбора термопреобразователей в требуемых условиях эксплуатации и пределах измерений являются:
соответствие измеряемых температур рабочим диапазонам измерений термопреобразователей;
соответствие прочности корпуса термопреобразователя условиям эксплуатации;
правильный выбор длины монтажной части термопреобразователя и длины соединительного кабеля.
Принцип действия термопреобразователей основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды. Зависимость электрического сопротивления термопреобразователя от температуры близка к линейной, и по изменению сопротивления термопреобразователя определяется температура рабочей среды, в которую он погружен.
В комплекте с термопреобразователем в качестве вторичного прибора могут быть применены уравновешенные и неуравновешенные мосты, логометры и нормирующие преобразователи.
Аппроксимирующая температурная зависимость сопротивления платиновых термопреобразователей выражается уравнениями:
R=Rо [1+А23 (t-100)] - для диапазона температур от минус 200 до 0°С, где:
R и Rо - значения сопротивления термочувствительного элемента термопреобразователя при температурах t и 0°С соответственно;
А и В - постоянные коэффициенты термопреобразователя, определяемые при градуировке;
R=Rо (1+А2) - для диапазона температур от 0 до 850°С.
Для монтажа термопреобразователей на технологическом оборудовании в местах измерений температуры устанавливаются специальные закладные детали (типовые бобышки с резьбой, соответствующей резьбе штуцера термопреобразователя, защитные гильзы и пр.). Закладная конструкция и ее установка определяются проектом оборудования.
При монтаже термопреобразователей для обеспечения их нормальной работы должны быть соблюдены следующие требования:
исполнение устанавливаемых термопреобразавателей должно соответствовать параметрам и свойствам измеряемой и окружающей сред;
перед установкой термопреобразователя необходимо проверить целостность измерительной цепи и сопротивление изоляции между измерительной цепью и корпусом термопреобразователя;
при выборе глубины погружения термопреобразователя необходимо учитывать длину его активной части (длину чувствительного элемента, которая у термопреобразователя ТСП составляет 35 мм), так как термопреобразователи измеряют среднюю температуру окружающей среды в зоне, прилегающей к их активной части. Минимальная глубина погружения при диаметре погружаемой части термопреобразователей 6 мм составляет 40 мм, при диаметре 8 мм и более - 60 мм;
монтаж термопреобразователей должен выполняться с учетом уменьшения утечки и притока тепла извне к активной части. Наружная часть термопреобразователей на технологическом оборудовании должна быть теплоизолирована при температуре окружающей среды выше 50°С, а от нагрева излучением тепла - экранирована;
при измерении температуры рабочей среды более 400°С установку термопреобразователей следует выполнять только вертикально. В случае необходимости горизонтальной установки при рабочей длине более 500 мм должна быть предусмотрена дополнительная опора;
при увеличении длины соединительных проводов их сечение должно быть не менее 1-1,5 мм2;
термопреобразователи должны устанавливаться в местах, где поток рабочей среды не нарушается открытием близрасположенной запорной и регулирующей арматуры, подсосом наружного воздуха и пр.
При использовании термопреобразователей с защитными гильзами необходимо руководствоваться данными в табл. 5 и 6.

Таблица 5

Номер чертежа защитной гильзы Условное давление контролируемой среды pу, МПа, не более Длина погружаемой части, мм Тепловая инерция,
не более

ВИТА.715000.001

0,63 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 20

ВИТА.715000.002

25 150

ВИТА.715000.003

50 120; 160; 200; 250; 320; 400; 500 250

Таблица 6

Условное давление защитной гильзы, МПа Максимальная скорость потока, м/с Длина погружаемой части, мм
пара воды
25 40 4,0 120; 160
25 2,5 200; 250; 320
5 0,5 400; 500; 630; 800; 1000
2 0,2 1250; 1600; 2000
50 120 10 120; 160
100 7,5 200; 250; 320

Проверка термопреобразователей проводится по ГОСТ 8.461-82.
Критериями отказа термопреобразователей являются:
обрыв или КЗ измерительной цепи;
изменение значений допустимых отклонений сопротивлений Rо термопреобразователей от номинальных значений;
изменение значения электрического сопротивления изоляции (менее 100 МОм) между цепью чувствительного элемента и корпусом термопреобразователя, измеренного в нормальных условиях. В комплект поставки входят: ЗИП, паспорт, техническое описание и инструкция по эксплуатации.

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование

© Машинформ | Справочник содержания драгоценных металлов | mashinform@bk.ru
