Термометры цифровые малогабаритные типа ТЦМ-9210
Общие сведения
Малогабаритные цифровые приборы предназначены для точных контактных измерений температур. Приборы ТЦМ-9210 М1 и ТЦМ-9210 М3/1 применяются только для одного типа измерений - погружных или поверхностных; ТЦМ-9210 М2 и ТЦМ-9210 М3/2 - для погружных и поверхностных измерений; ТЦМ-9210 М3/1(2) - для замены жидкостных стеклянных термометров (ртутных и др.).
Термометры обеспечивают: измерение температуры посредством погружения термопреобразователей в среду (погружные измерения);
измерение температуры поверхности (поверхностные измерения);
предоставление измеряемой температуры в цифровом виде на табло электронного блока.
Термометры применяются в пищевой, химической, горнодобывающей, нефтяной и др. отраслях промышленности, в лабораторных исследованиях, в медицине и ветеринарии. ТЦМ-9210 МХ:
ТЦМ - термометр цифровой малогабаритный;
9210 - тип прибора;
МХ - модификация прибора.
Условия эксплуатации
Устойчивость к климатическим факторам - группа С3 для ТЦМ-9210 М1, ТЦМ-9210 М2 и С2 для ТЦМ-9210 М3 по ГОСТ 12997-93.
Степень защиты от попадания пыли и влаги IР40 по ГОСТ 14254-96.
Межповерочный интервал - 1 год по методике поверки МИ 2341-95.
Прибор зарегистрирован в Государственном реестре средств измерения Российской Федерации под № 14394-95.
Прибор соответствует требованиям ТУ 4211-001-13282997-94.
Нормативно-технический документ
ТУ 4211-001-13282997-94
Технические характеристики
Технические характеристики и особенности применения термопреобразователей ТТЦ приведены в таблице.
Таблица
| Тип термо-преобразователя | Тип и номинальная статическая характеристика (НСХ) термо-преобразователя | Диапазон измеряемых температур, ° С | Допустимая погрешность, % | Разрешающая способность, ° С | Показатель тепловой инерции, с | Материал защитного чехла | Особенности применения и конструкции |
| ТТЦ01-180, ТТЦ01И-180 (игла на конце) | Пленочный Рt100 | –50...+200 | ±(0,1+*) | 0,1 | 2 | 12Х18Н10Т | Для погружных измерений в промышленности, в т. ч. пищевой, в лабораторных исследованиях |
| ТТЦ12-180 | 3 | ||||||
| ТТЦ03И-500 | ТХА(К) | 0–500 | ±(0,25+*) | 1 | 0,5 | Для измерений в пластмассах, сырой и вулканизированной резине. Отличаются высокой жесткостью иглы и малой инерцией | |
| ТТЦ05-600 | ТХА(К) | 0–600 | ±(0,5+*) | 1 | 3 | 12Х18Н10Т | Для погружных измерений в жидких и сыпучих средах и газах; в промышленности стройматериалов и др. отраслях |
| ТТЦ06-1300 | 0–1300 | 2 | ХН78Т 12Х18Н10Т | Для погружных измерений | |||
| ТТЦ07П-600 | 0–600 | ±(0,2+*) | 12Х18Н10Т | Термопреобразователь пятачкового типа предназначен для поверхностных измерений в строительстве, производстве пластмасс, энергетике. Чувствительный элемент может устанавливаться потребителем под любым углом 0–90 ° к оси датчика | |||
| ТТЦ08-300, ТТЦ08У-300 (угловое исполнение) | –50...+300 | 5 | Термопреобразователь с подпружиненным измерительным элементом предназначен для поверхностных измерений | ||||
| ТТЦ09-300 | Термопреобразователь лучкового типа предназначен для измерения температуры вращающихся поверхностей. Соединение измерительного "лучка с держателем имеет 3 степени свободы" | ||||||
| ТТЦ10-180 | ТСП (Рt100) | –50...+200 | ±(0,1+*) | 0,1 | 4 | Составной термопреобразователь предназначен для измерения температуры в труднодоступных по высоте местах в энергетике и экологии, в сельском хозяйстве. Состоит из трех штанг. Длина в собранном виде 2,2 м (3 штанги) или 1,5 м (2 штанги), в разобранном – 0,7 м | |
| ТТЦ11-300 | ТХА(К) | –50...+300 | ±(0,5+*) | 1 | 10 | Тефлоновая изоляция или изоляция из кварцевой стеклонити | Гибкий термопреобразователь предназначен для измерения температуры в труднодоступных местах и для непрерывного измерения температуры поверхности. Рабочая длина от 1 до 5 м |
| ТТЦ11-600 | 0–600 | ||||||
| ТТЦ13-180 | ТСП (Рt100) | –50...+200 | ±(0,1+*) | 40 без гильзы, 120 с гильзой | 12Х18Н10Т | Измерение температуры пара и воды в закрытых трубопроводах с давлением 0,4–10 МПа. Степень защиты от воды и пыли Ip65 по ГОСТ 14254–96. Могут устанавливаться в защитные гильзы 015 и 016 |
* Одна единица последнего разряда, выраженная в процентах от диапазона измерений.
Время установления теплового равновесия в средах, с: жидкие - 5-40
сыпучие - 10-50
неподвижные газовые - 100-300
поверхности металлов для: ТТЦ08П-300 - 5-7
ТТЦ07П-600 - 50-100
Технические характеристики измерительного блока: габаритные размеры, мм - 145x80x22
масса, г - 120
длина соединительного кабеля, м - 1,5
время установления рабочего режима после включения, с - 4
Гарантийный срок эксплуатации, год - 2
Гарантийный срок хранения, год - 0,5
Питание ТЦМ-9210 осуществляется от встроенных аккумуляторов или от сети. Напряжение питания встроенных аккумуляторов не должно быть менее 4,2 В, а внешнего блока питания - более 6,4 В.
Термометр ТЦМ состоит из термопреобразователя ТТЦ, электронного блока и сетевого блока питания.
Подключение термопреобразователя к электронному блоку термометра осуществляется соединительным кабелем через разъем на конце преобразователя.
Электронный блок предназначен для преобразования сигнала, поступающего с выхода термопреобразователя, в сигнал измерительной информации, которая высвечивается на табло электронного блока.
Сетевой блок питания служит для зарядки встроенных аккумуляторов и в качестве источника питания при использовании термометра в стационарных условиях.
Сигнал с термопреобразователя усиливается, линеаризуется, масштабируется и подается на аналого-цифровой преобразователь. По истечении времени установления теплового равновесия между термопреобразователем и средой на индикаторе устанавливается действительное значение температуры в °С.
Индикация результатов измерения осуществляется:
в ТЦМ9210-М1(М2) - жидкокристаллическим индикатором высокой интенсивности, высота символа 14 мм;
ТЦМ9210-М3 - светодиодным индикатором.
Выпускается два типа электронных блоков ТЦМ: для работы в комплекте с термопреобразователем сопротивления НСХ Рt100 и для работы с термоэлектрическими преобразователями Ni-NiСr (хромель-алюмель).

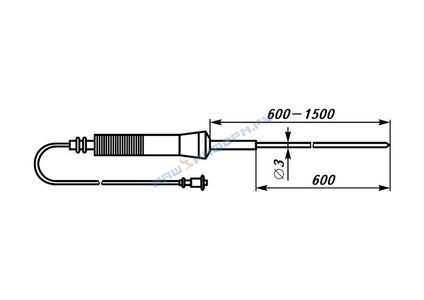

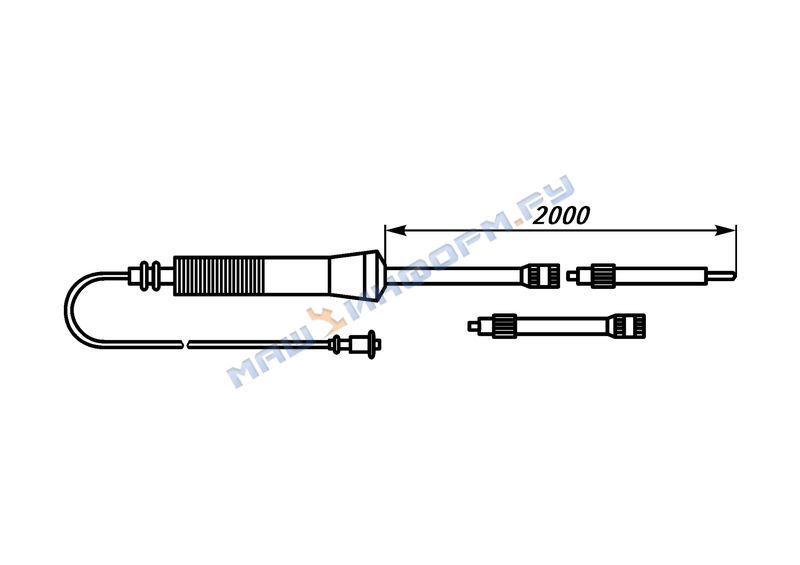

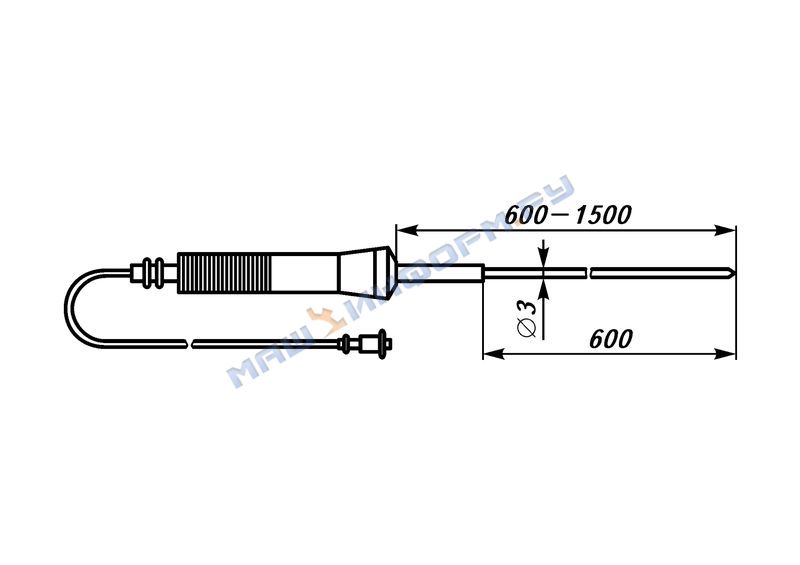

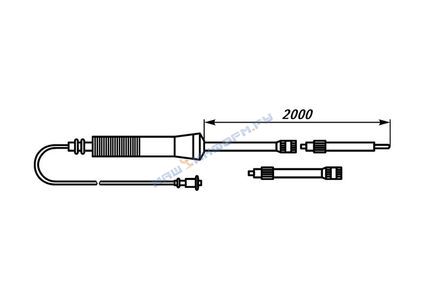

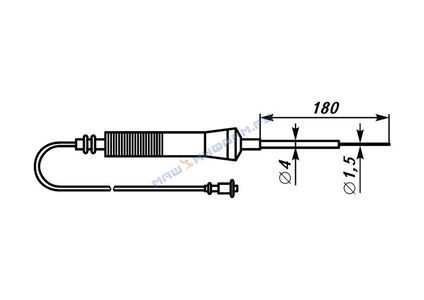

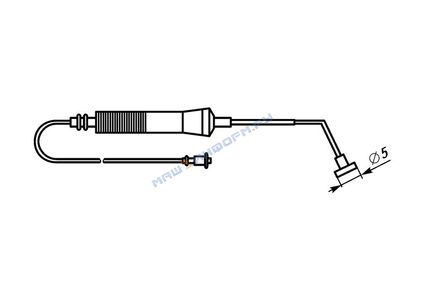

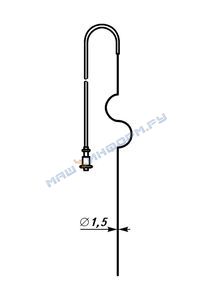

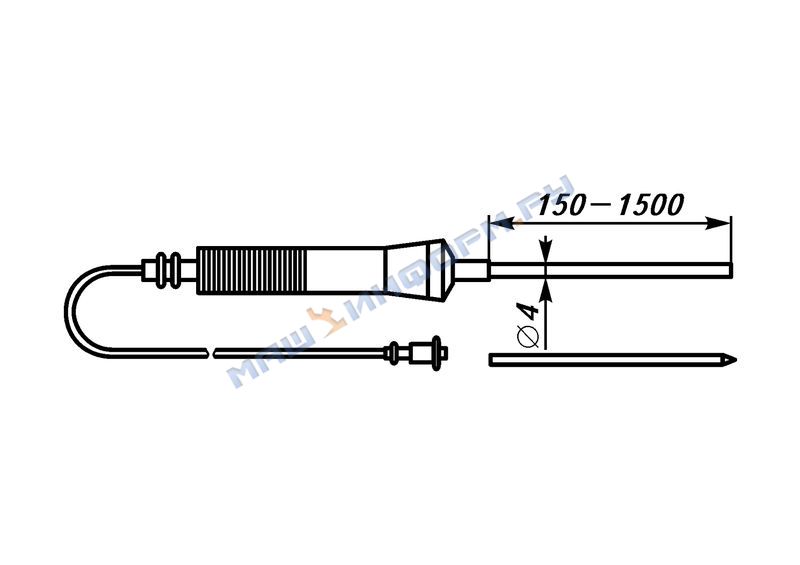

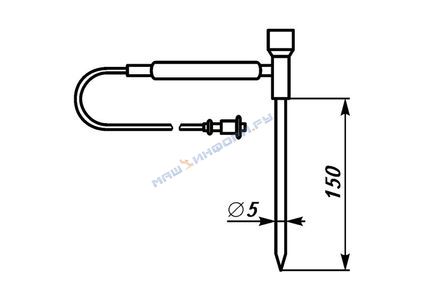

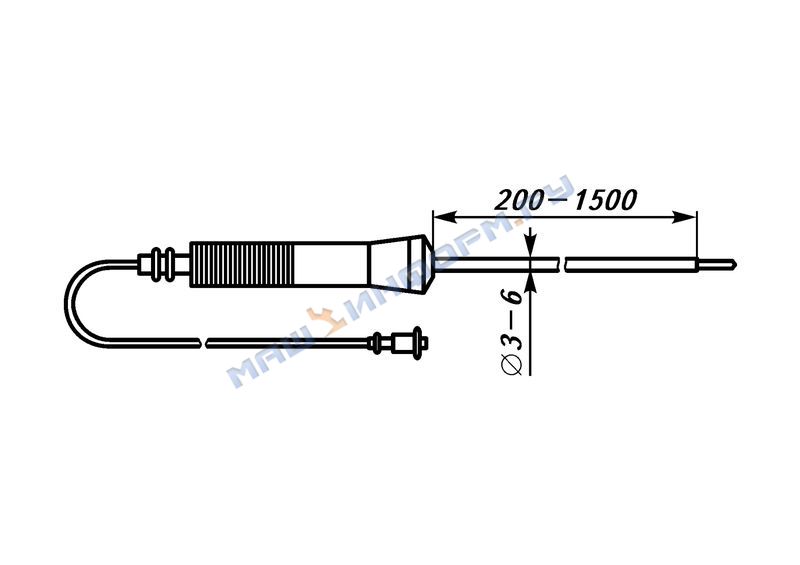

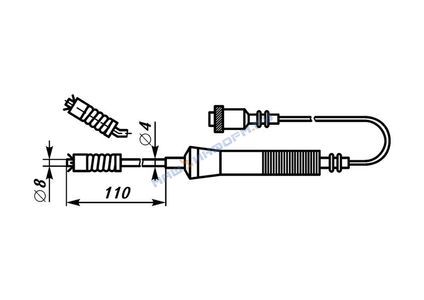

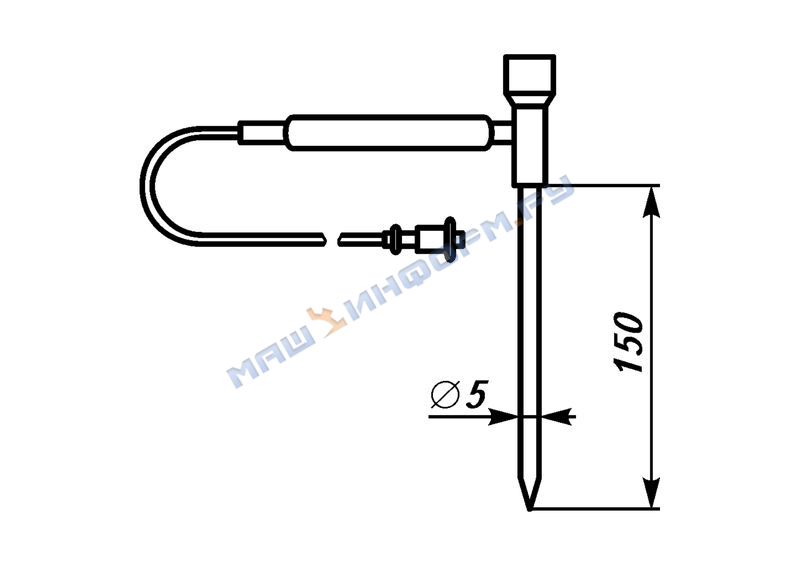

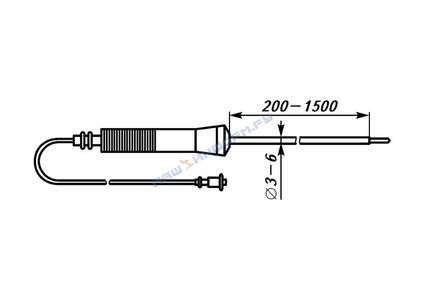

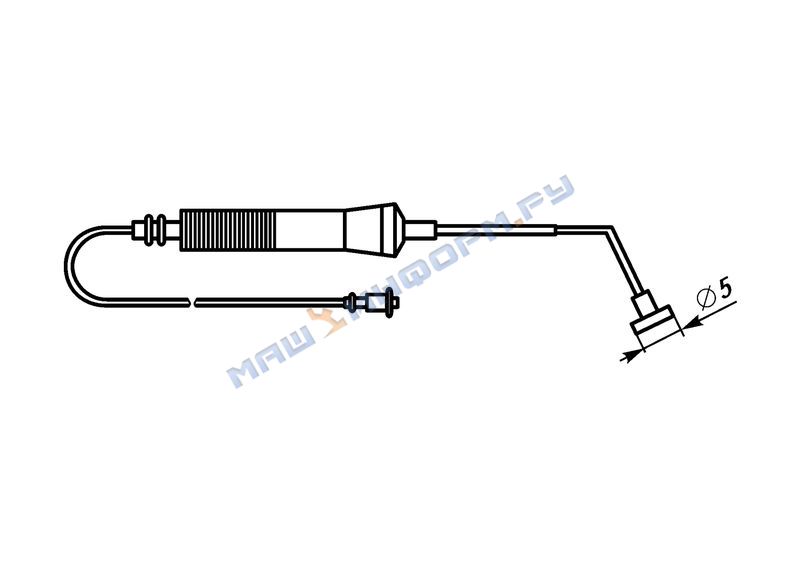

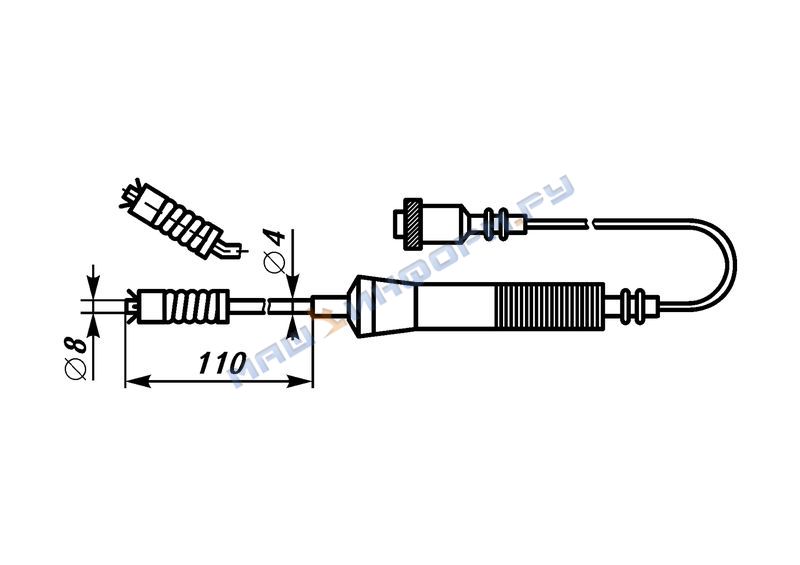

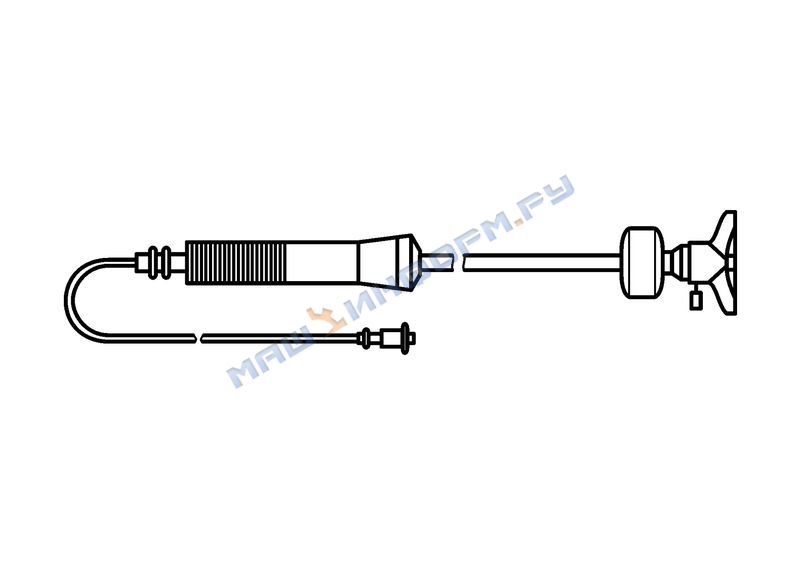

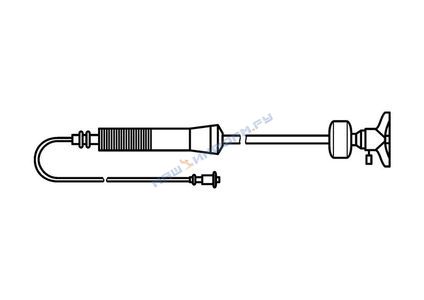

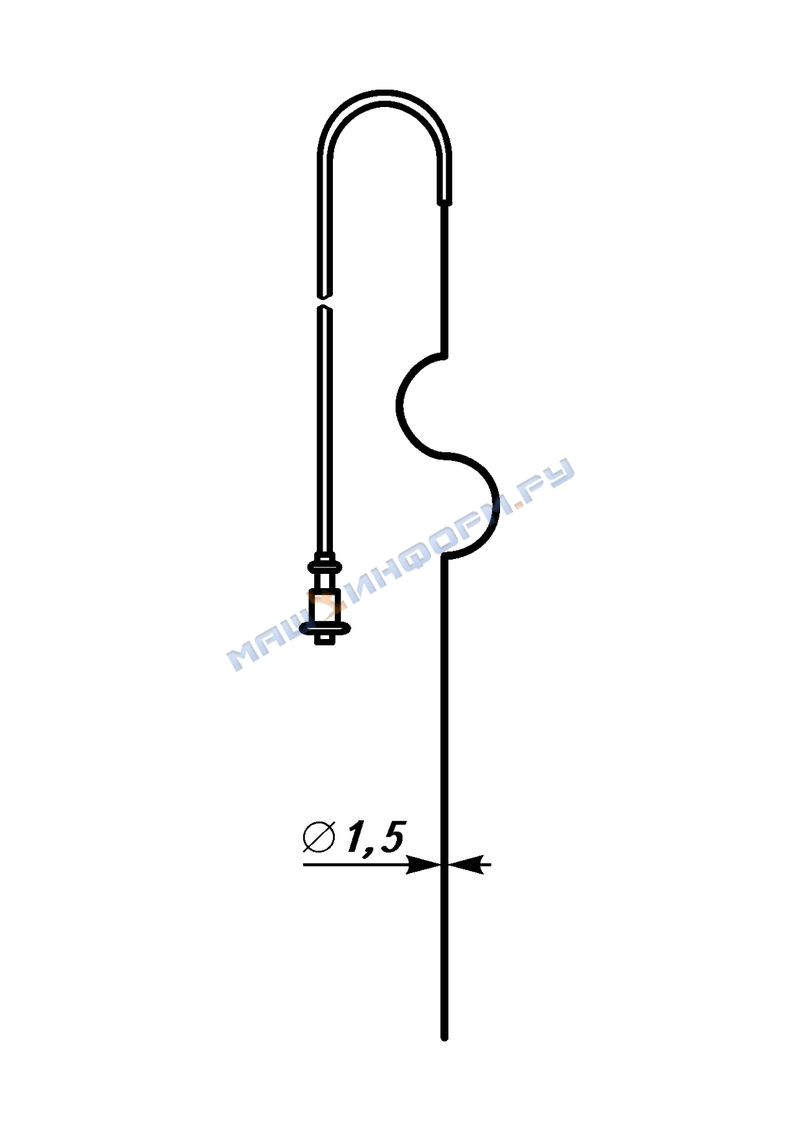

Общие виды и габаритные размеры ТТЦ представлены на рис. 1-11.

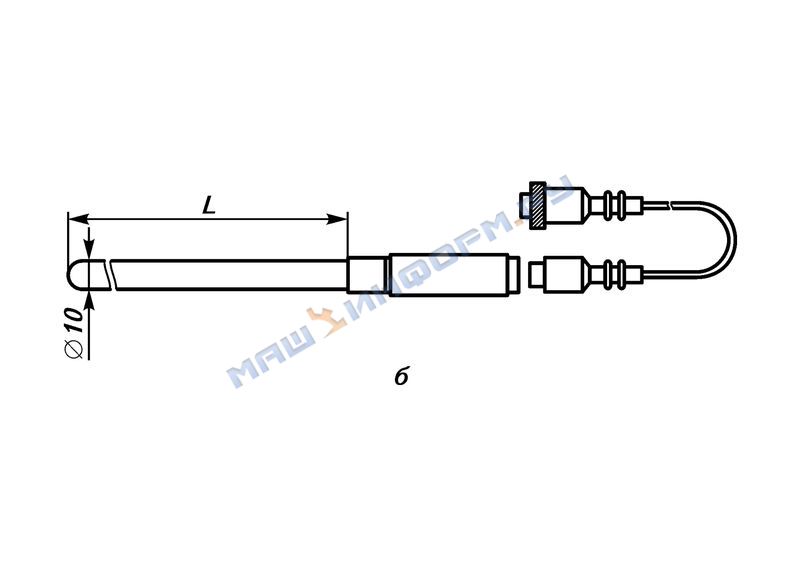

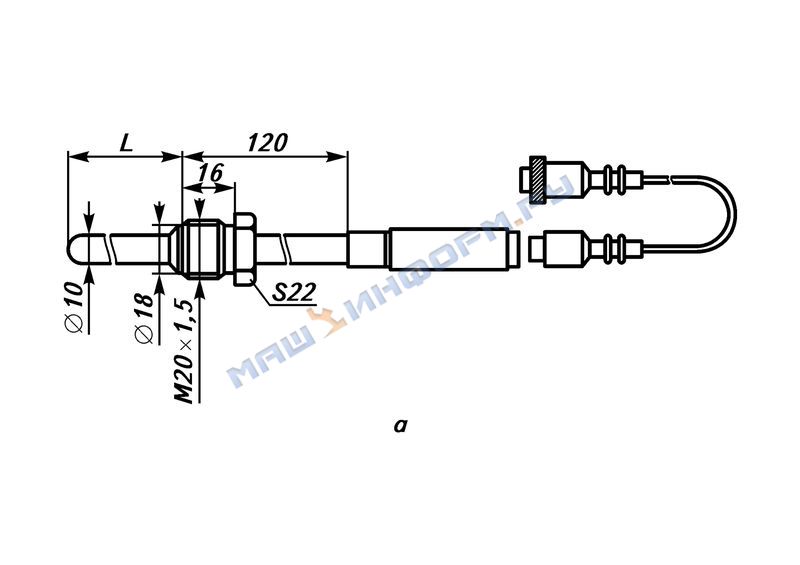

Общий вид и габаритные размеры ТТЦ13:

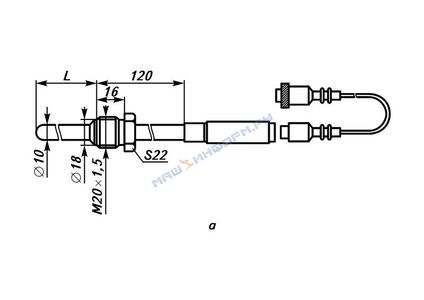

а - ТТЦ13-180(1);

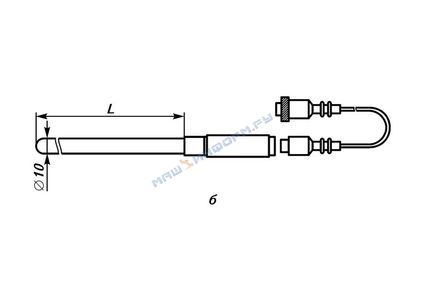

б - ТТЦ13-180(2);

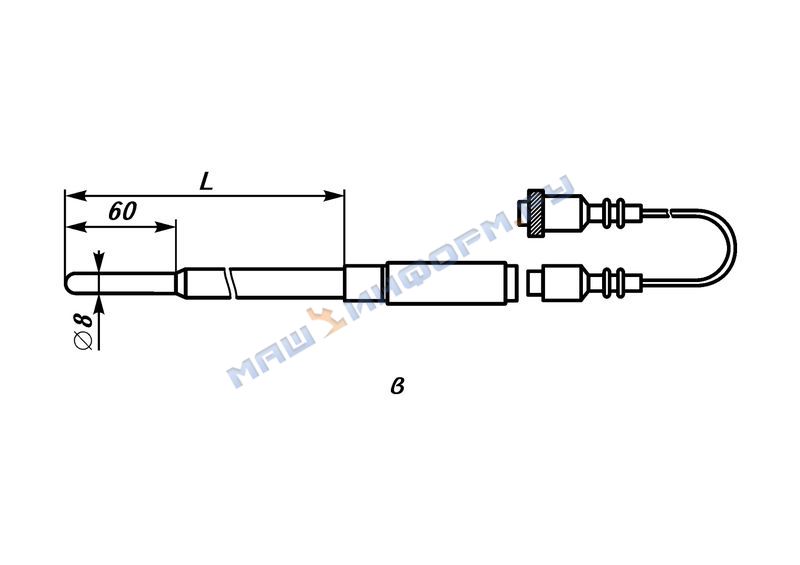

в - ТТЦ13-180(3)
В комплект поставки входят: измерительный блок (1 шт.), термопреобразователь ТТЦ: (ТЦМ-9210 М1 - 1 шт., для ТЦМ-9210 М2 и ТЦМ-9210 М3/2 - 2 шт.), блок питания (1 шт.), футляр (1 шт.), соединительный кабель (при поставке ТТЦ13-180), методика поверки (по требованию заказчика).
