Теплосчетчик ТСЧ1
Общие сведения
Теплосчетчик ТСЧ1 предназначен для коммерческого учета количества теплоты, массы теплоносителя в трубопроводах, закрытых системах водного теплоснабжения и применяется в системах теплоснабжения крупных, средних и мелких предприятий, производственных корпусов, предприятий коммунального хозяйства, жилых и общественных помещений. ТСЧ1-Х:
ТСЧ - тип теплосчетчика;
1 - модификация;
Х - диаметр проходного сечения трубопровода в месте установки
датчика расхода, мм: 32; 50; 80; 100; 150; 200; 250; 300.
Условия эксплуатации
Номинальные значения климатических факторов соответствуют исполнению УХЛ категории размещения 4.1 по ГОСТ 15150-69.
Рабочая температура окружающего воздуха от 10 до 25°С.
Предельная рабочая температура окружающего воздуха от 1 до 50°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.).
По устойчивости к механическим воздействиям изделие относится к группе исполнения N1 по ГОСТ 12997-84.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.14-75.
Теплосчетчик соответствует требованиям ИВКШ.408827.000 ТУ.
Общие сведения
температура воды в подающем трубопроводе, °С - 40-150 температура воды в обратном трубопроводе, °С - 1-145 разность температур между подающим и обратным трубопроводами, °С - 5-145 Диапазон измерения датчиков расхода - 25:1 Количество датчиков расхода - 1; 2 Верхний предел измерения давления теплоносителя, МПа (кгс/см2) - 1,6(16) Пределы основной относительной погрешности измерения массы теплоносителя и массового расхода, % - +2 Пределы основной относительной погрешности измерения количества теплоты и тепловой мощности, %, при разности температур, °С: 5 - +6 10 - +5 20 - +4
Диапазоны параметров и дискретность отсчетных устройств приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типов | ||||||
| Тип теплосчетчика | ТСЧ1-32 | ТСЧ1-50 | ТСЧ1-80 | ТСЧ1-100 | ТСЧ1-150 | ТСЧ1-200 | ТСЧ1-250 |
| Тип датчика объемного расхода воды | ДОРВ-25 | ДОРВ-32 | ДОРВ-50 | ДОРВ-80 | ДОРВ-100 | ДОРВ-150 | ДОРВ-200 |
| Диаметр проходного сечения трубопровода, мм | 32 | 50 | 80 | 100 | 150 | 200 | 250 |
| Диаметр условного прохода датчиков расхода, мм | 25 | 32 | 50 | 80 | 100 | 150 | 200 |
| Максимальное значение массового расхода теплоносителя, т/ч | 13 | 20 | 50 | 130 | 200 | 450 | 800 |
| Минимальное значение массового расхода теплоносителя, т/ч | 0,52 | 0,8 | 2 | 5,2 | 8 | 18 | 32 |
| Номинальный массовый расход теплоносителя, т/ч | 4 | 4 | 10 | 30 | 30 | 80 | 150 |
| Цена единицы младшего разряда счетчиков массы теплоносителя, т | 0,1 | 0,1 | 0,1 | 0,1 | 1 | 1 | 1 |
| Время переполнения счетчиков массы теплоносителя, ч, не менее | 7692 | 5000 | 2000 | 769 | 5000 | 2222 | 1250 |
| Максимальная тепловая мощность, ГДж/ч | 7,9 | 12,2 | 30,5 | 79,4 | 122,1 | 274 | 488 |
| Минимальная тепловая мощность, ГДж/ч | 0,01 | 0,02 | 0,05 | 0,1 | 0,2 | 0,4 | 0,7 |
| Цена единицы младшего разряда счетчика тепловой энергии, ГДж | 0,01 | 0,01 | 0,1 | 0,1 | 0,1 | 1 | 1 |
| Время переполнения счетчика тепловой энергии, ч, не менее | 1265 | 879 | 3278 | 1259 | 819 | 3649 | 2049 |
Напряжение питания, В - 220-+
Частота тока, Гц - 50+1
Время готовности к работе после включения, мин - 10
Режим работы - Непрерывный
Относительная основная погрешность теплосчетчика при измерении времени наработки, % - +0,1
Относительная основная погрешность измерения давления теплоносителя (без учета погрешности датчика, при наличии пульта ИВ1М), % - +1
Потребляемая мощность, В·А, не более - 30
Средняя наработка на отказ, ч - 10 000
Средний срок службы, лет, не более - 12
Срок сохраняемости, лет - 2
Габаритные размеры, мм, не более: вычислителя тепла ВТ1 - 206x343x140
пульта ИВ1М - 300x110x80
ИВ-1-2С - 250x100x55
датчика расхода ДОРВ - От 282x80x136 до 450x259x306
линии связи, м - 109
Масса, кг, не более: вычислителя тепла ВТ1 - 5,5
пульта ИВ1М, ИВ-1-2С - 1,5
датчика расхода ДОРВ - 8-80
Гарантийный срок - 1,5 года со дня ввода теплосчетчика в эксплуатацию, но не более 2 лет со дня выпуска.
Теплосчетчик состоит из одного или двух вихревых датчиков объемного расхода воды ДОРВ (в зависимости от применения в закрытых или открытых системах теплоснабжения), вычислителя тепла ВТ1, комплекта термопреобразователей сопротивления для измерения разности температур КТСПР-001 и пультов вывода информации ИВ-1М или ИВ-1-2С, поставляемых по отдельному заказу.
Датчик объемного расхода вихревой с ультразвуковым съемом сигнала преобразовывает расход теплоносителя в выходной электрический частотный сигнал, который поступает на вход вычислителя тепла ВТ1.
Питание датчиков расхода осуществляется от вычислителя тепла по совмещенным линиям с выходным сигналом.
Вычислитель тепла ВТ1 по четырехпроводным линиям связи измеряет сопротивления платиновых термопреобразователей, обрабатывает информацию о них и посылает сигнал с датчика расхода на однокристальную ЭВМ, которая производит вычисление массового расхода и массы теплоносителя, его температуры и количества теплоты и тепловой мощности. Масса теплоносителя, количество теплоты и время непрерывной работы теплосчетчика фиксируются на счетчиках, остальные параметры передаются в канал "СТЫК С2".
Совместно с пультом ИВ-1М или ИВ-1-2С теплосчетчик обеспечивает вывод на световое табло текущих значений параметров теплоносителя, вычисление, архивацию и выдачу на печатающее устройство среднечасовых и среднесуточных значений параметров теплоносителя за последние 35 сут.
Совместно с пультом ИВ-1М теплосчетчик измеряет давление теплоносителя в подающем и обратном трубопроводах.
Датчик расхода представляет собой участок трубы, внутри которой расположено тело обтекания в виде призмы. В корпусе датчика установлены пьезокерамические элементы для излучения и приема акустического сигнала. К корпусу через теплоизолирующую шайбу крепится электронный преобразователь акустического сигнала.
Вычислитель тепла состоит из корпуса и крышки, внутри которых расположены три печатных платы и счетчики. Конструктивно вычислитель тепла выполнен в щитовом исполнении со степенью защиты IР44 по ГОСТ 14254-96.
Вычислитель тепла ВТ1 обеспечивает питание одного или двух датчиков расхода ДОРВ напряжением (27+1,35) В постоянного тока на нагрузке не менее 330 Ом.
Вычислитель тепла ВТ1 обеспечивает питание пульта ИВ-1-2С напряжением (24+5) В постоянного тока на нагрузке не менее 100 Ом.
Вычислитель тепла ВТ1 выдает сигнал "Отказ" в виде напряжения (25+5) В постоянного тока на нагрузке не менее 300 Ом.
Пульты вывода информации выполнены в виде электронных блоков в щитовом исполнении.
Теплосчетчик ТСЧ1 обеспечивает отображение на шестиразрядных электромеханических счетчиках следующих параметров:
количества тепловой энергии, ГДж;
массы теплоносителя в подающем (горячем) трубопроводе, т;
массы теплоносителя в обратном (холодном) трубопроводе, т;
времени наработки, ч.
Теплосчетчик ТСЧ1 обеспечивает вывод по каналу "СТЫК С2" следующей информации:
температуры теплоносителя в подающем (горячем) трубопроводе, °С;
температуры теплоносителя в обратном (холодном) трубопроводе, °С;
расхода теплоносителя в подающем трубопроводе, т/ч;
расхода теплоносителя в обратном трубопроводе т/ч;
тепловой мощности, ГДж/ч.
При наличии в своем составе пультов вывода информации ИВ-1-2С или ИВ-1М теплосчетчик обеспечивает отображение на шестизарядном индикаторе указанных выше параметров теплоносителя, а также дополнительно обеспечивает:
прием и преобразование сигналов с двух датчиков давления в виде постоянного тока 4-200 мА и отображение значений давления в МПа на шестизарядном индикаторе (только при наличии пульта ИВ-1М);
вычисление и архивацию за последние 35 сут среднесуточных и среднечасовых значений давления (только при наличии пульта ИВ-1М) и температуры в подающем и обратном трубопроводах, среднечасовых и среднесуточных значений расхода теплоносителя и тепловой мощности;
выдачу на печатающее устройство информации из архива о среднечасовых и среднесуточных значениях измеряемых теплосчетчиком параметров по интерфейсу ИРПР-М с пульта ИВ-1М или по интерфейсу "СТЫК С2" с пульта ИВ-1-2С.

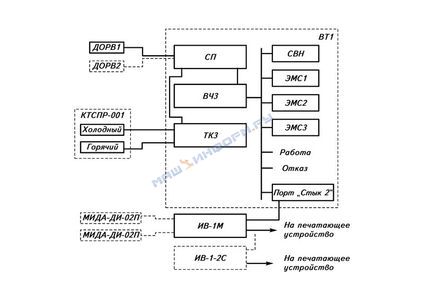

Структурная схема теплосчетчика приведена на рисунке.
Структурная схема теплосчетчика ТСЧ1:
СП - соединительная плата;
СВН - счетчик времени наработки;
КТСПР-001 - платиновый термопреобразователь сопротивления;
ЭМС1 - счетчик количества теплоты;
ЭМС2, ЭМС3 - счетчики массы теплоносителя;
ДОРВ1, ДОРВ2 - вихревые датчики объемного расхода;
МИДА-ДИ-02П - датчики избыточного давления;
ВЧ3 - вычислитель;
ТК3 - преобразователь M В комплект поставки ТСЧ1 входят: паспорт ТСЧ1; вычислитель тепла ВТ1: паспорт вычислителя ВТ1; шурупы для крепления ВТ1 (3 шт.);
плавкая вставка ВП1-1-1,0А (2 шт.); контакты для монтажа (21 шт.);
датчик расхода ДОРВ - количество определяется заказчиком:
паспорт датчика расхода ДОРВ;
комплект монтажных частей датчика расходов ДОРВ с переходниками;
комплект термопреобразователей сопротивления КТСПР (датчик температуры): паспорт КТСПР и комплект деталей для герметизации трубопровода при демонтаже КТСПР.
По особому заказу дополнительно поставляются:
технологическая заглушка для проверки ВТ1 (2 шт.); пульт вывода информации ИВ-1-2С; техническое описание и инструкция по эксплуатации ВТ1; техническое описание и инструкция по эксплуатации датчиков ДОРВ;
программа ТСG.ЕХЕ для регистрации параметров теплоносителя и проверки ВТ1 на компьютере ПЭВМ типа IВМ РС; методика поверки датчика расхода ДОРВ; ИВКШ.407161.002МИ; имитатор температуры ИТ.
Примечание. При заказе двух датчиков ДОРВ комплект монтажных частей поставляется в удвоенном количестве.
