Реле температурное ТРМ12

Общие сведения

Температурное реле ТРМ12 предназначено для применения в устройствах контроля температуры неагрессивной газовой среды и коммутации электрических цепей постоянного и переменного тока частотой 50-400 Гц напряжением до 250 В в радиоэлектронной аппаратуре и товарах народного потребления.

Структура условного обозначения

ТРМ12-Х О4:
ТРМ - температурное реле;
12 - номер серии;
Х - конструктивное исполнение реле: 1, 5 - с выводами под
пайку; 2, 3, 4 - с выводами под фастон;
О4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Реле также пригодны для эксплуатации в климатических исполнениях У, Т и УХЛ в категориях размещения 3 и 4 по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 2400 м.
Температура окружающего воздуха от минус 50 до 55°С.
Относительная влажность окружающего воздуха не более 98% при температуре 40°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и пыли в концентрациях, нарушающих работу реле.
Вибрация в диапазоне частот 1-100 Гц при ускорении 1g.
Рабочее положение в контролируемой среде произвольное.
Степень защиты реле по ГОСТ 14255-69: реле - IР40; выводов контактов - IР00.
Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-93 по классу 0.
Реле соответствуют требованиям ТУ 16-92 ИЕУВ.647634.003 ТУ.

Нормативно-технический документ

ТУ 16-92 ИЕУВ.647634.003 ТУ

Технические характеристики

Типоисполнения реле, температура уставки и диапазон температуры срабатывания, погрешность срабатывания реле и дифференциал приведены в табл. 1, режимы коммутации реле в табл. 2.

Таблица 1

Типоисполнение реле	Контролируемые температуры, ° С	Погрешность срабатывания, ° С, не более	Дифференциал, ° С, не более
ТРМ12-1	55; 60; 63; 67; 80; 85; 90; 115; 120; 165	±5	20
ТРМ12-2	55; 60; 63; 67; 80; 85; 90; 115; 120; 165; 170; 180
ТРМ12-3	70; 95; 120
ТРМ12-4	30; 80; 85; 90; 95; 120; 140; 165; 170; 180
ТРМ12-5	145; 180
Примечание. Погрешность срабатывания реле и дифференциал должны соответствовать указанным в таблице при скорости изменения температуры рабочей среды не более 0,5 ° С мин.

Таблица 2

Типоисполнение реле	Номинальный ток, А	Номинальное напряжение, В	Коммутируемые нагрузки				Коммутационная износостойкость, циклов ВО, не менее
			переменного тока частотой 50–400 Гц		постоянного тока
			Напряжение, В	Ток, А	Напряжение, В	Ток, А
ТРМ12-1 ТРМ12-2 ТРМ12-5	2,5	220	5–250	0,001–2,5 (активная нагрузка)	5–30	0,001–0,1	100 000
ТРМ12-3*	6,3			0,01–6,3 (соs j =0,95±0,05)	5–60	0,01–5	30 000
ТРМ12-4	10
* Допускается коммутация током 10 А, при этом коммутационная износостойкость 100 циклов ВО.

Число и вид контактов - 1 размыкающий
Способ установки температуры срабатывания - С фиксированной уставкой с самовозвратом
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, измеренное между контактами и корпусом, МОм, не менее: при нормальных климатических условиях - 20
после испытаний на влагостойкость - 7
Испытательное напряжение сухих и чистых реле, не бывших в эксплуатации, В - 2000
Масса реле, кг, не более - 0,01
Гарантийный срок эксплуатации - 1 год со дня ввода реле в эксплуатацию.

Принцип действия реле основан на свойстве термомагнитного материала изменять свою магнитную проницаемость с изменением температуры.
В корпусе размещены контактная система, состоящая из подвижного контакта, неподвижного контакта и толкателя. К пружине с помощью скобы крепится постоянный магнит.
Крышка крепится к корпусу и закрывает реле.
Регулировка температуры уставки реле ТРМ12-Р в соответствии с исполнением проводится перемещением регулятора в продольном направлении.
В исходном положении реле постоянный магнит притянут к термомагнитной скобе, контакт замкнут.
При увеличении температуры магнитная проницаемость термомагнитного материала уменьшается и при достижении определенной температуры достигает значения, при котором постоянный магнит под действием силы пружины отходит от скобы, и толкатель размыкает контакт.
При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между скобой и магнитом возникает сила магнитного притяжения и когда эта сила станет больше силы пружины, магнит притянется к термомагнитной скобе, в результате чего контакт замкнется.

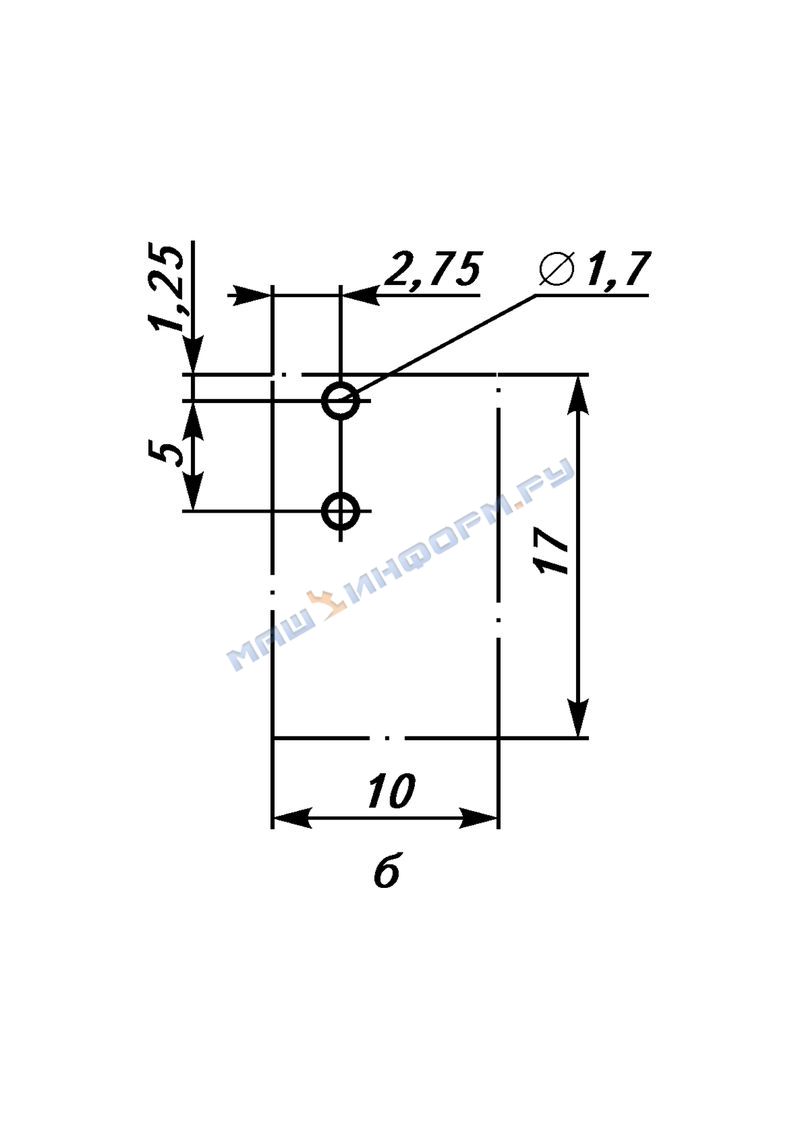

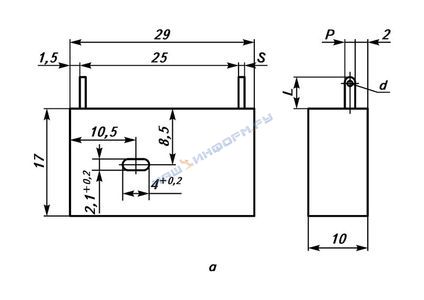

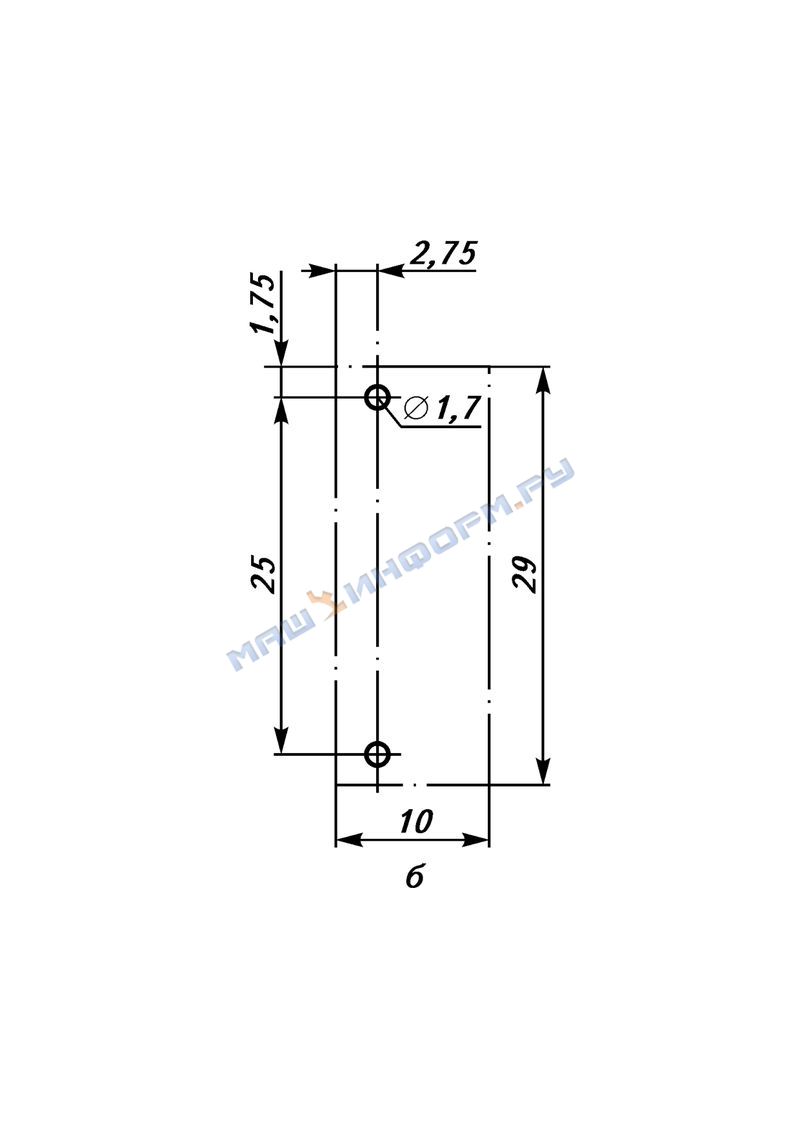

Общий вид, габаритные, установочные, присоединительные размеры реле и разметка печатных плат приведены на рис. 1, 2 и табл. 3.

Таблица 3

Тип реле	Типоисполнение реле	Номер рисунка	Регулятор	Размеры, мм
Тип реле	Типоисполнение реле	Номер рисунка	Регулятор	Р	L	d	S
ТРМ12	ТРМ12-1	1	Нет	1,5	5	–	0,5
	ТРМ12-2			2,8	8	1,2
	ТРМ12-3			4,8	8	1,4
	ТРМ12-4			6,3	9	1,6	0,8
	ТРМ12-5	2		–	–	–	–
