Регуляторы температуры РТЦГВ
Общие сведения
Регуляторы температуры РТЦГВ предназначены для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначения с количеством водопотребителей 1000 чел. и более, при числе установленных водоразборных приборов 550 и более. РТЦГВ-Х:
РТ - регулятор температуры;
ЦГВ - для систем централизованного горячего водоснабжения;
Х - диаметр условного прохода, мм: 20; 25; 32.
Условия эксплуатации
Температура окружающего воздуха от 5 до 50°С.
Относительная влажность воздуха до 80% при температуре 35°С.
Вибрации в диапазоне частот от 5 до 25 Гц с амплитудой смещения для частоты перехода 0,1 мм.
Рабочее положение регуляторов любое.
Регуляторы для внутригосударственных поставок и поставок на экспорт соответствуют требованиям ТУ 25-7301.0022-87.
Нормативно-технический документ
ТУ 25-7301.0022-87
Технические характеристики
Температура фиксированной настройки, °С +2°С - 50; 60; 75 Зона пропорциональности, °С, не более - 10 Зона нечувствительности, °С, не более - 3 Постоянная времени, с, не более - 100 Условное давление регулируемой среды, МПа (кгс/см2) - 1(10) Относительная протечка Ку, не более, % - 4 Диаметр условного прохода, мм - 20; 25; 32 Условная пропускная способность Ку, м3/ч+10%, для диаметров, мм: 20 - 4 25 - 6 32 - 10 Установленное число циклов срабатывания, не менее - 20 000 Средняя наработка на отказ, ч, не менее - 50 000 Установленная безотказная наработка, ч, не менее - 5000 Полный средний срок службы, лет, не менее - 10 Масса, кг, не более, для диаметров, мм: 20 - 2,7 25 - 2,8 32 - 3
Гарантийный срок - 2,5 года со дня ввода регуляторов в эксплуатацию.
Конструкция и принцип действия
Регуляторы относятся к устройствам прямого действия, недистанционным.
Конструктивно регулятор состоит из узла клапана, корпуса, крышки и деталей крепления.
Принцип действия регуляторов основан на использовании эффекта изменения объема термочувствительного наполнителя датчика температуры при изменении температуры регулируемой среды (горячей воды в циркуляционном трубопроводе горячего водоснабжения). Повышение температуры регулируемой среды вызывает увеличение объема термочувствительного наполнителя (воска), что вызывает увеличение длины штока датчика. Шток датчика, упираясь в неподвижный винт, вызывает перемещение узла клапана, что уменьшает проходное сечение регулятора.
При понижении температуры регулируемой среды объем термочувствительного наполнителя датчика уменьшается. Это вызывает перемещение под действием пружины узла клапана к исходному положению. При этом увеличивается проходное сечение регулятора.
Регуляторы обеспечивают интенсивность циркуляции в отдельных стояках в зависимости от температуры среды в них, что способствует выравниванию температуры и стабилизации на заданном уровне.
Трубопровод, предназначенный для монтажа регуляторов, должен иметь диаметр условного прохода, соответствующий диаметру регулятора.

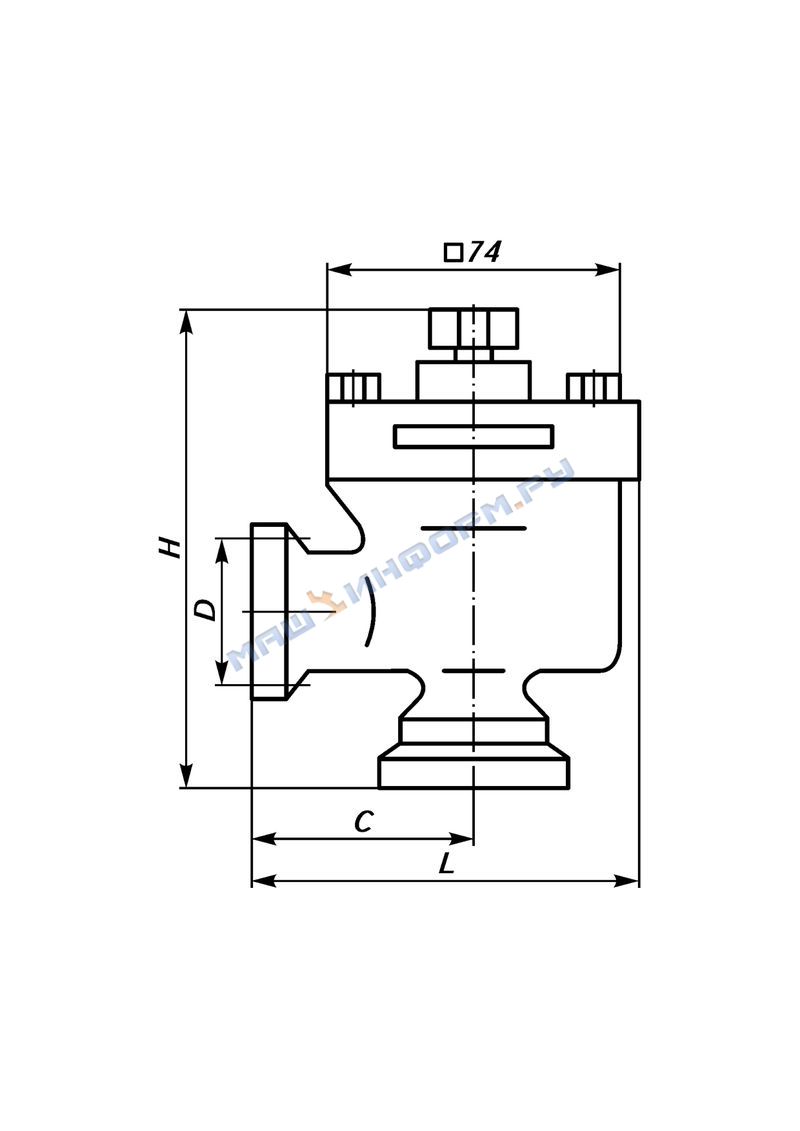

Общий вид и габаритные размеры регуляторов приведены на рисунке.
Таблица к рисунку
| Тип регулятора | Размеры, мм | |||
| С | L | Н | D | |
| РТЦГВ-20 | 56 | 93 | 139 | G3/4 |
| РТЦГВ-25 | 60 | 97 | G1 | |
| РТЦГВ-32 | 141 | G1/4 | ||
Места соединения с трубопроводом проверяются на герметичность гидравлическим давлением, равным максимальному в системе, но не более 1 МПа (10 кгс/см2).
Регуляторы отрегулированы и настроены на заданную температуру фиксированной настройки изготовителем.
Дополнительная поднастройка запрещается.
В комплект поставки входят: регулятор температуры РТЦГВ, датчик температуры, паспорт, техническое описание и инструкция по эксплуатации, комплект запасных частей.
