Регуляторы температуры прямого действия недистанционные РТП-М(1М)

Общие сведения

Регуляторы температуры прямого действия недистанционные (терморегуляторы) РТП-М(1М) предназначены для систем автоматического регулирования температуры охлаждающей жидкости стационарных, судовых, тепловозных и промышленных дизелей, газовых двигателей и газомотокомпрессоров. РТП-Х-М(1М):
РТП - тип регулятора;
Х - диаметр условного прохода, мм (65; 80; 100; 125; 150);
М(1М) - модернизированный (1-я модернизация). э Климатическое исполнение и категория размещения В2, В5, Т по ГОСТ 15150-69.
Терморегуляторы для внутригосударственных и экспортных поставок соответствуют требованиям технических условий в соответствии с таблицей.

Нормативно-технический документ

ТУ 25.02.092101-78

Технические характеристики

Типоисполнения, диаметр условного прохода, условная пропускная способность и масса терморегуляторов приведены в таблице.

Таблица

Типоисполнение

 Обозначение технических условий Диаметр условного прохода, Ду, мм Условная пропускная способность, Кvy, м3/ч±10% Масса, кг
РТП-65-1М ТУ 25.02.092101–78 65 60 33
РТП-80-М ТУ 25.02.092168–80 80 80 42
РТП-100-М 100 100 50
РТП-125-М 125 160 75
РТП-150-М 150 250 100

Температура фиксированной настройки, &2[2278]2°С - 35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95
Условное давление регулируемой среды, МПа (кг/см2) - 1(10)
Максимальная зона пропорциональности, °С - 10
Зона нечувствительности, °С, не более - 3
Относительная нерегулируемая протечка, %, Ку, не более: на холодильник - 1
на перепуск - 2,5
Постоянная времени, с, не более - 100
Гарантийный срок терморегуляторов (кроме РТП-65-1М) - 5 лет со дня сдачи заказчику, но не более 5,5 лет со дня изготовления.
Гарантийный срок терморегулятора РТП-65-1М - 2,5 года со дня ввода терморегулятора в эксплуатацию.

Крышка терморегулятора, нижняя часть которой служит седлом для клапана в положении "ПЕРЕПУСК ЗАКРЫТ", соединена через прокладку болтами с корпусом.
Перемещение клапана осуществляется двумя датчиками температуры с твердым наполнителем, один из которых опирается на клапан, а другой на упор. Гильза, имеющая пазы и завальцованный в ней упор, опирается на пружину перегрузки, установленную на упор, который опирается на пружинное кольцо.
Возврат клапана в начальное положение осуществляет пружина возврата. При необходимости ручное управление осуществляется винтом настройки. Для герметизации винта служит кольцо.
Терморегуляторы для своей работы не требуют внешнего источника энергии.
Принцип действия терморегуляторов основан на перемещении клапана в зависимости от изменения объема заполнителя термочувствительного элемента пропорционально регулируемой температуре.
Автоматическое поддержание заданного значения регулируемой температуры производится по способу перепуска. Соотношение количества охлаждающей среды в линиях перепуска и холодильника определяется регулируемой температурой.
При повышении температуры охлаждающей среды, выходящей (входящей) из дизеля (в дизель), регулирующий орган, перемещаемый термочувствительным элементом вследствие увеличения объема заполнителя, изменяет гидравлическое сопротивление в линиях перепуска и холодильника.
При этом расход охлаждающей среды через холодильник увеличивается, а в линиях перепуска уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры охлаждающей среды, выходящей (входящей) из дизеля (в дизель), объем заполнителя термочувствительного элемента уменьшается, и восстановление заданного температурного режима дизеля происходит под действием пружины возврата, перемещающей регулирующий орган в положение, при котором гидравлическое сопротивление в линии перепуска уменьшается, а в линии холодильника увеличивается.
Трубопровод, предназначенный для монтажа терморегулятора, должен иметь диаметр условного прохода, равный Ду терморегулятора.
Рабочее положение терморегуляторов любое.
Терморегуляторы монтируются на трубопроводе с помощью фланцев по ГОСТ 1536-76 таким образом, чтобы буквы на корпусе соответствовали направлению потоков: Х - трубопровод холодильника, П - перепуска, Д - входа (выхода) в дизель (из дизеля).
Места соединения с трубопроводом проверяются на герметичность гидравлическим давлением, равным максимальному в системе охлаждения или смазки, но не более 1 МПА (10 кгс/см2).
Терморегуляторы отрегулированы и настроены на заданную температуру фиксированной настройки изготовителем.

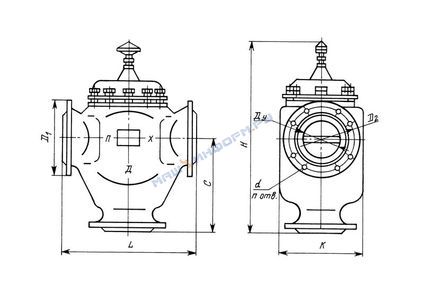

Общий вид, габаритные и присоединительные размеры терморегуляторов приведены на рисунке.

Таблица к рисунку

Тип Размеры, мм
Ду D1 D2 Н L С К d n
РТП-65-1М 65 155 123 412 250 157 155 15 6
РТП-80-М 80 170 138 465 300 172 185 8
РТП-100-М 100 190 158 490 310 202 216
РТП-125-М 125 215 183 540 360 240 266 10
РТП-150-М 150 240 208 600 430 280 297 12

Общий вид, габаритные и присоединительные размеры терморегулятора

В комплект поставки входят: терморегулятор, датчик температуры ТДМ, паспорт, техническое описание и инструкция по эксплуатации, комплект запасных частей.
