Регулятор температуры (терморегулятор) РТП-32-2М
Общие сведения
Регулятор температуры (терморегулятор) РТП-32-2М предназначен для автоматического регулирования температуры в системах охлаждения и смазки стационарных, судовых, тепловозных и промышленных дизелей, газовых двигателей и газокомпрессоров. РТП-32-2М-Х:
РТП - тип регулятора;
32 - диаметр условного прохода, мм: 32;
2М - модернизация;
Х - исполнение по виду присоединения корпуса терморегулятора
к трубопроводу (1; 2; 3).
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ4.2, Т2 по ГОСТ 15150-69.
Температура окружающей среды от минус 60 до 75°С.
Относительная влажность окружающего воздуха до 100% при температуре 35°С.
Наклоны до 45° и качка с периодом 7-9 с.
Длительные наклоны до 22,5° от нормального положения.
Терморегулятор для внутригосударственных и экспортных поставок соответствует требованиям ТУ 25-7301.0018-89.
Нормативно-технический документ
ТУ 25-7301.0018-89
Технические характеристики
Температура фиксированной настройки, + 2°С - 35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95 Диаметр условного прохода Ду, мм - 32 Условная пропускная способность Ку, м3/ч - 16+10% Зона пропорциональности, °С, не более - 10 Зона нечувствительности, °С, не более - 3 Постоянная времени, с, не более - 100 Условное давление, МПа (кгс/см2) - 1 (10) Относительная нерегулируемая протечка, % Ку, не более: на холодильник - 1 на перепуск - 2,5 Масса, кг - 3,3
Гарантийный срок - 2,5 года со дня ввода в эксплуатацию.
Конструкция и принцип действия
Общие виды, габаритные, установочные и присоединительные размеры терморегуляторов приведены на рис. 1-3.

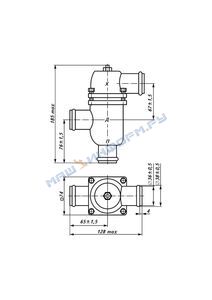

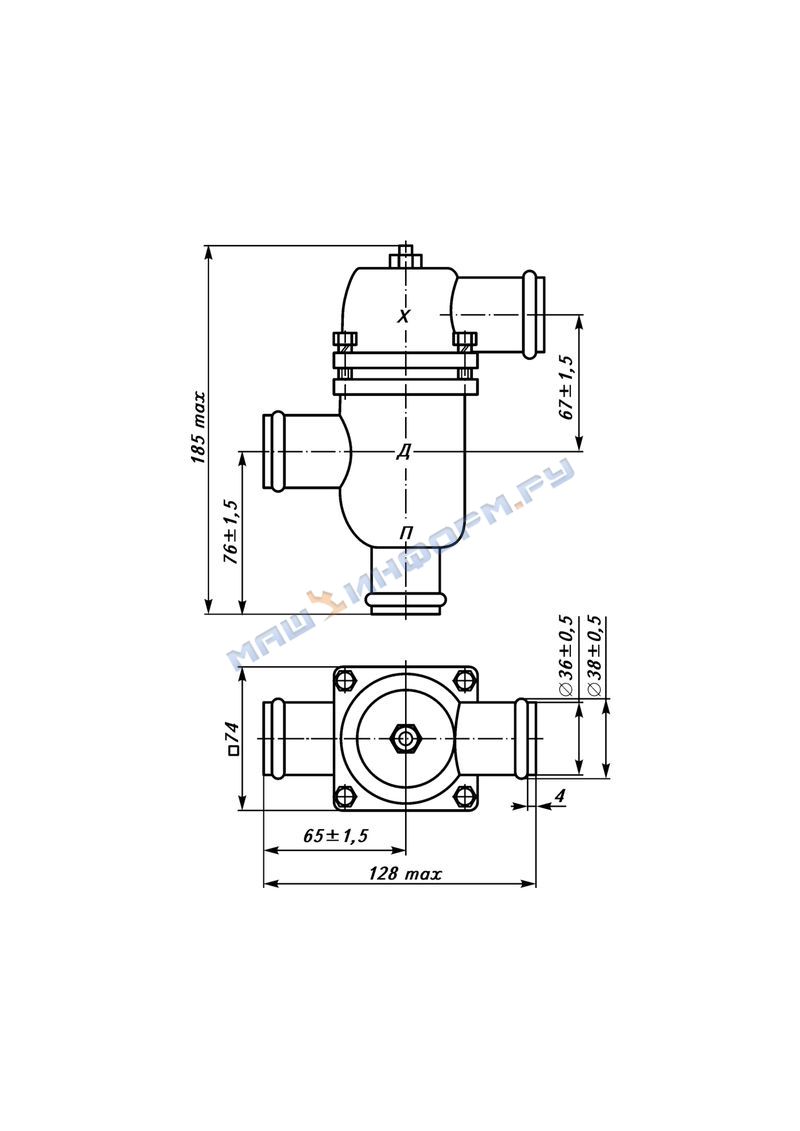

Общий вид, габаритные, установочные и присоединительные размеры терморегулятора РТП-32-2М-1
Примечания:
1. Присоединение корпуса терморегулятора к трубопроводу - дюритовым шлангом.
2. По согласованию с потребителем патрубок Х может быть повернут на 90 или 270° по часовой стрелке относительно патрубка Д.

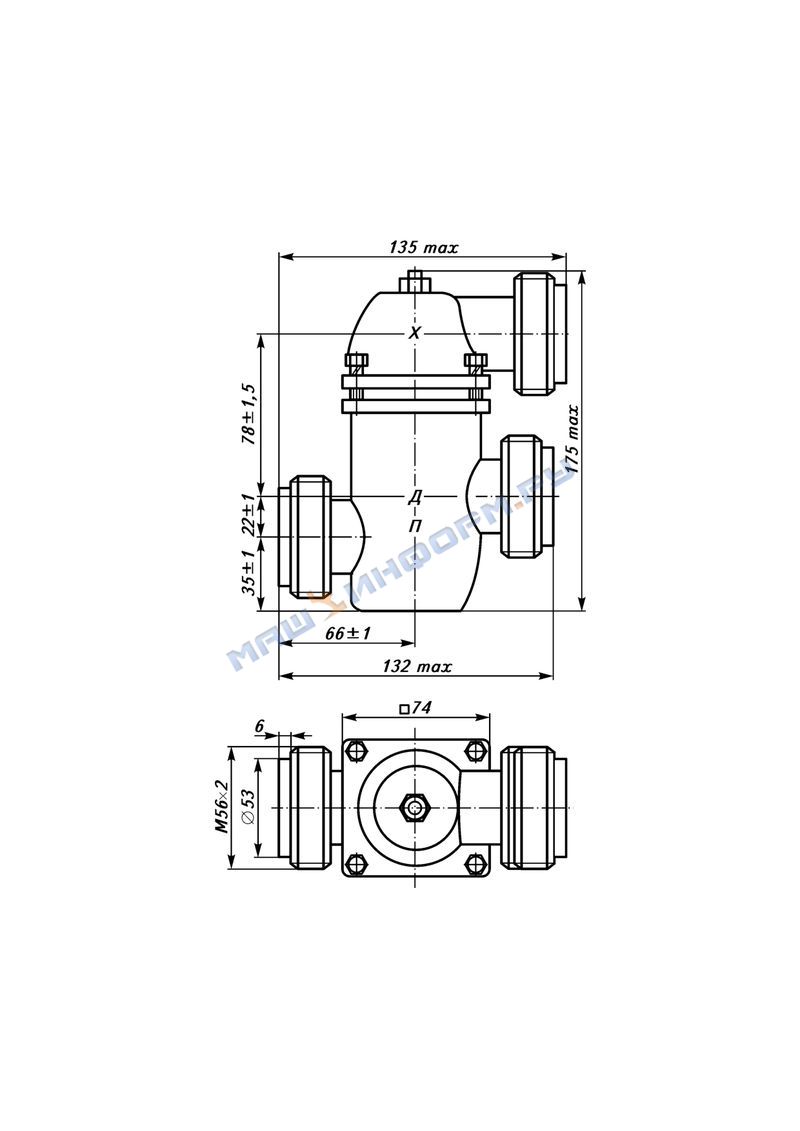

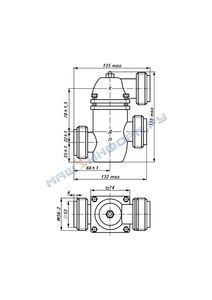

Общий вид, габаритные, установочные и присоединительные размеры терморегулятора РТП-32-2М-2
Примечания:
1. Присоединение корпуса терморегулятора к трубопроводу - штуцерно-торцевое, тип I ГОСТ 5890-78.
2. По согласованию с потребителем патрубок Х может быть повернут на 90 или 270° по часовой стрелке относительно патрубка Д.
Общий вид, габаритные, установочные и присоединительные размеры терморегулятора РТП-32-2М-3
Примечания - по рис. 2.
Узел клапана закреплен между корпусом и крышкой, соединенных болтами. Он состоит из клапанов, скобы, жестко закрепленной в седле и создающей требуемое поджатие пружины возврата, гильзы, жестко соединенной с клапаном.
С помощью винта в клапане крепится датчик температуры ТД6М с твердым наполнителем. В винте смонтировано сальниковое уплотнительное кольцо.
Винт служит для аварийного отжима клапана. При необходимости, вращением винта по часовой стрелке, можно перевести клапан в положение "холодильник открыт".
Принцип действия терморегулятора основан на перемещении клапанов в зависимости от изменения объема наполнителя термочувствительного элемента датчика температуры ТД6М, пропорционально температуре регулируемой среды.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в линиях перепуска и холодильника определяется ее температурой.
При повышении температуры регулируемой среды, выходящей (входящей) из двигателя (в двигатель), клапан терморегулятора, перемещаемый датчиком температуры за счет увеличения объема наполнителя, изменяет гидравлическое сопротивление в линиях перепуска и холодильника. При этом расход охлаждающей среды через холодильник увеличивается, а в линиях перепуска уменьшается.
Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры регулируемой среды, выходящей (входящей) из двигателя (в двигатель), объем наполнителя термочувствительного элемента датчика температуры уменьшается, и восстановление заданного температурного режима двигателя происходит под действием пружины возврата, перемещающей клапан терморегулятора в положение, при котором гидравлическое сопротивление в линии перепуска уменьшается, а в линии холодильника увеличивается.
Трубопровод, предназначенный для монтажа терморегуляторов, должен иметь диаметр условного прохода, соответствующий диаметру условного прохода терморегулятора.
Рабочее положение терморегулятора может быть любым. Терморегулятор устанавливают так, чтобы маркировка патрубков совпадала с направлением потока жидкости: Х - трубопровода холодильника, П - перепуска, Д - входа (выхода) в двигатель (из двигателя).
Терморегуляторы можно использовать в качестве перепускных клапанов или смесителей пресной воды или смазочного масла.
Как правило, регулирование в режиме перепуска предпочтительней режима смешивания.
Датчики температуры терморегуляторов не должны перегреваться. Превышение температуры регулируемой среды на 25°С значения температуры настройки допустимо не более 10 мин.
Места соединений с трубопроводом проверяются на герметичность гидравлическим давлением, равным максимальному в системе охлаждения или смазки, но не более 1 МПа (10 кгс/см2).
Терморегуляторы отрегулированы и настроены на заданную температуру фиксированной настройкой изготовителем.
В комплект поставки входят: регулятор температуры РТП-32-2М, паспорт, техническое описание, инструкция по эксплуатации, комплект запасных и монтажных частей.
