Регулятор температуры РТ-ТС
Общие сведения
Регуляторы температуры прямого действия РТ-ТС (терморегуляторы), работающие без энергии постороннего источника, предназначены для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: системы горячего водоснабжения и отопления, охладителей двигателей и газомотокомпрессоров, теплообменников и бойлеров. РТ-ТС:
РТ - регулятор температуры;
Т - трехходовой;
С - смесительный.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения 1 по ГОСТ 15150-69.
По устойчивости к воздействию температуры и влажности окружающего воздуха регуляторы соответствуют исполнению В4 по ГОСТ 12997-84.
Терморегуляторы соответствуют требованиям СНИЦ 423.117020 ТУ-99.
Технические характеристики
Температура фиксированной настройки, + 2°С - 55; 60; 65; 70; 75; 80; 85 Зона пропорциональности, °С, не более - 10 Зона нечувствительности, °С, не более - 3 Постоянная времени, с, не более - 100 Диаметры условного прохода, мм - 25; 40; 50; 80 Условная пропускная способность Ку, м3/ч - 6,3; 12,5; 25; 60 Условное давление, МПа - 1 Относительная протечка, % Ку, не более, по каналу: С - 1 В - 2,5 Средний срок службы, лет - 10 Масса - Табл. к рис. 1
Гарантийный срок эксплуатации - 1,5 года со дня ввода в эксплуатацию.
Гарантийный срок хранения - 6 мес. со дня отгрузки.
Конструкция и принцип действия
Общий вид, габаритные, установочные и присоединительные размеры терморегуляторов приведены на рис. 1.
Таблица к рис. 1
| Обозначение | Размеры, мм | Масса, кг | ||||||
| Ду | D | D1 | D2 | L | Н | Н1 | ||
| СНИЦ 423.117.020 | 25 | 68 | 85 | 115 | 160 | 292 | 168 | 9,28 |
| 01 | 40 | 88 | 110 | 145 | 200 | 325 | 175 | 12,4 |
| 02 | 50 | 102 | 125 | 160 | 230 | 425 | 245 | 22,9 |
| 03 | 80 | 128 | 150 | 185 | 310 | 470 | 260 | 47,4 |

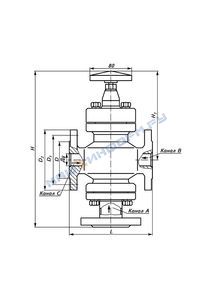

Общий вид, габаритные, установочные и присоединительные размеры терморегулятора РТ-ТС
Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии.
Принцип действия основан на перемещении клапана в зависимости от изменения объема наполнителя термочувствительного элемента датчика температуры ТД-М.
Автоматическое поддержание заданной температуры производится по способу перепуска. Соотношение количества регулируемой среды в каналах В и С определяется ее температурой.
При повышении температуры регулируемой среды клапан перемещается термочувствительным элементом, при этом расход в канале С увеличивается, а в канале В уменьшается. Соотношение расходов изменяется до тех пор, пока регулируемая температура не примет заданного значения.
При понижении температуры восстановление заданного температурного режима происходит под действием пружины возврата, перемещающей клапан в положение, при котором расход в канале С - уменьшается, в В - увеличивается.
Трубопровод, предназначенный для монтажа терморегуляторов, должен иметь диаметр условного прохода, равный условному проходу терморегулятора.
Рабочее положение терморегулятора может быть любым.
Терморегуляторы можно использовать в качестве смесителей пресной воды, смазочного масла или в качестве перепускных клапанов. Со стороны патрубка обратной воды должен быть установлен обратный клапан.
Типовые схемы терморегуляторов РТ-ТС приведены на рис. 2, 3. Расходные характеристики терморегуляторов приведены на рис. 4.
Использование терморегулятора РТ-ТС в открытой системе горячего водоснабжения:
1 - терморегулятор РТ-ТС;
2 - регулятор давления РД производства ОАО "Теплоконтроль";
3 - терморегулятор РТЦГВ или ТРК производства ОАО "Теплоконтроль";
4 - фильтры ФФС или ФФМ производства ОАО "Теплоконтроль";
5 - обратный клапан;
6 - задвижки

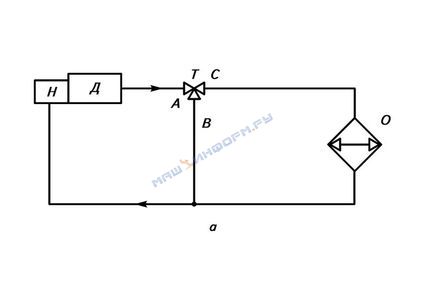

Использование терморегулятора РТ-ТС в САРТ систем охлаждения и смазки двигателей:
а - с разделением потоков;
б - со смешением потоков;
Д - двигатель;
Н - насос;
Т - терморегулятор;
О - охладитель
Датчики температуры терморегуляторов не должны перегреваться.
Превышение температуры регулируемой среды на 25°С значения температуры настройки допустимо не более 10 мин.
Терморегуляторы отрегулированы и настроены на заданную температуру фиксированной настройки изготовителем.
При выходе из строя датчиков температуры поддерживать заданный температурный режим, при необходимости, можно вручную, при помощи регулировочного винта.
Места соединений с трубопроводом проверяются на герметичность гидравлическим давлением, равным максимальному в системе, но не более 1 МПа (10 кгс/см2).
В комплект поставки входят: терморегулятор РТ-ТС; термодатчик ТД-6М (по заказу потребителя за отдельную плату); руководство по эксплуатации.
