Регулятор температуры РТ-300ХК
Общие сведения
Регулятор температуры РТ-300ХК предназначен для регулирования температуры технологических агрегатов и может быть использован на заводах нефтехимической и нефтеперерабатывающей промышленности и других отраслях народного хозяйства. РТ-300ХК:
РТ - регулятор температуры;
300 - диапазон регулирования температуры: до 300°С;
ХК - тип термопары (ХК).
Условия эксплуатации
Номинальные значение климатических факторов соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69.
Температура окружающего воздуха от 10 до 35°С.
Относительная влажность воздуха от 30 до 80%.
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
По устойчивости к механическим воздействиям регулятор относится к виброустойчивому исполнению, по защищенности от воздействия окружающей среды - к защищенным от попадания внутрь твердых тел по ГОСТ 12 997-84 и имеет оболочку, соответствующую степени защиты IР30 по ГОСТ 14254-96.
По способу защиты человека от поражения электрическим током регулятор относится к классу 0 по ГОСТ 12.2.007.0-75.
Регулятор соответствует требованиям ТУ 38.452027-97.
Нормативно-технический документ
ТУ 38.452027-97
Технические характеристики
Напряжение питания переменного тока, В - 220-+ Частота тока, Гц - 50+1 Потребляемая мощность, Вт, не более - 11 Диапазон задания температуры с дискретностью 10°С, °С - 50-300 Закон регулирования - Пропорциональный Сигнал для управляющего воздействия: тип - "Сухой контакт" (замыкающий) коммутируемое напряжение, В, не более - 220 коммутируемый ток, А, не более - 2 Среднее время восстановления, мин, не более - 30 Средний срок службы, лет, не менее - 8 Габаритные размеры, мм - 60x100x118 Масса, кг, не более - 0,2
Гарантийный срок - 1 год со дня ввода регулятора температуры в эксплуатацию, но не более 1,5 лет со дня отгрузки.
Конструкция и принцип действия
Электрическая схема регулятора выполнена на интегральных микросхемах и полупроводниковых элементах на двух печатных платах, соединенных проводами. Платы механически соединяются друг с другом. Регулятор состоит из одного блока и размещен в пластмассовом корпусе щитового типа. Крепление регулятора в щите показано на рис. 1.

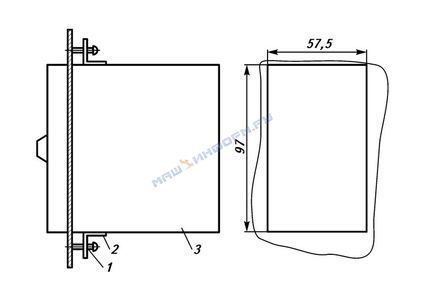

Крепление регулятора в щите:
1 - винт;
2 - скоба;
3 - регулятор температуры РТ-300ХК
На передней панели регулятора расположена ручка управления для задания температур.
На задней стенке регулятора размещены выводы для подключения питающего напряжения и внешнего исполнительного механизма.
Схема подключения регулятора приведена на рис. 2.

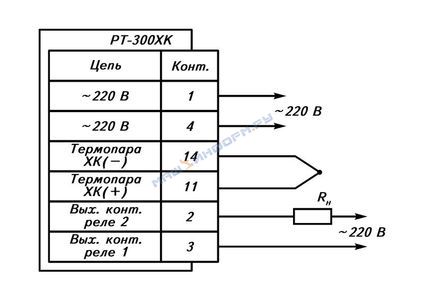

Схема подключения регулятора:
Rн - сопротивление нагрузки
Принцип работы регулятора основан на измерении термодвижущей силы (ТЭДС) ХК-термопары, сравнении текущего значения температуры с заданным и формирование управляющих сигналов на внешнюю нагрузку.
Регулятор состоит из устройства сравнения и источника питания. Устройство сравнения предназначено для сравнения текущего значения температуры с заданным и работает следующим образом.
Сигнал с моста температуры холодных спаев термопары суммируется с сигналом термопары и поступает на один из входов компаратора, на другой - поступает сигнал уставки. Когда суммированный сигнал термопары меньше значения уставки, контакты выходного реле регулятора замкнуты - нагреватель остается во включенном состоянии, как только суммированный сигнал превысит значение уставки - контакты выходного реле размыкаются - нагреватель отключается.
На передней панели прибора расположен резистор, вращением которого по шкале задается значение уставки, а также светодиод "НАГРЕВ", индицирующий состояние нагревателя.
Источник питания обеспечивает питание элементов схемы.
В комплект поставки входят: регулятор температуры РТ-300ХК, комплект монтажных частей, этикетка, техническое описание и инструкция по эксплуатации - 1 экз. на партию менее 10 шт., а при поставке потребителю более 10 шт. - по 1 экз. на каждые 10 шт.
