Регулятор температуры РЭТ-400М
Общие сведения
Регулятор температуры РЭТ-400М предназначен для регулирования температуры технологических агрегатов.
Регулятор может быть использован на заводах нефтехимической и нефтеперерабатывающей промышленности и других отраслей народного хозяйства. РЭТ-400М:
РЭТ - регулятор температуры электронный;
400 - диапазон измерения и регулирования температуры: до 400°С;
М - модернизированный.
Условия эксплуатации
Номинальные значения климатических факторов соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69.
Температура окружающего воздуха от 10 до 35°С.
Относительная влажность воздуха от 30 до 80%.
Атмосферное давление от 84 до 106,7 кПа (630-800 мм рт. ст.).
По устойчивости к механическим воздействиям регулятор относится к виброустойчивому исполнению.
По защищенности от воздействия окружающей среды регулятор выполнен в исполнении, защищенном от попадания внутрь твердых тел по ГОСТ 12997-84 и имеет оболочку, соответствующую степени защиты IР30 по ГОСТ 14254-96. По способу защиты человека от поражения электрическим током регулятор относится к классу 0 ГОСТ 12.2.007.0-75.
Регулятор соответствует требованиям ТУ 38.452026-97.
Нормативно-технический документ
ТУ 38.452026-97
Технические характеристики
Напряжение питания переменного тока, В - 220-+
Частота тока, Гц - 50+1
Потребляемая мощность, Вт, не более - 6
Диапазон задания и измерения температуры с дискретностью 1°С, °С - 0-400
Диапазон регулирования температуры, °С - 50-400
Цифровая непрерывная индикация температуры с дискретностью отсчета, °С - 1
Предел допустимой основной приведенной погрешности измерения температуры, % - +1
Предел допустимой дополнительной - +0,5 предела
погрешности, вызванной изменением - допустимого
температуры окружающей среды от - значения основной
нормальной на каждые 10°С - приведенной погрешности
Предел допустимой дополнительной - +0,5 предела
погрешности, вызванной изменением - допустимого
напряжения питания от 10 до минус 15% - значения основной приведенной погрешности
Закон регулирования - Изодромный
Напряжение питания внешней нагрузки, В, не более - 220
Потребляемый ток внешней нагрузки, А, не более - 1,2
Среднее время восстановления, мин, не более - 45
Средний срок службы, год, не менее - 8
Габаритные размеры регулятора, мм - 49x97x201
Масса регулятора, кг, не более - 1
Гарантийный срок - 1 год со дня ввода регулятора в эксплуатацию, но не более 1,5 лет со дня отгрузки.
Конструкция и принцип действия
Электрическая схема регулятора выполнена на интегральных микросхемах и полупроводниковых элементах на трех печатных платах, соединенных проводами. Платы механически соединяются друг с другом. Регулятор состоит из одного блока и размещен в пластмассовом корпусе щитового типа. Крепление регулятора в щите показано на рис. 1.

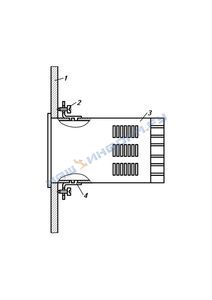

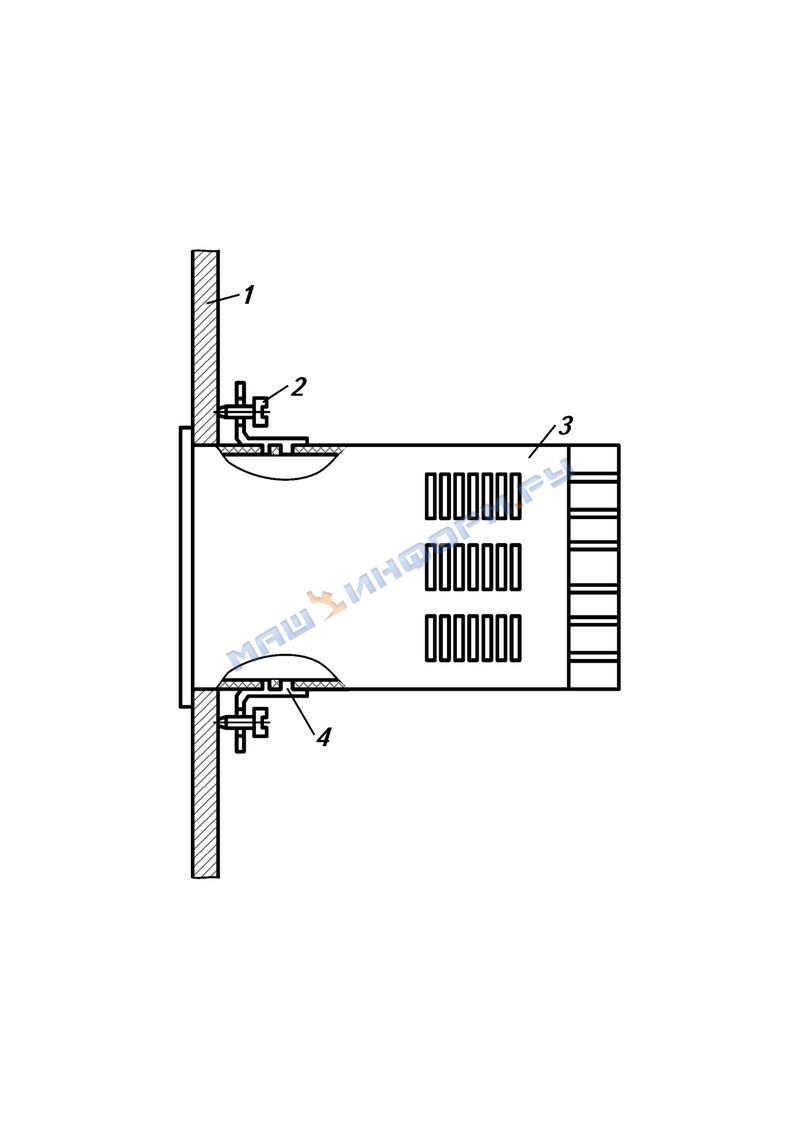

Крепление регулятора в щите:
1 - щит;
2 - винт;
3 - регулятор;
4 - скоба
На передней панели регулятора расположен переключатель задания температур.
На задней стенке регулятора размещены выводы для подключения питающего напряжения и внешнего исполнительного механизма.
Схема подключения регулятора приведена на рис. 2.

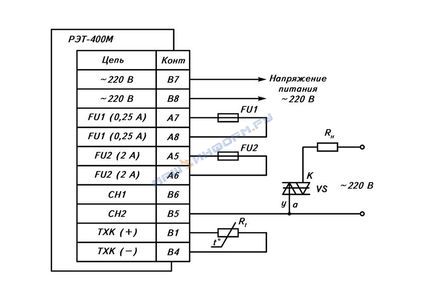

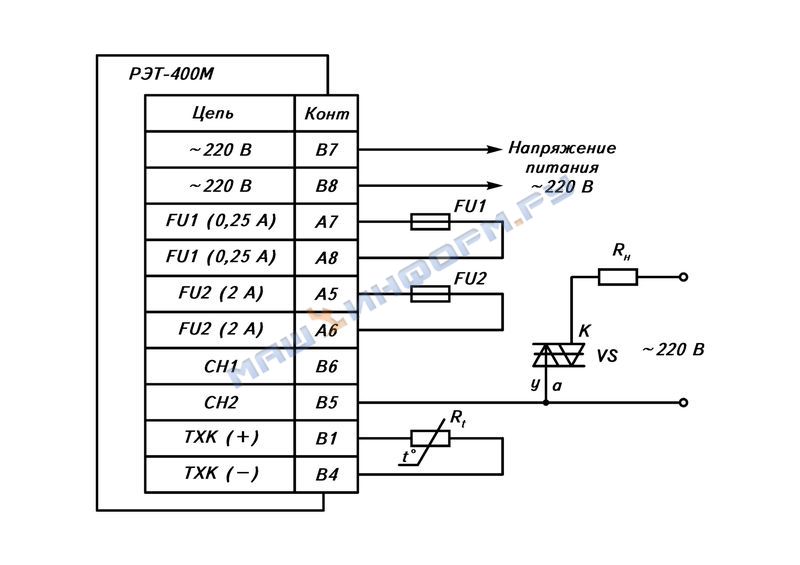

Схема подключения регулятора температуры РЭТ-400М:
В1 - датчик температуры ТХК (+);
В4 - датчик температуры ТХК (-);
В5 - нагрузка (СН2);
В6 - нагрузка (СН1);
А5, А6 - плавкие вставки FU2 (2 А)*;
А7, А8 - плавкие вставки FU1 (0,25 А)*;
R - термопара типа хромель-копель;
VS - симметричный тиристор ТС122-25-7-3 УХЛ2.1 ТУ 16-432.013-83 (Iн ?20 A)
* Поставляются вместе с регулятором
Принцип работы регулятора основан на измерении термодвижущей силы (термоЭДС) ХК-термопары, сравнении текущего значения температуры с заданным и формирование управляющих сигналов нагревателя и системы охлаждения.
Регулятор функционально состоит из измерителя температуры, задатчика температуры, табло индикации текущего значения температуры, формирователя управляющего сигнала нагревателя блока питания.
Измеритель температуры состоит из делителя напряжения, моста компенсации температуры холодных спаев термопары, усилителя и функционального преобразователя. Делитель напряжения предназначен для определения наличия цепи термопары. При обрыве термопары на индикаторном табло высвечивается нереальное значение температуры. Мост компенсации температуры холодных спаев термопары предназначен для измерения температуры окружающей среды. Датчиком температуры является чувствительный элемент, расположенный на плате. Сигнал с моста суммируется с сигналом термопары. Суммарный сигнал поступает на усилитель, на котором с помощью регулировочных резисторов устанавливается крутизна 1 мВ/°С. Функциональный преобразователь предназначен для линеаризации сигнала термопары.
Табло индикации, расположенное на передней панели прибора, состоит из трех одноразрядных цифровых полупроводниковых индикаторов и предназначено для индикации текущего значения температуры.
Задатчик температуры представляет собой цифро-аналоговый преобразователь, реализованный на переключателе, расположенном на передней панели прибора, и усилители с весовыми резисторами, расположенными на плате.
Формирователь сигнала управления нагревателем сравнивает сигнал с цифрового задатчика с текущим значением температуры и формирует разностный сигнал. Затем этот сигнал поступает на компаратор, который формирует сигнал управления нагревателем, который, в свою очередь, через оптронные развязки коммутирует внешнюю нагрузку. В состав формирователя сигнала управления нагревателем входят элементы, реализующие изодромный закон регулирования. К ним относятся корректирующие элементы, предназначенные для формирования постоянных времени Т1 и Т2. Элемент положительной обратной связи с постоянной времени Т1 служит для создания импульсного режима работы регулятора с целью уменьшения амплитуды колебаний температуры. Элемент отрицательной обратной связи с постоянной времени Т2 предназначен для устранения статизма системы регулирования. В течение времени нагрева объекта от температуры окружающей среды до первого отключения нагревателя, степень воздействия на внешнюю нагрузку определяется только отклонением измеренной температуры от значения уставки. В это время корректирующие элементы воздействия не оказывают, так как это время больше постоянных времени Т1 и Т2. При выравнивании температуры уставки и измеренной температуры, нагреватель отключается. За счет тепловой энергии происходит перегрев, т. е. измеренная температура объекта превышает некоторое время температуру уставки. После остывания объекта до температуры, меньше уставки, начинают работать звенья, которые позволяют значительно уменьшить колебания температуры примерно в 5-6 раз.
Блок питания формирует напряжения для элементов схемы.
В комплект поставки входят: регулятор; комплект монтажных частей, техническое описание и инструкция по эксплуатации - 1 экз. на партию не менее 10 шт., паспорт, ЗИП.
