Регулятор температуры прямого действия РТ-ДО (ДЗ)

Общие сведения

Регуляторы температуры прямого действия РТ-ДО (ДЗ) предназначены для автоматического поддержания температуры регулируемой среды путем изменения расхода пара, жидких и газообразных сред.

Структура условного обозначения

РТ-ХХ-Х:
РТ - регулятор температуры;
ХХ - обозначение регулирующего органа: ДО - двухходовой
нормально открытый; ДЗ - двухходовой нормально закрытый;
Х - диаметр условного прохода Ду, мм: (15; 25; 40; 50; 80).

Условия эксплуатации

Температура окружающей среды от минус 30 до 50°С, в странах с тропическим климатом от минус 10 до 55°С.
Относительная влажность до 95% при температуре 35°С, в странах с тропическим климатом - относительная влажность до 98% при температуре 35°С.
По устойчивости к воздействию климатических факторов внешней среды регуляторы соответствуют исполнению С4 ГОСТ 12997-84.
Регуляторы для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 25-02.090123-81.

Нормативно-технический документ

ТУ 25-02.090123-81

Технические характеристики

Основные параметры регуляторов приведены в таблице.

Таблица

Наименование параметра Значение параметра для типов
РТ-ДО(ДЗ)-15 РТ-ДО(ДЗ)-25 РТ-ДО(ДЗ)-40 РТ-ДО(ДЗ)-50 РТ-ДО(ДЗ)-80

Диаметр условного прохода Ду, мм

 15 25 40 50 80

Условная пропускная способность Кvy, м3/ч

 2,5 6,3 12,5 25 60

Условное давление регулирующей среды Ру, МПа (кгс/см2):
двухходового нормально открытого регулирующего органа
двухходового нормально закрытого регулирующего органа

 1(10
1(10)		 0,63(6,3)
0,63(6,3)

Зона пропорциональности, ° С

 10 12,5

Максимальный перепад давления на регулирующем органе, МПа (кгс/см2)

 0,6(6) 0,4(4)

Давление регулируемой среды, МПа (кгс/см2)

 1,6(16)

Длина дистанционной связи, м

 1,6; 2,5; 4; 6; 10

Диапазон настройки, ° С

 0–40; 20–60; 40–80; 60–100; 80–120; 100–140; 120–160; 140–180

Погрешность установки температуры по шкале настройки, ° С, не более

±3

Допустимая температурная перегрузка, превышающая настройку по шкале в течение 1 ч, ° С, не более

 25

Нечувствительность регуляторов, ° С, не более

 1

Сдвиг температуры регулирования от установленной по шкале настройки, ° С:
при изменении температуры окружающей среды на каждые 10 ° С, начиная от 20 ° С, не более
при изменении температуры исполнительного механизма на каждые 10 ° С, начиная от 20 ° С, не более

 0,2

0,1

Относительная протечка регулирующего органа, % Kvy, не более, для:
ДО
ДЗ

 0,1
0,25

Гарантийный срок - 1,5 года со дня ввода в эксплуатацию.

Регулятор состоит из двух конструктивных узлов: термосистемы и регулирующего органа.
Термосистема, внутренняя полость которой герметична, состоит из термобаллона, исполнительного органа и шкалы настройки. Термосистема полностью заполнена рабочей жидкостью.
Принцип действия регулятора основан на изменении объема жидкости в термобаллоне при изменении регулируемой температуры. Изменение объема жидкости вызывает перемещение штока исполнительного органа и связанного с ним штока с клапаном.
Настройка регулятора на заданную температуру производится по шкале вращением винта настройки.
Участок трубопровода, предназначенный для монтажа регулятора, должен иметь диаметр условного прохода, равный Ду регулятора.
Общий вид, габаритные и присоединительные размеры регуляторов приведены на рис. 1.

Таблица к рис. 1

Тип регулятора

 Номер рисунка Размеры, мм, не более L1, мм
Ду D1 D2 D3 D4 D5 D6 Н Н1 Н2 h h1
РТ-ДО-15 а 15 95 34 80 65 14 65 265 195 470 270 64 130±1
РТ-ДЗ-15 180
РТ-ДО-25 25 115 85 285 205 160±1
РТ-ДЗ-25 б 295 155
РТ-ДО-40 а 40 145 110 325 225 200±1
РТ-ДЗ-40 б 335 185
РТ-ДО-50 а 50 160 53 100 125 18 80 430 315 690 490 80 230±1
РТ-ДЗ-50 б 440 255
РТ-ДО-80 а 80 185 150 500 355 310±1,5
РТ-ДЗ-80 б 510 285 310±2

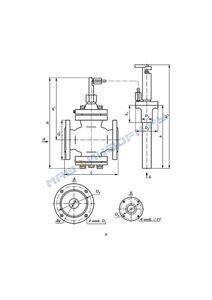

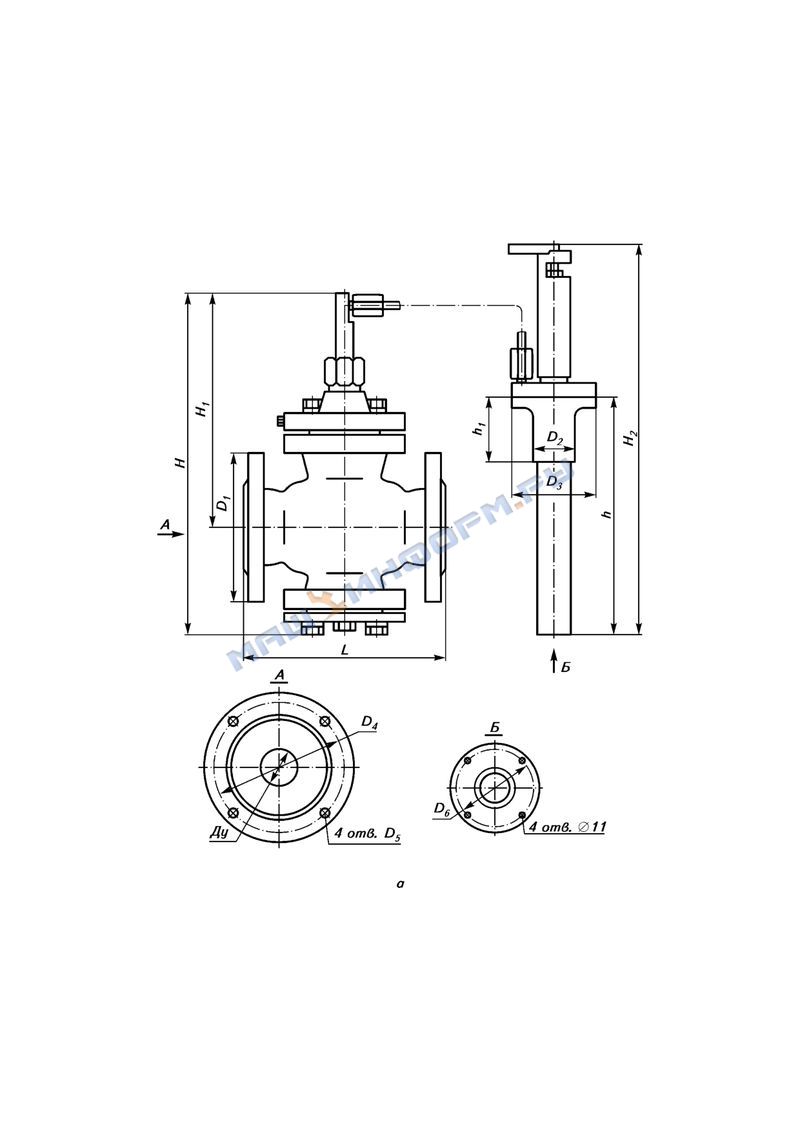

Общий вид, габаритные и присоединительные размеры регуляторов:
а - с двухходовым нормально открытым регулирующим органом - ДО;
б - с двухходовым нормально закрытым регулирующим органом - ДЗ
Схема установки регулятора приведена на рис. 2.

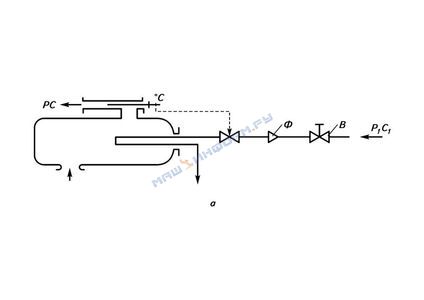

Схема установки регулятора РТ-ДО (ДЗ):
а - правильно;
б - неправильно (на датчик попадает холодная вода);
РС - регулируемая среда;
Р1С1 - регулирующая среда;
В - вентиль;
Ф - фильтр
Перед регулятором ставится запорный вентиль и фильтр, за ним устанавливается манометр. Регулятор в линии трубопровода монтируется при помощи присоединительных фланцев ГОСТ 12815-80.
Положение регулятора может быть любым в зависимости от условий монтажа и удобства обслуживания.
Крепление термобаллона - фланцевое. Термобаллон устанавливается там, где необходимо измерять характерную температуру процесса. Чувствительная часть термобаллона должна быть полностью погружена в среду, температура которой регулируется (рис. 3). При этом для уменьшения инерционности и увеличения точности регуляторов желательно термобаллон устанавливать в месте наибольшей циркуляции среды.

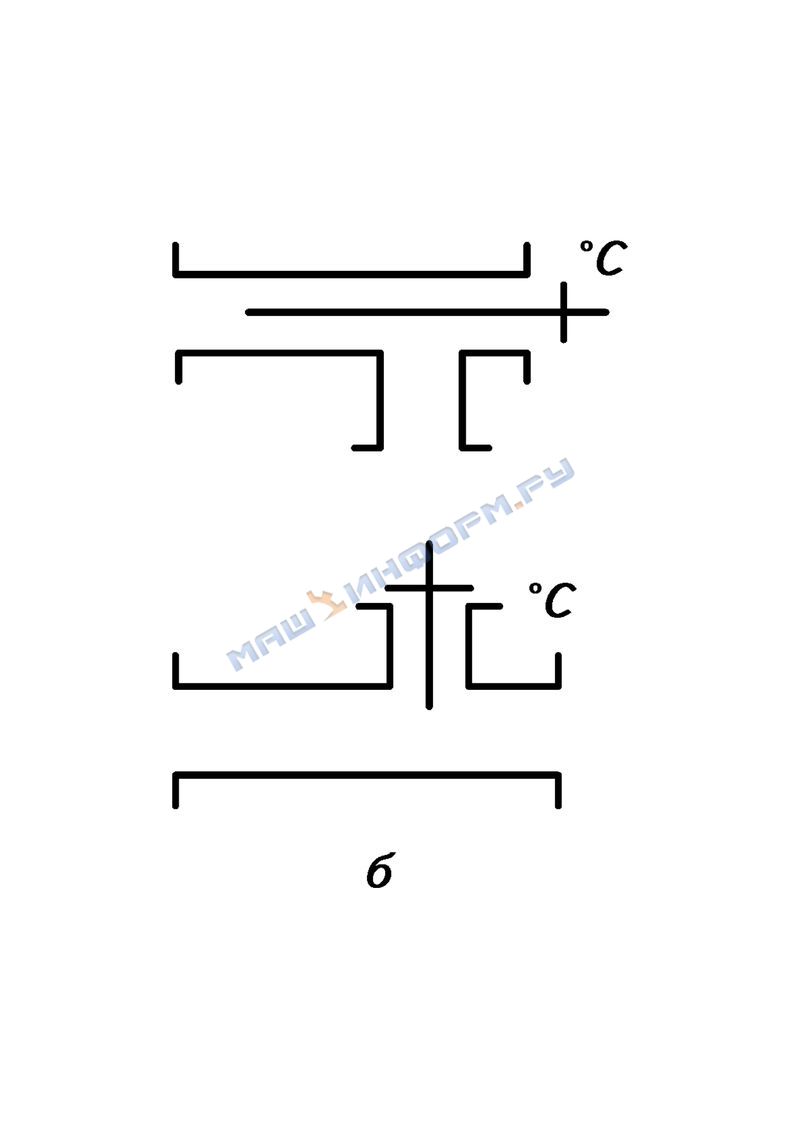

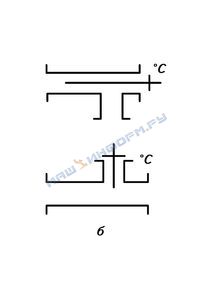

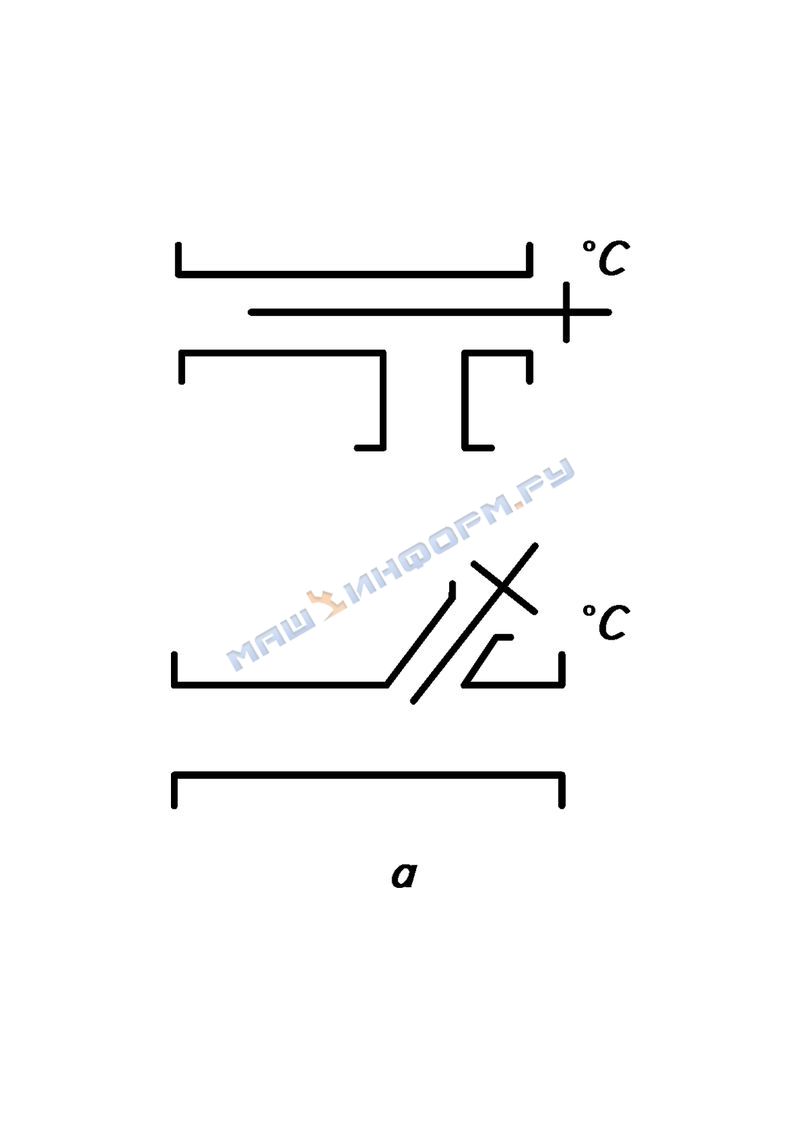

Схема установки термосистемы регулятора РТ-ДО (ДЗ):
а - правильно;
б - неправильно
Капиллярную трубку, соединяющую термобаллон с исполнительным механизмом, следует располагать на жестких опорах или прикреплять хомутами к трубопроводу. На одном уровне с термобаллоном устанавливается контрольный термометр.
Для включения регулятора на шкале настройки устанавливается значение регулируемой температуры и открывается вентиль перед регулятором. В дальнейшем регулятор автоматически поддерживает температуру. Настройка регулятора на заданную температуру производится по контрольному термометру. При настройке регулятора на температуру регулирования могут быть внесены поправки на отклонение температуры окружающей среды и испытательного органа, начиная от 20°С. Температура, установленная по шкале настройки, соответствует открытому положению клапана для регуляторов РТ-ДО и закрытому положению - для регуляторов РТ-ДЗ.

В комплект поставки входят: регулятор температуры прямого действия, комплект крепежных частей, паспорт, техническое описание и инструкция по эксплуатации.

ТУ 25-02.090123-81".
