Преобразователи температуры термоэлектрические ТХА-12 и ТХК-12
Общие сведения
Термопреобразователи предназначены для измерения температуры жидких и газообразных химически неагрессивных сред.
Структура условного обозначения
ТХХ-12-Х-Х-Х-Х:
Т - термопреобразователь;
ХХ - материал термопреобразователей:
ХА - хромель-алюмель; ХК - хромель-копель;
12 - модель;
Х - вид исполнения;
Х - число рабочих спаев (1 или 2);
Х - конструкция спаев:
И - изолированный; Н - неизолированный;
Х - длина монтажной части, мм.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения 3 по ГОСТ 15150-69.
Степень защиты от попадания пыли и влаги IР65 по ГОСТ 14254-96.
Устойчивость к механическим воздействиям N3 по ГОСТ 12997-93.
Поверка производится по ГОСТ 8.338-84. Межповерочный интервал 2 года.
Термопреобразователи зарегистрированы в Государственном реестре средств измерения под № 17465-98.
Термопреобразователи соответствуют требованиям ГОСТ 6616-94 и ТУ 4211-530-17113168-98. ГОСТ 6616-94;ТУ 4211-530-17113168-98
Технические характеристики
Диапазон измерения температуры, °С: ТХК - -40...+600 ТХА - -50...+800 Номинальная статическая характеристика по ГОСТ 6616-94 - ХА(К); ХК(L) Показатель тепловой инерции, с, не более - 40 Электрическое сопротивление изоляции при температуре (25+10)°С и относительной влажности воздуха 45-80%, МОм, не более - 100 Условное давление, МПа: ТХА(К)-12-1 - 0,4 ТХА(К)-12-2 - 6,3 Гарантийный срок эксплуатации, лет - 1,5 Гарантийный срок хранения, лет - 0,5
При комплектации термопреобразователей ТХА(К)-12-2 защитными гильзами условное давление, монтажная длина и показатель тепловой инерции изменяются в соответствии с таблицей.
Таблица
| Наименование параметра | Значение параметра для защитных гильз типоисполнений | ||
| ГЗ-50-10 | ГЗ-25-10 | ГЗ-6,3-10 | |
| Условное давление, МПа | 50 | 25 | 6,3 |
| Монтажная длина, мм | 120–320 | 120–1000 | 120–500 |
| Показатель тепловой инерции, с | 140 | 90 | 75 |
Материал защитной арматуры термопреобразователей выполнен из стали 12Х18Н10Т, материал головки - из пресс-материала АГ-4В.
Принцип работы термопреобразователей основан на пропорциональном измерении его электрического сопротивления в зависимости от изменения температуры.
Общий вид и габаритные размеры термопреобразователей приведены на рисунке.
Таблица к рисунку
| Длина монтажной части L, мм | Масса, кг, не более для термопреобразователей типов | |
| ТХА(К)-12-1 | ТХА(К)-12-2 | |
| 120 | – | 0,3 |
| 160 | 0,32 | |
| 200 | 0,35 | |
| 250 | 0,37 | |
| 320 | 0,34 | 0,4 |
| 400 | – | 0,43 |
| 500 | 0,41 | 0,46 |
| 630 | – | 0,51 |
| 800 | 0,5 | 0,58 |
| 1000 | 0,57 | 0,65 |

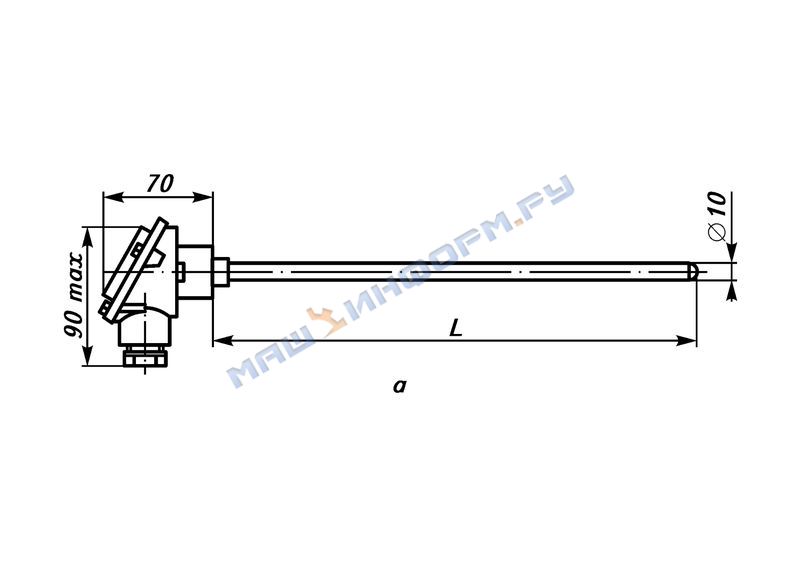

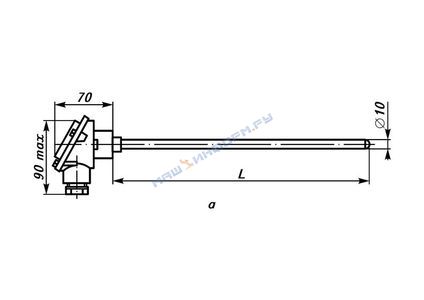

Общий вид и габаритные размеры термопреобразователя:
а - ТХА(К)-12-1;

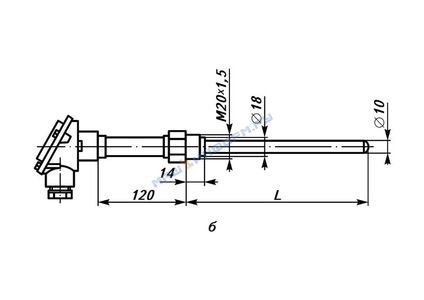

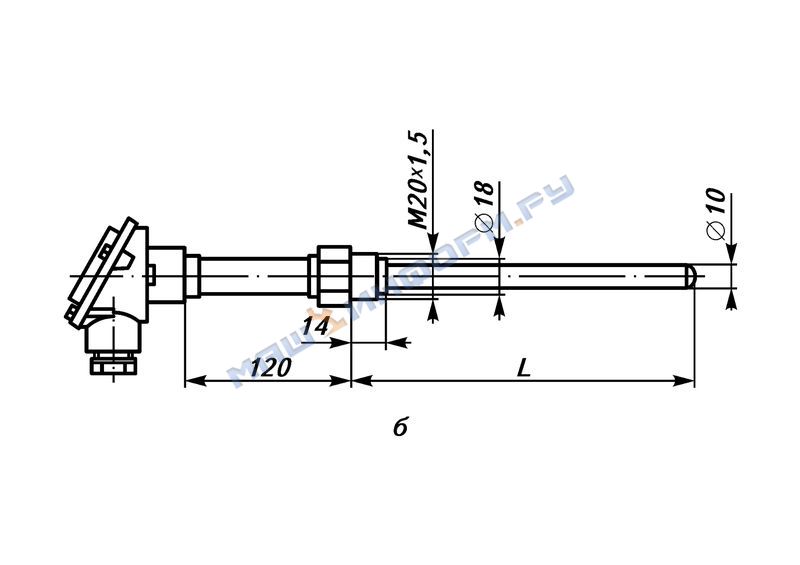

б - ТХА(К)-12-2
В комплект поставки входят: термопреобразователь и паспорт.
