Клапан терморегулирующий ТРК
Общие сведения
Клапан ТРК предназначен для регулирования температуры в системах охлаждения и смазки двигателей, компрессоров, газовых турбин, в системах кондиционирования, для ограничения подачи воды в циркуляционном трубопроводе систем горячего водоснабжения, а также в других отраслях промышленности.
Условия эксплуатации
Температура окружающего воздуха от минус 50 до 75°С.
Относительная влажность окружающего воздуха 100% при температуре 40°С.
По устойчивости к воздействию климатических факторов внешней среды клапаны соответствуют исполнению Д2 ГОСТ 12997-84.
Рабочее положение клапана любое.
Клапан соответствует требованиям СНИЦ 423.117016 ТУ.
Технические характеристики
Температура фиксированной настройки, °С - 35; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90; 95 Номинальный ход клапана, мм - 6 Условная пропускная способность, м2/ч - 12+10% Зона пропорциональности, °С, не более - 10 Постоянная времени, с, не более - 100 Зона нечувствительности, °С, не более - 3 Относительная нерегулируемая протечка клапана "на холодильник" при перепаде давления 0,1 МПа, % условной пропускной способности, не более - 1 Допустимая температурная перегрузка, превышающая температуру фиксированной настройки в течение не более 10 мин, °С - 25 Полный средний срок службы, лет, не менее - 10 Средняя наработка клапана на отказ, ч, не менее - 67 000 Масса, кг, не более - 0,35
Гарантийный срок - 2 года со дня ввода клапана в эксплуатацию.
Гарантийный срок хранения - 6 мес со дня отгрузки.
Конструкция и принцип действия
Общий вид и габаритные размеры клапана приведены на рис. 1.

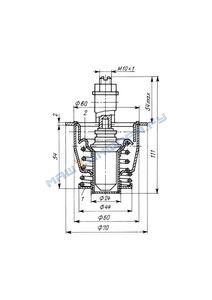

Общий вид и габаритные размеры терморегулирующего клапана ТРК:
1 - клапан "на перепуск";
2 - клапан "на холодильник"
Клапан работает по принципу расширения термочувствительного материала и обеспечивает пропорциональное регулирование.
Температура регулирования может быть изменена только путем замены датчика температуры с твердым наполнителем на требуемое значение фиксированной настройки.
При установке клапанов необходимо обеспечит установочные размеры и назначение патрубков в соответствии с рис. 2.

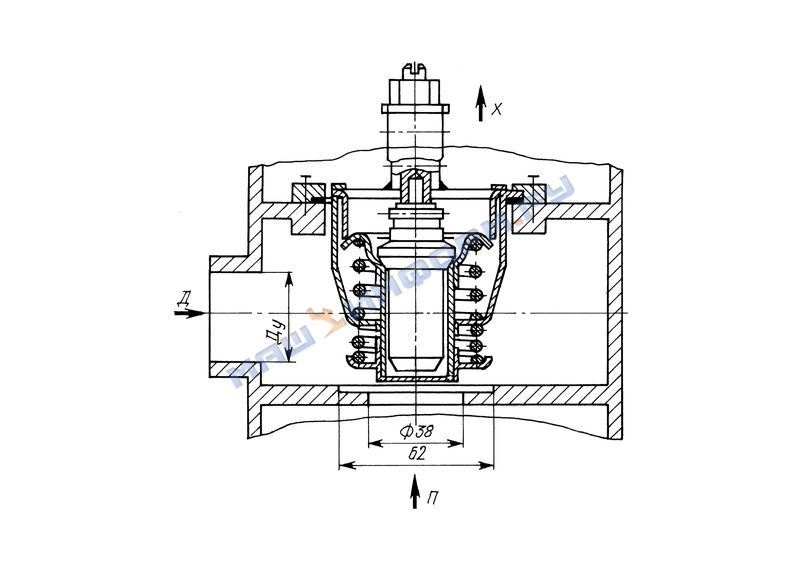

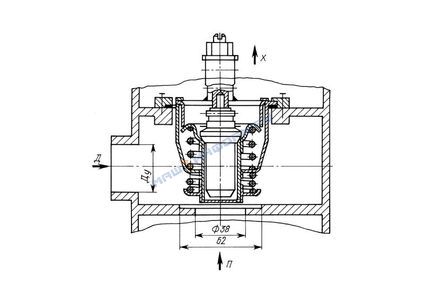

Установочные размеры ТРК:
Д - двигатель;
Х - холодильник;
П - перепуск
Для обеспечения оптимального регулирования необходима тщательная подборка количества клапанов по пропускной способности системы регулирования.
Рекомендуемое падение давления на клапане должно соответствовать 0,2-0,5 кгс/см2.
При использовании трехгодовых регуляторов могут быть реализованы схемы на разделение или на смешение потоков сред. Предпочтительнее схема на разделение, приведенная на рис. 3.

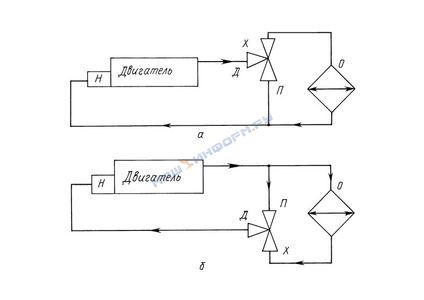

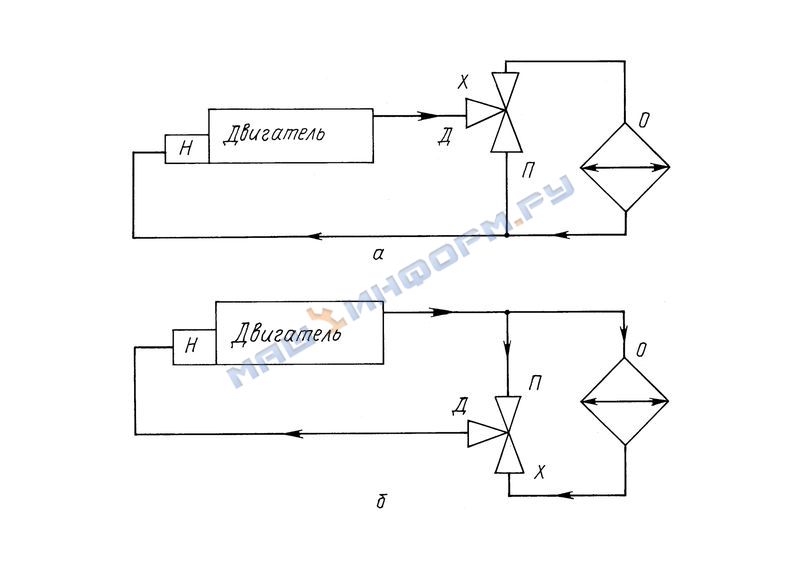

Схемы включения ТРК в систему автоматического регулирования температуры (САРТ):
а - с разделением потоков;
б - со смешением потоков
О - охладитель;
Н - насос
остальные обозначения - по рис. 2
В схеме на смешение температура среды на 5-8°С выше температуры настройки клапана, в схеме на разделение несколько ниже.
В комплект поставки входят: терморегулирующий клапан ТРК (с фиксированной настройкой по требованию заказчика) и руководство по эксплуатации.
