Элемент чувствительный технический медный ЧЭМТ
Общие сведения
Чувствительный элемент предназначен для измерения температуры твердых, сыпучих, жидких и газообразных сред и элементов оборудования в качестве самостоятельного изделия или комплектующего изделия в составе термометров сопротивления.
Структура условного обозначения
ЧЭМТ-Х-ХХ-Х-Х:
ЧЭМТ - чувствительный медный технический;
Х - вид исполнения (1 - без корпуса, 2 - в корпусе);
Х - номинальная статическая характеристика (50; 100);
Х - класс допуска (А, В, С);
Х - диаметр чувствительного элемента, мм;
Х - длина чувствительного элемента, мм.
Условия эксплуатации
Климатическое исполнение УХЛ категории размещения 3 по ГОСТ 15150-69.
Степень защиты от попадания пыли и влаги IР50 по ГОСТ 14254-96.
Устойчивость к механическим воздействиям N3 по ГОСТ 12997-93.
Поверка производится по ГОСТ 8.461-85. Межповерочный интервал 2 года.
Чувствительный элемент зарегистрирован в Государственном реестре средств измерения под № 17469-98.
Чувствительный элемент соответствует требованиям ГОСТ 6616-94 и ТУ 4211-910-17113168-98. ГОСТ 6616-94;ТУ 4211-910-17113168-98
Технические характеристики
Диапазон измерения температуры, °С - -50...+200 Номинальная статическая характеристика по ГОСТ 6651-94 - 50М; 100М Показатель термической инерции, с, не более, для диаметра чувствительного элемента, мм: ЧЭМТ-1 - 2,5 ЧЭМТ-2 - 10 Электрическое сопротивление изоляции при температуре (25+10)°С и относительной влажности воздуха 45-80%, МОм, не более - 100 Относительное сопротивление при 100°С, W100 - 1,428 Срок службы, лет - 8 Гарантийный срок эксплуатации, лет - 1,5 Гарантийный срок хранения, лет - 0,5 Масса, г, не более - 12
Конструкция и принцип действия
Материал гильзы чувствительного элемента (ЧЭ) выполнен из стали 12Х18Н10Т, стали 08Х13, латуни Л96(98), меди М1.
Подключение ЧЭ производится в соответствии со схемой включения чувствительного элемента (рис. 1) и маркировкой на контактной колодке.

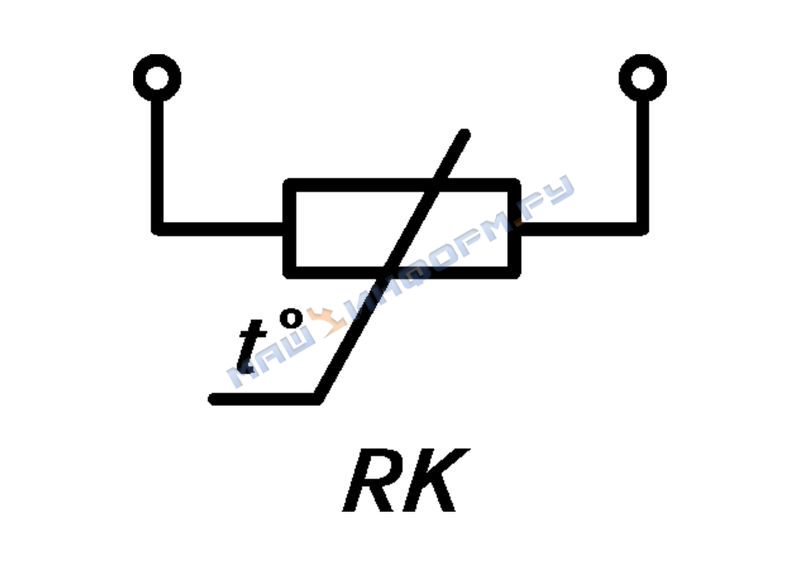

Схема электрических соединений ЧЭМТ:
RK - терморезистор
Принцип работы ЧЭ основан на пропорциональном измерении его электрического сопротивления в зависимости от изменения температуры.
Общий вид и габаритные размеры ЧЭМТ приведены на рис. 2.
Таблица к рис. 2
| Тип ЧЭ | Диаметр проволоки, мкм | Размеры, мм | ||
| D | L1 | L | ||
| ЧЭМТ-1-50 | 50 | 2–2,5 | 22 | 33–36 |
| 70 | 2–3 | 42 | 58–64 | |
| 50 | 5 | 15 | 38–42 | |
| ЧЭМТ-1-100 | 50 | 2,5–3 | 25 | 42–45 |
| 70 | 3,2–4 | 42 | 60–64 | |
| ЧЭМТ-2-50 | 50 | 3 | 27 | 45 |
| 70 | 4 | 50 | 70 | |
| 50 | 6 | 20 | 35 | |
| 70 | 5 | 25 | 45 | |
| ЧЭПТ-2-100 | 50 | 4 | 30 | 50 |
| 70 | 5 | 50 | 65 | |
Общий вид и габаритные размеры ЧЭМТ:
а - ЧЭМТ-1:
1 - бухта из медной проволоки;
2 - оплетка из фторопластовой ленты:
D - диаметр ЧЭ;
L1 - длина монтажной части;
L - длина ЧЭ;

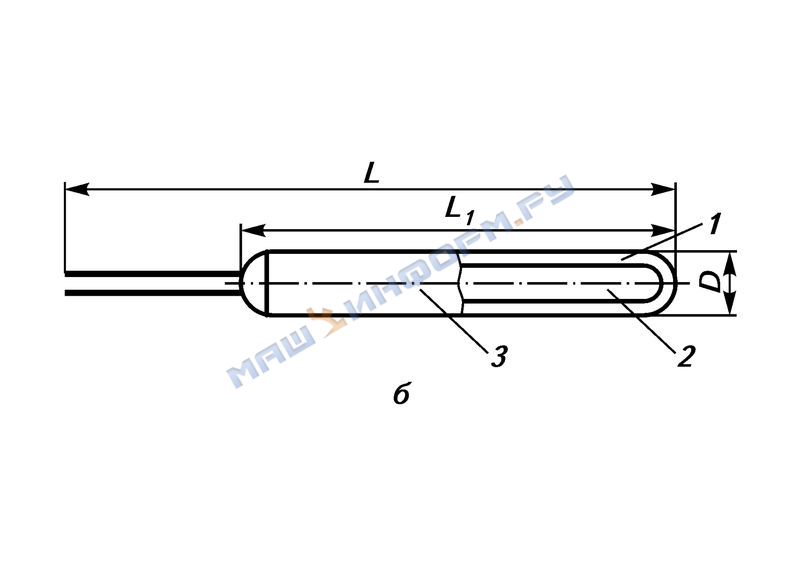

б - ЧЭМТ-2:
1 - наполнитель;
2 - ЧЭМТ-1;
3 - гильза
В комплект поставки входят чувствительный элемент и паспорт.
