Измерители температуры ИТ2512 и ИТ2514
Общие сведения
Прибор ИТ2512 предназначен для измерения температуры по двум каналам и сигнализации о ее выходе за заданные пределы в каждом из каналов.
Прибор ИТ2514 предназначен для измерения температуры в различных технологических процессах химической, перерабатывающей промышленности, в производстве и хранении продуктов питания, в машиностроении, энергетике и пр.
Приборы работают в комплекте с термометрами сопротивления (ГОСТ 6651-94) и термопарами (ГОСТ 6616-94).
Структура условного обозначения
ИТ25ХХ-Х-Х-Х:
ИТ25 - измеритель температуры;
ХХ - номер модели (12; 14);
Х - исполнение датчика (01-58) в рабочем диапазоне температур
определяется по табл. 1;
Х - количество каналов измерения для ИТ2514 (1-16);
Х - связь с компьютером: 0 - нет; 1 - есть.
Таблица 1
| Диапазон измеряемых температур, ° С | Исполнение датчика при типе номинальной статической характеристики (НСХ) | |||||||||
| 50М | 100М | 50П | 100П | Рt100 | ХК(L) | ХА(К) | ПП(S) | ПП(R) | ПР(В) | |
| –50...+200 | 01 | 03 | 06 | 13 | 20 | 27 | 35 | – | – | – |
| –50...+400 | – | – | 07 | 14 | 21 | 28 | 36 | – | – | – |
| –50...+600 | – | – | 08 | 15 | 22 | 29 | 37 | – | – | – |
| 0–200 | 02 | 05 | 09 | 16 | 23 | 30 | 38 | – | – | – |
| 0–300 | – | – | 10 | 17 | 24 | 31 | 39 | – | – | – |
| 0–400 | – | – | 11 | 18 | 25 | 32 | 40 | – | – | – |
| 0–600 | – | – | 12 | 19 | 26 | 33 | 41 | – | – | – |
| 0–800 | – | – | – | – | – | 34 | 42 | – | – | – |
| 0–900 | – | – | – | – | – | – | 43 | – | – | – |
| 0–1000 | – | – | – | – | – | – | 44 | – | – | – |
| 0–1200 | – | – | – | – | – | – | 45 | 47 | 50 | 53 |
| 300–1600 | – | – | – | – | – | – | – | 48 | 51 | 54 |
| 300–1700 | – | – | – | – | – | – | 46 | 49 | 52 | 55 |
| 600–1200 | – | – | – | – | – | – | – | – | – | 56 |
| 1000–1600 | – | – | – | – | – | – | – | – | – | 57 |
| 1000–1700 | – | – | – | – | – | – | – | – | – | 58 |
Климатическое исполнение УХЛ категории размещения 4.2 по ГОСТ 15150-69.
Температура окружающего воздуха от 5 до 50°С.
Относительная влажность окружающего воздуха не более 80% при температуре 25°С и более низких температурах без конденсации влаги.
Атмосферное давление от 86 до 106,7 кПа (647-800 мм рт. ст.).
Вибрация мест крепления с амплитудой 0,1 мм частотой не более 25 Гц.
Напряженность внешнего магнитного поля не более 400 А/м.
Окружающая среда невзрывоопасная, не содержащая солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию.
Степень защиты от попадания пыли и влаги IР40 по ГОСТ 14254-96.
Группа устойчивости к климатическим факторам В4 по ГОСТ 12997-93.
Прибор предназначен для утопленного монтажа на вертикальных щитах и панелях.
По способу защиты человека от поражения электрическим током прибор соответствует классу I по ГОСТ 12.2.007.0-75.
Прибор соответствует требованиям ТУ 4211-002-34913634-98.
ТУ 4211-002-34913634-99
Диапазон измеряемых температур в зависимости от типа преобразователя, °С - -50...+1700
Класс точности - 0,2
Количество каналов измерения температуры: ИТ2512 - 2
ИТ2514 - 1-8; 1-16
Предел допустимого значения приведенной основной погрешности ИТ2512, %: измерения температуры - +0,2
срабатывания - +0,3
Предел допустимого значения приведенной дополнительной погрешности, вызванной изменением температуры окружающего воздуха (на каждые 10°С в пределах рабочих температур от 5 до 50°С), %: ИТ2512 - +0,1
ИТ2514 - Не более основной погрешности
Электрическое сопротивление изоляции, МОм, не менее - 20
Потребляемая мощность, Вт, не более: ИТ2512 - 5
ИТ2514 - 10
Напряжение питания переменного тока, В - 220
Задание параметров регулирования (ИТ2512; ИТ2514) - Цифровое
Индикация измеряемых и задаваемых величин - Цифровая
Связь с компьютером (по заказу) - По интерфейсу типа RS232
Средний срок службы прибора, лет - 12
Масса, кг, не более - 1
Габаритные размеры, мм: ИТ2512 - 48x96x136
ИТ2514 - 48x96x172
Пределы допустимых значений приведенной основной погрешности измерения температуры ИТ2514 в зависимости от номинальной статической характеристики приведены в табл. 2.
Таблица 2
| Наименование параметра | Значение параметра при типе НСХ | ||||
| 50М; 100М | 50П; 100П | Рt100 | ХК(L) | ХА(К) | |
| Диапазон измеряемых температур, ° С | –50...+200 | –50...600 | –50...+800 | –50...+1200 | |
| Основная погрешность измерения, % | ±0,2 | ±0,5 | ±1 | ±2 | |
Функции, выполняемые приборами:
цифровая индикация текущей температуры, параметров настройки (по вызову);
редакция параметров настройки;
автоматическая коррекция нуля шкалы прибора;
сигнализация обрыва КЗ цепей датчика температуры;
сохранение параметров настройки после выключения прибора.
В состав приборов входят:
блок питания;
модуль аналого-цифрового преобразователя (АЦП);
микропроцессор;
блок управления и индикации;
блок коммутаторов (ИТ2514);
блок приема-передачи (ИТ2514).
Блок питания преобразует сетевое напряжение 220 В в напряжение постоянного тока 20 В для питания блока и АЦП и в напряжение 5 В постоянного тока для питания остальных блоков прибора.
В микропроцессорный блок входят: микропроцессор, память данных, память программ и вспомогательный резистор. Данный блок является основным узлом прибора, так как реализует весь набор выполняемых им функций, осуществляет управление блоком индикации и клавиатуры, АЦП.
Посредством блока индикации и клавиатуры осуществляется индикация текущей информации и ввод пороговых значений температур.
В состав блока входят: светодиодный индикаторы; светодиоды, информирующие о состоянии прибора; кнопка для входа в режим установки пороговых температур; кнопки для уменьшения (увеличения) вводимого числа. Прибор ИТ2512 имеет два независимых канала измерения температуры и два трехразрядных индикатора. В процессе работы прибора на верхнем индикаторе отображается текущая температура в первом канале, а на нижнем индикаторе - текущая температура во втором канале.
Расположение кнопок управления и светодиодных индикаторов на лицевой панели ИТ2514 представлены на рис. 1.
Общий вид лицевой панели ИТ2514:
1 - четырехразрядный цифровой индикатор текущей температуры;
2 - кнопка "калибровка";
3 - кнопка переключения канала (увеличения);
4 - кнопка переключения канала (уменьшения);
5 - кнопка "канал";
6 - светодиодная индикация номера канала измерения;
7 - режим

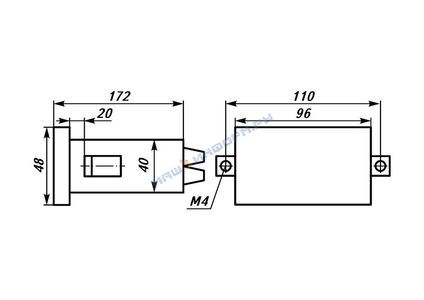

Общий вид и габаритные размеры приборов представлены на рис. 2.
В комплект поставки входят: прибор, кабельный разъем, элементы крепления, паспорт.
