Измерители-регуляторы технологические серии ИРТ 1730 милливольтметры универсальные)
Общие сведения
Измерители-регуляторы технологические серии ИРТ 1730 предназначены для измерения и сигнализации пороговых значений температуры (при работе с первичными термопреобразователями), частоты, напряжения, силы тока, а также давления, расхода, уровня и других физических величин, значения которых может быть преобразовано в унифицированный токовый сигнал.
Применяются в энергетике, цветной и черной металлургии, химии и нефтехимии, при транспортировании газа.
Приборы ИРТ 1730 D конструктивно выполнены в Евростандарте DIN 43700.
Приборы ИРТ 1730 У конструктивно (монтаж и схема подключения) абсолютно идентичны приборам М 1730 и Ф1760 ОАО "Вибратор". ИРТ 1730 Х:
ИРТ 1730 - измеритель-регулятор технологический;
1730 - серия прибора;
Х - конструктивные особенности (D, У).
Условия эксплуатации
Температура окружающего воздуха от минус 10 до 50°С.
Относительная влажность окружающего воздуха не более 95% при температуре 35°С.
Межповерочный интервал - 1 год по методике поверки МИ 2342-95.
Приборы зарегистрированы в Государственном реестре средств измерения под № 17156-98.
Приборы соответствуют требованиям ТУ 4220-008-13282997-99.
Нормативно-технический документ
ТУ 4220-008-13282997-99
Технические характеристики
Напряжение питания, В, для: ИРТ 1730 D - 220-+ ИРТ 1730 У - 5-13,5 Потребляемая мощность, Вт - 5-8 Входные сигналы: тока, мА - -5...0...5; 0-5; 0-20; 4-20 напряжения, мВ - -100...0...100; 0-100; 0-75 Погрешность измерения сигналов 0-5 мА и 4-20 мА, %, не более - 0,2 Масса, кг: ИРТ 1730 D - 0,4 ИРТ 1730 У - 1 Размеры ИРТ 1730 D, мм: передняя панель - 48x96 вырез в щите - 44x88 монтажная глубина - 180 Размеры ИРТ 1730 У, мм: передняя панель - 30x163 вырез в щите - 29x157 монтажная глубина - 290
Диапазоны измеряемых температур представлены в таблице.
Таблица
| Измеряемый диапазон, ° С | Предел допустимой основной приведенной погрешности, % разрешающая способность, ° С | НСХ первичного термопреобразователя |
| –50...+200 | ±0,125/0,1 | 100М; 50М |
| –100...+500 | ±0,25/0,1(1) | 50П; 100П; Рt100 |
| 0–600 | ±0,5/1 | ТХК, ТЖК |
| 0–1300 | ±0,25/1 | ТХА |
| 300–1300 | ТПП | |
| 800–1800 | ТПР, ТВР |
Индикация текущего значения осуществляется четырехразрядным цифровым индикатором зеленого цвета с высотой цифр 14 мм (ИРТ 1730 D) или 10 мм (ИРТ 1730 У). Дополнительно эта информация отражается на шкальном светодиодном индикаторе с мнемоническими функциями в виде "зайчика". Разрешение и разрядность шкалы определяется двумя уставками предельных значений.
Значения предельных уставок индицируются двумя четырехразрядными индикаторами красного цвета высотой цифр 7 мм.
В зависимости от выбранного потребителем режима индикация уставок может осуществляться постоянно в режиме "по вызову".
Значения и тип уставок устанавливаются с трехкнопочной клавиатуры. Процедура ввода уставок защищена от несанкционированного доступа паролем.
Исполнительный механизм системы сигнализации - электромеханическое реле ("сухой контакт") коммутируемой мощностью 220 Вx7 А на активную нагрузку.
Прибор 1730 У позволяет измерять токи - 5...0...5 мА; 0...5 мА, 0...20 мА, 4...20 мА, напряжения - 100...0...100 мВ, 0...100 мВ, 0...75 мВ и индицировать значения в диапазоне - 999...9999. Тип входного сигнала, диапазон индуцируемой величины, декадной запятой устанавливается либо с клавиатуры, либо по интерфейсу RS 232.
Прибор ИРТ 1730 D помимо измерения тока может работать с подключаемыми по 2-х, 3-х и 4-х проводной схеме термопреобразователями сопротивления 100М, 50М, 50П, 100П, Рt100 имеет возможность работы с термоэлектрическими термопреобразователями типа ХА(К), ХК(L), ПП(S), ВР(А1).
При измерении расхода прибор ИРТ 1730 D осуществляет функции блока извлечения корня.
По требованию заказчика ИРТ 1730 D может комплектоваться платой токового выхода 0-5, 4-20, 0-20 мА.
Все приборы ИРТ 1730 имеют встроенный интерфейс RS 232 или RS 485. Интерфейс RS 232 в комплекте с адаптером ПИ 232 позволяет подключать к одному СОМ-посту 128 приборов витой парой на расстоянии до 1000 м.
Схемы электрического соединения ИРТ 1730 представлены на рис. 1.

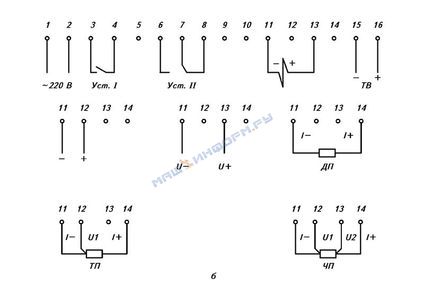

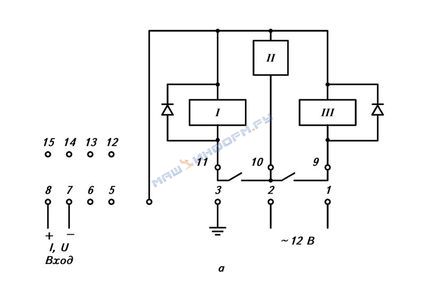

Схемы электрического соединения ИРТ 1730:
а - ИРТ 1730 У;
I - реле "больше";
II - блок питания;
III - реле "меньше";
б - ИРТ 1730 D:
Уст. I - уставка 1;
Уст. II - уставка 2,
ТВ - токовый выход;
ДП - двухпроводное подключение ТС;
ТП - трехпроводное подключение ТС "-";
ЧП - четырехпроводное подключение ТС
Схема электрического подключения ИРТ 1730 к компьютеру представлена на рис. 2.

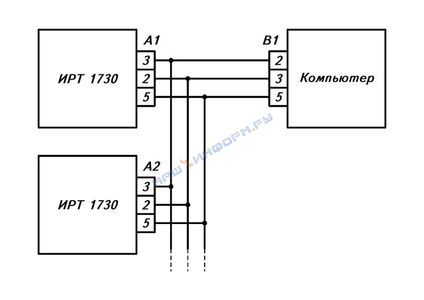

Схема электрического подключения ИРТ 1730 к компьютеру (до 10 ИРТ с линией связи до 15 м):
A1, A2 - разъем DВ9;
B1 - разъем DB9 интерфейса RS 232
В комплект поставки входят: ИРТ 1730 и паспорт.
