Измеритель температуры ИТ2511
Общие сведения
Прибор ИТ2511 предназначен для измерения температуры, работает в комплекте с термометрами сопротивления (ГОСТ 6651-94), термопарами (ГОСТ 6616-94).
Структура условного обозначения
ИТ2511Х:
ИТ - измеритель температуры;
2511 - номер модели;
Х - исполнение датчика (01-58) в рабочем диапазоне температур
определяется по табл. 1.
Таблица 1
| Диапазон измеряемых температур, ° С | Исполнение датчика при типах номинальной статической характеристики (НСХ) | |||||||||
| 50М | 100М | 50П | 100П | Рt100 | ХК(L) | ХА(К) | ПП(S) | ПП(R) | ПР(В) | |
| –50...+200 | 01 | 03 | 06 | 13 | 20 | 27 | 35 | – | – | – |
| –50...+400 | – | – | 07 | 14 | 21 | 28 | 36 | – | – | – |
| –50...+600 | – | – | 08 | 15 | 22 | 29 | 37 | – | – | – |
| 0–200 | 02 | 05 | 09 | 16 | 23 | 30 | 38 | – | – | – |
| 0–300 | – | – | 10 | 17 | 24 | 31 | 39 | – | – | – |
| 0–400 | – | – | 11 | 18 | 25 | 32 | 40 | – | – | – |
| 0–600 | – | – | 12 | 19 | 26 | 33 | 41 | – | – | – |
| 0–800 | – | – | – | – | – | 34 | 42 | – | – | – |
| 0–900 | – | – | – | – | – | – | 43 | – | – | – |
| 0–1000 | – | – | – | – | – | – | 44 | – | – | – |
| 0–1200 | – | – | – | – | – | – | 45 | 47 | 50 | 53 |
| 300–1600 | – | – | – | – | – | – | – | 48 | 51 | 54 |
| 300–1700 | – | – | – | – | – | – | 46 | 49 | 52 | 55 |
| 600–1200 | – | – | – | – | – | – | – | – | – | 56 |
| 1000–1600 | – | – | – | – | – | – | – | – | – | 57 |
| 1000–1700 | – | – | – | – | – | – | – | – | – | 58 |
Климатическое исполнение УХЛ категории размещения 4.2 по ГОСТ 15150-69.
Температура окружающего воздуха от 5 до 50°С.
Относительная влажность окружающего воздуха не более 80% при температуре 25°С и более низких температурах без конденсации влаги.
Атмосферное давление от 86 до 106,7 кПа (647-800 мм рт. ст.).
Вибрация мест крепления с амплитудой 0,1 мм частотой не более 25 Гц.
Напряженность внешнего магнитного поля не более 400 А/м.
Окружающая среда невзрывоопасная, не содержащая солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию.
Степень защиты от попадания пыли и влаги IР40 по ГОСТ 14254-96.
Группа устойчивости к климатическим факторам В4 по ГОСТ 12997-93.
Группа устойчивости и прочности к воздействию вибрации L1 по ГОСТ 12997-93.
Прибор предназначен для утопленного монтажа на вертикальных щитах и панелях.
По способу защиты человека от поражения электрическим током прибор соответствует классу I по ГОСТ 12.2.007.0-75.
Межповерочный интервал - 1 год.
Прибор соответствует требованиям ТУ 4211-002-34913634-99.
ТУ 4211-002-34913634-99
Пределы допустимых значений приведенной основной погрешности измерения температуры приведены в табл. 2.
Таблица 2
| Наименование параметра | Значение параметра при типе НСХ | ||||
| 50М; 100М | 50П; 100П; Рt100 | ХА(К); ХК(L) | ПП(S); ПП(R) | ПР(В) | |
| Диапазон измеряемых температур, ° С | –50...+200 | –50...600 | –50...1200 | 300–1600 | 300–1700 |
| Основная погрешность измерения, % | ±0,25 | ±(0,8–1,5) | ±1,5 | ±2,5 | |
Диапазон измеряемых температур в зависимости от типа НСХ, °С - -50...+1700
Класс точности - 0,2-4,5
Количество каналов измерения температуры - 1
Предел допустимого значения приведенной дополнительной погрешности, вызванной изменением температуры окружающего воздуха (на каждые 10°С в пределах рабочих температур от 5 до 50°С), % - +0,5
Электрическое сопротивление изоляции, МОм, не менее - 20
Потребляемая мощность, Вт, не более - 5
Напряжение питания переменного тока, В - 220
Индикация измеряемых и задаваемых величин - Цифровая
Средний срок службы прибора, лет - 12
Масса, кг, не более - 1
Габаритные размеры, мм, не более - 48x96x132
Прибор ИТ2511 является микропроцессорным двухпозиционным регулятором-измерителем температуры или какой-либо другой физической величины. В качестве первичных преобразователей используются термопреобразователи сопротивления, термопары, а также преобразователи температуры, давления.
Функции, выполняемые регулятором:
формирование двухпозиционного характера регулирования;
цифровая индикация текущей температуры или другой измеряемой физической величины, параметров настройки (по вызову);
редакция параметров настройки;
светодиодная индикация текущего этапа регулирования.
В состав прибора входят:
блок питания;
панель индикации;
аналого-цифровой преобразователь (АЦП).
Блок питания преобразует сетевое напряжение 220 В в напряжение питания АЦП и других блоков.
Панель индикации содержит цифровой четырехразрядный индикатор и потенциометр подстройки шкалы.
Аналого-цифровой преобразователь измеряет и отображает на цифровом индикаторе значения текущей температуры.

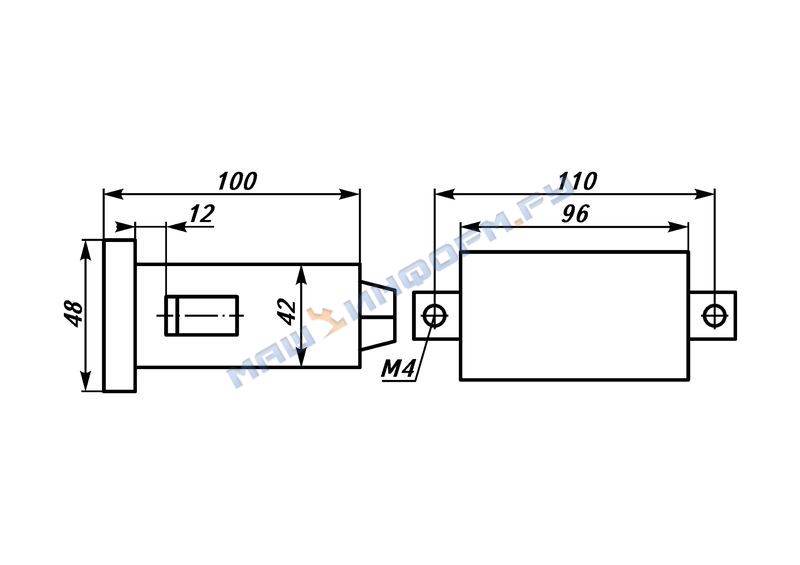

Общий вид и габаритные размеры прибора представлены на рисунке.
В комплект поставки входят: прибор, кабельный разъем, элементы крепления, паспорт.
