Счетчик ультразвуковой УЗС-1

Общие сведения

Счетчик предназначен для коммерческого и технологического учета объема и расхода жидкости в напорных трубопроводах.
Счетчик УЗС-1 предназначен для измерения объема и расхода негорючих жидкостей (воды, молока и т.п.), УЗС-1-Ех предназначен для горючих и взрывоопасных жидкостей (нефти, бензина и т.п.). УЗС-1-Ех:
УЗС - ультразвуковой счетчик;
1 - модификация;
Ех - исполнение для взрывоопасных зон.

Условия эксплуатации

Температура окружающего воздуха от минус 10 до 45°С для электронного преобразователя (ЭП), от минус 40 до 60°С для измерительного участка (ИУ).
Относительная влажность окружающего воздуха не более 95% при температуре 35°С.
Счетчик УЗС-1-Ех имеет блок ЭП с выходными искробезопасными цепями уровня "ib", имеет маркировку взрывозащиты "ЕхibIIВ в комплекте УЗС-1-Ех", соответствует группе II взрывобезопасного электрооборудования по ГОСТ 22782.5-78 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Пьезоэлектрический преобразователь (ПП) имеет маркировку взрывозащиты "1ЕхibIIВТ6 в комплекте УЗС-1-Ех", соответствует ГОСТ 22782.5-78, ГОСТ 22782.081 и ГОСТ 12.2.020-76 и может устанавливаться во взрывоопасных зонах классов В-I, В-Iа, В-Iг, В-IIа согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Периодичность поверки - 1 раз в 2 года (для технологического учета расхода жидкости допускается 1 раз в 3 года).
Счетчик соответствует требованиям ТУ 4213-001-21220450-97.

Нормативно-технический документ

ТУ 4213-001-21220450-97

Технические характеристики

Зависимость диапазонов расходов, конструктивных размеров, массы от диаметра условного прохода Ду и давления измеряемой жидкости Ру (для конструкции счетчика, состоящего из ЭП и ИУ) приведена в табл. 1.

Таблица 1

Ду, мм Ру, МПа Диапазон расходов, м3/ч Размеры, мм Масса ИУ, кг
1-й диапазон 2-й диапазон L D D1 d N b
15 1,6 0,1–3 0,32–6,3 550 95 65 14 4 130 3,42
2,5
6,3 105 75 135 3,6
20 1,6 0,125–5 0,63–10 105 75 5,73
2,5
6,3 125 90 145 6,24
25 1,6 0,2–8 1–16 550 115 85 14 4 140 8,55
2,5
1,6 135 100 18 150 10,43
32 1,6 0,32–12,5 1,6–25 135 100 9,45
2,5 9,75
6,3 150 110 22 155 11,43
40 1,6 0,5–20 2,5–40 145 110 18 155 10,43
2,5 10,87
6,3 165 125 22 165 13,51
50 1,6 0,8–32 4–63 160 125 18 175 11,37
2,5 12,13
6,3 175 135 22 15,27
65 1,6 1,2–50 6,3–100 180 145 18 215 14,15
2,5 13,6
6,3 200 160 22 8 18,3
80 1,6 2,8–80 10–160 500 195 160 18 245 16,3
2,5 16,9
6,3 210 170 22 21,8
100 1,6 3,2–125 16–250 215 180 18 290 18,5
2,5 230 190 22 2,8
6,3 250 200 26 29,6
125 1,6 5–200 25–400 245 210 18 345 24,4
2,5 270 220 22 27,6
6,3 295 240 30 44,7
150 1,6 6,3–320 32–630 550 280 240 18 360 32,2
2,5 300 250 22 36,8
6,3 340 280 30 63,1
200 1,6 12,5–500 63–1000 650 335 295 22 12 420 52,2
2,5 360 310 26 58,8
6,3 405 345 36 100,6
250 1,6 20–800 100–1600 700 405 355 26 470 77,3
2,5 425 370 30 81,3
6,3 470 400 36 146,8
300 1,6 25–1250 125–2500 750 460 410 26 520 104,7
2,5 485 430 30 117,7
6,3 530 460 36 207,2

Зависимость диапазонов расходов от диаметра условного прохода для конструкции счетчика с ПП представлена в табл. 2.

Таблица 2

Ду, мм Диапазон расходов, м3/ч
100 3,2–250
125 5–400
150 6,3–630
200 12,5–1000
250 20–1600
300 25–2500
400 50–4000
500 80–6300
600 100–10 000
700 150–12 500
800 200–16 000
900 250–20 000
1000 320–25 000
1200 400–40 000
1400 630–50 000
1600 800–63 000
2000 1250–100 000
2400 2000–150 000

Счетчик имеет возможность установки двух коэффициентов преобразования с автоматической сменой коэффициента преобразования при переходном расходе. Рабочие диапазоны могут совмещаться друг с другом и быть раздельными. Разбивка на два рабочих диапазона расходов производится на этапе метрологической аттестации счетчика для уменьшения погрешности измерения объема при заданном рабочем диапазоне расходов или для расширения диапазона расходов при заданной погрешности измерения объема.
Напряжение питания, В - 220-+
Частота тока, Гц - 50+0,5
Потребляемая мощность, В·А, не более - 25
Температура измеряемой среды, °С - -20...+150
Давление в трубопроводе, МПа - 0,1-2,5 (по заказу до 16)
Кинематическая вязкость жидкости, - 5·10-6 (при
м2/с, не более - градуировке у заказчика до 200·10-6
Диаметр условного прохода трубопровода Ду, мм - 15-2400
Длина прямолинейного участка трубопровода для установки ИУ или ПП, не менее: до места расположения ПП1 для устройств: конфузора, колена в горизонтальной плоскости - 10 Ду
тройника - 15 Ду
диффузора, колена, тройника в вертикальной плоскости - 20 Ду
насоса - 50 Ду
после места расположения ПП2 - 5 Ду
Электрические параметры выхода оптоэлектронного ключа: коммутируемое напряжение, В, не более - 25
ток через ключ, мА, не более - 50
выходное остаточное напряжение при токе через 50 мА, В, не более - 2,4
ток утечки при напряжении 25 В, мА, не более - 0,1
разность потенциалов между корпусом блока ЭП и внешней нагрузкой, В, не более - 50
Максимальные сопротивления нагрузки, кОм, для токов, мА: 0-5 - 2,5
0-20 - 1
Параметры сигнала на выходе ЭП: форма сигнала - Импульсы отрицательной полярности
амплитуда, В - 25+2,5
длительность, мкс - 0,35+0,1
скважность, не менее - 50
сопротивление нагрузки, Ом - 50
длина линии связи блока ЭП и ПП, м - 150
Предел допустимой основной относительной погрешности измерения времени, % - +1
Время хранения архивной информации при отключении внешнего питания, ч, не менее - 10 000
Индикация - Семиразрядная, цифровая
Цена младшего разряда индикации: объема, м3 - 0,1; 1; 10; 100
времени исправной работы, ч - 0,01
Масса, кг, не более: ЭП - 4
ПП - 0,3
Габаритные размеры ЭП, мм, не более - 145x240x310
Вероятность безотказной работы счетчика за время 2000 ч - 0,98
Средний срок службы, лет - 8
Предел допустимой основной относительной погрешности измерения объема жидкости о, пределы допустимой основной приведенной погрешности измерения расхода по индикатору g и токовому выходу g приведены в табл. 3, 4.

Таблица 3

Градуировка Кратность расходов Диапазон Погрешность, %
?о g q g т

На поверочной установке

 2:1 2
1		 ±0,5
±1		 ±4 ±1,5
10:1 2
1		 ±1
±1,5		 ±1,5
±2
40:1 1+2 1,5 ±2
50:1 2

Таблица 4

Градуировка Кратность расходов Комплектация Ду, мм Погрешность, %
?о g q g т

Теоретическая

 40:1 1 (ИУ) 100; 125; ? 150 ±2
±1,5		 ±4 ±2,5
±2
2 (ПП) 100; 125; 150; 200; ? 250 ±2,5
±2
±1,5		 ±3
±2,5
±2

В состав счетчика входят: блок ЭП; измерительный участок для Ду=15...300 мм или пьезоэлектрические преобразователи с патрубками для Ду=100...2400 мм; соединительные кабели.
Схема соединений счетчика представлена на рис. 1.


Схема соединений УЗС-1:
1 - ИУ;
2 - ПП1;
3 - соединительная коробка;
4 - ПП2;
5 - соединительные провода;
6 - ЭП
Измерительный участок представляет собой отрезок трубы с присоединительными фланцами и двумя приваренными под углом патрубками, в которые устанавливаются ПП1 и ПП2, от которых идут провода к зажимам в соединительной коробке (рис. 2).

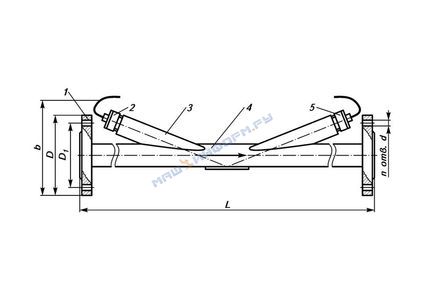

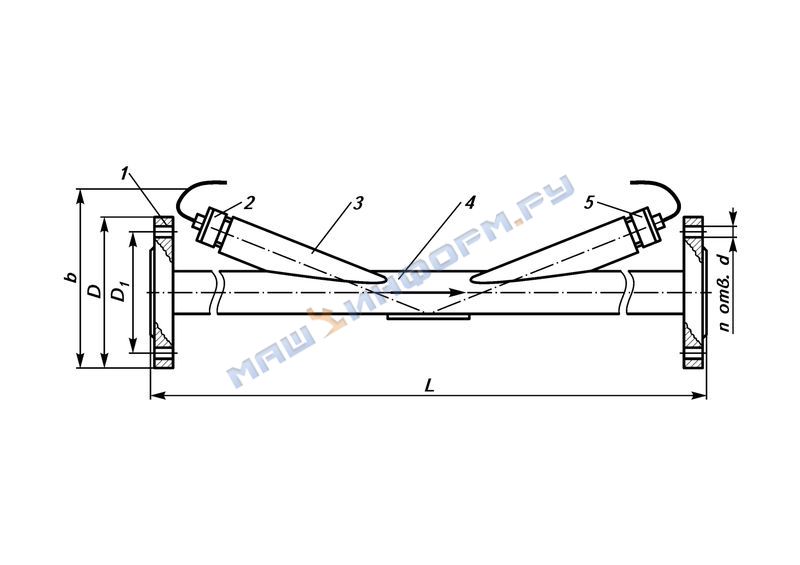

Конструкция измерительного участка:
1 - фланцы;
2 - ПП1;
3 - патрубок;
4 - отрезок трубы;
5 - ПП2
К зажимам в соединительной коробке через герметизированный ввод подключаются соединительные кабели. Сверху соединительная коробка закрывается крышкой и пломбируется.
В состав блока ЭП входят: линейка ПСЧ-1, линейка СНПС-2, линейка ИК-2, трансформатор.
Линейка ПСЧ-1 осуществляет преобразование информации о скорости течения (расходе) жидкости в трубопроводе в импульсный сигнал частотой, пропорциональной скорости течения (расходу) жидкости, и выдает сигналы о работоспособности счетчика и об изменении направления потока.
Линейка СНПС-2 обеспечивает следующие функции:
совместно с трансформатором питает блок ЭП необходимым напряжением;
деление частоты сигнала с выхода линейки ПСЧ-1 до значения при котором один импульс с выхода делителя соответствует 0,1 м3, 1 м3, 10 м3 или 100 м3 жидкости, прошедшей по трубопроводу;
формирование импульсов с периодом 0,01 ч;
формирование сигналов записи в память информации об объеме и времени при отключении питания счетчика;
обеспечивает развязку потенциалов выходных сигналов от потенциала корпуса блока ЭП.
Линейка ИК-2 выполняет следующие функции:
коммутацию линеек ПСЧ-1 и СНПС-2;
счет импульсов объема и времени и их индикацию, индикацию расхода и режимов работы.
Размещение элементов индикации, управления и коммутации на блоке ЭП представлены на рис. 3, 4.

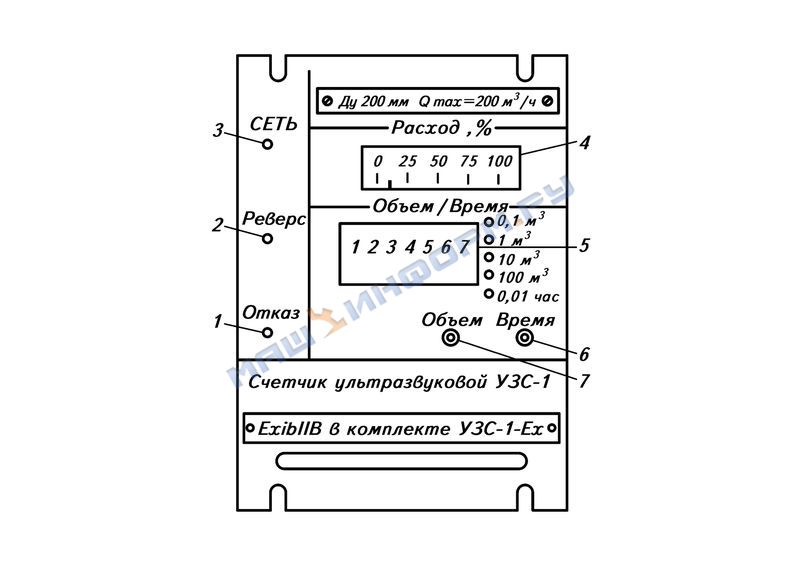

Передняя панель блока ЭП:
1 - светодиод, сигнализирующий о нарушении работы УЗС;
2 - светодиод, сигнализирующий об изменении направления потока в трубопроводе;
3 - светодиод, сигнализирующий о включении питания;
4 - индикатор расхода;
5 - индикатор объема и времени исправной работы;
6 - кнопка включения индикации объема на индикаторе "ОБЪЕМ/ВРЕМЯ";
7 - кнопка включения индикации времени на индикаторе "ОБЪЕМ/ВРЕМЯ"


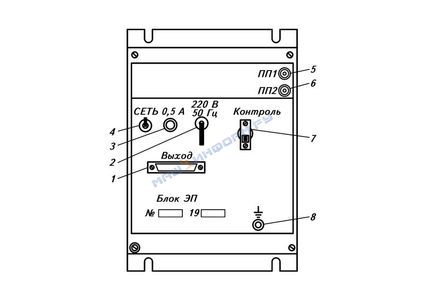

Задняя панель блока ЭП:
1 - разъем для подключения внешней нагрузки;
2 - ввод кабеля питания;
3 - сетевой предохранитель;
4 - переключатель питания;
5, 6 - разъемы для подключения соединительных кабелей;
7 - переключатель УЗС из режима работы в режим контроля;
8 - заземление
В блоке ЭП предусмотрена защита от проникновения в искробезопасные цепи опасных для искрообразования напряжений со стороны силовых цепей и со стороны подключения нагрузок к токовому и частотному выходам. Защита со стороны силовых цепей обеспечивается за счет экранирования сетей сетевой обмотки трансформатора от вторичных обмоток. Защита со стороны подключения внешних нагрузок обеспечивается за счет оптронной развязки схемы формирования выходных сигналов от искробезопасных цепей блока и за счет питания схемы формирования выходных сигналов от отдельной обмотки трансформатора, отделенной экраном от остальных обмоток.
Счетчик УЗС-1 является ультразвуковым частотно-импульсным устройством, работающим по методу синхроколец.
Принцип действия счетчика основан на зависимости скорости распространения ультразвукового сигнала между пьезоэлектрическими преобразователями от скорости течения жидкости в трубопроводе.

В комплект поставки входят: блок электронного преобразования, измерительный участок (при первом варианте комплектации), пьезоэлектрический преобразователь и патрубок - по 2 шт. (при втором варианте комплектации), соединительный кабель, вилка, плавкая вставка, комплект технической документации. При заказе необходимо заполнить опросный лист, форма которого приведена ниже.
1. Измеряемая среда ________________________
2. Материал ИУ (трубопровода) _______________
3. Условный диаметр трубопровода, мм ________
4. Минимальный расход, м3/ч _______________
5. Максимальный расход, м3/ч ________________
6. Максимально допустимая погрешность, % ____
7. Давление измеряемой среды, МПа __________
8. Максимальная температура измеряемой среды, °С ______
9. Длина соединительных кабелей, м ___________
10. Выходной ток, мА _______________________
11. Количество однотипных приборов на указанные выше условия ____ Заказчик __________________________________________ (наименование организации, адрес, телефон) _________________________________________ (фамилия, подпись)
